基于西门子1500仿真软件PLCSIM Advanced 7.0的本机Modbus TCP通信实例之Modbus TCP Sever建立（一）
Modbus TCP通信是施耐德公司于1996年推出的基于以太网TCP/IP的Modbus协议，即Modbus TCP。Modbus TCP是简单的、中立厂商的用于管理和控制自动化设备的Modbus系列通讯协议的派生产品，Modbus TCP通信结合了以太网物理网络和TCP/IP网络标准，采用包含有Modbus应用协议数据的报文传输方式。Modbus设备间数据交换是通过功能码实现的，有些功能码是对位操作，有些功能码是对字操作。Modbus TCP/IP为CS架构，Client不断的向Server发出请求，Server端被动响应提供数据或者被写入。Modbus TCP通信协议是开放协议，很多设备都集成此协议，比如PLC、机器人、智能工业相机和其他智能设备等。
西门子S7-1500集成的以太网口支持Modbus TCP通信，可以作为Modbus TCP客户端或者服务端。Modbus TCP使用TCP通信作为通信路径，其通信时将占用S7-1500的开放式用户通信连接资源，使用时通过调用Modbus TCP客户端(MB_CLIENT)指令和服务端(MB_SERVER)指令进行数据交换。
一、PLCSIM Advanced仿真软件的安装与网络设置
1、安装
如果出现PLCSIM Advanced软件双击无反应，最好的办法是换一个版本安装，并激活。
安装完成后，桌面会出现软件图标。

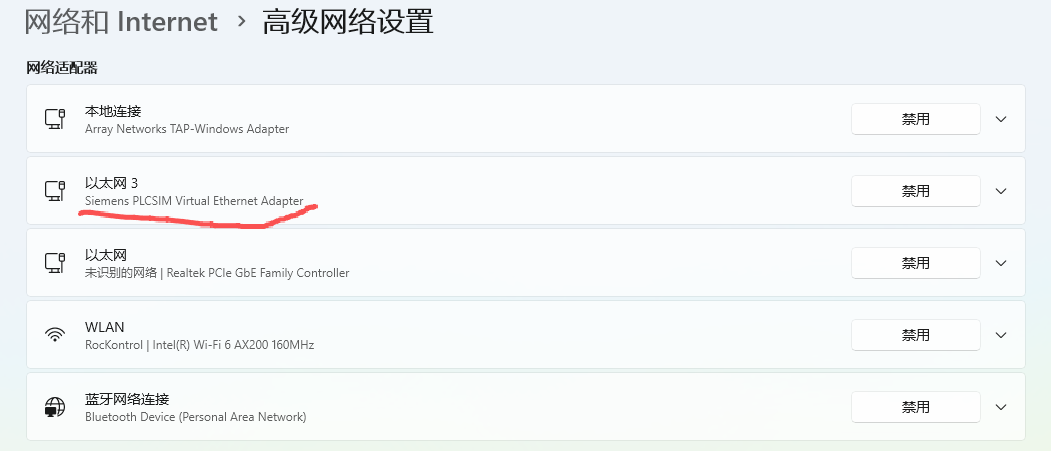

系统网络设置中会出现一张虚拟网卡。
2、网络设置

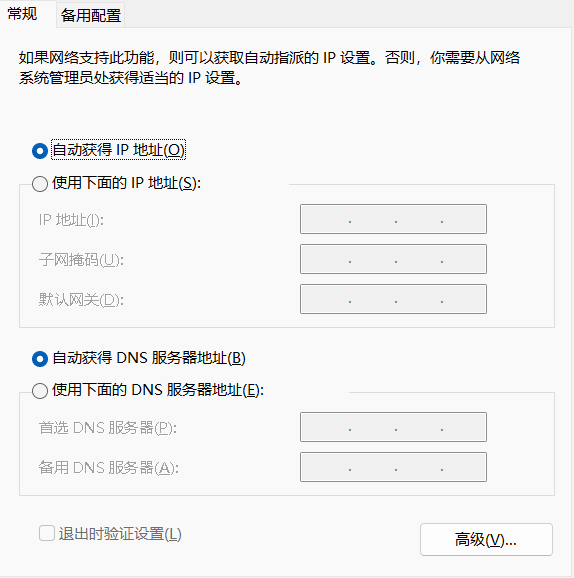

将本地网卡、虚拟网卡的IP地址获取设置为自动获取，原来的跟新增的都要设置。
3、设置PG/PC接口
WIN11进入控制面板：打开WIN+R:输入control命令，或直接在搜索栏搜索控制面板

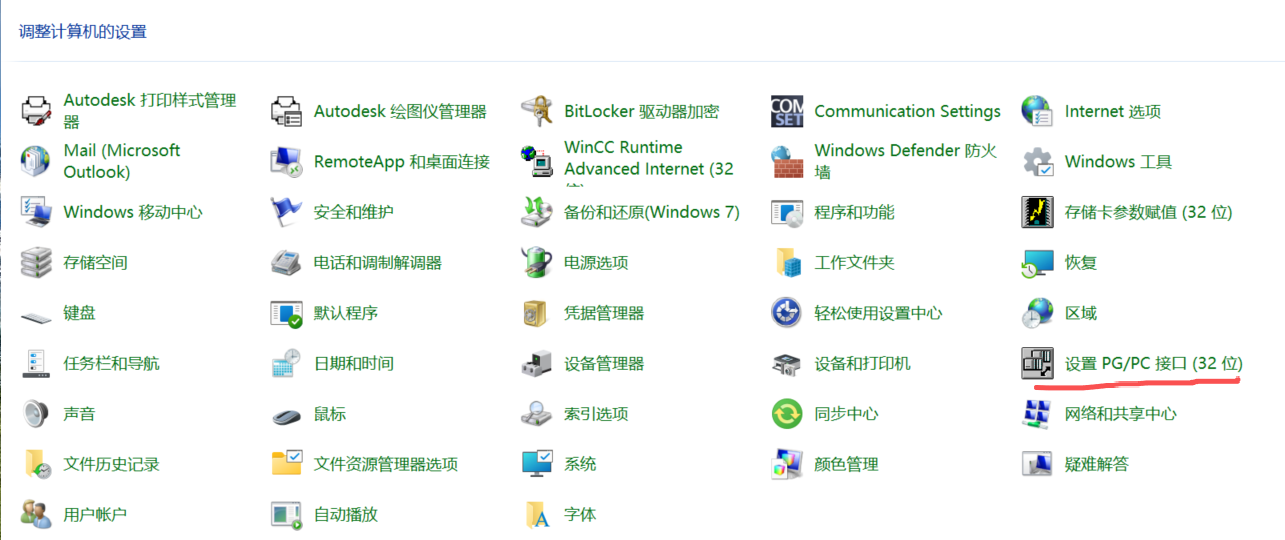

用大图标查看，找到【设置PG/PC接口】

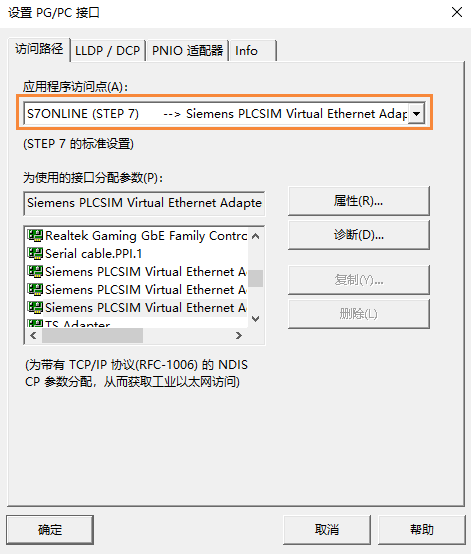

按下图修改，选择虚拟网卡 Auto.1项，这个应该跟前面自动获取IP是对应的。
二、PLCSIM Advanced仿真软件的设置

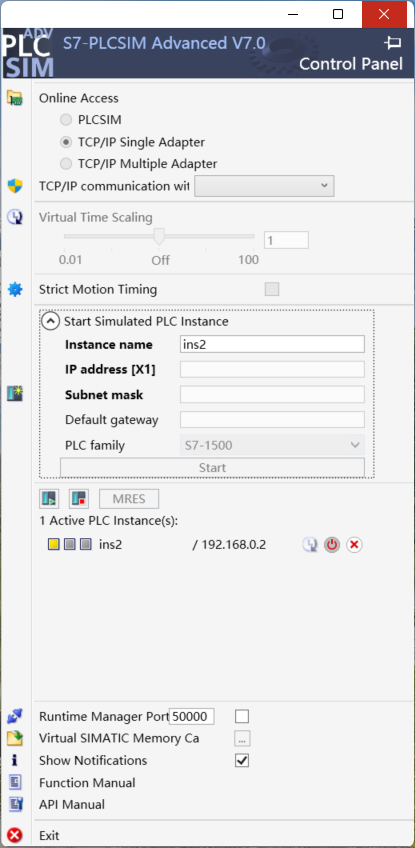

新建一个仿真实例，输入名称，IP:192.168.0.2，点击Start
三、博图建立PLC工程项目

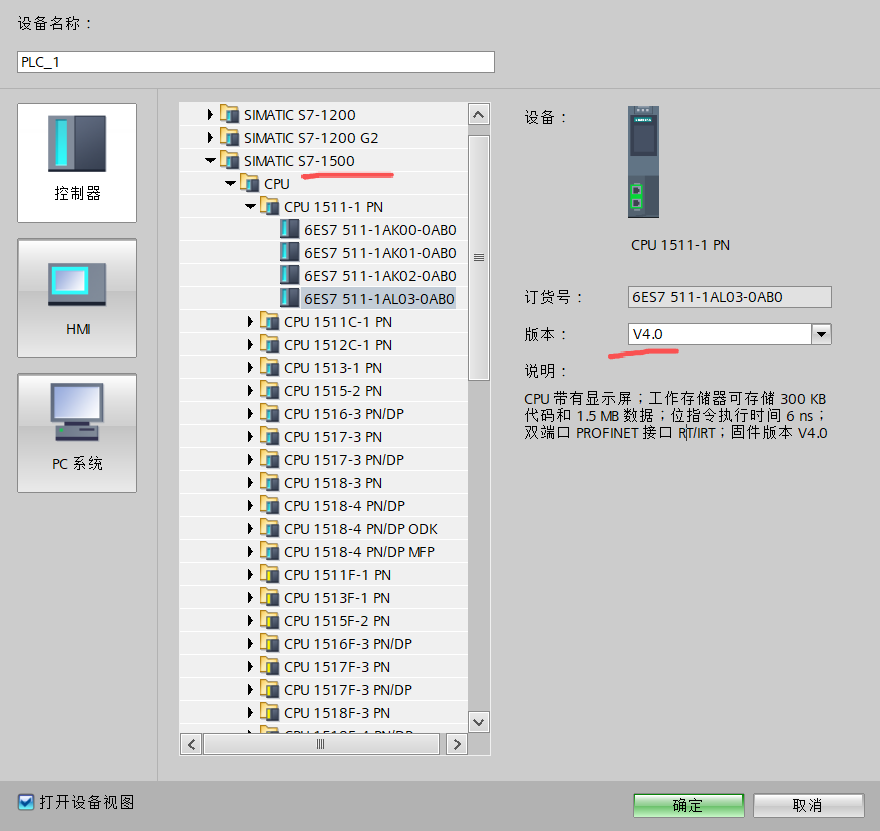

一定要选1500PLCcpu，PLCSIM-Advanced只支持1500PLC，CPU版本选固件4.0及以上的，低的可能不行，不太确定。
1、权限配置
1、不设置密码：因为博图用的是V20，建立项目默认设置密码，选择不设置密码。

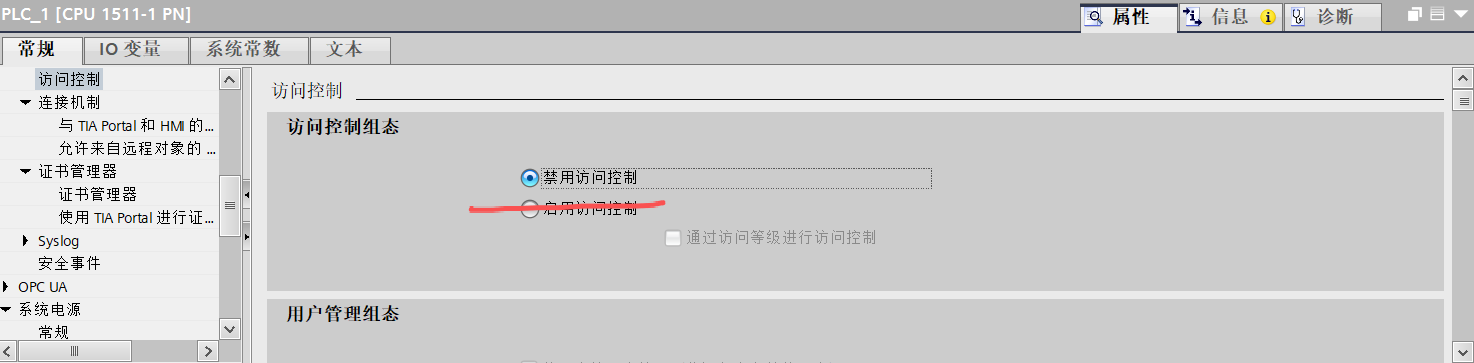

2、CPU访问控制：禁用

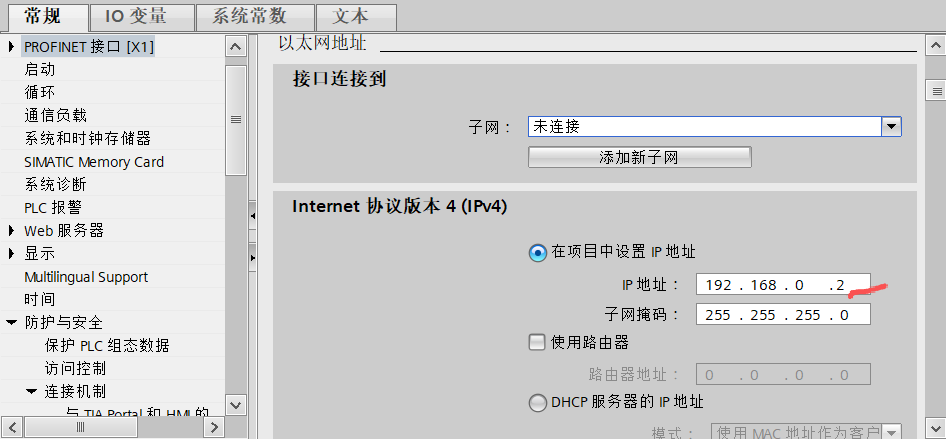

3、设置与仿真相同的IP
:92.168.0.2

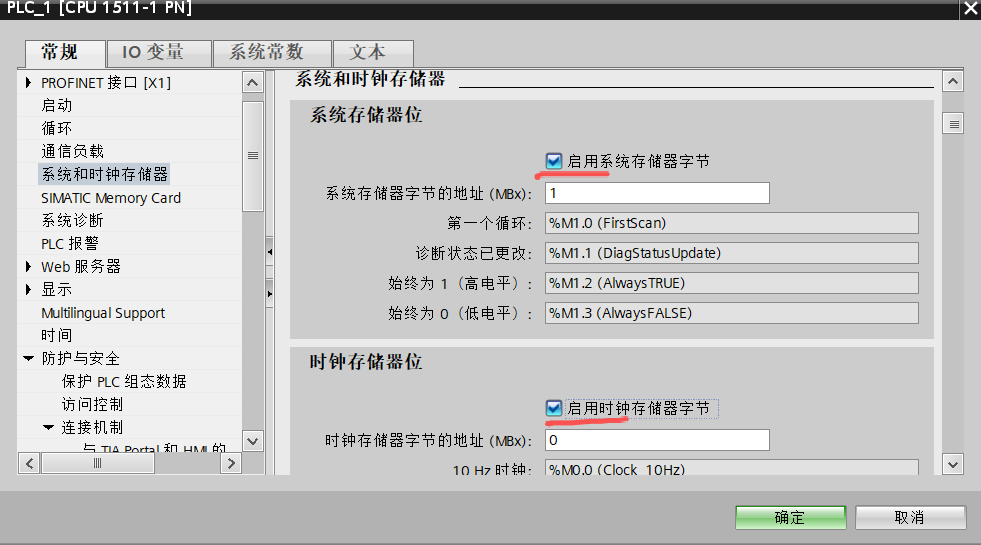

4、设置系统和时钟存储器
5、项目属性设置

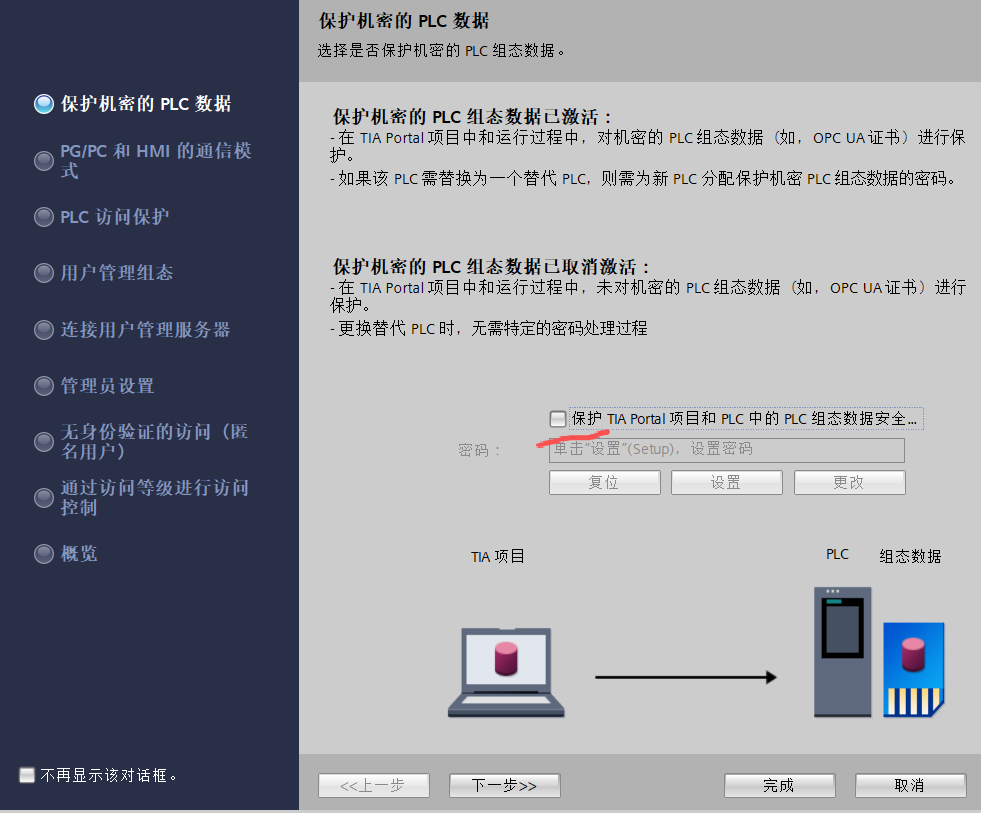

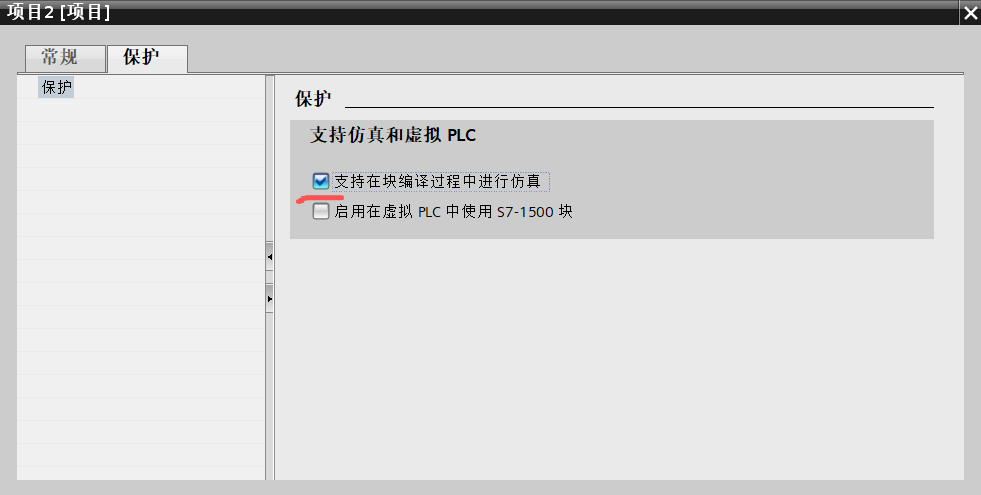

在项目名称上找到属性，选择保护，选择，
这样系统能自动生成一些变量
设置完这几项，应该就可以了。
四、Modbus TCP服务器编程配置

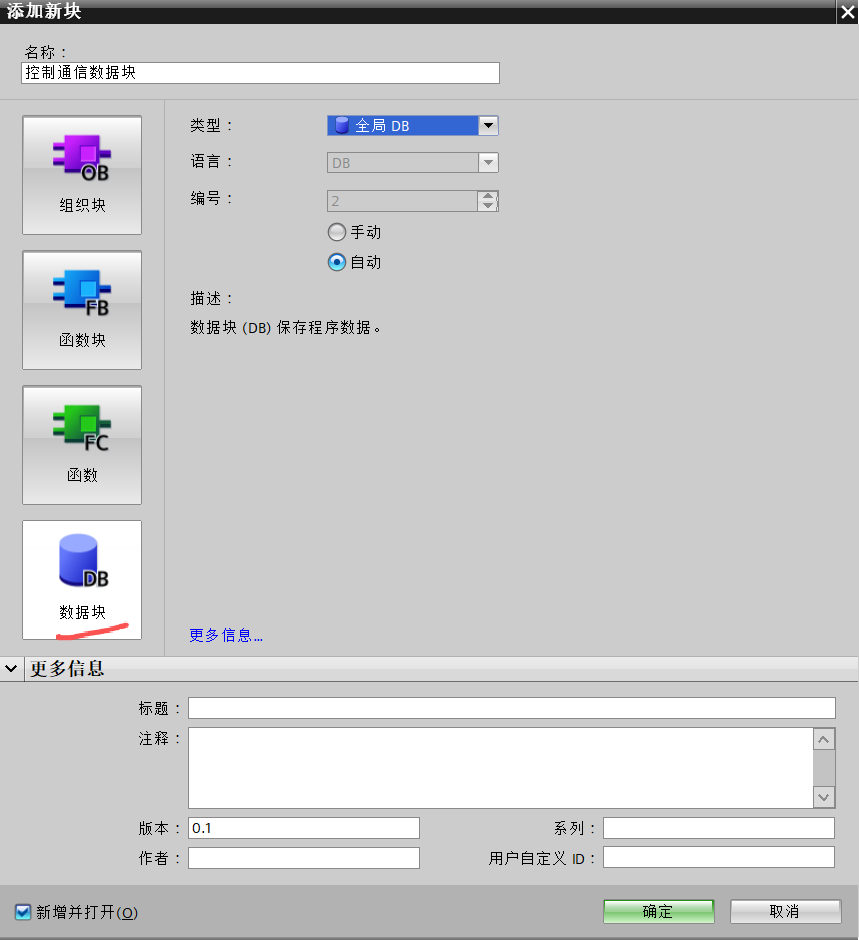

1、新建包含控制数据与通信数据的数据块

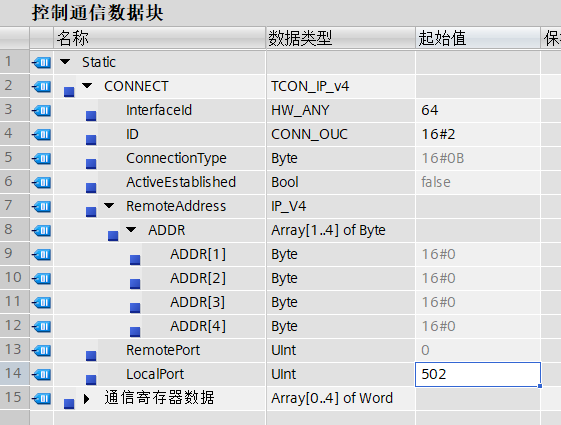

添加通信控制变量CONNECT结构体，变量类型为TCON_IP_v4，这个类型不能选择，可以粘贴进去。

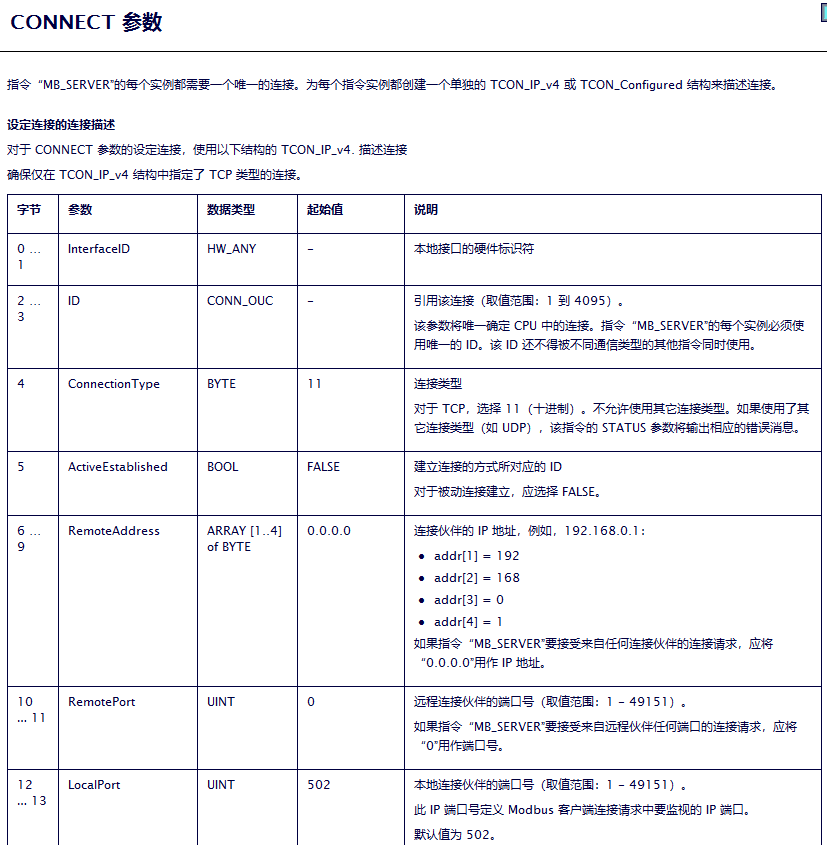

各参数意义如下。

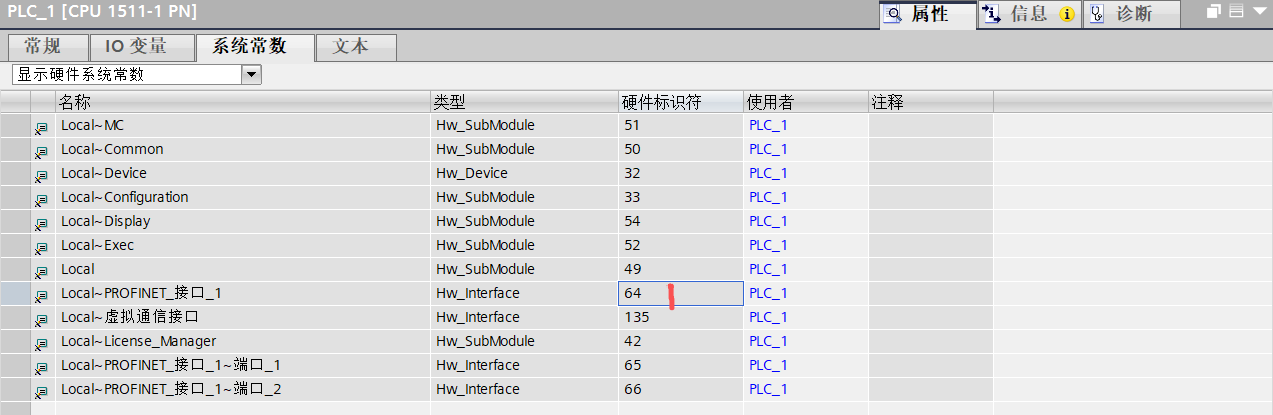

InterfaceID硬件标识符从CPU的属性、系统常数中查看，为64。
ID应该为Modbus中的设备号，此处设置为2。
RemoteAddress为客户端的IP，设置为0表示，不限制客户端IP。
LocalPort改为502，Modbus默认。
其他默认，设置完如下。
2、添加寄存器通信数据变量

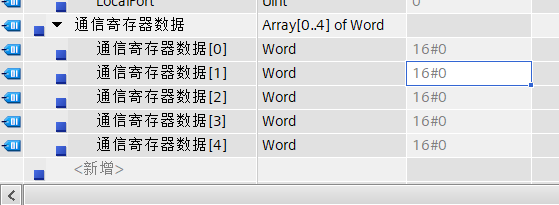

在DB块中添加包含5个WORD的数组，ArrayofWORD，因为Modbus一个寄存器是16位的，用来实现数据传输。
3、添加线圈，触点、输入数据寄存器通信变量

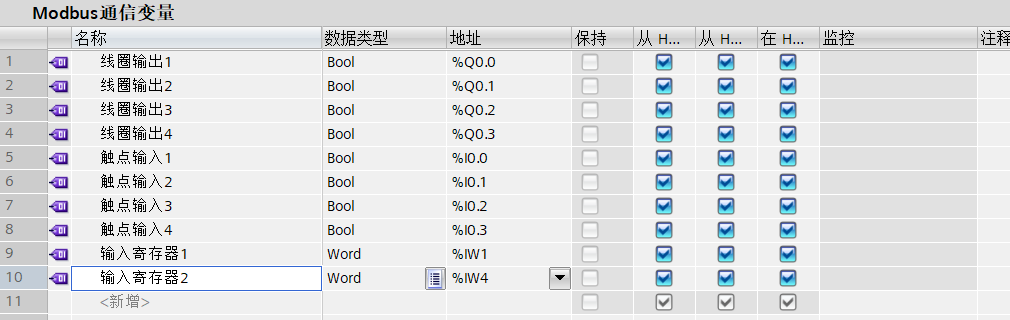

在PLC变量中，新加变量表，并添加各种类型的数据。

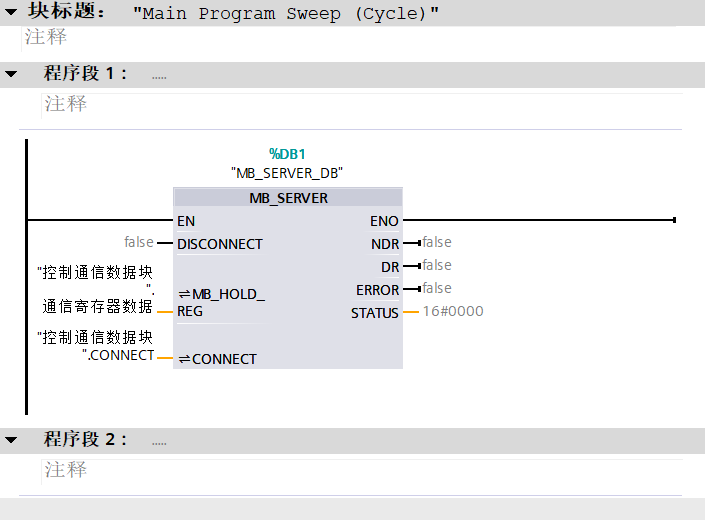

4、在MAIN（OB1）中添加MB_SERVER通信块
将控制通信数据库中定义的两个变量添加到参数引脚。
5、其他数据模拟

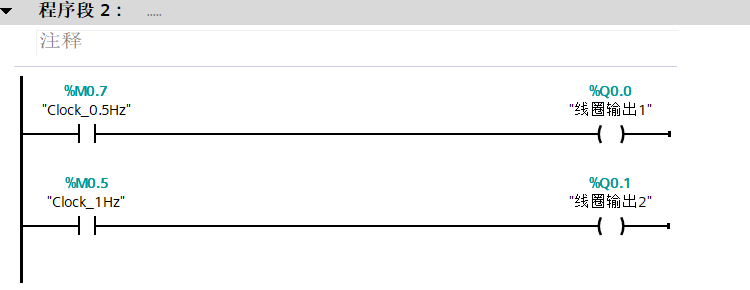

线圈数据，以0.5HZ变化

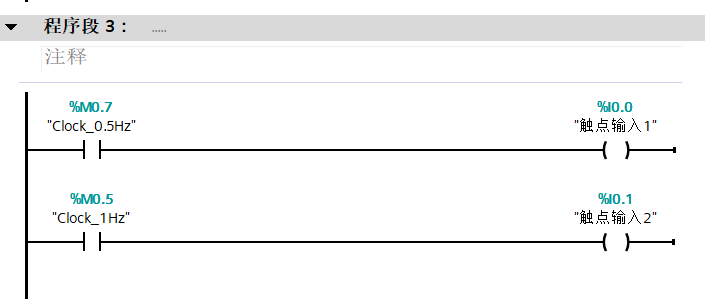

触点输入，以0.5HZ变化

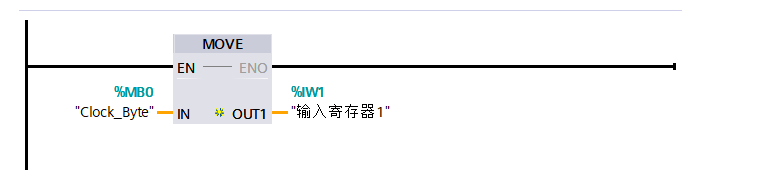

输入数值寄存器，将周期变化值传进去。
五、编译、下载程序

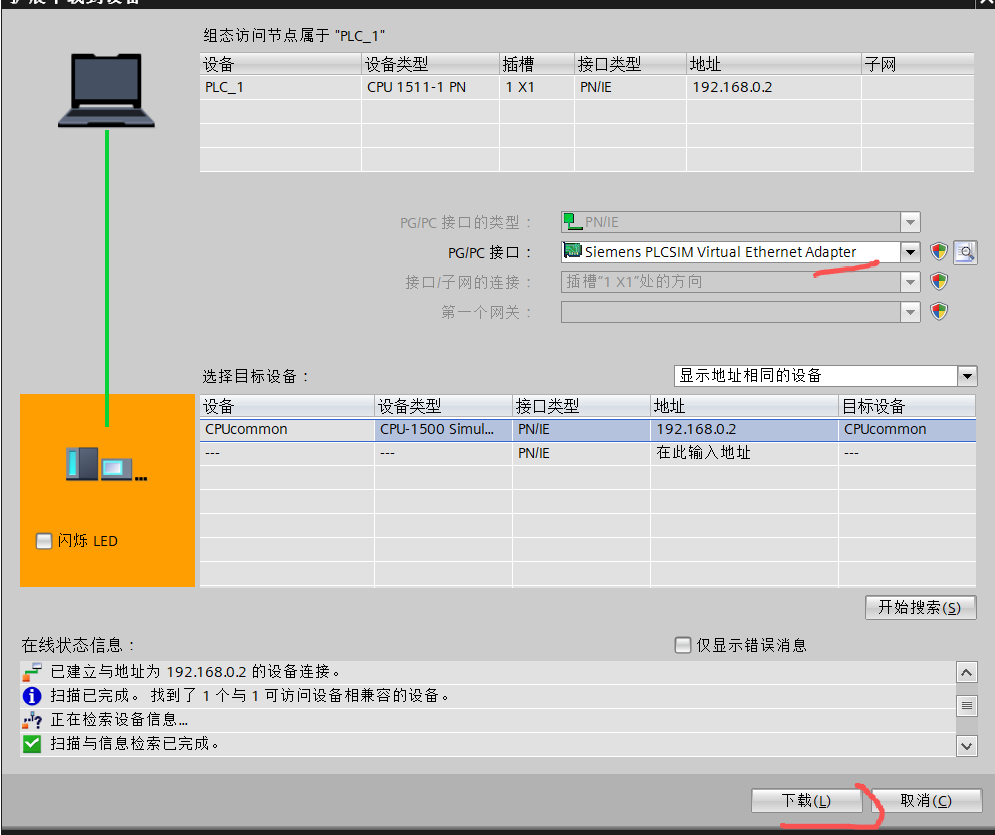

下载时，PG/PC接口选择仿真软件的虚拟网卡。
下载完后，转至在线，启动CPU。至此，ModbusTCPServer建立完成。
六、PLC变量与Modbus数据对应关系
1． PLC的Q区对应Modbus的线圈，Q0.0对应00001，对应地址：
- 00001 - 09999：数字量输出（ 线圈）
2． PLC的I区对应Modbus的离散输入，I0.0对应10001。对应地址：
- 10001 - 19999：数字量输入（触点）
3、Modbus的输入寄存器从地址I0.0开始，一般输入寄存器对应模拟量输入，但在此次进行的模拟情况下，高低字节是反的。
- 30001 - 39999：输入数据寄存器（通常为模拟量输入）
4、保持寄存器也无特殊要求，在本例中为DB块中定义的。
