layout常用操作，DFF触发器版图为例

news 2025/11/6 13:13:45

DFF

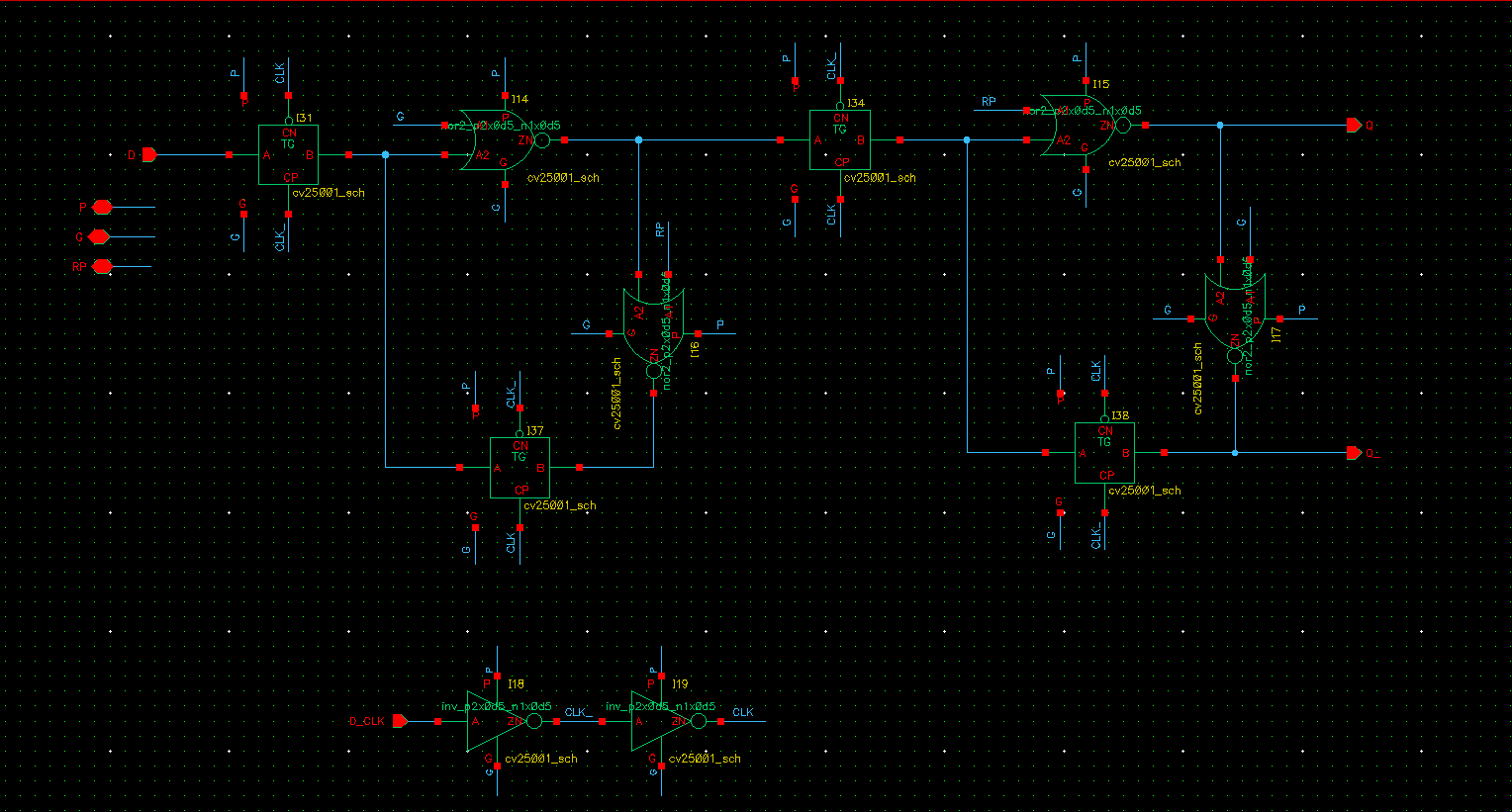

DFF整体的电路图如图所示，由TG、nor2_p2x0d5_n1x0d5、inv_p2x0d5_n1x0d5三个逻辑单元构成，在绘制整体版图前，需要先制作逻辑单元。
在这里插入图片描述

常用的操作

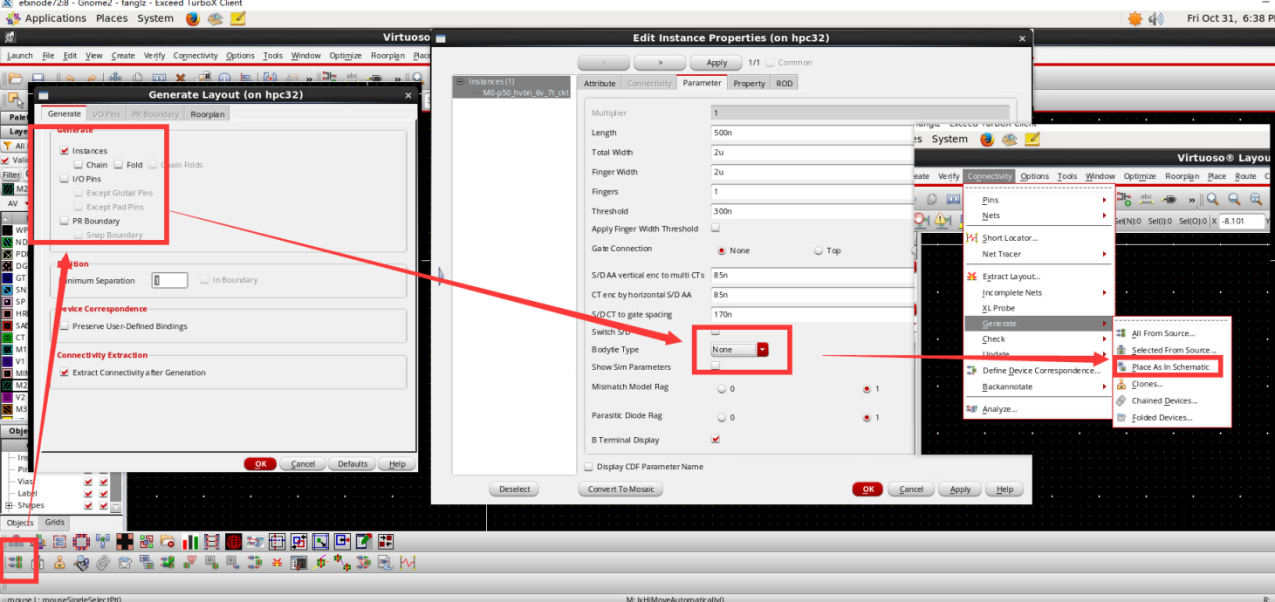

  1. 模块导入和初始设置在这里插入图片描述

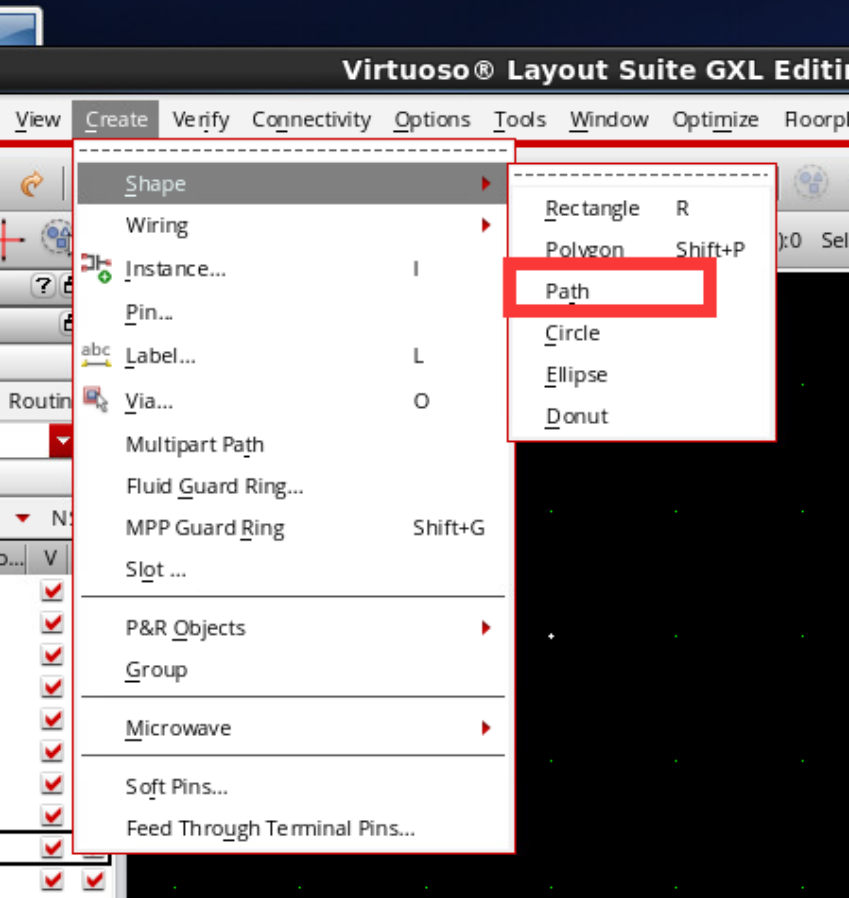

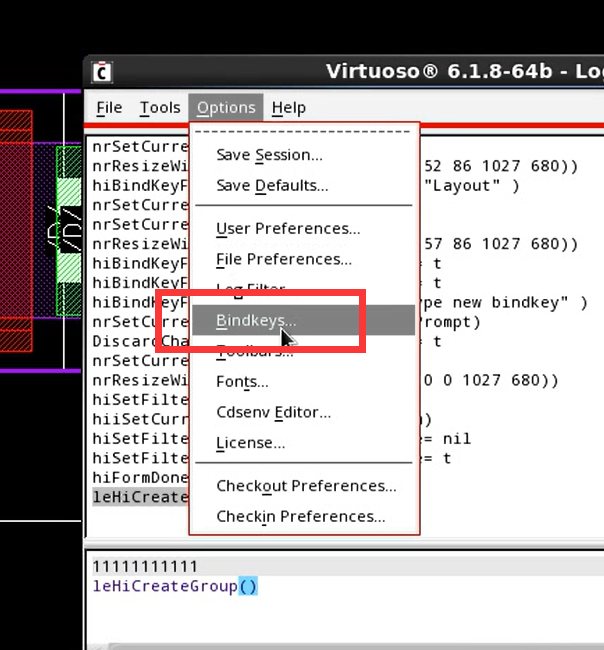

  2. 快捷键修改，将p键修改为path线，而不要用pathseg线，因为pathseg线存在较多的限制：
    在这里插入图片描述
    在这里插入图片描述

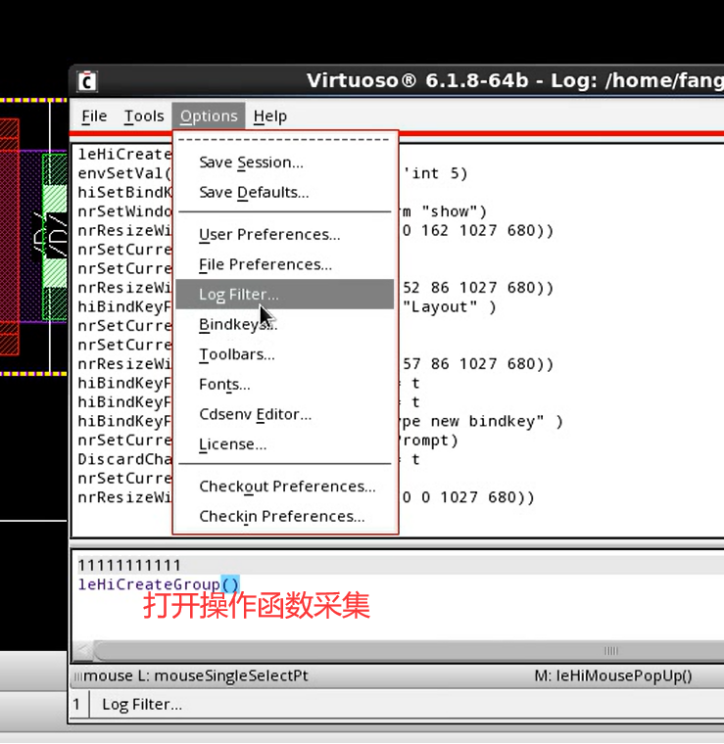

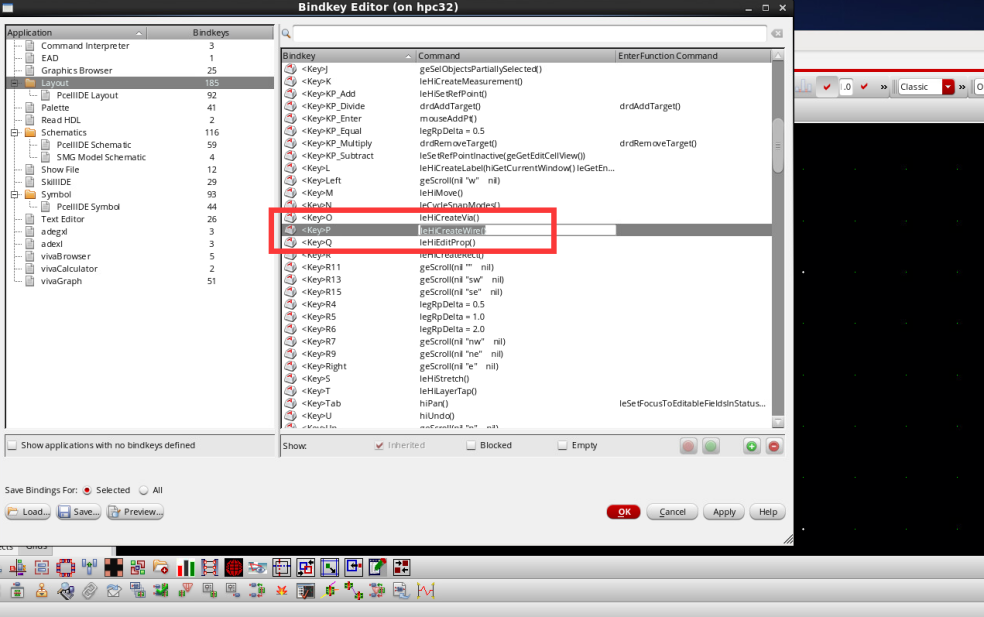

  3. 将快捷见p设置为默认生成path线：指令为leHiCreatePath
    在这里插入图片描述
    在这里插入图片描述

  4. 设置pin口，需要skill代码实现
