Origin将Y偏移图升级为3D瀑布图

大家好，我是阿瓜，最近有小伙伴私聊我，说Y偏移图是否可以升级为3D图形。答案是可以的。在升级图形之前，我们需要了解一下什么是Y偏移图和3D瀑布图。

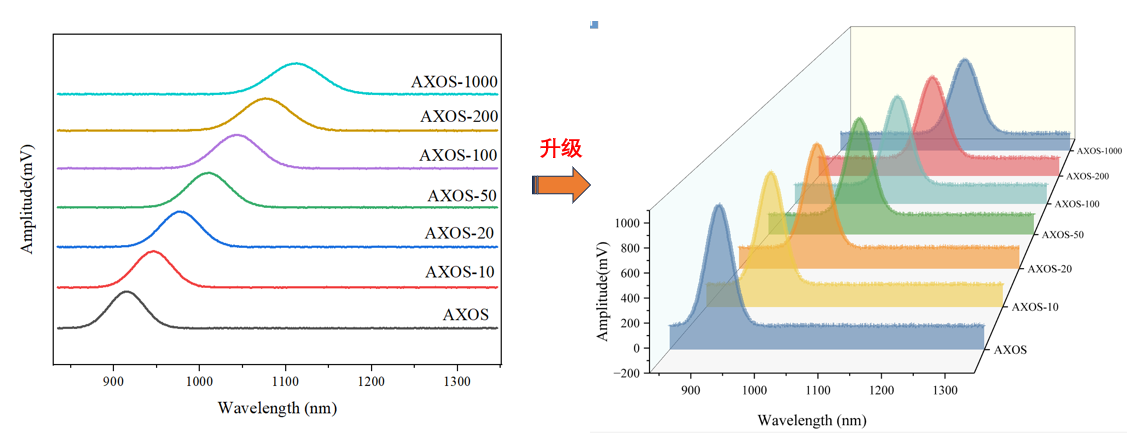

Y偏移图是将多组曲线在二维平面中沿Y轴方向平移，便于比较不同曲线间的变化趋势。而3D瀑布图是在三维坐标系中展示多组曲线，每条曲线在Z轴上依次偏移，形成立体的“瀑布”效果，能直观显示随变量变化的趋势和差异。

本期教程我们来学习一下如何使用Origin将Y偏移图升级为3D瀑布图。

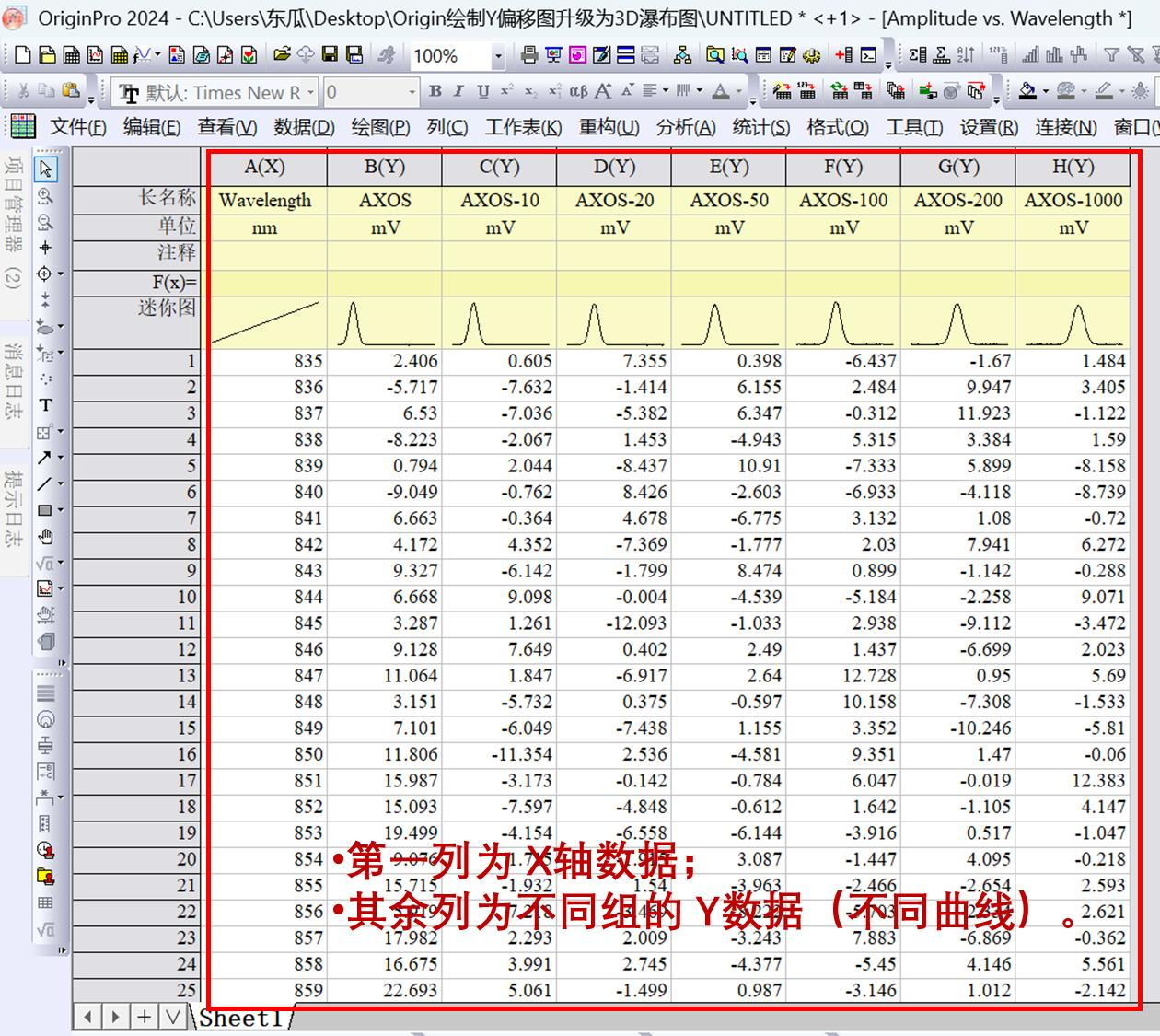

1．数据准备，第一列为 X轴数据；其余列为不同组的Y数据（不同曲线）。

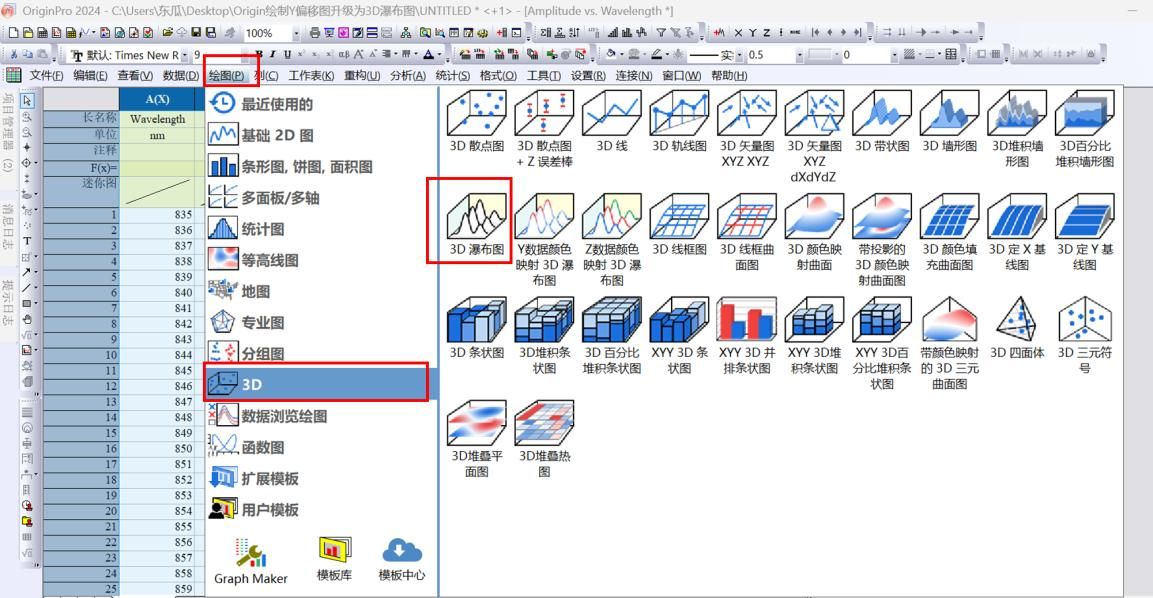

2.选中所有的数据，点击绘图—3D—3D瀑布图；

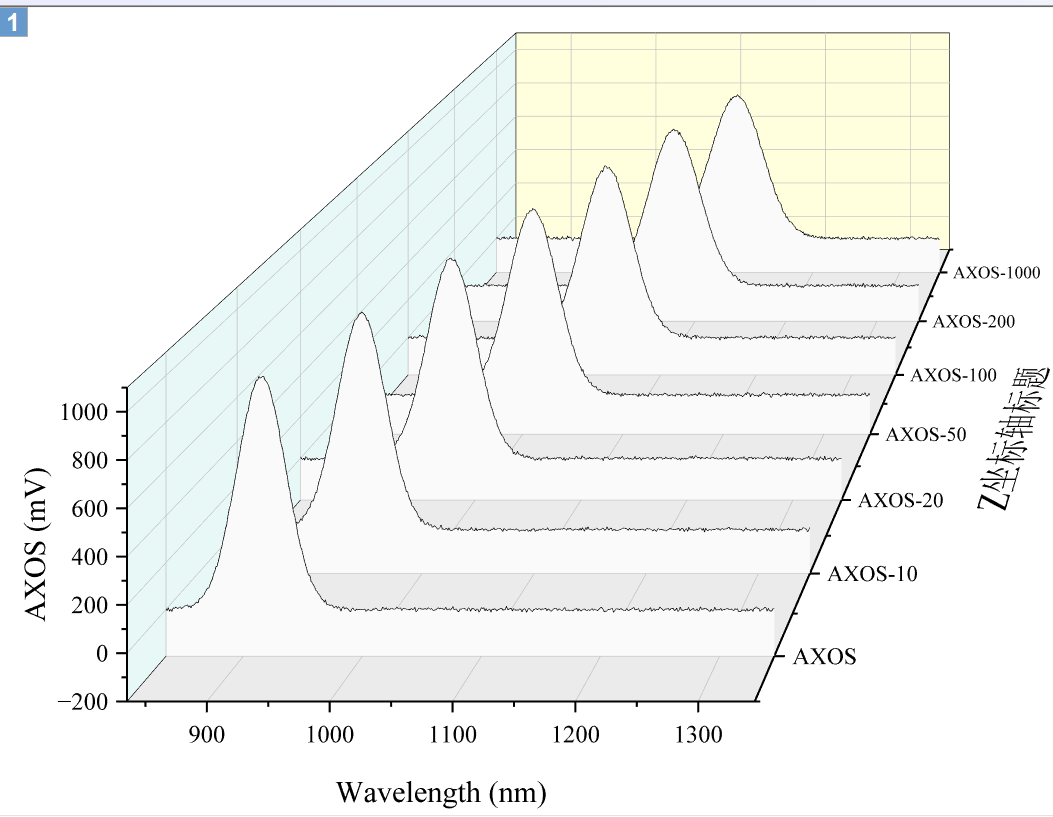

3.绘制出来的图形如下图所示，接着需要对其进行细节美化；

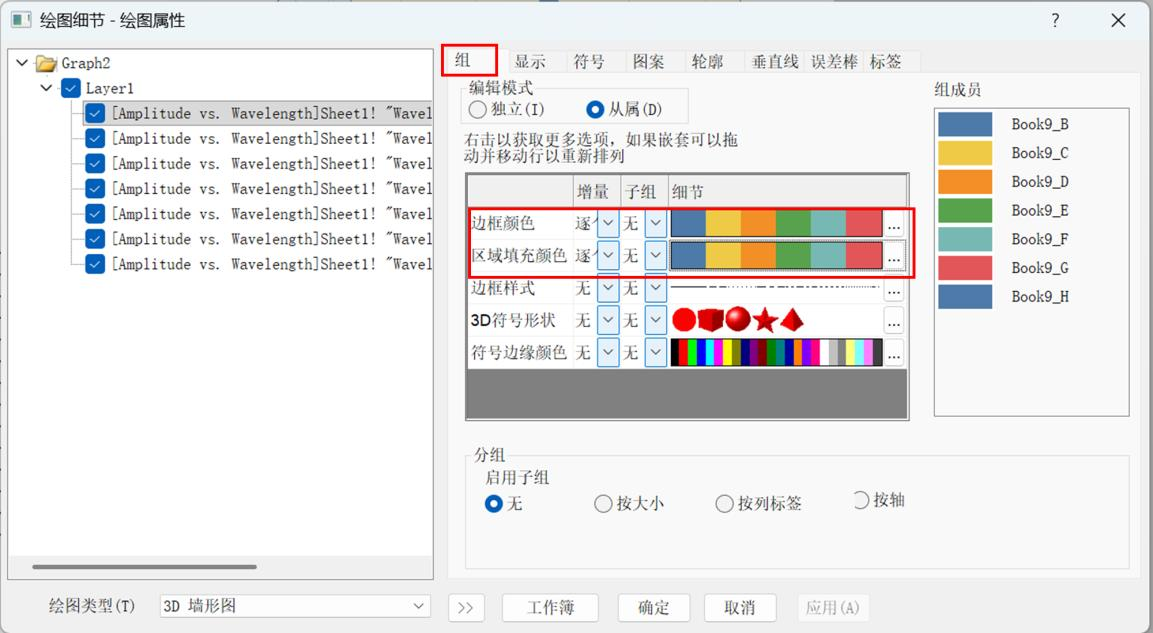

4.双击图形，在组对话框下，对边框颜色和区域填充颜色的增量选择“逐个”，颜色选择自己喜欢的颜色。

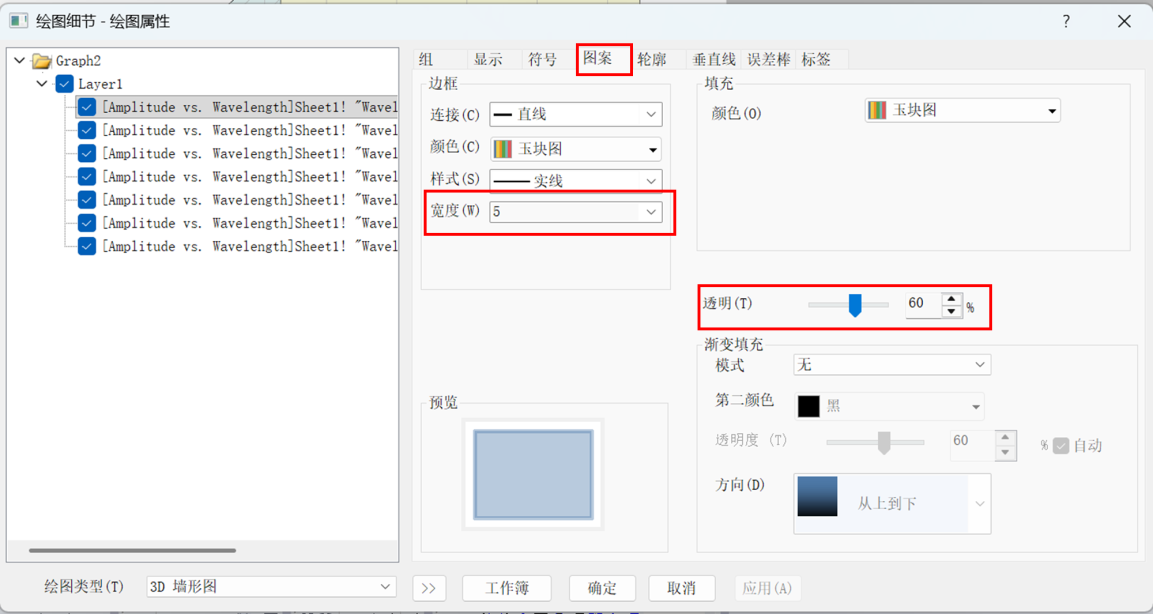

5.在图案对话框下，宽度选择为5，透明度选择为40%；

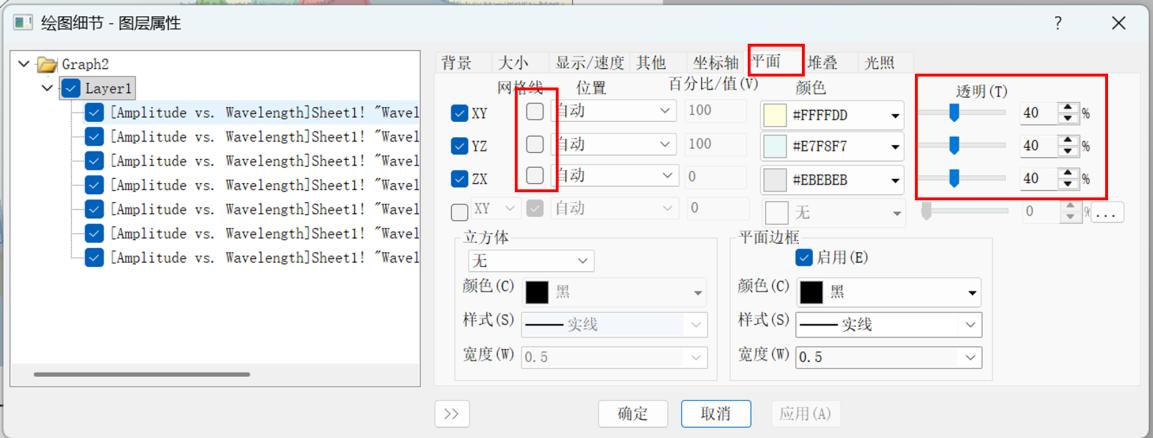

6.双击图形空白处，在跳出的对话框，点击平面，将网格线取消，透明度选择为40%。

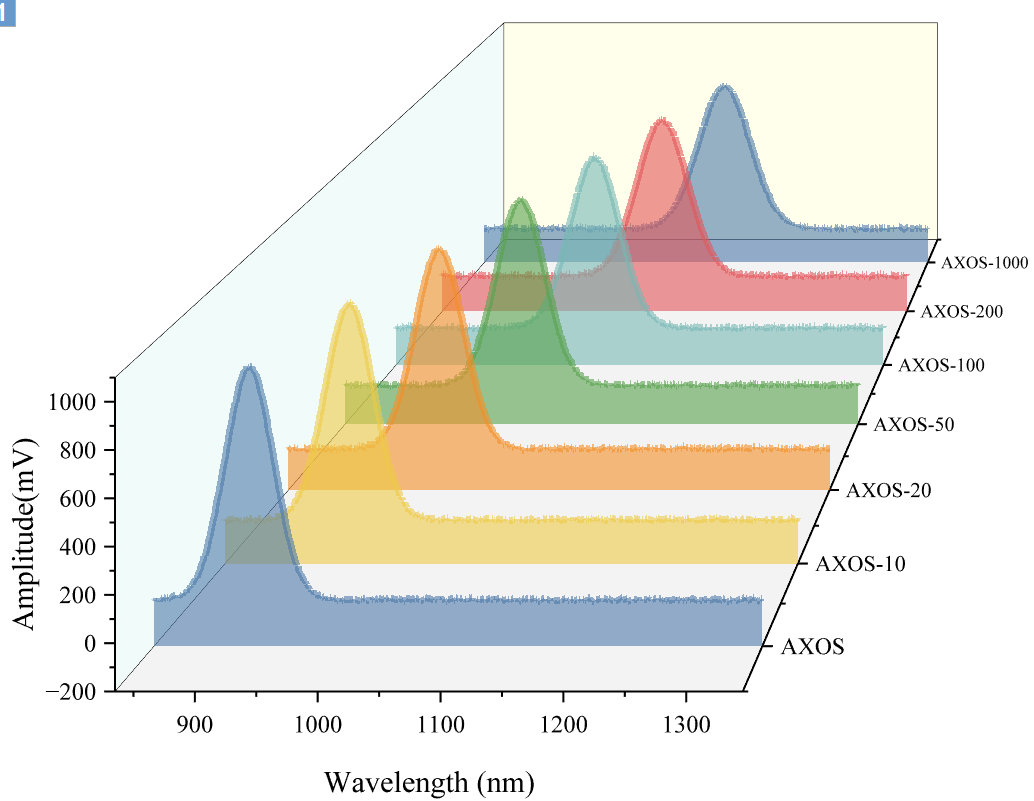

7.接着需要对其进行其它细节美化，其中包括坐标轴的标题，字体等，其最终效果图如下图所示：

8. 完成美化后：

选择菜单File→Export Graphs→Open Dialog；可导出为：.tif/.png /.eps（适合论文插图），建议分辨率设置为 600 dpi 以上，确保图像清晰。

3D瀑布图是在Y偏移图的基础上扩展出的三维展示形式，通过在Z轴方向上依次偏移多组曲线，使数据变化趋势更直观、层次更分明。它不仅能体现不同样品或变量之间的对比，还能展示随时间、温度等因素的整体变化规律，常用于红外、XRD、流变等数据表达。
