3.3V与5V电平转换方法、电路原理分析

电平转换电路🔌。当3.3V的MCU要和5V的传感器通信,或者12V的模块要给3.3V系统发信号时,怎么让它们“说同一种语言”?低成本方案里,NMOS管绝对是性价比之王。今天就用一篇干货带你吃透这个电路设计!

一、先看核心电路图:NMOS管如何“翻译”电压?

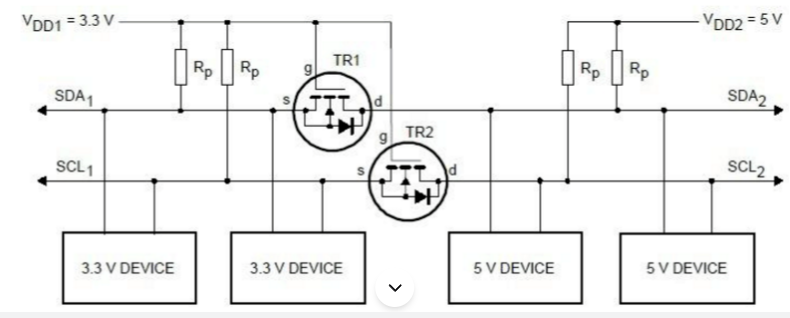

先上经典电路(下图是I2C信号的双向转换示例),记住一个关键原则:NMOS管的Source接低电平侧(如3.3V端),Drain接高电平侧(如5V端),接反了可能会漏电哦!

在这里插入图片描述

电路应用的5个“红线”条件(必须记牢!):
  1. VDD1 ≤ VDD2:低电平侧电压不能高于高电平侧(比如3.3V→5V可以,5V→3.3V不行);
  2. 低电平门限>0.7V:3.3V端的低电平判断阈值要比NMOS体二极管压降(约0.7V)高,否则可能误判;
  3. Vgs ≤ VDD1:栅极电压不能超过低电平侧电源(比如3.3V系统,栅极电压别超3.3V);
  4. Vds ≤ VDD2:漏极和源极电压差不能超高端电源(5V系统别超5V);
  5. 不适合高频信号:速度太快会“跟不上”,后面实测告诉你为什么。

选管推荐:AP2306、SI2306(常用小信号NMOS),或者2N7002(输入电容小,几十pF,适合低速场景)。

二、3分钟看懂工作原理:NMOS管什么时候“开关”?

把电路分成三种情况,像看“开关状态”一样简单:

1. 当两边都不“说话”(没有器件下拉总线)

3.3V端通过上拉电阻Rp接3.3V,NMOS管的栅极(G)和源极(S)都是3.3V,栅极和源极电压差不多(Vgs低),MOS管不导通。这时候5V端通过自己的上拉电阻接5V,两边各自保持高电平(3.3V和5V),互不干扰。

2. 3.3V端“喊”低电平(3.3V器件下拉总线)

3.3V端被拉到低电平(比如0V),NMOS的源极(S)也变成0V,而栅极(G)还是3.3V,栅极比源极高很多(Vgs超过阈值),MOS管导通!5V端通过导通的MOS管被拉到低电平,两边都变成低电平,通信成功。

3. 5V端“喊”低电平(5V器件下拉总线)

5V端被拉低时,NMOS的漏极(D)先通过内部体二极管导通(类似一个小二极管),源极(S)电压被抬到约0.7V(二极管压降)。这时候栅极(G)3.3V比源极(S)0.7V高很多,MOS管导通,3.3V端也被拉低,两边同步为低电平。

简单说:哪边“喊”低电平,MOS管就帮另一边“翻译”成低电平,高电平时各自保持自己的电压📊。

三、实测告诉你:这个电路能跑多快?

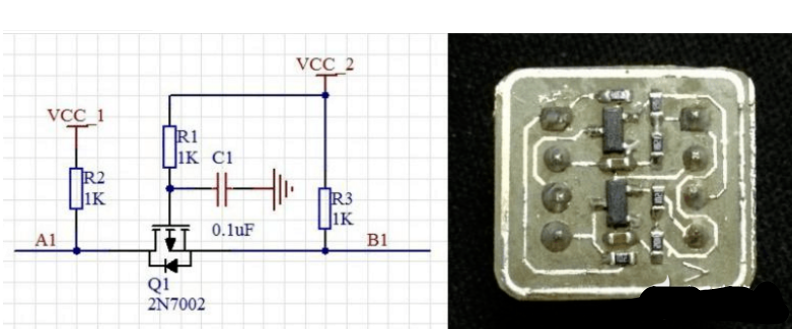

用2N7002 NMOS管搭了个电路(下图左是原理图,右是实物),测试不同频率下的转换效果:

在这里插入图片描述

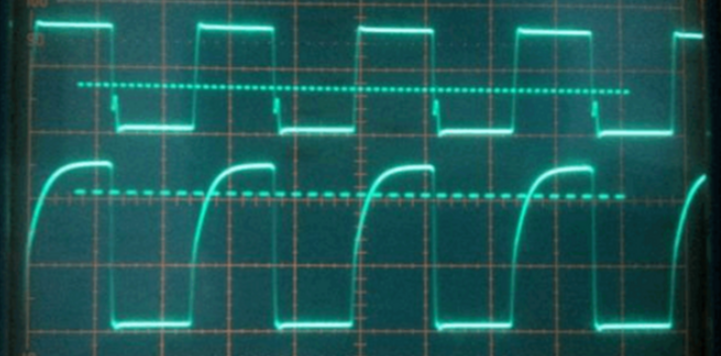

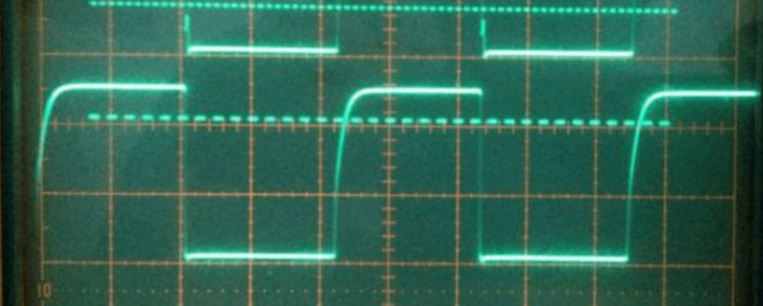

115KHz(常用串口波特率):完美!

波形稳定,5V端上升沿稍缓(因为靠上拉电阻充电),下降沿很陡(MOS管直接导通拉低),适合UART通信。
在这里插入图片描述

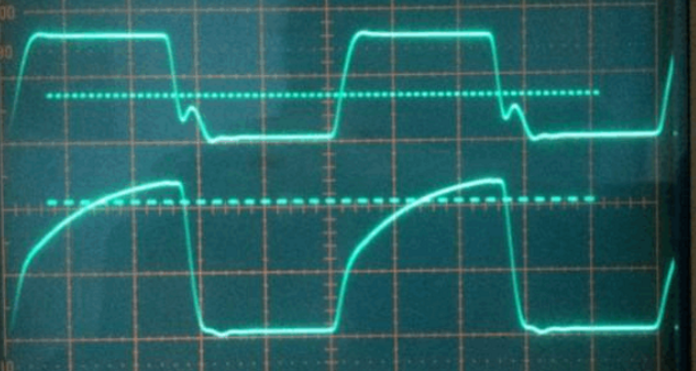

400KHz(高速I2C时钟):勉强能用

上升沿更缓,但还能识别电平,低速I2C(100KHz)完全没问题。

在这里插入图片描述

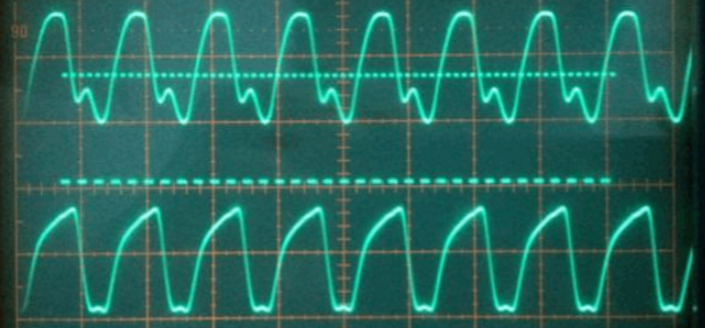

1MHz以上:开始“罢工”

1MHz时上升太慢,4MHz直接波形失真,5V端电压根本达不到5V(还没充上电就被拉低了)。

在这里插入图片描述
在这里插入图片描述

结论适合≤400KHz的低速信号(I2C、UART、SPI低速模式),高频场景别用!

四、踩坑案例:低温下为什么电路突然“失灵”?

有个项目用NMOS转换1.5V MDIO信号(PHY芯片)和3.3V工具,常温下好好的,低温(-20℃)就通信失败,查了半天才发现是NMOS体二极管在搞鬼⚠️。

问题原因

PHY芯片的MDIO低电平门限(Vil)只有0.3V(1.5V系统的标准),而NMOS体二极管的导通压降在低温下会变大(常温0.7V,低温可能到0.9V)。当3.3V工具输出低电平时,1.5V端被二极管抬到0.9V,超过了0.3V的门限,芯片误判为高电平!

怎么避免?
  1. 选低导通压降的NMOS管(比如导通压降<0.5V的型号);
  2. 确保低电平侧的Vil>二极管最大压降(查芯片手册!);
  3. 低温场景优先用专用电平转换芯片(如TXB0108),别省这点成本。

五、总结:NMOS电平转换,该用还是该换?

优点

✅ 成本极低(一颗NMOS几毛钱,比专用芯片便宜10倍);
✅ 双向导通,不用区分输入输出(适合I2C等双向总线);
✅ 导通后压降小(比三极管方案效率高)。

缺点

❌ 只能低→高转换(VDD1≤VDD2);
❌ 高频不行(≤400KHz);
❌ 低温/低电压场景需谨慎(体二极管压降问题)。

适用场景

低速双向通信(I2C、UART)、低成本项目、对尺寸不敏感的电路(需要上拉电阻,比专用芯片占点空间)。

最后想说

NMOS电平转换电路就像硬件工程师的“万能瑞士军刀”,简单、便宜,但要用对场景。如果你的项目是高速通信(如SPI 10MHz)、低温环境,或者需要双向高低压转换,那还是老老实实用专用芯片吧~ 你在项目中用过这个方案吗?欢迎评论区分享踩坑经验!

(图片来源:网络,侵删)
