6、webgl 基本概念 + 四边形纹理

news 2025/11/4 7:56:21

基本概念

片元着色器执行过程

顶点坐标 -》 图形装配 -》 光栅化 -》执行片元着色器

光栅概念

图形装配过程：这一步的任务是，将孤立的顶点坐标装配成几何图形，几何图形的类别由 gl.drawArrays() 函数的第一个参数决定。
光栅化过程：这一步的任务是，将装配好的几何图形转换为片元。

备注： gl_Position 实际上是 几何图形装配（geometric shape assembly） 阶段的输入数据。注意，几何图形装配过程又被称为图元装配过程（primitive assembly process） ，因为被装配出的基本图形（点、线、面）又被称为 图元(primitive)

纹理映射

可以理解为皮肤，我们可以给绘制的图形贴上一张图片。
纹理映射就是为图像添加上皮肤，将一张图片/图像映射到一个几何图形上面去，即将一张真实世界的图片贴到一个由两个三角形组成的矩形上，这样矩形表面看上去就是这样图片，这张图片也称为纹理图像或纹理。

作用： 根据纹理图像，为之前光栅化的每个片元涂上颜色。
组成纹理图像的像素又被称为纹素。

纹理映射过程

1、准备纹理图形 —》 new Image();
2、配置纹理映射方式 —》 将纹理图像如何放置在图形上；
3、加载纹理图像，并且对其配置，以在 webgl 中使用；
4、在片元着色器中将相应的纹素从纹理中取出，并将纹素的颜色赋值给片元
注意：纹理图像的适用需要打开服务器（因为纹理图像在使用的过程中会收到同源策略的影响）

简单的添加纹理程序

1、顶点着色器中接收顶点的纹理坐标，光栅化后传递给片元着色器
2、片元着色器根据片元的纹理坐标，从纹理图像中抽取出纹素颜色，赋给当前片元
3、色值顶点的纹理坐标（initVertexBuffers()）
4、准备待加载的纹理图像，令浏览器读取它（initTextures()）
5、监听纹理图像的加载事件，一旦加载完成，就在 webgl 系统中使用纹理（loadTexture()）

创建纹理

1、顶点着色器中接收顶点的纹理坐标，光栅化后传递给片元着色器
2、片元着色器根据片元的纹理坐标，从纹理图像中取出纹素颜色赋给当前片元
取样器类型：sampler2D，samplerCube
取样器只能是 uniform 变量
注意：唯一能赋值给取样器变量的是纹理单元编号，必须使用 gl.uniform1i() 赋值
sampler2D：2d 的图像
samplerCube： 立方体的图像
3、设置顶点的纹理坐标
4、配置和加载纹理
4.1 创建纹理对象— gl.createTexture() 方法可以创建纹理对象
4.2 删除纹理对象 — gl.deleteTexture(texture)
5、为 webgl 配置纹理
（1）图片坐标轴旋转（沿 y 轴旋转）
（2）激活纹理单元
webgl 通过一种叫做纹理单元的机制来同时使用多个纹理，每个纹理单元有一个单元编号来管理一张纹理图像。即使你的程序只需要一个纹理，也需要为其指定一个纹理单元。
系统支持纹理单元的个数取决于硬件和浏览器的 webgl 实现，但在默认情况下，webgl 支持 8 哥纹理单元，一些其他的系统支持得更多。内置 gl.TEXTURE0()、gl.TEXTURE1 。。。 gl.TEXTURE7 各表示一个纹理单元.
在使用纹理单元之前，还需要调用 gl.activeTexture() 来激活它
（3）绑定纹理对象
gl.bindTexture(gl.TEXTURE_2D, texture)
纹理类型：
二维纹理: gl.TEXTURE_2D
立方体纹理： gl.TEXTURE_CUBE_MAP

（4）配置纹理参数
gl.texParameteri(target, pname, param)
target: gl.TEXTURE_2D 或者 gl.TEXTURE_CUBE_MAP
pname: 纹理参数【放大方法（gl.TEXTURE_MAG_FILTER）、缩小方法（gl.TEXTURE_MIN_FILTER）、水平填充方法（gl.TEXTURE_WRAP_S）、垂直填充方法（gl.TEXTURE_WRAP_T）】
param： 纹理参数的值
param 的可选值：
1）可以赋值给【 放大方法（gl.TEXTURE_MAG_FILTER）、缩小方法（gl.TEXTURE_MIN_FILTER）】 的非金字塔纹理类型常量：
gl.NEAREST ： 使用原纹理上距离映射后像素（新像素）中心最近的哪个像素的颜色值，作为新像素的值（使用曼哈顿距离）
gl.LINEAR：使用距离新像素中心最近的四个像素的颜色值的加权平均，作为新像素的值
2）可以赋值给【水平填充方法（gl.TEXTURE_WRAP_S）、垂直填充方法（gl.TEXTURE_WRAP_T）】的常量
gl.REPEAT: 平铺式的重复纹理
gl.MIRRORED_REPEAT: 镜像对称式的重复纹理
gl.CLAM_TO_EDGE: 使用纹理图像边缘值
（5）配置纹理图像
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, img);

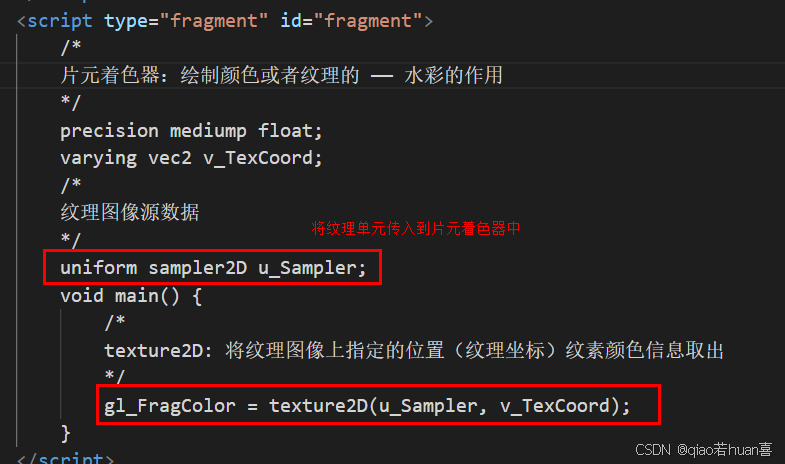

（6）将纹理单元传递给片元着色器
在这里插入图片描述

注意：图片自身的坐标系统跟 webgl 的是不一致的，贴图片的时候需要将坐标位置进行调整

纹理

给四边形进行纹理绘制

图片：在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><meta name="viewport" content="width=device-width, initial-scale=1.0"><title>Document</title>
</head>
<body><canvas width="500" height="500" id="myCanvas"></canvas><script type="vertex" id="vertex">/*a_position: 顶点坐标a_TexCoord： 纹理坐标screenSize：canvas 画布大小v_TexCoord： 传递给片元着色器的纹理坐标*/attribute vec2 a_position;attribute vec2 a_TexCoord;uniform vec2 screenSize;varying vec2 v_TexCoord;void main() {/*坐标转换， 将 canvas 坐标转化为 webgl 的坐标*/float x = a_position.x * 2.0 / screenSize.x - 1.0;float y = 1.0 - a_position.y * 2.0 / screenSize.y;gl_Position = vec4(x, y, 0, 1);gl_PointSize = 10.0;/*将纹理坐标传递给片元着色器 */v_TexCoord = a_TexCoord;}</script><script type="fragment" id="fragment">/*片元着色器：绘制颜色或者纹理的 —— 水彩的作用*/precision mediump float;varying vec2 v_TexCoord;/*纹理图像源数据*/uniform sampler2D u_Sampler;void main() {/*texture2D: 将纹理图像上指定的位置（纹理坐标）纹素颜色信息取出*/gl_FragColor = texture2D(u_Sampler, v_TexCoord);}</script><script>let myCanvas = document.getElementById("myCanvas");let gl = myCanvas.getContext("webgl");// IE8 之前的浏览器不兼容if(!gl) {alert("浏览器不支持 webgl！")}// 创建着色器function createShader(gl, type, source) {const shader = gl.createShader(type);gl.shaderSource(shader, source);gl.compileShader(shader);let isSuccess = gl.getShaderParameter(shader, gl.COMPILE_STATUS);return isSuccess ? shader : console.log(gl.getShaderInfoLog(shader))}// 获取着色器中的文本内容字符串function getInnerText(id) {return document.getElementById(id).innerText;}const vertexStr = getInnerText("vertex");const fragmentStr = getInnerText("fragment");const vertexShader = createShader(gl, gl.VERTEX_SHADER, vertexStr)const fragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentStr);// 创建程序function createProgram(gl, vertexShader, fragmentShader) {let program = gl.createProgram();gl.attachShader(program, vertexShader);gl.attachShader(program, fragmentShader);gl.linkProgram(program);let isSuccess = gl.getProgramParameter(program, gl.LINK_STATUS);return isSuccess ? program : console.log(gl.getProgramInfoLog(program));}let program = createProgram(gl, vertexShader, fragmentShader);gl.useProgram(program);// 获取顶点着色器中变量let a_position = gl.getAttribLocation(program, 'a_position');let screenSize = gl.getUniformLocation(program, 'screenSize');let a_TexCoord = gl.getAttribLocation(program, 'a_TexCoord');let u_Sampler = gl.getUniformLocation(program, "u_Sampler");// 获取画布的宽高，因为顶点着色器中已经gl.uniform2f(screenSize, myCanvas.width, myCanvas.height);let positionBuffer = gl.createBuffer();let indexBuffer = gl.createBuffer();gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, indexBuffer); // 绑定索引缓冲区gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);let img = new Image()img.src = './1.jpg';let texture = gl.createTexture();img.onload = () => {// 激活纹理单元gl.activeTexture(gl.TEXTURE0);// 绑定纹理对象sgl.bindTexture(gl.TEXTURE_2D, texture);gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.NEAREST);gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);// 配置纹理图像gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, img);gl.uniform1i(u_Sampler, 0);draw();}function draw() {// 矩形的正面，要逆时针的顶点进行写， 矩形就是两个三角形，也就是需要写 6个 顶点,  gl.ARRAY_BUFFER 这个缓冲区需要把所有的顶点都写上，但其实例如矩形的时候有些顶点是重复的，当面越来越多就会造成严重的性能问题，此时我们可以使用 gl.ELEMENT_ARRAY_BUFFER(也就是顶点索引)缓冲区来进行优化-只需要传不重复的点//  图片自身的坐标系统跟 webgl 的是不一致的，贴图片的时候需要将坐标位置进行调整gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([50, 50, 0, 0, 50, 200, 0, 1, 250, 200, 1, 1,  250, 200, 1, 1,  250, 50, 1, 0,50, 50, 0, 0,]), gl.STATIC_DRAW);// gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, new Uint16Array([//     0, 1, 2,//     2, 3, 0// ]), gl.STATIC_DRAW);gl.vertexAttribPointer(a_position, 2, gl.FLOAT, false, 4 * 4, 0);// 为纹理坐标传递数据gl.vertexAttribPointer(a_TexCoord, 2, gl.FLOAT, false, 4 * 4, 4* 2);// 启用这个位置数据gl.enableVertexAttribArray(a_position);gl.enableVertexAttribArray(a_TexCoord);// 绘制三角形 drawArrays 直接从数据的缓冲区取数据// gl.drawElements(mode, count, type, offset) // mode: 制定绘制图元的类型， gl.POINTS, gl.TRIANGLES, gl.LINES...// count: 指定绘制图形的顶点个数// type：指定索引缓冲区的值的类型，常用的值有两个 gl.UNSINGED_TYPE(无符号8位整数值) 和 gl.UNSINGED_SHORT(无符号短整型16位)// offset：指定索引数组中开始绘制的位置，以字节为单位// gl.drawElements(gl.TRIANGLES_FAN, 6, gl.UNSIGNED_SHORT, 0);gl.drawArrays(gl.TRIANGLES, 0, 6);}draw()</script>
</body>
</html>
