Matlab模拟对流方程迎风格式验证

news 2025/11/4 7:55:04

今天上计算机模拟课程，在课上要求利用matlab对“对流方程”的迎风格式进行验证，然后现在记录一下学习心得。

1.对流方程的简介

1.1 基本概念

对流是指流体中某一物质的传输伴随着流体的整体流动。例如，空气中的热量随着空气流动而传播，水流中的污染物被带到不同的位置。对流方程用来描述这一过程，通常涉及流体的速度、物质的浓度或温度等变量。

对流方程的标准形式为：

$\frac{\partial u}{\partial t} + v \frac{\partial u}{\partial x} = 0$

其中：

$u(x,t)$ 表示物理量（如温度、污染物浓度等）随时间 t和位置 x的变化。
$v$ 是流体的速度（通常是向量形式）；
$\frac{\partial u}{\partial x}$ 表示物理量随空间的变化；
$\frac{\partial u}{\partial t}$ 是物理量随时间的变化速率。

这个方程可以理解为一个量 $u$ 随着速度 $v$ 在空间中移动，但自身值保持不变。实际上也是如此，对流方程来源于物质守恒的基本原理，其核心思想是一个物理量随某一速度沿空间方向移动，量本身不变。

1.2. 对流方程的物理意义

对流方程描述了物理量在流体中的“传输”过程。这里，v是流体的速度，它影响物理量的迁移速率。具体来说，方程的第一项 $\frac{\partial u}{\partial t}$ 描述物理量随时间的变化，第二项 $v\frac{\partial u}{\partial x}$ 描述物理量因流体运动而引起的空间变化。
对流方程的解决定了物理量在不同时间和空间的位置。例如，假设你把某种物质放入流动的水中，随着时间的推移，这种物质会随着水流扩散。对流方程能够帮助我们预测这种物质随时间和空间的分布情况。

1.3 迎风格式

迎风格式（Upwind Scheme）是求解偏微分方程中常用的数值离散方法，其根据物质传播的方向（例如流速 c>0 向右）选取前一个时间步上的“上风”点。如果流动方向为正，就用左侧点估计导数；如果方向为负，就用右侧点，就是选取前一时刻的点。

一维显式迎风格式（FTBS，First-order Upwind）公式：

$\frac{u_i^{n+1} - u_i^n}{\Delta t} + v \frac{u_i^n - u_{i-1}^n}{\Delta x} = 0 (v>0)\\\frac{u_i^{n+1} - u_i^n}{\Delta t} + v \frac{u_{i+1}^n - u_i^n}{\Delta x} = 0 (v<0)$

化简：

$u_i^{n+1} = u_i^n - \frac{v \Delta t }{\Delta x} ( u_i^n - u_{i-1}^n)(v>0)\\u_i^{n+1} = u_i^n - \frac{v \Delta t }{\Delta x} ( u_{i+1}^n - u_i^n)(v<0)$

其中 $n$ 表示节拍， $i$ 表示空间位置。

特点：

一阶精度（空间一阶，时间一阶）
稳定性好，只要满足 CFL 条件 $\frac{v \Delta t}{\Delta x} \leq 1$ 。
数值黏性大，会导致波形变平、失真。

2.实例仿真

2.1初始条件和边界条件

初始条件决定了在某一时刻（通常是 t=0）系统的状态，u(x,0)=f(x)表示在时刻 t=0 时，物理量 u 在空间各点的初始分布。如果没有初始条件，方程会缺乏起始时刻的物理背景，因此无法唯一地确定物理量在时间上的演化。

边界条件决定了系统在空间边界处的行为。空间的边界是实际系统的物理限制，方程的解在这些边界上的行为是通过边界条件来设定的。没有边界条件，方程在空间域的解会存在无穷多种可能性。常见类型边界类型有：

Dirichlet 边界条件：指定边界处物理量的值，例如：
$u(0,t)=g1(t),u(L,t)=g2(t)$

这表示在空间的两端（例如 x=0x=0 和 x=Lx=L）的物理量随时间变化。

Neumann 边界条件：指定边界处物理量的导数（例如梯度），通常与流动或流量相关：

$\frac{\partial u}{\partial x(0,t)}=h1(t),\frac{\partial u}{\partial x(L,t)}=h2(t)$

混合边界条件：同时使用 Dirichlet 和 Neumann 边界条件的组合。

2.2代码

正弦波 $sin(\frac{2\pi x}{25L} )$ 在空间中传播
初始条件为 $u_0=sin(\frac{2\pi x}{25L} )$

边界条件：u(1:100) = 0;u(Nx-50:Nx)=0

% 设置参数
L = 12; % 空间域长度
T = 4; % 总时间
Nx =1000; % 空间网格数
Nt = 400; % 时间步数
v = 0.7; % 流速
dx = L / Nx; % 空间步长
dt = T / Nt; % 时间步长
%稳定性
e = dx / abs(v) - dt;if e >= 0disp("稳定");
elsedisp("不稳定");
end% 初始条件（提高频率的正弦波）
x = linspace(0, L, Nx);
u0 = sin(2*pi*x / L*(25)); % 原来是2*pi，改为4*pi使波峰变多  波长:l =2*pi /(2*pi/L)% 数值解
u = u0;u(Nx-800:Nx)=0;% 创建一个GIF文件
filename = 'wave_animation.gif'; % GIF文件名
% 迎风格式求解
for t = 1:Nt
% 使用迎风格式更新ufor i = 2:Nxu(i) = u(i) - v*dt/dx * (u(i) - u(i-1));end% 边界条件：Dirichlet 条件u(1:100) = 0;u(Nx-50:Nx)=0;% 可视化plot(x, u, 'LineWidth', 2);axis([0 L -1.5 1.5 ]); % 空间域显示扩大到 L+5，右边多一些空白title(['Time = ', num2str(t*dt)]);xlabel('x');ylabel('u(x,t)');drawnow;% 捕捉当前帧frame = getframe(gcf);  % 获取当前帧% 将当前帧转换为图像[A, map] = rgb2ind(frame.cdata, 256, 'nodither'); % 对于GIF的第一帧，直接创建GIF文件if t == 1imwrite(A, map, filename, 'gif', 'LoopCount', inf, 'DelayTime', 0.05);else% 从第二帧开始，将其附加到GIF文件imwrite(A, map, filename, 'gif', 'WriteMode', 'append', 'DelayTime', 0.05);end
end

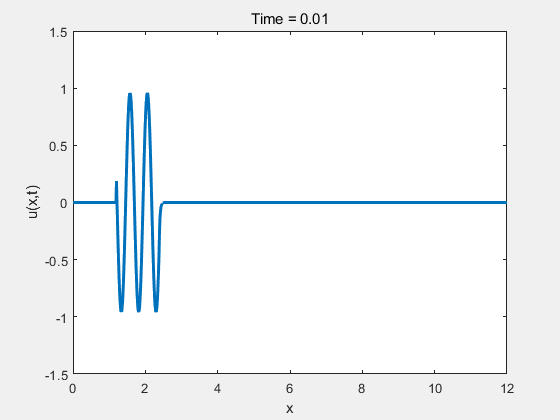

结果如下图所示：
