从甲方拿到一台 LK220，方方正正但是没有电源线。先去淘宝买了个 LED 灯用的 24VDC 直流电源和 3 脚插头，拧螺丝把电源线压紧，上电，亮机成功。之后接网线

虽然网口插上了，但是不知道怎么通讯。这玩意不像 USB 设备会有新设备和驱动，搜索文档发现要装 AutoThink，类似 IDE，相关的通讯连接配置都集成在 IDE 里

连通 IP

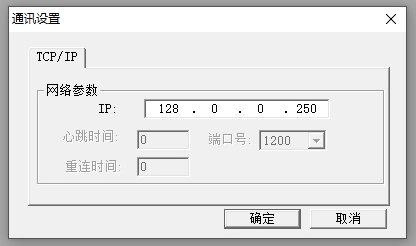

IDE 主要有两个地方和网络有关，在线->通讯设置 用于配置当前工程连接的 IP；工具->辅助工具->控制器操作 可以升级固件、IP扫描

猜一下流程应该是用小工具搜出来 IP 是什么，然后填到通讯设置里

1. 抓包看实际通讯方式

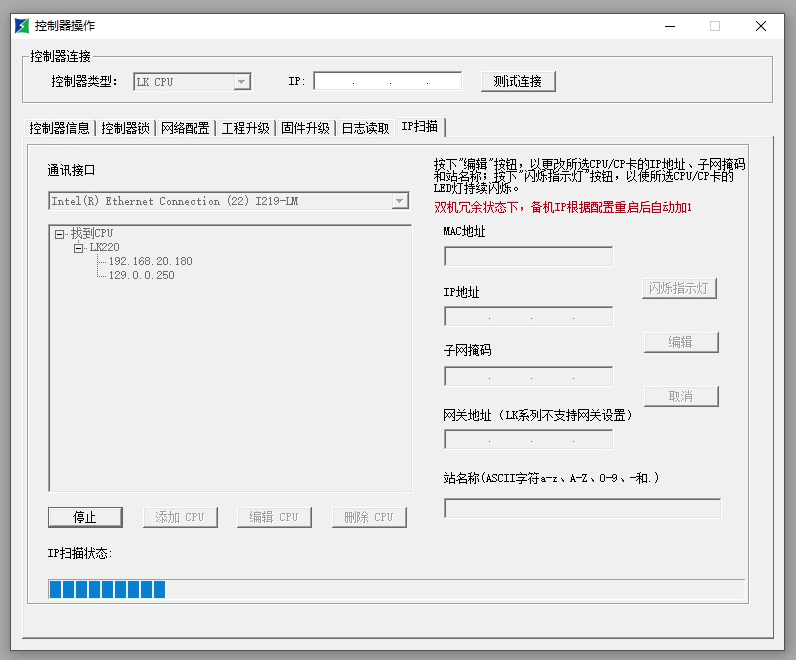

试了半天，用 IP 扫描可以找到 CPU，甚至可以闪烁指示灯，但是两个 IP 都不能测试连接

没招了装个 wireshark 抓包分析，发现这个通信方式不一样，很神奇：

1. 闪烁指示灯的命令是 UDP 广播的，可能 payload 里指定了要闪哪个灯，但是由于是广播所以所有设备都能收到
2. 一连上 wireshark 就能看到每秒会蹦出来一个 ARP 包，问 who is 192.168.20.xx, Tell 192.168.20.180。所以其实是 PLC 在主动连接一个固定 IP，要修改主机的 IP 改成 xx

修改主机 IP 后能立刻发现 wireshark 里出现大量数据交互，所以这个神奇的网络是由 PLC 连接主机的
