浅谈ColchisFM地震正演分析在地震资料解释中的作用（六）
地震资料解释
在上一期中，我们通过应用ColchisFM地震正演分析软件对灰岩裂缝背景下的“上洞下孔”、“上孔下洞”等复合地质目标体的地震响应特征，进行了初步探讨，对洞孔缝复合体（缝洞体）在地震剖面上对应的响应特征有了初步认识，了解到不同孔隙度大小的洞孔缝组合模型下较强的串珠状洞穴储层响应占主导地位，同时伴生着中等强度孔洞储层的杂乱断续反射特征以及微弱的断续近线性裂缝反射特征，这些特征跟实际缝洞体的分布形态有明显的结构相似性。本期接着跟各位分享应用ColchisFM地震正演分析软件对另外两种洞孔缝组合模式：“内洞外孔”、“内孔外洞”的地震响应特征进行正演分析，希望对大家的科研生产工作有一定的启发。

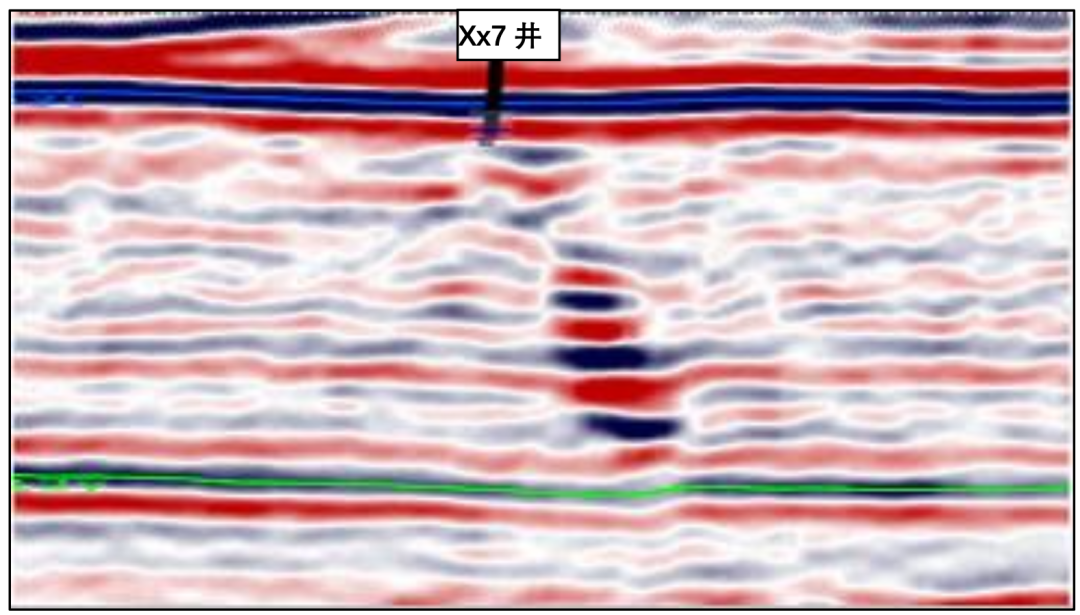

图1 我国塔里木盆地过Xx7井缝洞体地震剖面
在我国塔里木盆地碳酸盐岩地层中，断控缝洞体是重要的油气储集空间，见图1。断控缝洞体主要是沿着断裂、受溶蚀作用发育的洞穴、孔洞、裂缝复合体，横向变化快，非均质性强，这类储层的精确刻画一直是困扰石油地质勘探家的难题。一般情况下，我们需要从地震资料中将这些油气储集体识别并提取出来，那么洞穴、孔洞及裂缝复合体在地震剖面上表现什么特征，呈现什么样的地震响应呢？这就需要我们通过地震正演来加以论证识别。根据研究地区实际地震资料的分析，本次用于正演分析的子波是主频25Hz的雷克子波，长度80ms，如下图所示。

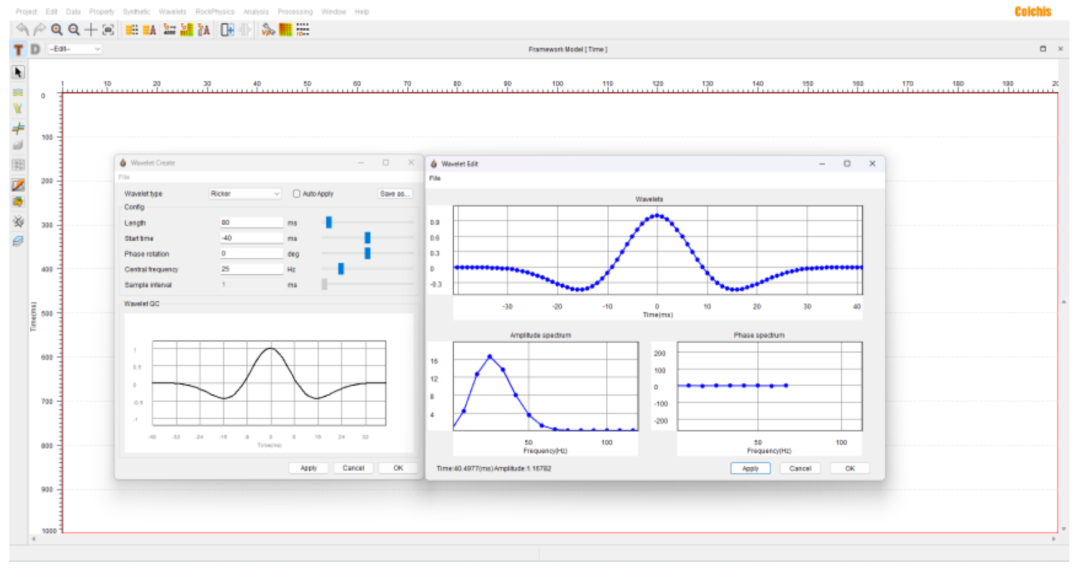

图2 用于本次正演分析的25Hz雷克子波
根据岩心照片观察测量及实际钻井地震资料分析认识，我们通过ColchisFM地震正演软件设计了多组不同孔隙度大小及洞穴、孔洞、裂缝复合体模型，包括低孔隙度组合的内洞外孔、内孔外洞模型，中孔隙度组合的内洞外孔、内孔外洞模型和高孔隙度组合的内洞外孔、内孔外洞模型（上一期我们设计并分析了“上洞下孔”、“上孔下洞” 两种洞穴、孔洞、裂缝复合体模型及地震正演响应），见图3，以便分析它们在地震上的响应特征差异，并进行了地震正演分析，见图4、图5。

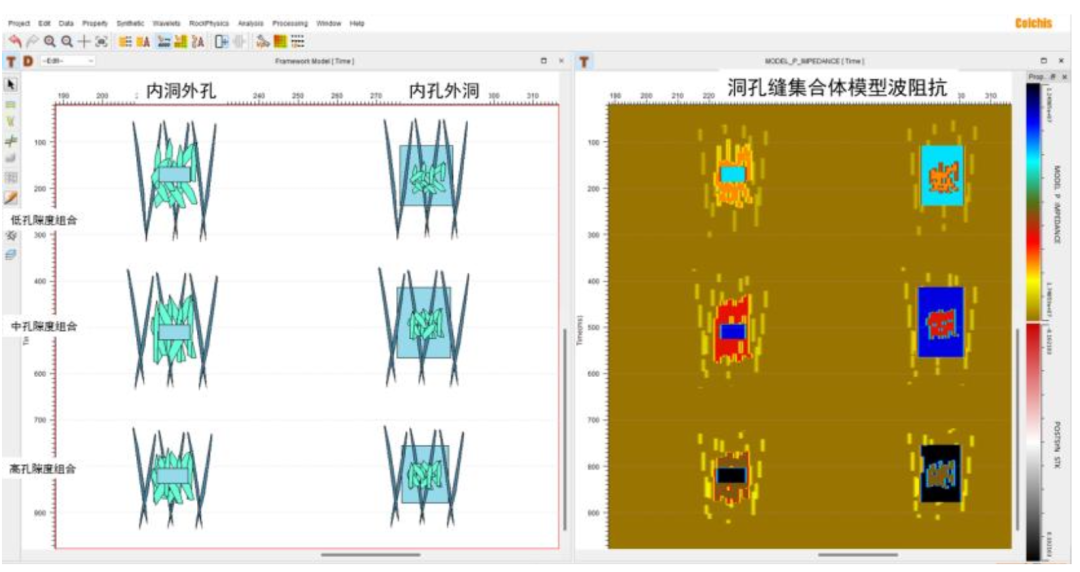

图3 不同孔隙度大小的洞孔缝组合模型及对应波阻抗

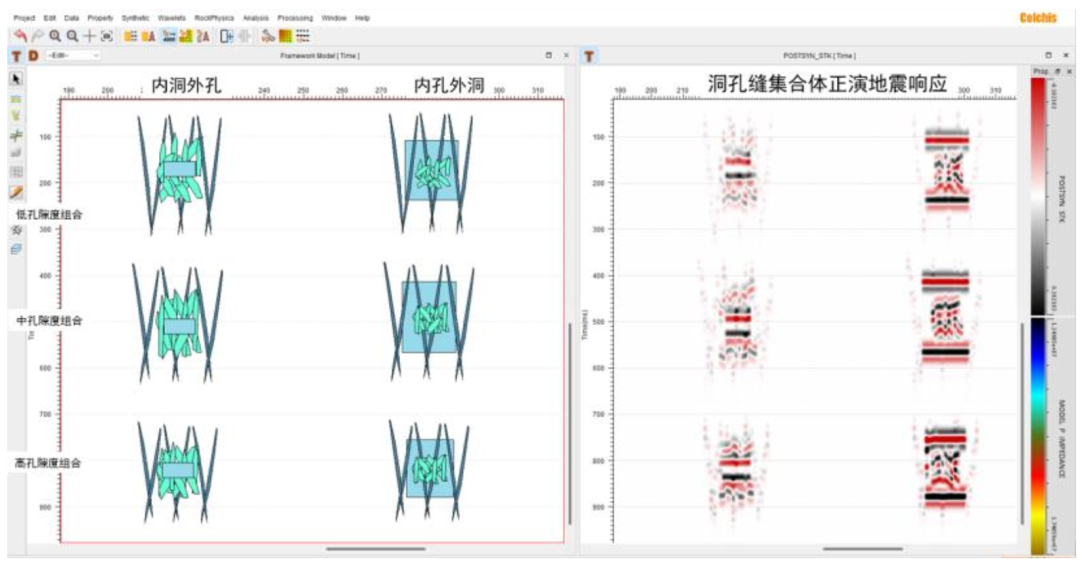

图4 不同孔隙度大小的洞孔缝组合模型及对应地震正演响应（变密度显示）

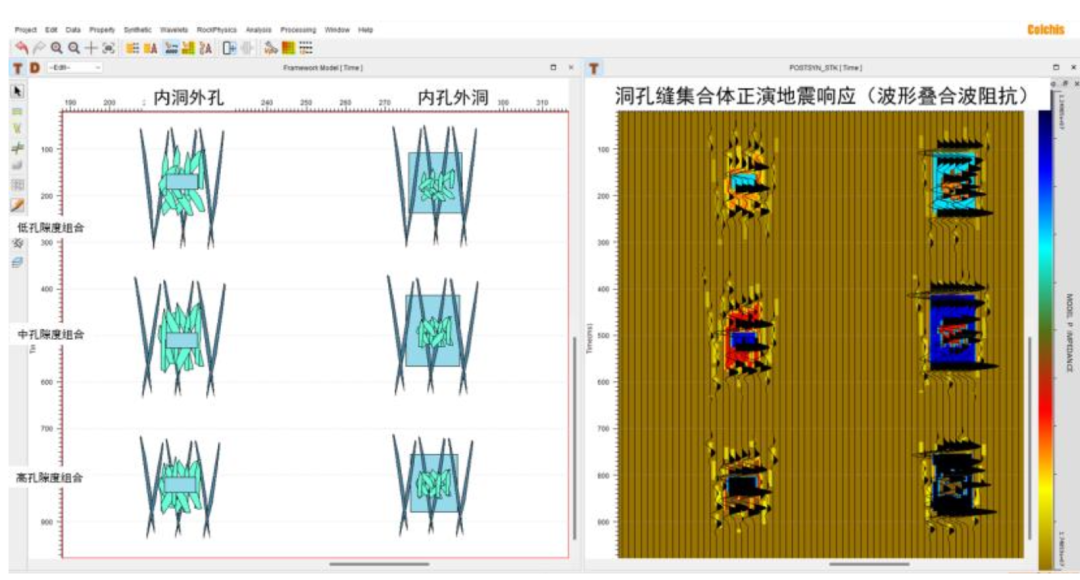

图5 不同孔隙度大小的洞孔缝组合模型及对应地震正演响应（波形显示）
对比以上不同孔隙度大小的洞孔缝组合模型及对应地震正演响应结果，可以看到洞孔缝复合体（缝洞体）在地震剖面上对应的响应特征为较强的串珠状洞穴储层响应占主导，同时伴生着中等强度孔洞储层的杂乱断续反射特征以及微弱的断续近线性裂缝反射特征，跟实际缝洞体的分布形态有明显的结构相似性；另外，从不同孔隙度大小的洞孔缝组合模型地震正演响应的能量特征上也能看到，随着洞孔缝整体孔隙度的增加，整体复合体反射的能量也逐渐增强，也就是说，地震剖面上洞孔缝复合体的能量越强，对应于洞孔缝复合体孔隙度就越大（与上一期的“上洞下孔”、“上孔下洞”复合地质目标体的地震响应特征一致），这就说明，洞孔缝复合储集体在地震剖面上的能量对应于洞孔缝储集体的规模，即地震剖面上洞孔缝复合体反射目标的能量越强，对应于油气储集层的潜在储量规模就越大，那么，这些洞孔缝复合体作为油气储集层的储集能力就越强。
通过本次不同洞孔缝复合体模型的ColchisFM正演分析实例讲解，希望能够帮助大家建立起洞孔缝复合储集体在地震剖面上的反射特征模式，能够帮助大家更好地认识缝洞体、识别缝洞体，找到更好的缝洞体储集体！为油田增储上产添砖加瓦。
ColchisFM
以上洞孔缝复合体模型的设计及地震正演分析过程均是通过ColchisFM国产地震正演软件实现，该软件的最大特点就是操作起来简单便捷高效，地震正演结果“所画即所得”，希望大家在实际工作中能灵活应用ColchisFM地震正演分析软件，以帮助我们更清醒地认识地震记录的本质，帮助我们去伪存真，并建立起不同地质目标的地震响应特征模式，帮助我们找到更真实可靠的油气地质目标，提高钻井成功率。也希望更多的地球物理及地质工作者能够更加重视地震正演分析在地震资料解释中的作用。
