ZYNQ平台中断服务函数中的变量不加volatile修饰导致的奇怪问题解决

ZYNQ7020平台，调用AXI-Quad SPI IP，中断方式传输数据。

uint8_t doing = 0;int main()
{spi_init();gic_init();while(1){doing = 1;XSpi_Transfer(...);while(doing);delay_ms(500);xil_printf("send done\r\n");}
}void handler(void *CallBackRef, u32 StatusEvent, u32 ByteCount)
{doing = 0;
}

就是对SPI外设初始化，并使能中断，在中断服务函数中将doing变量置为0，在主函数中发送完成后，如果doing=0，则表明发送完成，可以进行下一次发送。

实际现象是，在SDK中使用debug版本的elf文件在线调试，发现程序可以正常运行。
但是如果将编译版本改为release，并将release.elf固化到QSPI中，发现程序会卡死在while(doing)处，表明doing的值并没有置为0。

而且如果使用release.elf在线调试，现象和固化后一致，也是doing无法置0。

猛然想起，中断复位函数中改变的变量应该加volatile修饰，所以将doing定义为如下:

volatile uint8_t doing = 0;

再次测试，发现无论是debug版本还是release版本elf文件，进行在线调试或者固化，运行现象都正常。

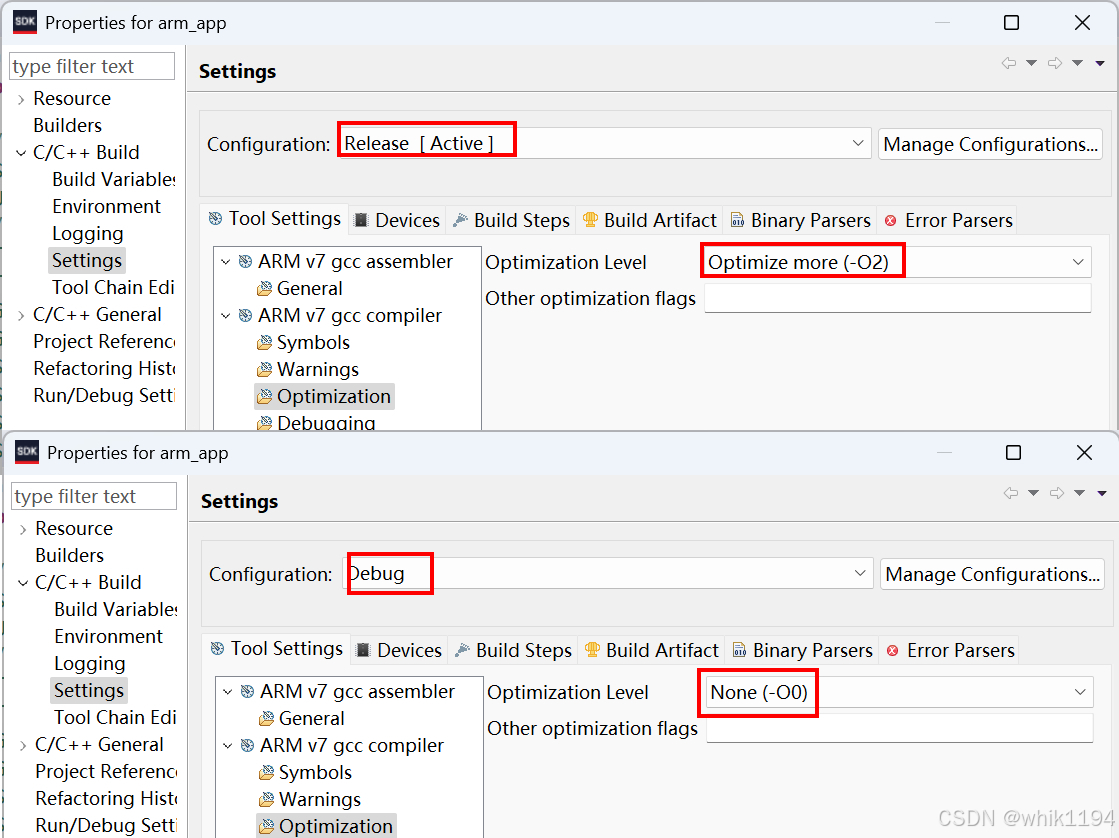

通过查看SDK默认的编译器优化等级配置，发现debug版本编译时无优化，而release版本编译时优化等级为-O2。

看来这里也是一个问题，所以把release版本优化等级也改为了无优化，取消volatile修饰，再次进行在线调试和固化运行，结果也是一切正常，符合设计。

所以，总结两点：

1. 如果对elf程序文件大小不敏感，release版本编译可以不进行优化。
2. 凡是在中断服务函数中修改的变量，都必须加上volatile修饰，以避免意想不到的结果。

为了彻底搞明白这个问题，我把这个问题丢给了DeepSeek，以下是它的回答：

问：为什么中断中改变的变量要加volatile修饰

说得非常好！这是一个嵌入式系统编程中至关重要且经典的问题。

简单直接的回答是：为了防止编译器进行“过度优化”，从而生成错误的代码，导致程序无法读取到变量在中断中的最新值。

下面我们进行详细的分解说明：

1. 核心问题：编译器的“视角”局限性

编译器在将你的C代码翻译成机器码时，会进行各种优化来让代码跑得更快、体积更小。其中一种常见的优化叫做 “冗余加载消除”。

编译器在分析你的main函数（或任何非中断函数）时，它不知道也无法感知这个变量会被一个异步发生的中断服务程序（ISR）修改。在它看来，这个变量的值只能被当前的执行流改变。

一个没有 volatile 的危险例子：

int flag = 0; // 用于在ISR和main之间通信的标志位// 中断服务程序
void IRS_Handler(void) {flag = 1; // 中断发生，设置标志位
}// 主循环
int main(void) {while (1) {if (flag) { // 检查标志位do_something(); // 如果标志位为真，执行某些操作flag = 0; // 清除标志位}}
}

编译器可能会这样“思考”（优化）：

1. 在main函数的while循环中，它第一次读取flag的值到CPU寄存器（比如R0）。
2. 编译器发现，在循环体内，没有任何代码会修改flag（它看不到IRS_Handler！）。
3. 因此，它“聪明地”认为：flag的值永远不会变，每次判断if(flag)都用同一个值（最初读到的0），重复从内存读取是浪费性能。
4. 优化后的机器码可能看起来像这样：

   main:ldr  r1, =flag    ; 将flag的地址加载到寄存器r1ldrb r0, [r1]     ; 【第一次】将flag的值从内存加载到寄存器r0
   loop:cmp  r0, #0       ; 检查寄存器r0的值（即flag）是否为0beq  loop         ; 如果为0，跳回loop继续循环（死循环！）...               ; 永远执行不到这里


   看到了吗？flag的值只从内存中读取了一次，之后就一直在使用寄存器r0中的副本。即使中断发生，IRS_Handler将内存中的flag改为了1，但main函数使用的r0寄存器里的值依然是0，它永远也检测不到这个变化，程序就“死”在了这个循环里。

2. volatile 关键字的作用

volatile 关键字就是用来告诉编译器：“这个变量是易变的，它的值可能会被当前代码之外的代理改变（比如中断、硬件寄存器、另一个线程），你不能对它做任何假设性的优化。”

它的具体含义是：

• 禁止编译器将变量缓存在寄存器中，每次使用都必须老老实实地从内存中重新读取。
• 防止编译器调整指令顺序（与另一个关键字memory barrier相关），确保对volatile变量的操作顺序在生成的汇编代码中得到严格保持。

修正后的例子：

volatile int flag = 0; // 加上 volatile 修饰！void IRS_Handler(void) {flag = 1;
}int main(void) {while (1) {if (flag) {      // 每次都会从内存地址读取flag的最新值do_something();flag = 0;}}
}

现在，编译器生成的代码会是这样：

main:ldr  r1, =flag    ; 将flag的地址加载到寄存器r1
loop:ldrb r0, [r1]     ; 【每次循环】都从内存加载flag的值到r0cmp  r0, #0       ; 检查新值beq  loop         ; 如果为0，继续循环...               ; 如果不为0，执行后续操作

这样，无论中断何时发生，main函数都能在下次循环时读取到最新的、正确的flag值。

总结：何时使用 volatile？

在嵌入式编程中，你必须在以下情况下使用 volatile：

1. 在中断服务程序（ISR）和主程序（或非ISR任务）之间共享的变量。（正如上面的例子）
2. 在多线程（或RTOS任务）之间共享的变量（虽然对于多线程，通常还需要更强的同步机制如互斥锁，但volatile是基础要求）。
3. 映射到内存的硬件寄存器。例如：

   #define GPIO_DATA (*(volatile unsigned int *)0x40000000)


   这个指针指向一个硬件地址，其值会由硬件外设（如引脚电平）改变，编译器绝不能优化对它的访问。

重要提醒：
volatile 只解决了“可见性”问题（即确保读到最新值），但它并不保证操作的“原子性”。例如，对一个volatile uint32_t的写入在32位机器上是原子的，但在8位机器上可能需要多条指令。如果同时被中断打断，可能会写入错误的数据。对于复杂的共享数据，通常需要暂时关闭中断来进行保护。
