Calico-基本安装、IPIP同节点通信和Proxy_ARP实践 Day01

1. Calico基础介绍

1.1 简介

Calico是一个网络和安全解决方案，它使Kubernetes工作负载和非Kubernetes/遗留工作负载能够无缝安全地通信。

1.2 网络模式

1.2.1 BGP 模式

• 作用：使用 BGP（边界网关协议）动态路由协议，节点之间通过 BGP 交换路由信息。
• 优势：适合大规模部署，提供灵活的网络拓扑。
• 场景：本地数据中心、多租户环境。

1.2.2 IPIP 模式

• 作用：使用 IP-in-IP 封装协议，将一个 IP 数据包封装在另一个 IP 数据包中。
• 优势：适用于跨子网通信，但会增加额外的封装和解封开销。
• 场景：跨可用区云环境。

1.2.3 VXLAN 模式

• 作用：使用 VXLAN（虚拟可扩展局域网）封装协议（MAC in UDP），通过 UDP 封装数据包。
• 优势：适用于需要跨越多个数据中心或需要二层互联的场景。
• 场景：传统网络环境。

1.3 节点要求

• X86-64、arm64、ppc64le或s390x处理器。
• 2CPU、2GB内存。
• 10GB可用磁盘空间。
• RedHat Enterprise Linux 7. x+、CentOS 7. x+、Ubuntu 16.04+、or Debian 9.x+。
• 确保Calico能够管理主机上的cali和tunl接口。

2. Calico环境准备

2.0 服务器多网卡部署calico的注意事项

如果服务器上有多张网卡在用，并且都在使用，而且第一张网卡不叫eth0或者要使用的网卡不是第一张，那么我们需要手动添加一项配置来指定网卡，否则calico-node会启动失败：

• IP_AUTODETECTION_METHOD=first-found：这个是默认值，自动选择第一个网卡。
• IP_AUTODETECTION_METHOD=interface=eth.*：这个配置就是选择指定网卡，可以指定具体的网卡名称如eth0，也支持正则表达式。注意：不同版本的calico配置方式不同，一定要根据对应版本的calico官方文档来改！比如我3.23的配置方式如下：

执行命令（calico-node已经部署完了）：calico会从指定正则表达式中，选一个匹配的接口来选择IP地址。

kubectl set env daemonset/calico-node -n kube-system IP_AUTODETECTION_METHOD=interface=eth.*

执行完后，ds calico-node中就会生成这个配置（calico-node部署前，可以手动添加该配置）：

还有很多其他的配置方法，比如排除不需要的接口，详细的还是看官方文档。

2.1 安装集群

直接用kind快速部署

# clone相关文件后，主要改image 配置，还有需要多加一个node节点

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# cat 1-setup-env.sh
……省略部分输出
nodes:
  - role: control-plane
  - role: worker
  - role: worker # 多加一个
……省略部分输出

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# grep 'image' 1-setup-env.sh
#cat <<EOF | kind create cluster --name=calico-ipip --image=kindest/node:v1.27.3 -v=9 --config=-
cat <<EOF | kind create cluster --name=calico-ipip --image=registry.cn-beijing.aliyuncs.com/sanhua-k8s/kindest_node:v1.27.3 -v=9 --config=-


root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# grep 'image:' cni.yaml
      - image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool


root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# grep 'image:' calico.yaml
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          #image: 192.168.2.100:5000/calico/cni:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_cni:v3.23.2
          #image: 192.168.2.100:5000/calico/node:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_node:v3.23.2
          #image: 192.168.2.100:5000/calico/kube-controllers:v3.23.2
          image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/calico_kube-controllers:v3.23.2


# 安装集群
root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# sh 1-setup-env.sh

# 安装完毕
root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl get no
NAME                        STATUS   ROLES           AGE     VERSION
calico-ipip-control-plane   Ready    control-plane   3m40s   v1.27.3
calico-ipip-worker          Ready    <none>          3m17s   v1.27.3
calico-ipip-worker2         Ready    <none>          3m16s   v1.27.3


root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl get po -A
NAMESPACE            NAME                                                READY   STATUS    RESTARTS   AGE
kube-system          calico-kube-controllers-8658f6b5f5-x7kkf            1/1     Running   0          10m
kube-system          calico-node-7tvfs                                   1/1     Running   0          10m
kube-system          calico-node-9lgjg                                   1/1     Running   0          10m
kube-system          coredns-5d78c9869d-bvlzv                            1/1     Running   0          11m
kube-system          coredns-5d78c9869d-bxrhv                            1/1     Running   0          11m
kube-system          etcd-calico-ipip-control-plane                      1/1     Running   0          11m
kube-system          kube-apiserver-calico-ipip-control-plane            1/1     Running   0          11m
kube-system          kube-controller-manager-calico-ipip-control-plane   1/1     Running   0          11m
kube-system          kube-proxy-66299                                    1/1     Running   0          11m
kube-system          kube-proxy-dzwqd                                    1/1     Running   0          11m
kube-system          kube-scheduler-calico-ipip-control-plane            1/1     Running   0          11m
local-path-storage   local-path-provisioner-6bc4bddd6b-qwrv2             1/1     Running   0          11m

2.2 安装calicoctl

注意版本

root@localhost:/home/xiets# wget https://github.com/projectcalico/calico/releases/download/v3.23.2/calicoctl-linux-amd64
root@localhost:/home/xiets# chmod +x calicoctl-linux-amd64
root@localhost:/home/xiets# mv calicoctl-linux-amd64 /usr/local/bin/calicoctl
root@localhost:/home/xiets# calicoctl version
Client Version:    v3.23.2
Git commit:        a52cb86db
Cluster Version:   v3.23.2
Cluster Type:      k8s,bgp,kubeadm,kdd

2.3 查看k8s集群中的ip地址池

2.3.1 kubectl查看

root@localhost:/home/xiets# kubectl get ippool -o yaml
apiVersion: v1
items:
- apiVersion: crd.projectcalico.org/v1
  kind: IPPool
  metadata:
    annotations:
      projectcalico.org/metadata: '{"uid":"d3ce5646-cbc8-4c8d-b98f-a4f5c7b84335","creationTimestamp":"2025-02-01T08:37:42Z"}'
    creationTimestamp: "2025-02-01T08:37:42Z"
    generation: 1
    name: default-ipv4-ippool
    resourceVersion: "669"
    uid: c4f5db22-0cbf-4c8a-b2af-66865885ad96
  spec:
    allowedUses:
    - Workload
    - Tunnel
    blockSize: 26
    cidr: 10.244.0.0/16 # 指定Pod IP 池的地址范围。
    ipipMode: Always # 无论Pod是否位于同一子网内，所有Pod之间的通信都将通过 IPIP（IP-in-IP）封装进行。
    natOutgoing: true
    nodeSelector: all() # all（），表示cidr地址池适用于所有node节点，也可以通过正则来选择node。
    vxlanMode: Never # 禁用 VXLAN（虚拟可扩展局域网）封装模式，它和ipipMode只能有一个是Always。
kind: List
metadata:
  resourceVersion: ""

2.3.2 calicoctl查看

root@localhost:/home/xiets# calicoctl get ippool -owide
NAME                  CIDR            NAT    IPIPMODE   VXLANMODE   DISABLED   DISABLEBGPEXPORT   SELECTOR
default-ipv4-ippool   10.244.0.0/16   true   Always     Never       false      false              all()


# json格式显示
root@localhost:/home/xiets# calicoctl get ippool -ojson
{
  "kind": "IPPoolList",
  "apiVersion": "projectcalico.org/v3",
  "metadata": {
    "resourceVersion": "5998"
  },
  "items": [
    {
      "kind": "IPPool",
      "apiVersion": "projectcalico.org/v3",
      "metadata": {
        "name": "default-ipv4-ippool",
        "uid": "c4f5db22-0cbf-4c8a-b2af-66865885ad96",
        "resourceVersion": "669",
        "creationTimestamp": "2025-02-01T08:37:42Z"
      },
      "spec": {
        "cidr": "10.244.0.0/16",
        "vxlanMode": "Never",
        "ipipMode": "Always",
        "natOutgoing": true,
        "blockSize": 26,
        "nodeSelector": "all()",
        "allowedUses": [
          "Workload",
          "Tunnel"
        ]
      }
    }
  ]
}

2.4 创建cni

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# cat cni.yaml
apiVersion: apps/v1
kind: DaemonSet
#kind: Deployment
metadata:
  labels:
    app: wluo
  name: wluo
spec:
  #replicas: 2
  selector:
    matchLabels:
      app: wluo
  template:
    metadata:
      labels:
        app: wluo
    spec:
      # 1.Share IPC
      #hostIPC: true
      # 2.Share host Network
      #hostNetwork: true
      # 3.Inherit the process ID from the host
      #hostPID: true
      volumes:
      - name: host
        hostPath:
          path: /
          type: Directory
      containers:
      - image: registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool
        name: nettoolbox
        volumeMounts:
        - name: host
          mountPath: /host
        env:
          - name: NETTOOL_NODE_NAME
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
        securityContext:
          privileged: true
---
apiVersion: v1
kind: Service
metadata:
  name: wluo
spec:
  type: NodePort
  selector:
    app: wluo
  ports:
  - name: wluo
    port: 80
    targetPort: 80
    nodePort: 32000



root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl apply -f cni.yaml
daemonset.apps/wluo created
service/wluo created

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl get po
NAME         READY   STATUS    RESTARTS   AGE
wluo-2276d   1/1     Running   0          14s
wluo-2fczc   1/1     Running   0          14s

2.4.1 检查nodeport

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# curl 172.18.0.2:32000
PodName: wluo-2fczc | PodIP: eth0 10.244.79.1/32
root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# curl 172.18.0.2:32000
PodName: wluo-2276d | PodIP: eth0 10.244.51.197/32

2.5 calico安装完毕后，产生的虚拟网卡

• cali*接口：这些接口是 Calico 创建的虚拟接口，用于连接 Pod 和宿主机网络。每个 Pod 都会有一个对应的 cali* 接口。
• tunl0接口：在 IPIP 模式下，Calico 会创建一个 tunl0 接口，用于封装和解封装 IP-in-IP 数据包。

3. Ip-in-Ip模式下同节点pod通信

3.1 Enable IPIP配置介绍

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# vim calico.yaml
…………省略部分内容
          # Enable IPIP
            - name: CALICO_IPV4POOL_IPIP
              value: "Always"
…………省略部分内容

上述配置含义：

CALICO_IPV4POOL_IPIP：是 Calico中的一个环境变量，用于配置 IPv4 地址池的 IP-in-IP 封装模式。

• Always：此设置会强制 Calico 对所有流量使用 IP-in-IP 封装，即使节点在同一个子网中也会进行封装。

除了Always的其他可选值：

• CrossSubnet：仅在跨子网的节点之间启用 IP-in-IP 封装，同子网的直接路由了。

• Never：完全禁用 IP-in-IP 封装（仅适用于节点在同一子网中的情况）。

3.2 创建测试pod

root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl run cc --image=registry.cn-beijing.aliyuncs.com/sanhua-k8s/nettool --restart=Never
pod/cc created


root@localhost:~/wcni-kind/LabasCode/calico/01-calico-ipip# kubectl get po -o wide
NAME         READY   STATUS    RESTARTS   AGE     IP              NODE                        NOMINATED NODE   READINESS GATES
cc           1/1     Running   0          22s     10.244.244.66   calico-ipip-worker2         <none>           <none>
wluo-mlbkd   1/1     Running   0          3m29s   10.244.244.65   calico-ipip-worker2         <none>           <none>
wluo-txtb4   1/1     Running   0          3m29s   10.244.51.193   calico-ipip-control-plane   <none>           <none>
wluo-wq6q4   1/1     Running   0          3m29s   10.244.79.5     calico-ipip-worker          <none>           <none>

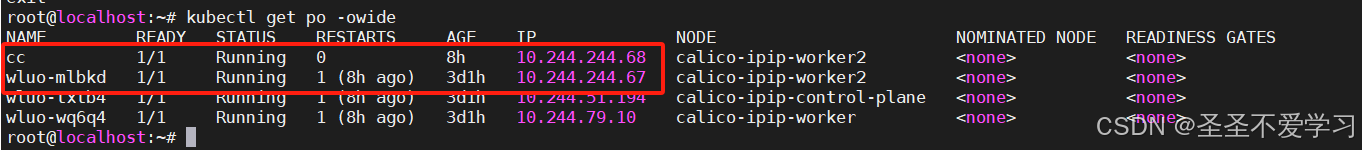

可以看到新建的cc和另一个pod都在worker2，接下来可以测试了。

3.3 pod与虚拟网卡关系对应查看

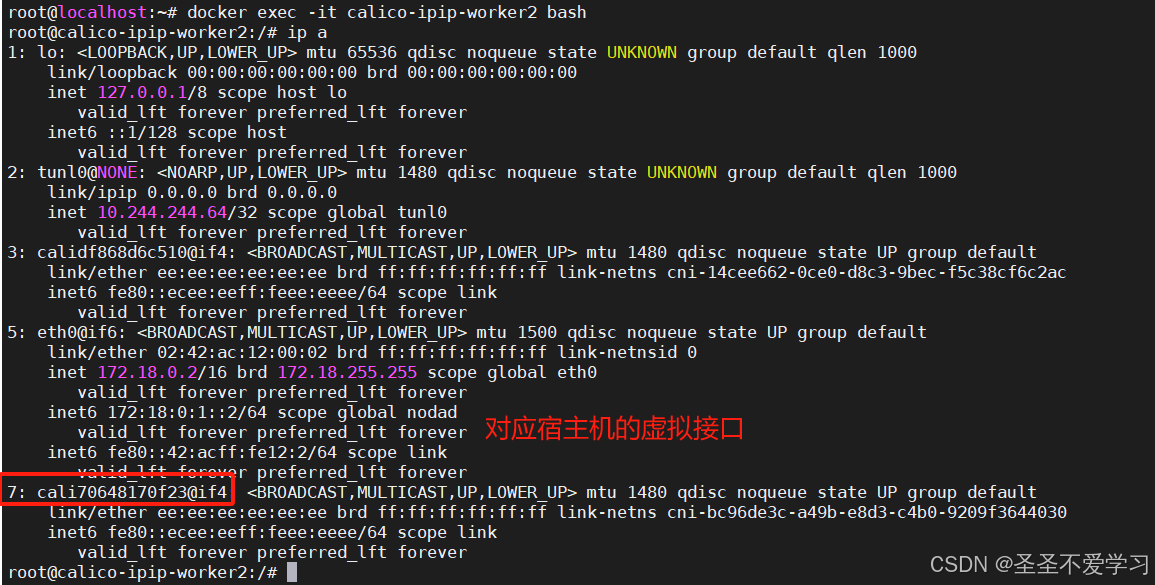

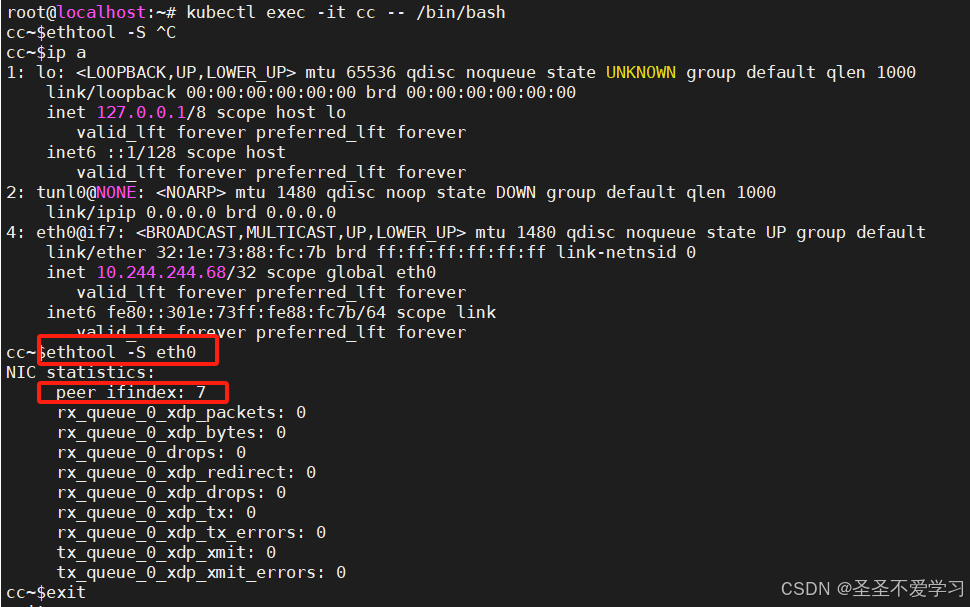

3.3.1 源pod

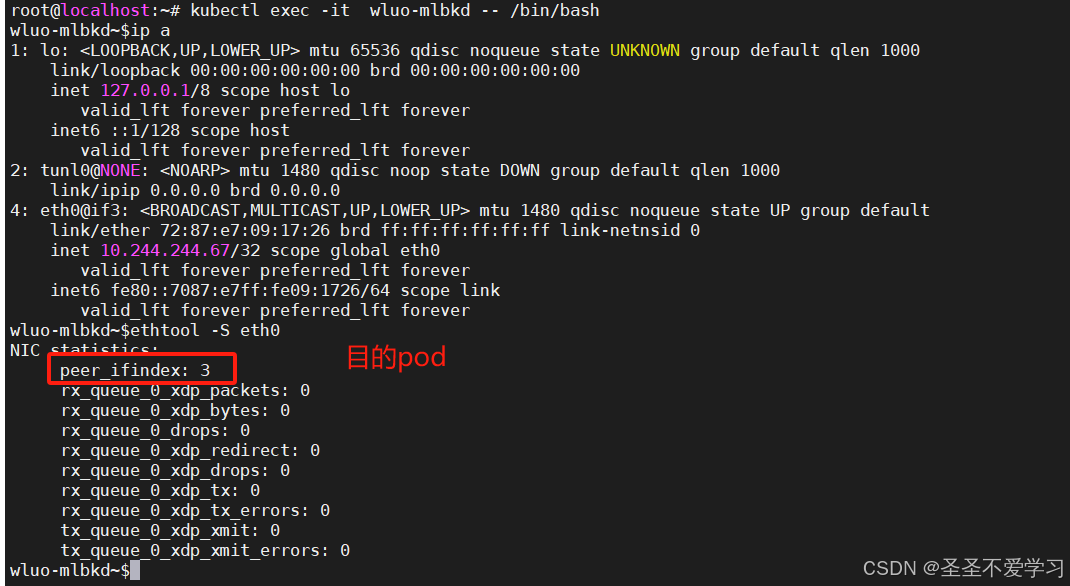

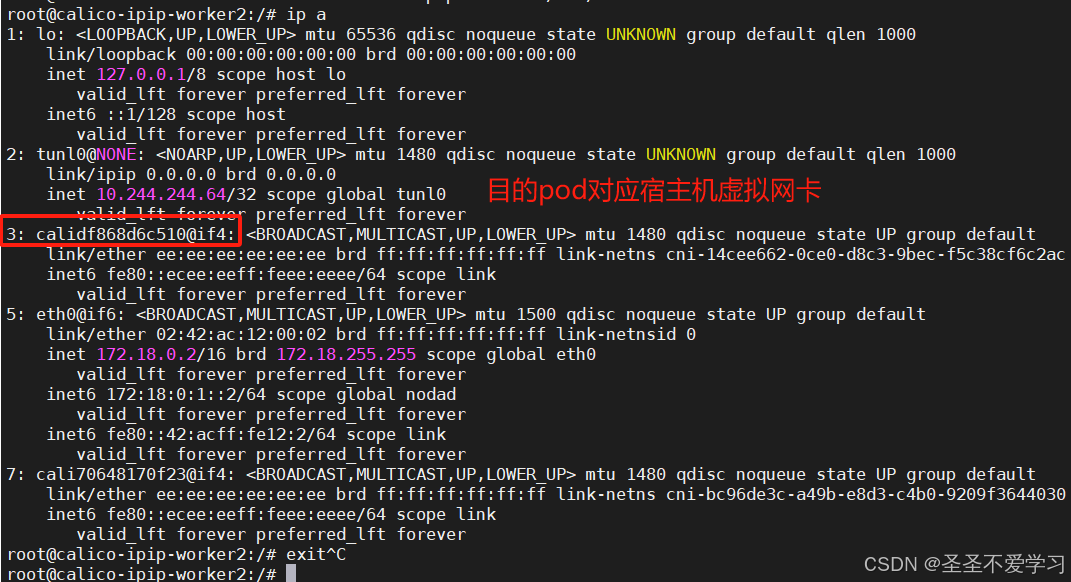

3.3.2 目的pod

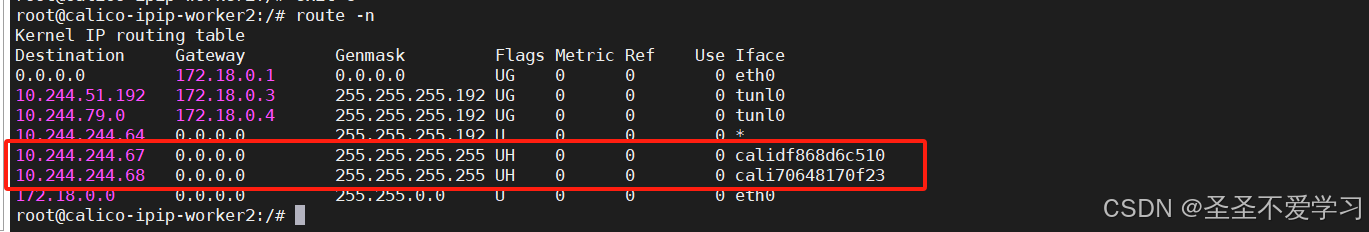

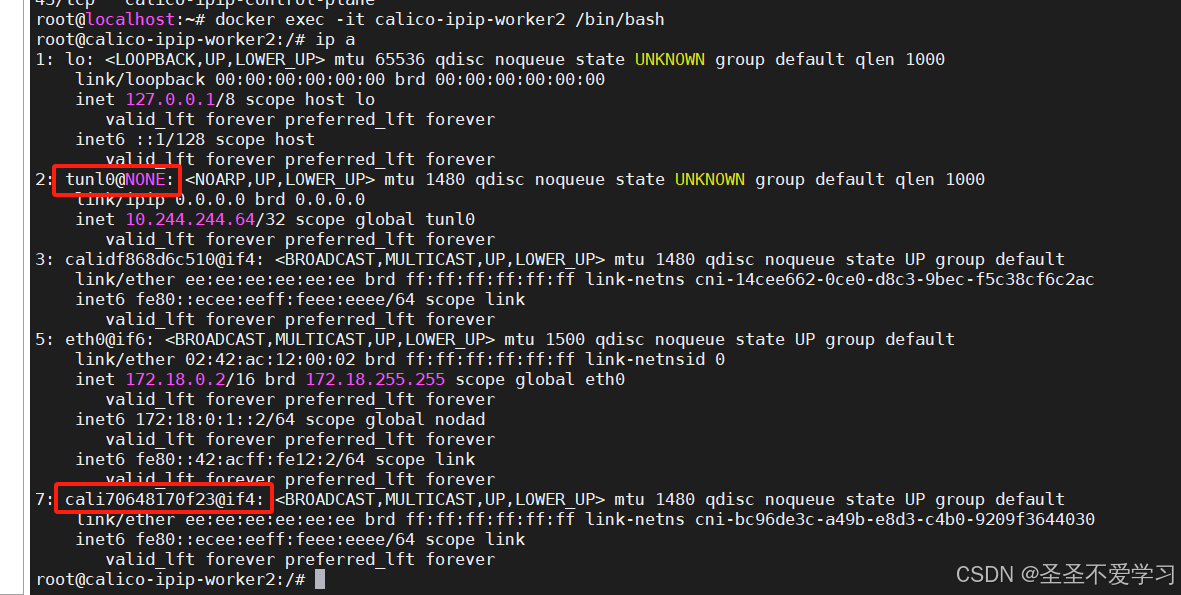

3.3.3 宿主机route -n 查看

这种办法更加简单粗暴

3.3.4 网络拓扑（同节点pod通信过程）

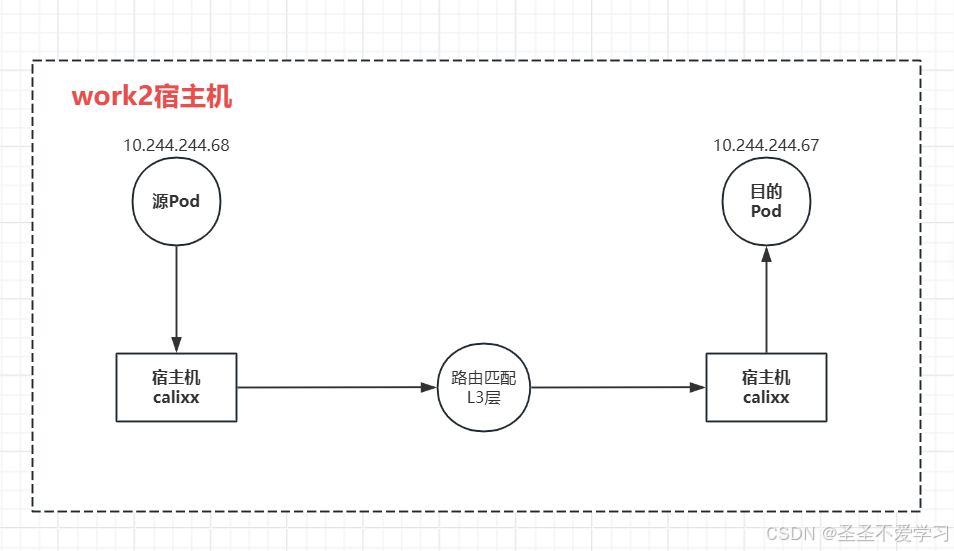

同节点pod通信过程：

• 源pod先查自己的路由表，发现只能通过默认路由走eth0出去，由默认的网关地址转发请求。
• pod eth0请求到达宿主机calixx虚拟网卡。
• 进行宿主机路由匹配，然后到达目的pod对应的calixx虚拟网卡。
• 转发请求到目的pod的eth0网卡。

3.4 同节点pod通信抓包

3.4.1 源pod中抓包

3.4.1.1 tcpdump抓包（终端一）

cc~$tcpdump -pne -i eth0

3.4.1.2 ping目的pod的ip（终端二）

cc~$ping 10.244.244.67 -c 1

3.4.1.3 报文分析（终端一）

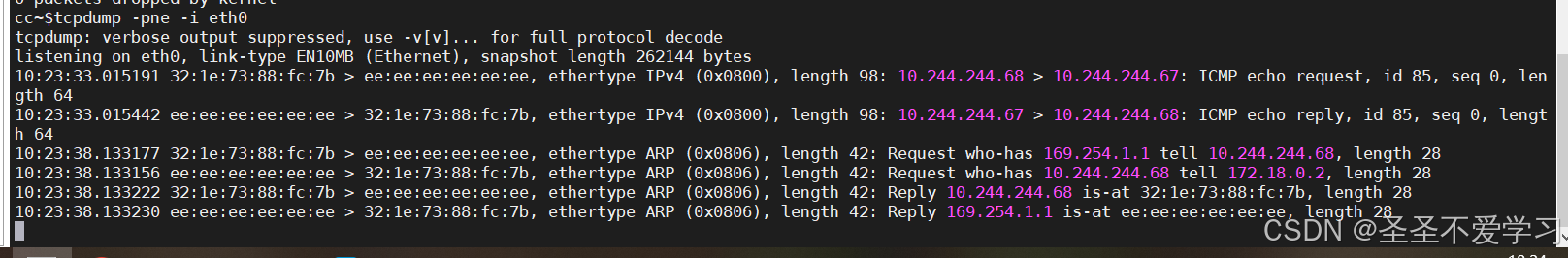

10:23:33.015191 32:1e:73:88:fc:7b > ee:ee:ee:ee:ee:ee, ethertype IPv4 (0x0800), length 98: 10.244.244.68 > 10.244.244.67: ICMP echo request, id 85, seq 0, length 64

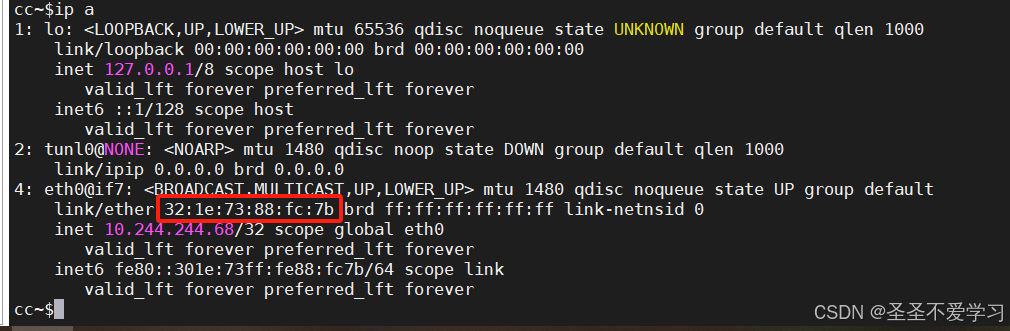

• 32:1e:73:88:fc:7b：源pod的mac地址。

• 10.244.244.68 > 10.244.244.67：源pod ip地址和目的pod的ip地址。

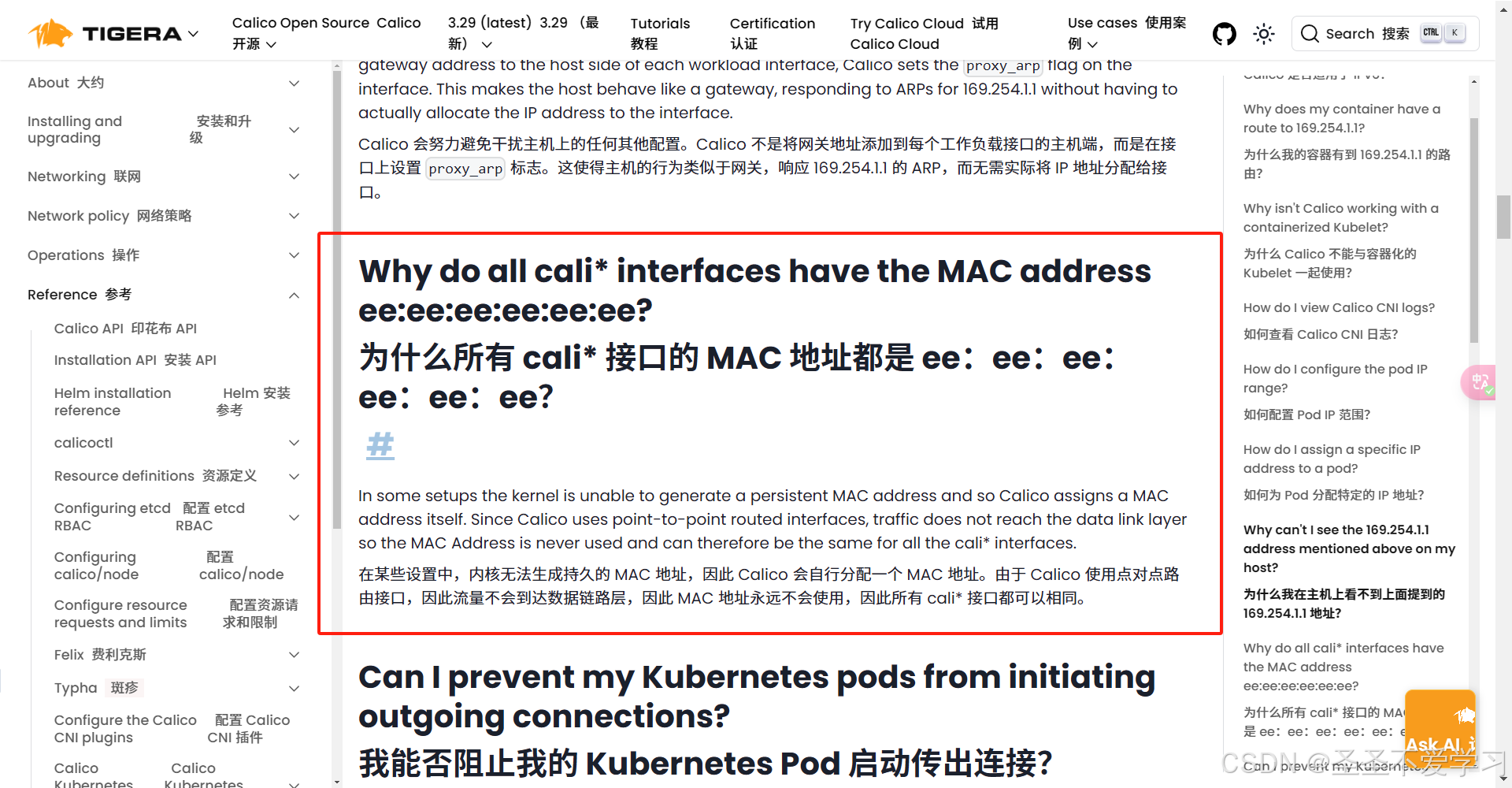

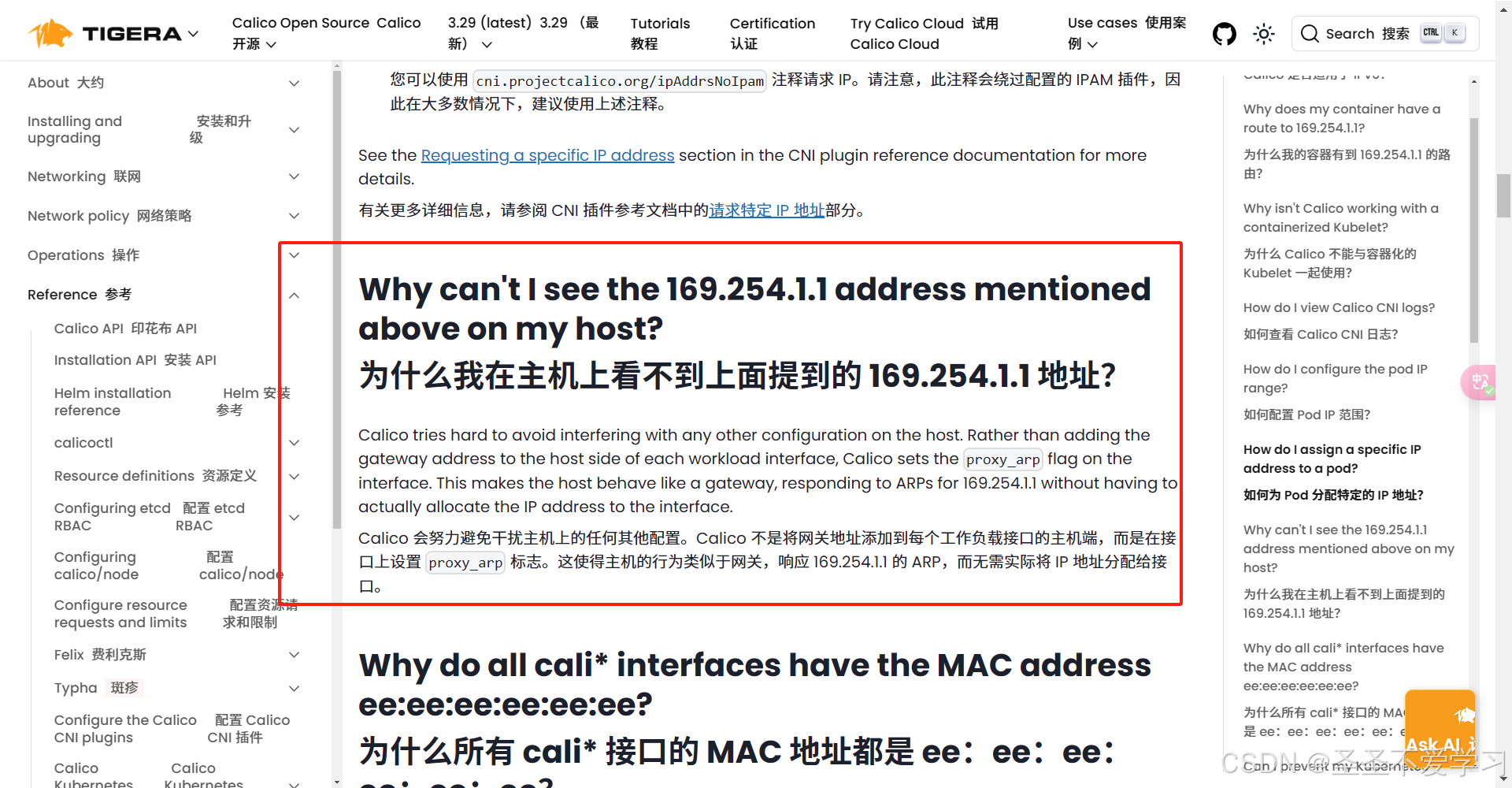

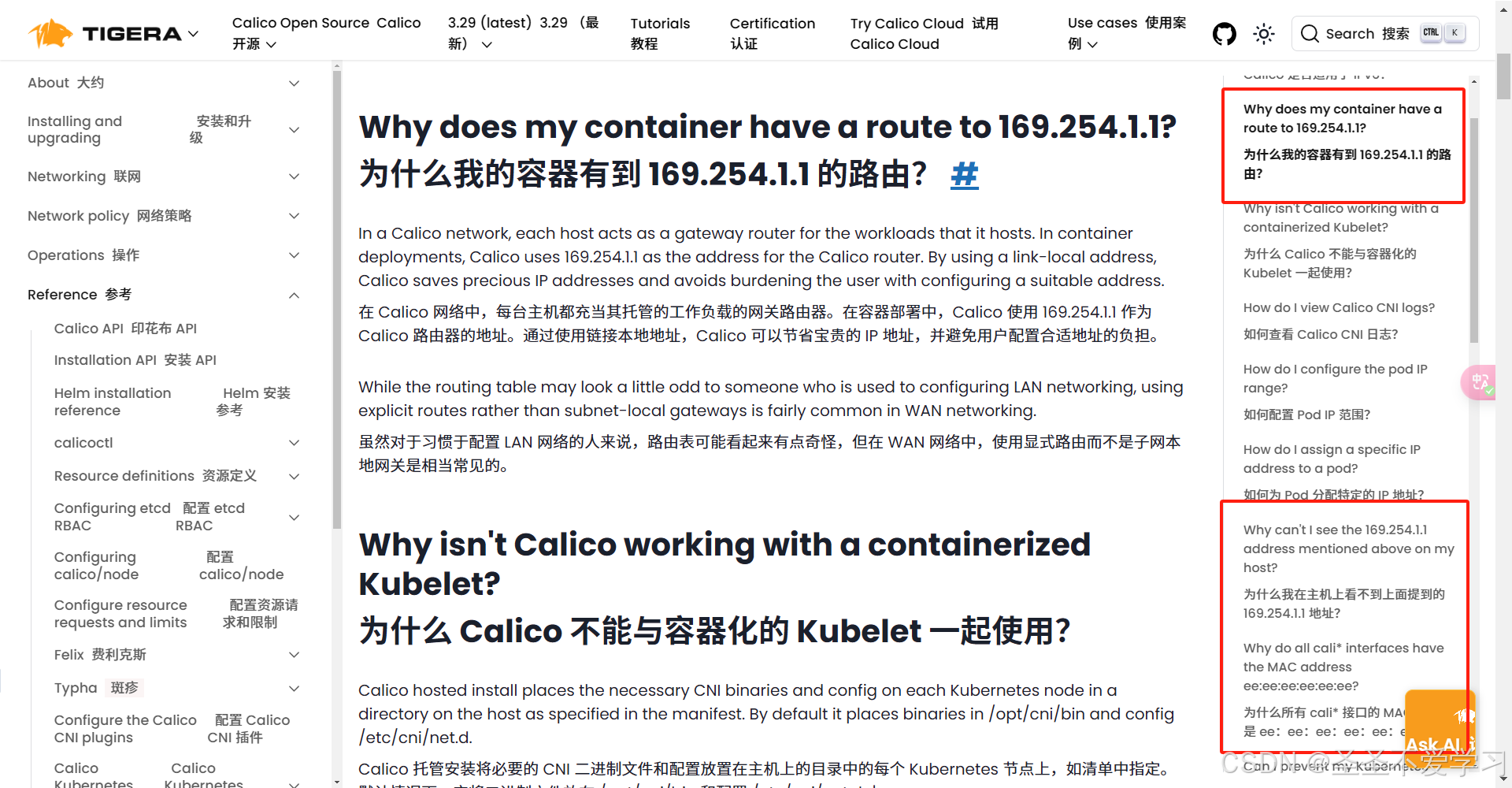

ee:ee:ee:ee:ee:ee是啥？默认路由中的169.254.1.1是啥？

这里可以查calico官网的FAQ

 4. Calico Proxy ARP实践

4.1 介绍

4.1.1 基本概念

Proxy ARP 是 ARP（地址解析协议）的一种扩展应用。ARP 协议主要用于在局域网环境中，将 IP 地址解析为对应的 MAC 地址，以便设备能基于 MAC 地址进行数据帧的封装和转发，实现通信。而 Proxy ARP 则是让一台网络设备（比如路由器、具有特定功能的主机等）代替其他设备来回应 ARP 请求。

4.1.2 为什么要用Proxy ARP

当一个数据包的目的地址不是本机，所以需要查询路由表，当查到路由表中的网关之后，需要获取网关的MAC地址，并将数据包的MAC地址修改成网关地址，然后发送到对应的网卡。

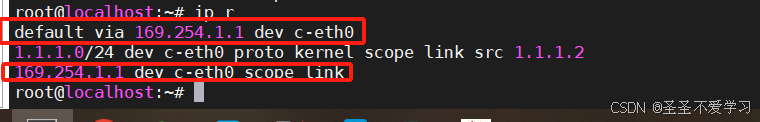

那么问题来了: 在容器里的网关是169.254.1.1，那网关的MAC地址是什么？

正常情况下，内核会对外发送ARP请求，去询问整个二层网络中谁拥有169.254.1.1这个IP地址，拥有这个IP地址的设备会将自己的MAC返回。但是现在的情况是，对于容器和主机，都没有169.254.1.1这个IP，甚至，在主机上的端口calixxx网卡，MAC地址也是一个无用的ee:ee:ee:ee:ee:ee。
所以，如果仅仅是目前的状况，容器和主机网络根本就无法通信！

Calico利用了网卡的proxy_arp功能，让DEV（虚拟网卡）设备就会看起来像一个网关，会响应所有的ARP请求，并将自己的MAC地址告诉客户端。

也就是说，当容器发送ARP请求时，主机DEV设备会告诉容器，我拥有169.254.1.1这个IP，我的MAC地址是XXX，这样，容器就可以顺利的将数据包发出来了，于是网络就通了。

4.2 开启Proxy ARP配置

4.2.1 开启方式

echo 1 > /proc/sys/net/ipv4/conf/虚拟网卡/proxy_arp # 1表示开启

4.2.2 开启后宿主机上的体现

root@calico-ipip-worker2:/proc/sys/net/ipv4/conf# ls -l |grep cali
dr-xr-xr-x 1 root root 0 Feb  6 02:23 cali70648170f23 # 这俩虚拟网卡，随便进一个都可以看到
dr-xr-xr-x 1 root root 0 Feb  6 02:17 calidf868d6c510

root@calico-ipip-worker2:/proc/sys/net/ipv4/conf# cat cali70648170f23/proxy_arp
1

# 除了cali虚拟网卡，其他网卡是不会开启的
root@calico-ipip-worker2:/proc/sys/net/ipv4/conf# cat eth0/proxy_arp
0
root@calico-ipip-worker2:/proc/sys/net/ipv4/conf# cat tunl0/proxy_arp
0

4.3 手动实现Proxy ARP

4.3.1 创建名称空间和虚拟网卡

# 创建一个名为ns1的网络名称空间
root@localhost:~# ip netns add ns1

# 创建虚拟网卡
## ip link add：创建新的网络设备
## veht：创建一个名为veth的虚拟网卡。
## type veth：虚拟网卡的类型是veth。
## peer name c-eth0：指定了与veth配对的另一个虚拟网卡c-eth0。这样它们之间就能传输数据了。
root@localhost:~# ip link add veth type veth peer name c-eth0

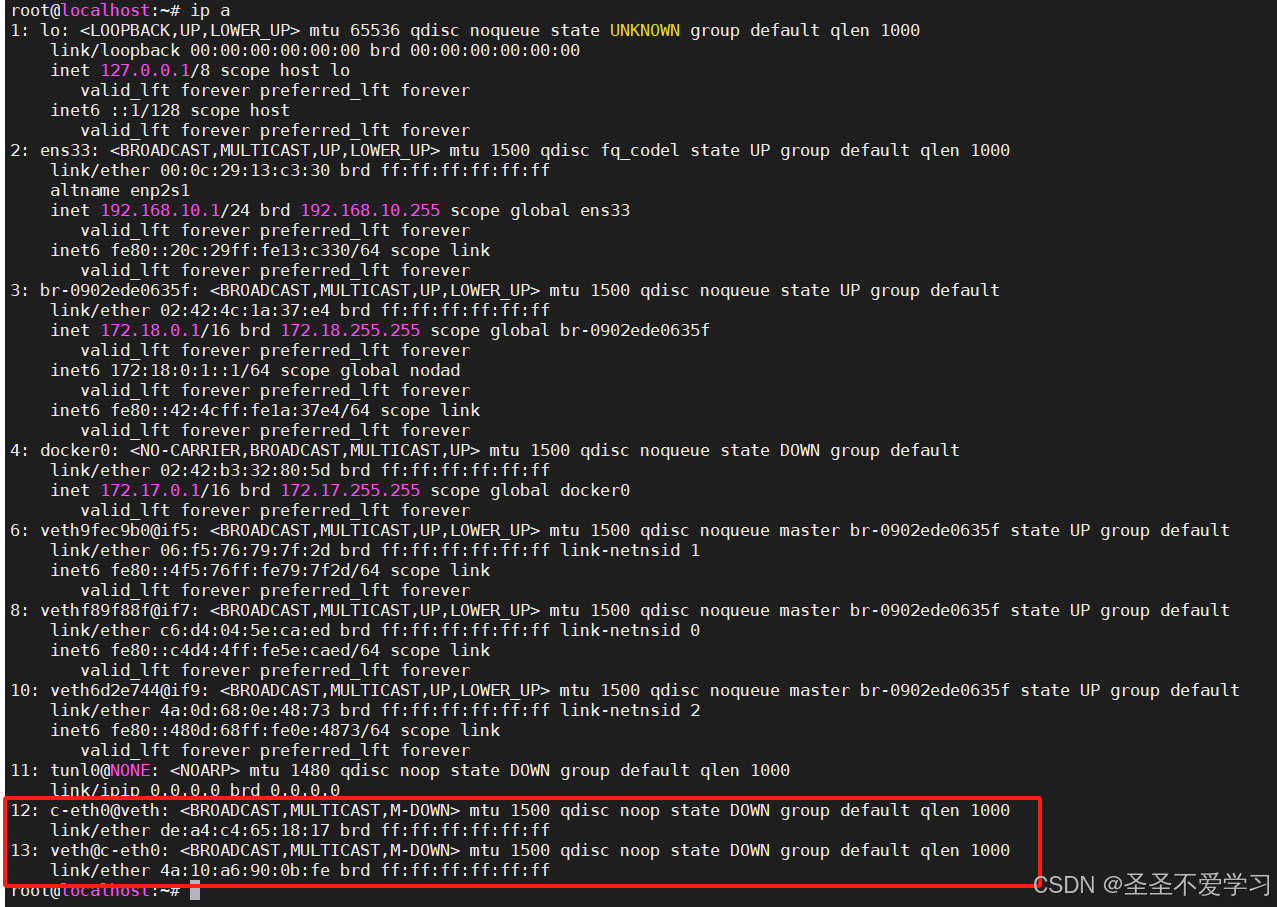

4.3.2 查看创建结果

4.3.3 启动虚拟网卡并将c-eth0添加到新建的ns中

# 启动虚拟网卡
root@localhost:~# ip link set veth up
root@localhost:~# ip link set c-eth0 up # 这里启动后，等会儿加入另外的网络名称空间后，还需要再启动一次

# 添加到ns1中
## 这里操作了过后，宿主机上就看不到c-eth0这个虚拟网卡了，因为已经不在当前ns中了。
root@localhost:~# ip link set c-eth0 netns ns1
root@localhost:~# ip a |egrep "c-eth0|veth@"
13: veth@if12: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN group default qlen 1000


# 切换到ns1网络名称空间查看c-eth0
## 编号12的就是刚刚创建的虚拟网卡，但注意它的状态是DOWN的。
root@localhost:~# ip netns exec ns1 bash
root@localhost:~# ip a
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1000
    link/ipip 0.0.0.0 brd 0.0.0.0
12: c-eth0@if13: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether de:a4:c4:65:18:17 brd ff:ff:ff:ff:ff:ff link-netnsid 0

# 但是还需要再启动一下这个网卡
root@localhost:~# ip link set c-eth0 up
root@localhost:~# ip a
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1000
    link/ipip 0.0.0.0 brd 0.0.0.0
12: c-eth0@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether de:a4:c4:65:18:17 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::dca4:c4ff:fe65:1817/64 scope link
       valid_lft forever preferred_lft forever

# 增加ip地址
root@localhost:~# ip add add 1.1.1.2/24 dev c-eth0
root@localhost:~# ip a
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1000
    link/ipip 0.0.0.0 brd 0.0.0.0
12: c-eth0@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether de:a4:c4:65:18:17 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 1.1.1.2/24 scope global c-eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::dca4:c4ff:fe65:1817/64 scope link
       valid_lft forever preferred_lft forever

4.3.4 在ns1中添加路由

注意：此时依然在ns1这个NET NS中。

这里为了避免出错，直接通过ip netns exec ns1来操作

root@localhost:~# ip r
1.1.1.0/24 dev c-eth0 proto kernel scope link src 1.1.1.2
root@localhost:~# ip netns exec ns1 ip route add 169.254.1.1 dev c-eth0 scope link

# 添加默认路由（注意默认路由一定要最后加）
root@localhost:~# ip netns exec ns1 ip route add default via 169.254.1.1 dev c-eth0


root@localhost:~# ip netns exec ns1 ip route
default via 169.254.1.1 dev c-eth0
1.1.1.0/24 dev c-eth0 proto kernel scope link src 1.1.1.2
169.254.1.1 dev c-eth0 scope link

# 最后再宿主机上添加一条回城路由，否则到达宿主机的包没办法回去
root@localhost:~# ip route add 1.1.1.0/24 dev veth scope link

4.3.4.1 路由含义

• 169.254.1.1 dev c-eth0 scope link：当请求的目的地址是169.254.1.1的，都通过c-eth0设备出去，scope link表示该路由的作用范围仅适用于能与本地（本机）网络直连的设备（本地链路）。换句话说：系统认为 169.254.1.1 是与 c-eth0 所在的本地链路直接相连的地址，不需要通过其他网关或路由器进行转发，数据包可以直接通过 c-eth0 发送到目标设备。
• 1.1.1.0/24 dev c-eth0 proto kernel scope link src 1.1.1.2
  - 1.1.1.0/24：目标网络地址段。
  - 通过c-eth0出去。
  - proto kernel：表示该路由为内核自动生成。
  - scope link：本地链路，说明1.1.1.0/24和c-eth0是直连，不需要通过其他网关或路由转发。
  - src 1.1.1.2：表示源地址，也就是当前ns1的ip。
• default via 169.254.1.1 dev c-eth0：其余匹配不到的路由请求，都通过c-eth0发给169.254.1.1这个网关，由169.254.1.1网关进一步转发数据包。

4.3.4.2 为什么要加两条包含169.254.1.1的路由

上图表面看，只需要加一条默认路由即可，但实际不可以，必须现加第三条路由，需要先告诉网关地址怎么走，然后才能添加默认路由。

简单来说：

• 默认路由说匹配不上的路由都通过c-eth0发给169.254.1.1。
• 但是怎么到达169.254.1.1呢？它不管。
• 于是第三条路由的作用就体现出来了，表明了c-eth0和169的地址能直达，直接请求就完了。而且该路由必须在添加默认路由之前添加。

4.3.5 开启新增veth的proxy_arp功能

4.3.5.1 退出ns1 NET_NS

root@localhost:~# exit
exit

4.3.5.2 开启proxy_arp功能

root@localhost:~# cd /proc/sys/net/ipv4/conf/veth/
root@localhost:/proc/sys/net/ipv4/conf/veth# cat proxy_arp # 默认0，没有开启
0

# 开启proxy_arp
root@localhost:/proc/sys/net/ipv4/conf/veth# echo 1 > proxy_arp
root@localhost:/proc/sys/net/ipv4/conf/veth# cat proxy_arp
1

4.3.5.3 检查配置结果

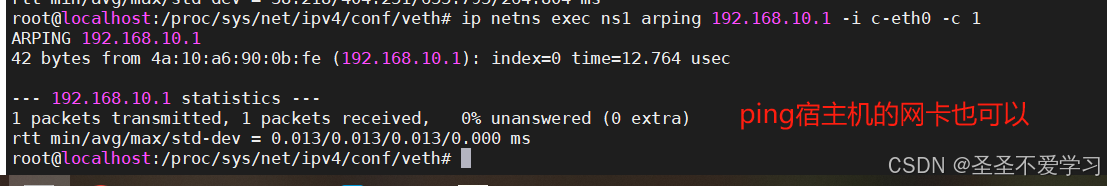

能返回mac，说明c-eth0和veth就是关联上了。

4.3.6 让ns1出外网

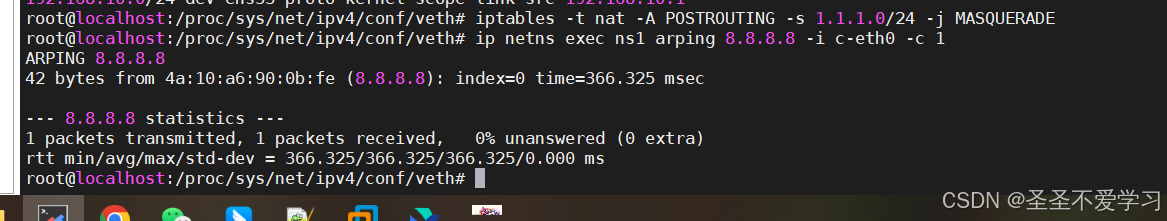

root@localhost:/proc/sys/net/ipv4/conf/veth# iptables -t nat -A POSTROUTING -s 1.1.1.0/24 -j MASQUERADE
