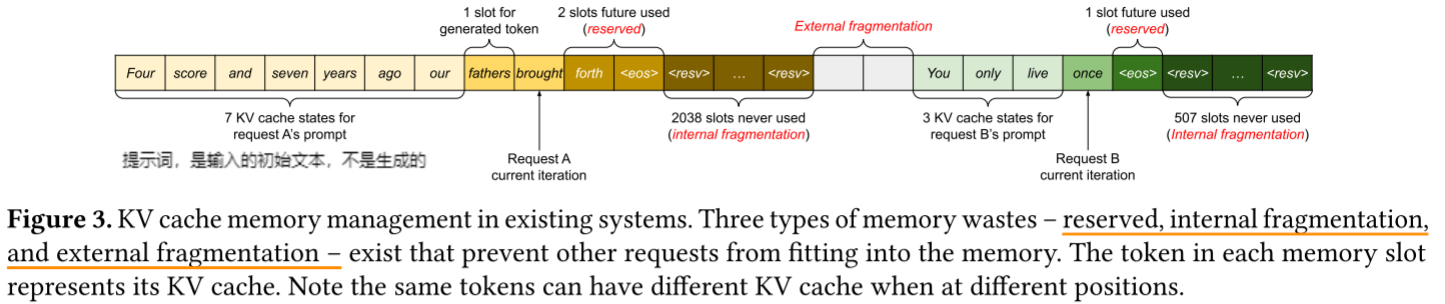

vllm论文中figure3每个块的区别
- 请问这个里面的浅黄色 fathers brought 是什么含义？是过去生成的？2. 后面颜色更深的咖啡色 forth 和 是未来会生成，但是现在还没有被使用的意思吗？？3. Four score and seven years ago our这个部分是什么？不是生成的而是最开始就有的，是初始的时候就有的吗？有什么更专业的数据可以称呼吗
要理解这个图，我们可以把每个部分拆解为请求的“提示词阶段（Prompt）”、“生成阶段（Generation）” 以及显存浪费的三种类型，具体解释如下：
1. 浅黄色“fathers”“brought”的含义
浅黄色的“fathers”属于请求A当前生成的token，“brought”是请求A上一轮生成的token。
- 图中“1 slot for generated token”标注的“fathers”，是请求A本轮刚生成的token，其KV缓存需要占用1个显存槽位；
- “brought”是请求A之前生成的token，属于生成阶段中“已经完成但仍需保留用于后续注意力计算”的KV缓存。
2. 深咖啡色“forth”和“”的含义
深咖啡色的“forth”和“”属于为请求A预留的“未来生成token的槽位”，但当前未被使用。
- 图中“2 slots future used (reserved)”标注的“forth”和“”（是“生成结束”的标记），是系统为请求A预先预留的显存槽位，用于存储未来将要生成的token的KV缓存。这些槽位当前是空的（未被使用），但属于“预留资源”，导致显存被占用却未有效利用（即“内部碎片”的一种）。
3. “Four score and seven years ago our”的含义与专业称呼
“Four score and seven years ago our”属于请求A的“提示词（Prompt）”，是用户输入的初始文本，不是生成阶段产生的。
- 专业上称为**“提示词KV缓存”**，是LLM在处理用户输入时，对提示词中每个token计算得到的Key和Value向量，需要长期驻留显存以支持后续生成阶段的注意力计算。
补充：三种显存浪费的总结
图中还展示了传统系统中KV缓存管理的三类显存浪费，这也是论文要解决的核心问题：
- Reserved（预留浪费）：如“2 slots future used (reserved)”“1 slot future used (reserved)”，为未来生成预留的槽位当前未被使用，却占用了显存；
- Internal fragmentation（内部碎片）：如“2038 slots never used”“507 slots never used”，为请求分配的连续显存中，有大量槽位实际未被使用（比如请求A实际只需少量槽位，却分配了连续的大段显存）；
- External fragmentation（外部碎片）：图中中间的空白区域，是显存中零散的空闲槽位，由于传统系统要求KV缓存连续存储，这些零散空间无法被其他请求利用。
这样拆解后，是不是对传统KV缓存管理的问题和各个模块的含义更清晰了？
