合泰单片机之点亮开发板的所有LED灯

news 2025/10/23 12:07:41

上一篇文章，我们介绍了如何从0开始新建工程，这一篇我们来实现最简单的操作，点亮LED灯。

HT66F0185芯片

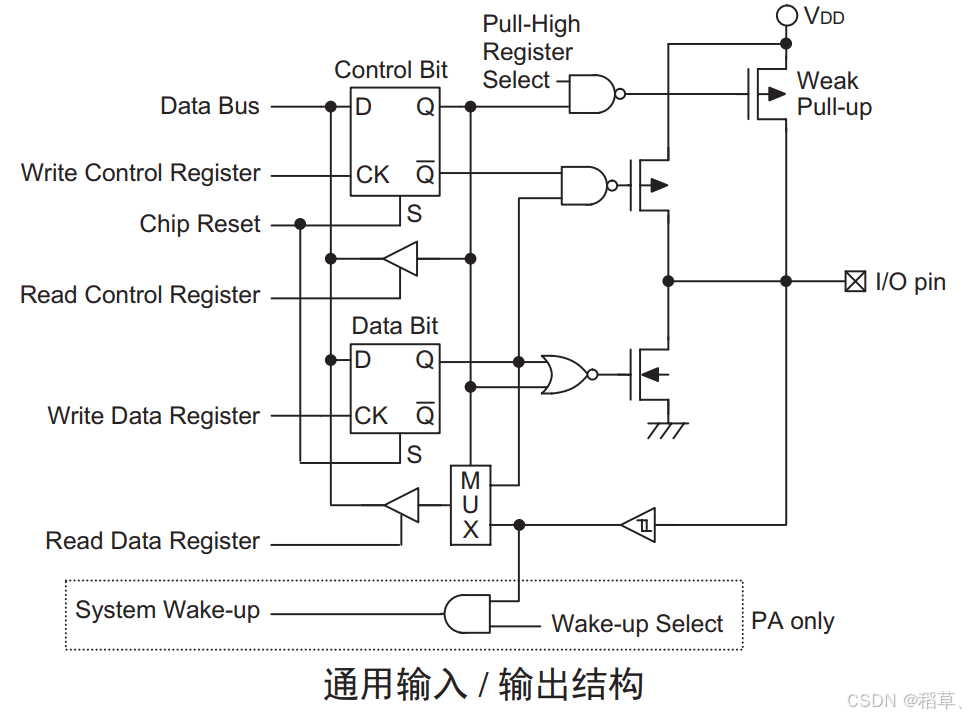

1.通用输入\输出内部结构

在这里插入图片描述

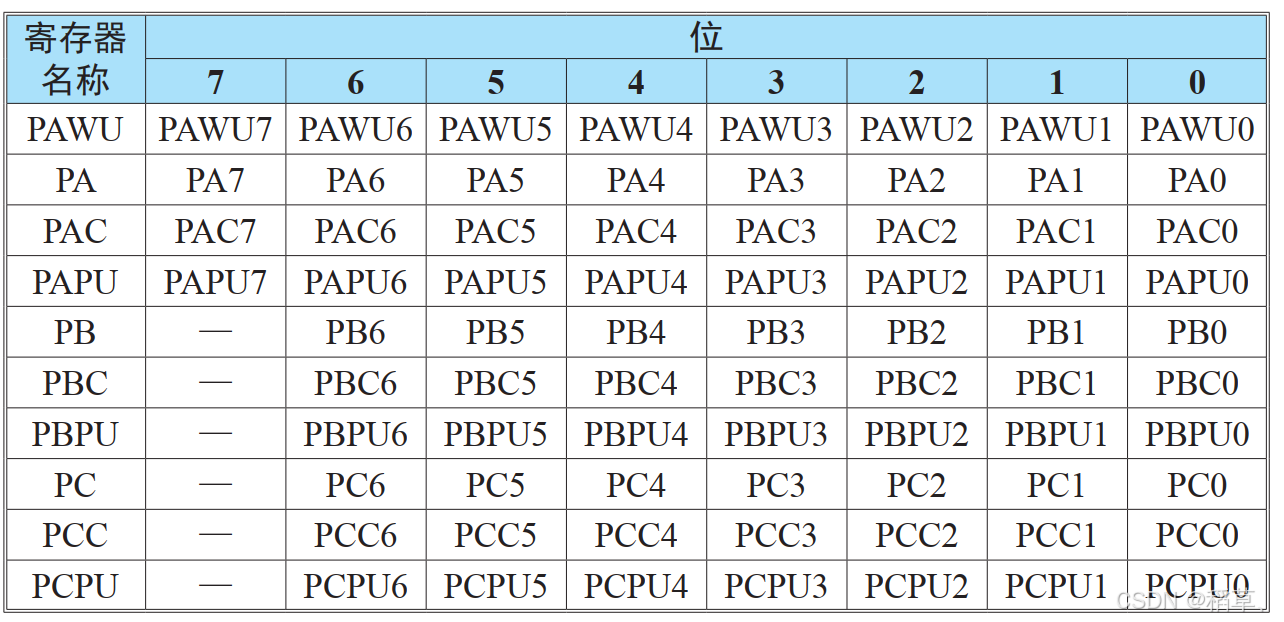

2.GPIO寄存器介绍

在这里插入图片描述
PAWUn： PA 口引脚唤醒功能控制
0：除能
1：使能
PAPUn/PBPUn/PCPUn/PDPUn：输入 / 输出引脚上拉功能控制
0：除能
1：使能
PAn/PBn/PCn/PDn：输入 / 输出口数据位
0：数据 0
1：数据 1
PACn/PBCn/PCCn/PDCn：输入 / 输出引脚类型选择
0：输出
1：输入

要将PA3配置为输出模式并初始化为低电平（默认熄灭状态），需按以下步骤设置寄存器：

_pac3 = 0;//设置为输出
_pa3 = 0;//引脚输出低电平

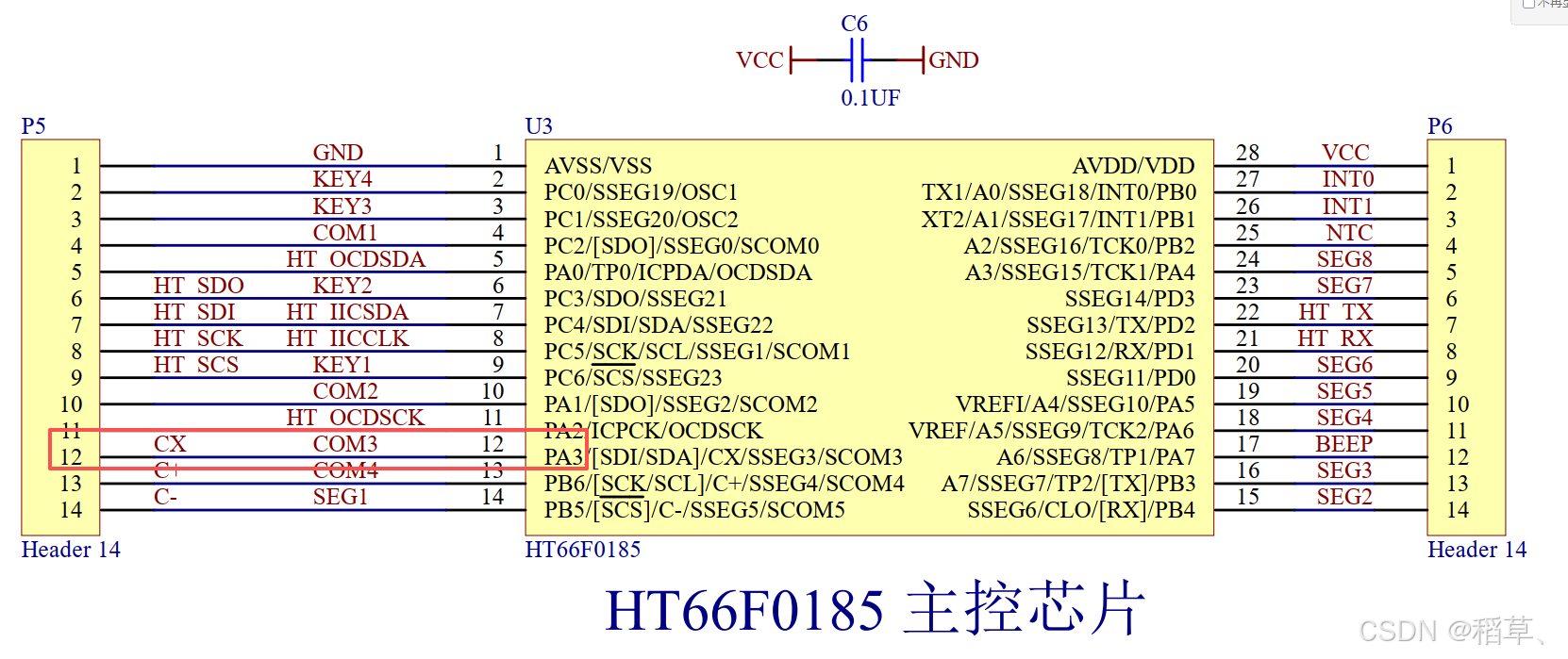

3.开发板原理图

在这里插入图片描述

在这里插入图片描述

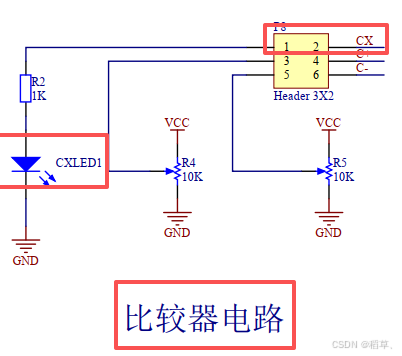

根据原理图分析，CXLED1灯的一端接地，另一端连接至P8接口的第1引脚，未直接与单片机端口相连。可采用跳线帽将P8的1、2引脚短接，使CXLED1通过CX（PA3）引脚接入单片机。此时只需向PA3引脚输出高电平即可点亮LED灯。

4.实现部分代码

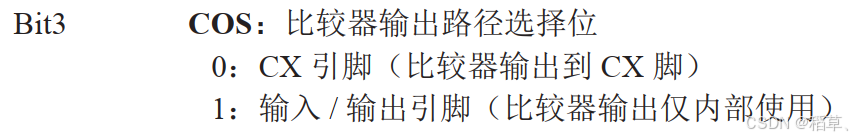

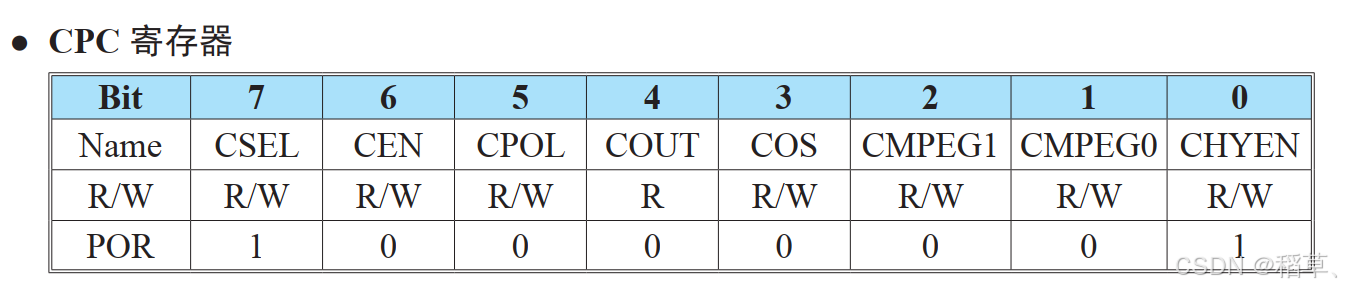

由于CXLED1的一端连接到比较器的CX端，而芯片的I/O引脚数量有限，通常具有复用功能。这些引脚不仅可用作通用I/O，还可复用为CX、IIC通信总线或SPI通信总线等其他功能。通过查阅比较器的寄存器发现：

在这里插入图片描述

因此，如果要将PA3直接用作通用I/O口，需要在初始化时将cos设置为1。

_cos = 1;	//设置pa3管脚为IO，而不是比较器输出

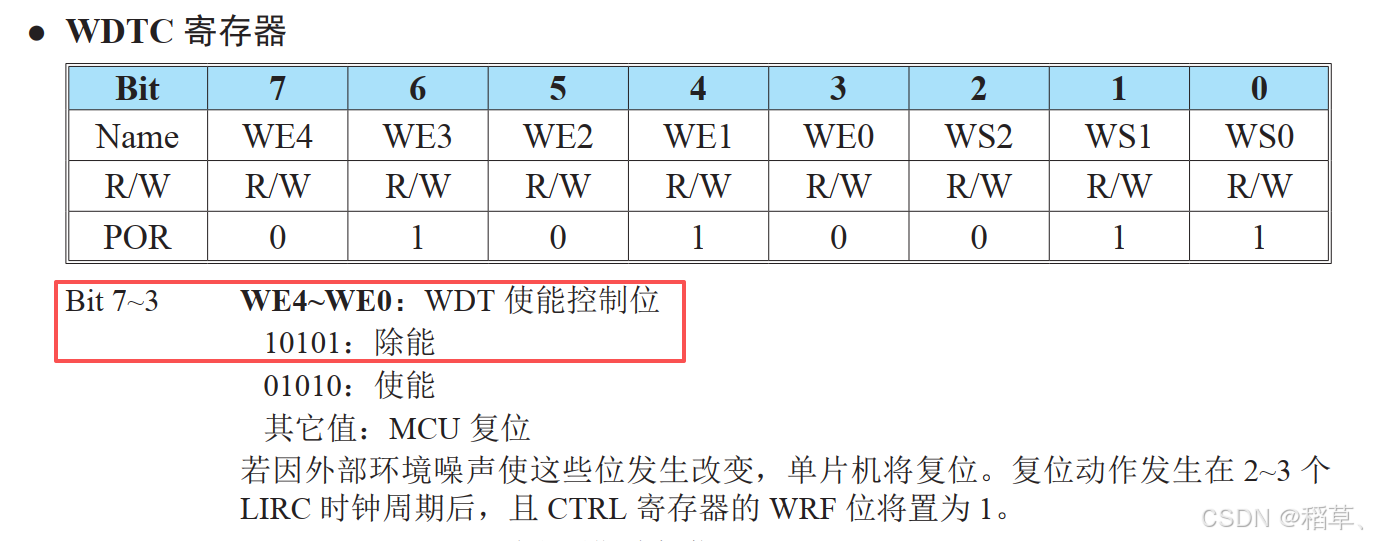

为防止程序运行时看门狗定时器触发系统复位，应在初始化阶段关闭看门狗功能。

_wdtc=0xa8;//关闭看门狗

为使LED灯状态变化更明显，我们采用亮1秒、灭1秒的循环模式。

while(1)
{CLED=0;delay_ms(1000);CLED=1;delay_ms(1000);
}

要实现LED灯1秒亮1秒灭的效果，可以通过以下步骤实现：

将PA3引脚设置为低电平点亮LED
调用1秒延时函数
将PA3引脚切换为高电平熄灭LED
再次调用1秒延时函数
循环执行上述步骤

为此需要预先编写一个精确的1秒延时函数。

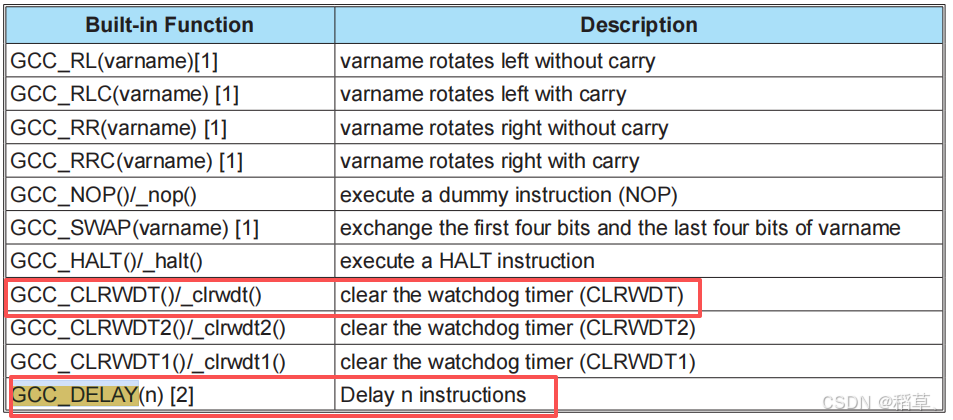

我们之前曾在工程设置中选择了V3编译器，该编译器内置了延时函数功能。

在这里插入图片描述

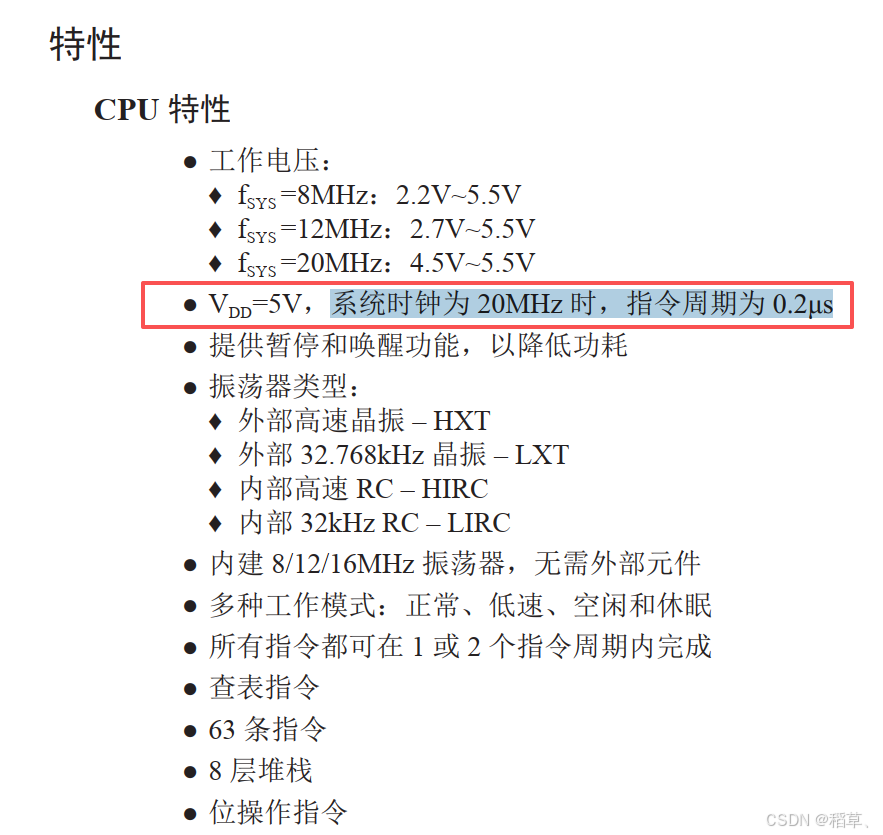

根据HT66F0185芯片手册的数据，当系统时钟频率为20MHz时，每个时钟周期为0.05μs。图例显示指令周期为0.2μs，通过计算0.2μs/0.05μs=4，可以得出每个指令周期包含4个时钟周期（状态周期）。

我们的主频设置为8MHz，每个指令周期为1/8000000 * 4 = 0.5μs。因此，当主频为8MHz时，指令周期为0.5μs。
具体应用时：

GCC_DELAY(1) 表示延迟1个指令周期，即0.5μs
GCC_DELAY(2000) 表示延迟2000个指令周期，换算结果为0.5μs * 2000 = 1ms

void delay_ms(u16 ms)
{while(ms--){GCC_DELAY(2000);//编译器自带延时指定个周期，在主频8Mhz下，一个指令周期为0.5us	GCC_CLRWDT();}
}

5.完整代码

#include "HT66F0185.h"#define u8 unsigned char
#define u16 unsigned int#define CLED _pa3void delay_ms(u16 ms)
{while(ms--){GCC_DELAY(2000);//编译器自带延时指定个周期，在主频8Mhz下，一个指令周期为0.5us	GCC_CLRWDT();}
}void main()
{_wdtc=0xa8;//关闭看门狗_pac3=0;//设置为输出_pa3 = 0;_cos=1;//设置pa3管脚为IO，而不是比较器输出while(1){CLED=0;delay_ms(1000);CLED=1;delay_ms(1000);}
}

6.实验现象

如下图所示，将跳线帽插上，就会发现CLED不停的亮1s,熄灭1s.
在这里插入图片描述

B86D20A-3芯片

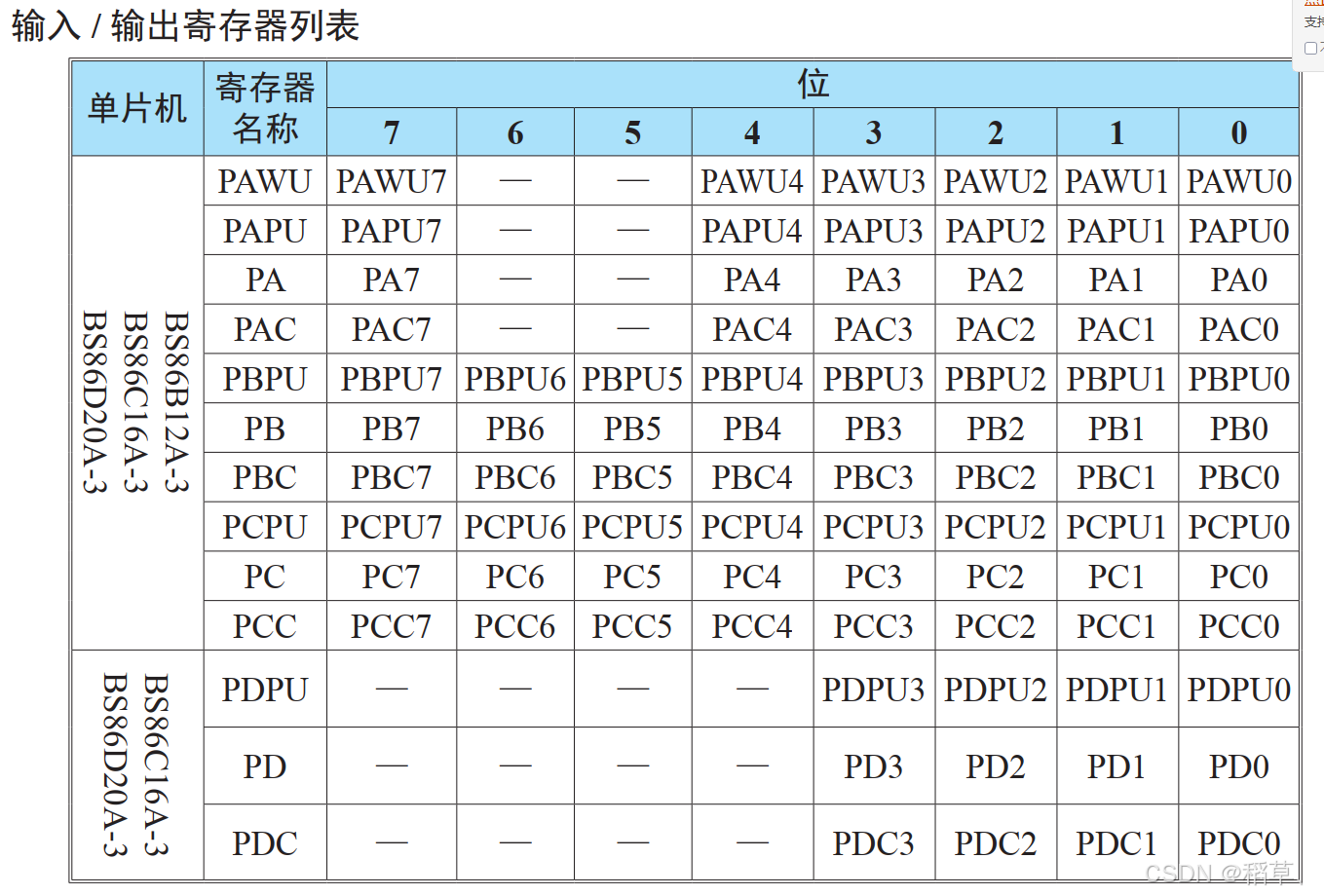

1.GPIO寄存器介绍

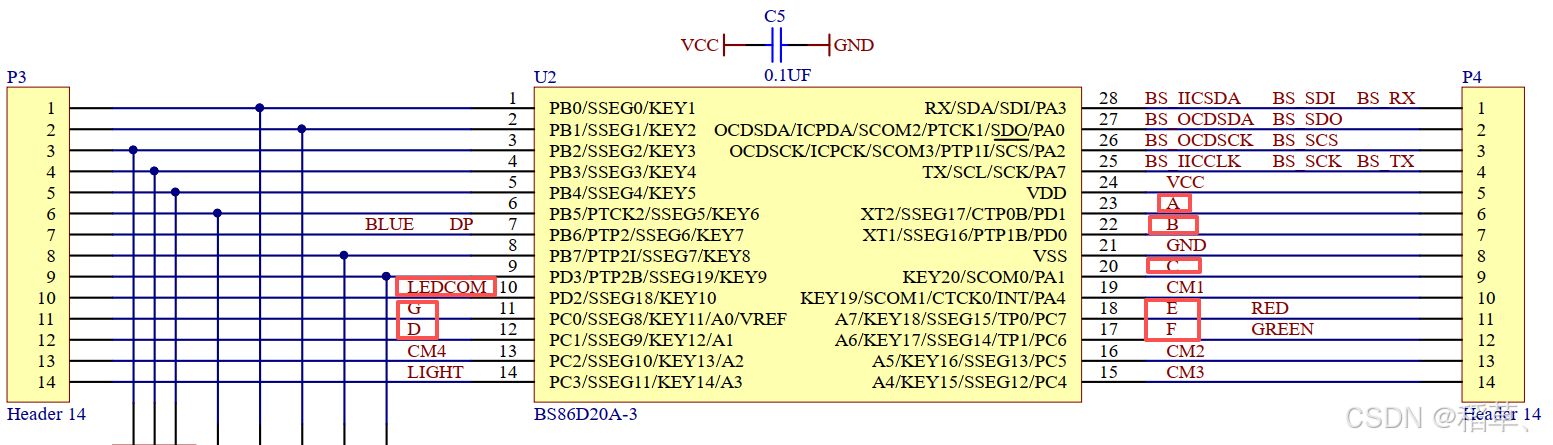

2.原理图

在这里插入图片描述

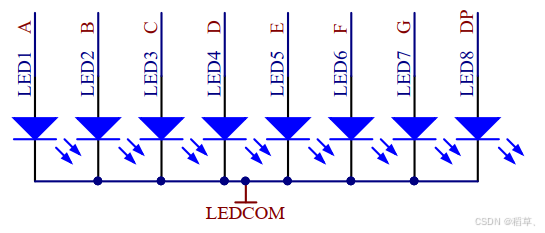

根据原理图设计，8个LED的正极共同连接至LEDCOM端，负极分别连接单片机的各个引脚。要实现LED点亮效果，需将LEDCOM端置为低电平，同时给对应引脚输出高电平。

3.部分代码

单片机引脚通常具备多功能特性。除了作为通用输入输出(GPIO)外，它们还可复用为其他特殊功能。因此，在初始化时往往需要先禁用其他功能，才能将其配置为GPIO模式。

LED1:

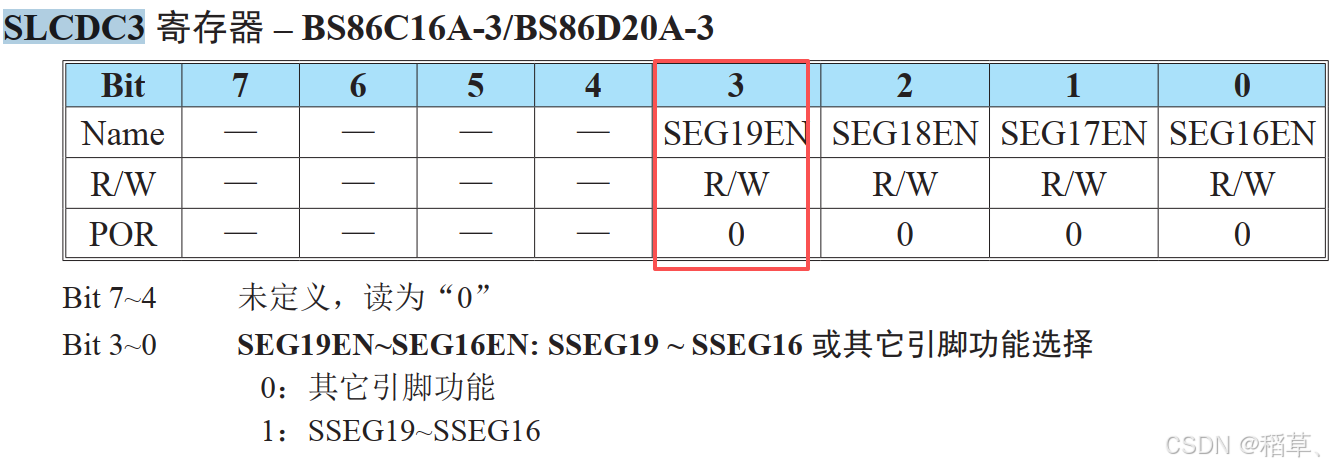

在这里插入图片描述

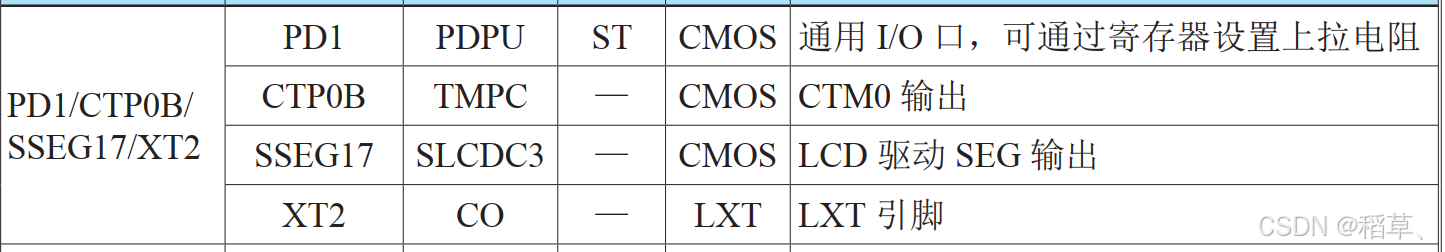

PD1端口的复位功能CTP0B：该引脚作为外部定时器输出功能可忽略；SSEG17用于LCD驱动的SEG输出，需关闭；LXT为晶振引脚，由于开发板未外接晶振，该功能无需配置。其他引脚功能参照此原则处理。

_seg17en = 0;	//选用GPIO功能
_pdc1 = 0;		//输出引脚选择
_pd1   = 0;		//输出低电平

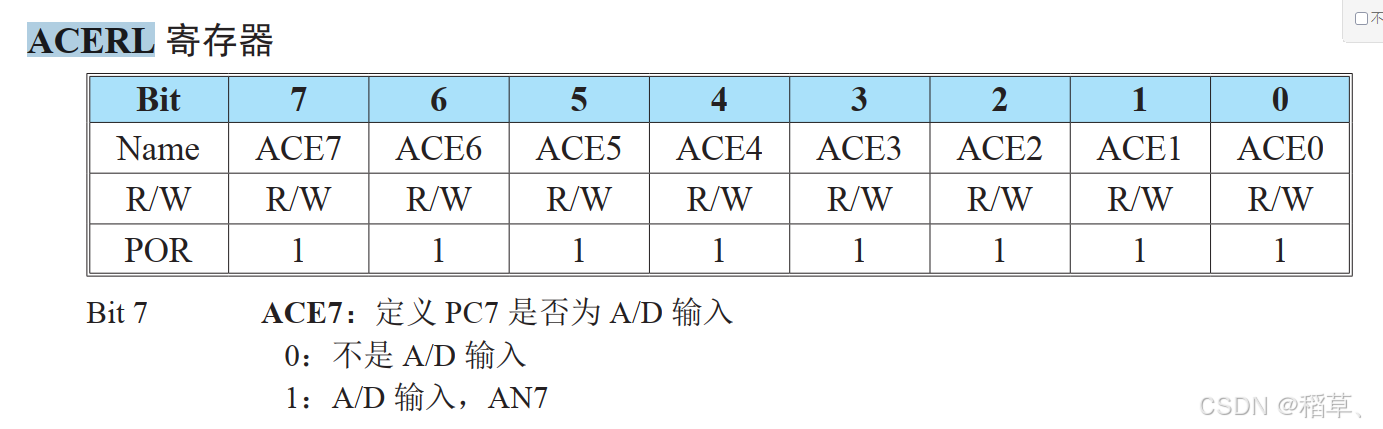

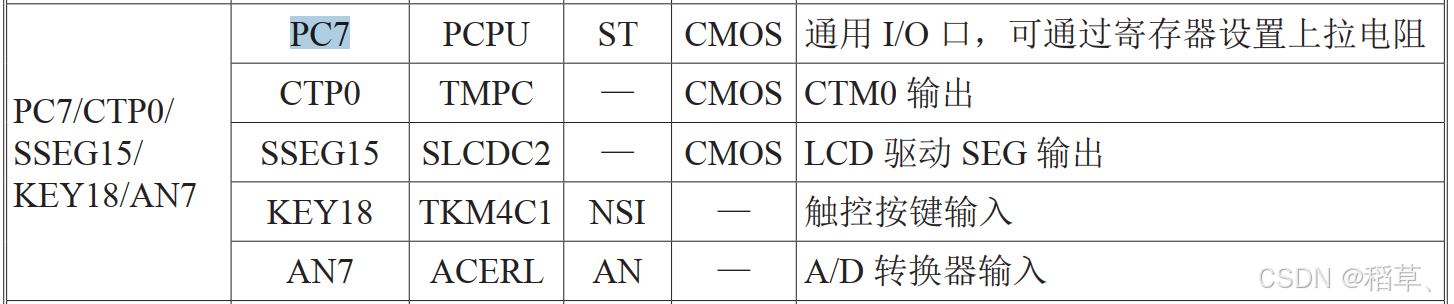

在这里插入图片描述

这里直接设置

_ace7 = 0;

4.完整代码

#include "BS86D20A-3.h"#define u16			unsigned int #define LED1_ON	 	_pd1   	= 1
#define LED1_OFF	_pd1  	= 0
#define LED2_ON	 	_pd0   	= 1
#define LED2_OFF	_pd0  	= 0
#define LED3_ON	 	_pa1   	= 1
#define LED3_OFF	_pa1  	= 0
#define LED4_ON	 	_pc1   	= 1
#define LED4_OFF	_pc1  	= 0
#define LED5_ON	 	_pc7   	= 1
#define LED5_OFF	_pc7  	= 0
#define LED6_ON	 	_pc6   	= 1
#define LED6_OFF	_pc6  	= 0
#define LED7_ON	 	_pc0   	= 1
#define LED7_OFF	_pc0  	= 0
#define LED8_ON	 	_pb6   	= 1
#define LED8_OFF	_pb6  	= 0
#define LEDCOM		_pd2    = 0void delay_ms(u16 ms)
{while(ms--){GCC_DELAY(2000);//编译器自带延时指定个周期，在主频8Mhz下，一个指令周期为0.5us	GCC_CLRWDT();}
}void Led_Init()
{//LED1_seg17en = 0;_pdc1 = 0;	//输出引脚选择_pd1   = 0;//LED2_seg16en = 0;_pdc0 = 0;	//输出引脚选择_pd0   = 0;//LED3_pac1 = 0;	//输出引脚选择_pa1   = 0;//LED4_ace1 = 0;_pcc1 = 0;	//输出引脚选择_pc1   = 0;	//LED5_ace7 = 0;_pcc7 = 0;	//输出引脚选择_pc7   = 0;//LED6_ace6 = 0;_pcc6 = 0;	//输出引脚选择_pc6   = 0;	//LED7_ace0 = 0;_pcc0 = 0;	//输出引脚选择_pc0   = 0;	//LED8_tm2pc0 = 0;_pbc0 = 0;	//输出引脚选择_pb6   = 0;		//LEDCOM_pdc2 = 0;LEDCOM;}void main()
{//_acerl=0;//设置ad口为IOLed_Init();while(1){GCC_CLRWDT();LED1_ON;LED2_ON;LED3_ON;LED4_ON;LED5_ON;LED6_ON;LED7_ON;LED8_ON;		delay_ms(500);LED1_OFF;LED2_OFF;LED3_OFF;LED4_OFF;LED5_OFF;LED6_OFF;LED7_OFF;LED8_OFF;		delay_ms(500);}}
