03-Machine-3-display_and_touch.py K230外接液晶显示屏与电容触摸屏功能演示

news 2025/10/23 15:27:52

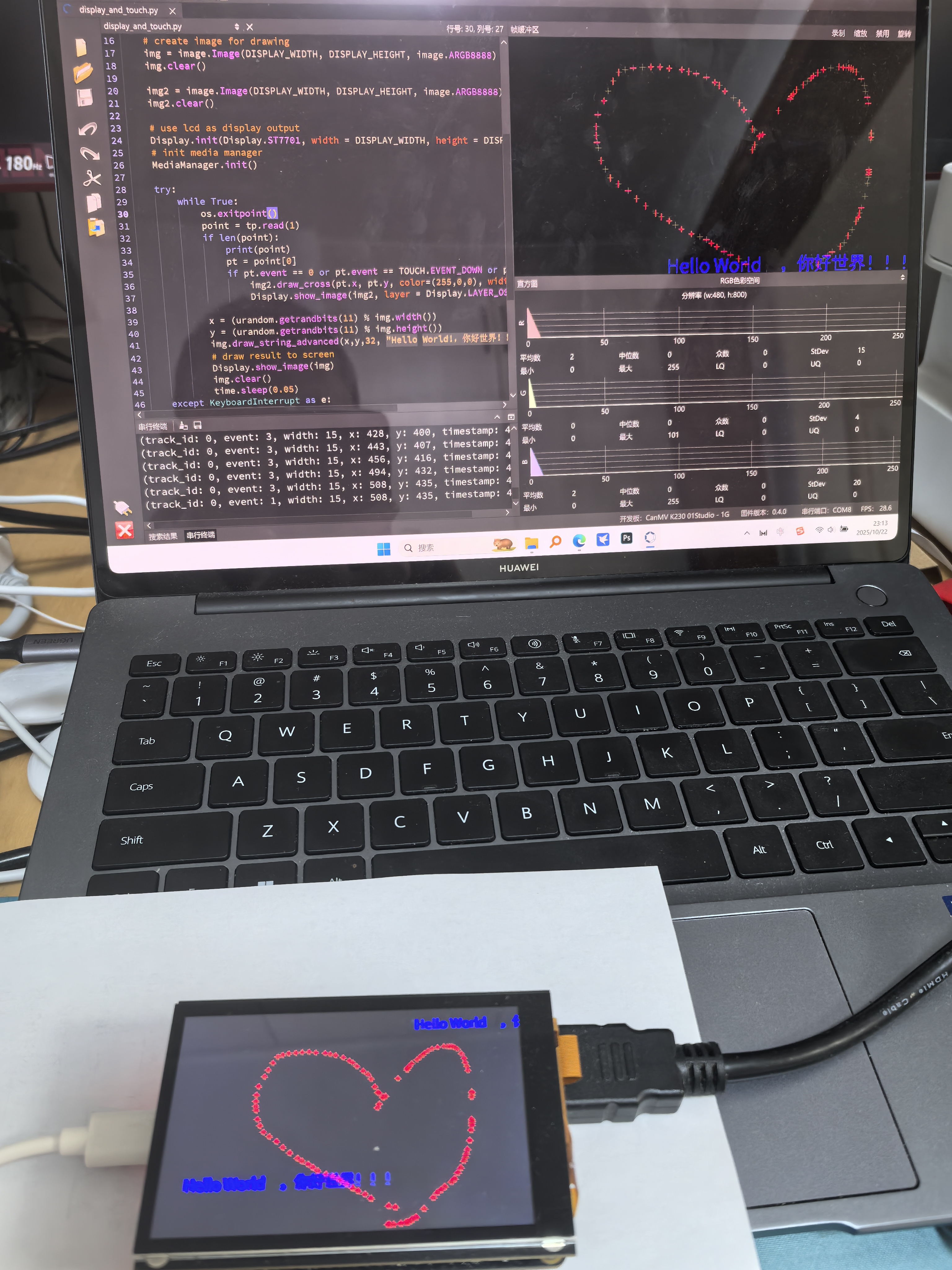

display_and_touch.py 为K230外接液晶显示屏与电容触摸屏功能演示程序，实现的效果为在屏幕上随机位置绘制“Hello World!，你好世界！！！”字符串，同时响应触摸事件，在触摸点绘制红色十字。

K230 支持 电容屏 和 电阻屏 的触摸输入，提供了基于 RT-Smart 封装的 TOUCH 类接口。可使用它读取触点坐标、事件类型等信息，广泛应用于 HMI、交互终端等场景。01Studio配套的mipi LCD分无触摸版本和带触摸版本，带触摸版本配的是电容触摸，支持单点和多点触控，使用时直接调用即可。

基本的使用方式如下：

from machine import TOUCH# 实例化触摸设备 0
tp = TOUCH(0)# 可选：启用坐标旋转（旋转 90 度），适配屏幕方向
# tp = TOUCH(0, 1)# 读取当前触摸点数据
p = tp.read()# 输出完整的触摸数据结构
print(p)# 如有触摸点，可访问第一个触点的坐标与事件类型
# print(p[0].x)       # X 坐标
# print(p[0].y)       # Y 坐标
# print(p[0].event)   # 事件类型（如 Touch Down、Move、Up）

接口说明

接口名

说明

TOUCH(id)

创建触摸屏实例，id=0 表示设备号

TOUCH(id, rotate)

实例化并启用屏幕坐标旋转，rotate=1 代表旋转 90 度

read()

返回当前触摸点信息，通常是一个列表结构

示例详解

1. 实例化设备

tp = TOUCH(0)

创建 TOUCH 设备对象，表示使用触摸通道 0。

可选参数 TOUCH(0, 1) 用于对坐标做旋转，适用于竖屏方向的设备。

2. 读取触摸数据

p = tp.read()
print(p)

返回的 p 通常是一个包含多个触点对象的列表。每个对象包含：

  • x: X 坐标

  • y: Y 坐标

  • event: 触摸事件（如 Touch Down、Move、Touch Up）

3. 示例输出参考

[<TouchPoint x=120 y=65 event=0>]

如果有多个触点，例如支持多指操作：

[<TouchPoint x=120 y=65 event=0>, <TouchPoint x=250 y=130 event=0>]

应用场景

场景

示例

图形界面交互

基于触摸点驱动按钮点击、滑动切换

自定义手势识别

多点滑动、旋转等操作识别

简单绘图板或签名板

基于触点轨迹做线条绘制

常见问题

Q：没有读取到触摸点，返回是空列表？ A：此时说明屏幕未被触摸。tp.read() 只在屏幕被按下时返回触点。

Q：如何处理多点触控？ A：读取到的是一个包含多个 TouchPoint 的列表，使用 for 循环逐个读取即可。

Q：是否支持旋转坐标系？ A：支持，通过第二个参数 TOUCH(0, 1) 可开启坐标旋转（90 度顺时针）。

显示接口API 介绍

01studio k230 canMV开发板上外接的是01官方提供的ST7701显示驱动器的3.5寸液晶显示屏。

init

描述

初始化 Display 通路，包括 VO 模块、 DSI 模块和 LCD/HDMI。
必须在 MediaManager.init()之前调用

语法

init(type=None, width=None, height=None, osd_num=1, to_ide=False, flag=None, fps=None, quality=90)

参数

参数名称

描述

输入 / 输出

说明

type

显示设备类型

输入

必选

width

分辨率宽度

输入

可选参数,默认值根据 type 决定

height

分辨率高度

输入

可选参数,默认值根据 type 决定

osd_num

在 show_image 时支持的 LAYER 数量

输入

越大占用内存越多

to_ide

是否将屏幕显示传输到 IDE 显示

输入

开启时占用更多内存

flag

显示 标志

输入

fps

显示帧率

输入

仅支持 VIRT 类型

quality

设置 Jpeg 压缩质量

输入

仅在 to_ide=True 时有效，范围 [10-100]

返回值

返回值

描述

无

show_image

描述

在屏幕上显示图像。

语法

show_image(img, x=0, y=0, layer=None, alpha=255, flag=None)

参数

参数名称

描述

输入 / 输出

说明


显示的图像

输入

x

起始坐标的 x 值

输入

y

起始坐标的 y 值

输入

layer

显示到 指定层

输入

仅支持 OSD 层，若需要多层请在 init 中设置 osd_num

alpha

图层混合 alpha

输入

flag

显示 标志

输入

返回值

返回值

描述

无

deinit

描述

执行反初始化， deinit 方法会关闭整个 Display 通路，包括 VO 模块、 DSI 模块和 LCD/HDMI。
必须在 MediaManager.deinit()之前调用
必须在 sensor.stop()之后调用

语法

deinit()

返回值

返回值

描述

无

bind_layer

描述

将 sensor 或 vdec 模块的输出绑定到屏幕显示。无需用户手动干预即可持续显示图像。
必须在 init 之前调用

语法

bind_layer(src=(mod, dev, layer), dstlayer, rect=(x, y, w, h), pix_format, alpha, flag)

参数

参数名称

描述

输入 / 输出

说明

src

sensor 或 vdec 的输出信息

输入

可通过 sensor.bind_info() 获取

dstlayer

绑定到 Display 的 显示层

输入

可绑定到 video 或 osd 层

rect

显示区域

输入

可通过 sensor.bind_info() 获取

pix_format

图像像素格式

输入

可通过 sensor.bind_info() 获取

alpha

图层混合 alpha

输入

flag

显示 标志

输入

LAYER_VIDEO1 不支持

返回值

返回值

描述

无

width

描述

获取屏幕或某一图层的显示宽度

语法

width(layer = None):

参数

参数名称

描述

输入 / 输出

说明

layer

指定获取 显示层 的宽度,如果不传则表示获取屏幕的分辨率宽度

返回值

返回值

描述

width

屏幕或显示层的宽度信息

height

描述

获取屏幕或某一图层的显示高度

语法

height(layer = None):

参数

参数名称

描述

输入 / 输出

说明

layer

指定获取 显示层 的高度,如果不传则表示获取屏幕的分辨率高度

返回值

返回值

描述

height

屏幕或显示层的高度信息

数据结构描述

type

类型

参数取值

备注

VIRT

640x480@90

默认值
IDE 调试专用，不在外接屏幕上显示内容
用户可自定义设置分辨率 (64x64)-(4096x4096) 和帧率 (1-200)

DEBUGGER

调试屏幕专用

ST7701

Display.init(Display.ST7701, width = 800, height = 480)

默认值
800x480

Display.init(Display.ST7701, width = 480, height = 800)

480x800

Display.init(Display.ST7701, width = 854, height = 480)

854x480

Display.init(Display.ST7701, width = 480, height = 854)

480x854

Display.init(Display.ST7701, width = 640, height = 480)

640x480

Display.init(Display.ST7701, width = 480, height = 640)

480x640

Display.init(Display.ST7701, width = 368, height = 552)

368x552

Display.init(Display.ST7701, width = 552, height = 368)

552x368

HX8399

Display.init(Display.HX8399, width = 1920, height = 1080)

默认值
1920x1080

Display.init(Display.HX8399, width = 1080, height = 1920)

1920x1080

ILI9806

Display.init(Display.ILI9806, width = 800, height = 480)

默认值
800x480

Display.init(Display.ILI9806, width = 480, height = 800)

480x800

ILI9881

Display.init(Display.ILI9881, width = 1280, height = 800)

默认值
1280x800

Display.init(Display.ILI9881, width = 800, height = 1280)

800x1280

LT9611

Display.init(Display.LT9611, width = 1920, height = 1080, fps = 30)

默认值
1920x1080@30

Display.init(Display.LT9611, width = 1920, height = 1080, fps = 60)

1920x1080@60

Display.init(Display.LT9611, width = 1280, height = 720, fps = 60)

1280x720@60

Display.init(Display.LT9611, width = 1280, height = 720, fps = 50)

1280x720@50

Display.init(Display.LT9611, width = 1280, height = 720, fps = 30)

1280x720@30

Display.init(Display.LT9611, width = 640, height = 480, fps = 60)

640x480@60

layer

K230 提供 2 层视频图层支持和 4 层 OSD 图层支持。分列如下：

显示层

说明

备注

LAYER_VIDEO1

仅可在 bind_layer 中使用,支持硬件旋转

LAYER_VIDEO2

仅可在 bind_layer 中使用,不支持硬件旋转

LAYER_OSD0

支持 show_image 和 bind_layer 使用

LAYER_OSD1

支持 show_image 和 bind_layer 使用

LAYER_OSD2

支持 show_image 和 bind_layer 使用

LAYER_OSD3

支持 show_image 和 bind_layer 使用

flag

标志

说明

备注

FLAG_ROTATION_0

旋转 0 度

FLAG_ROTATION_90

旋转 90 度

FLAG_ROTATION_180

旋转 180 度

FLAG_ROTATION_270

旋转 270 度

FLAG_MIRROR_NONE

不镜像

FLAG_MIRROR_HOR

水平镜像

FLAG_MIRROR_VER

垂直镜像

FLAG_MIRROR_BOTH

水平与垂直镜像

导入模块

import time, os, urandom, sys
from media.display import *
from media.media import *
from machine import TOUCH

  • time: 用于时间控制

  • os: 操作系统接口

  • urandom: 生成随机数

  • media.display 和 media.media: 显示和媒体相关功能

  • TOUCH: 触摸屏驱动

常量定义

DISPLAY_WIDTH = ALIGN_UP(800, 16)  # 显示宽度，对齐到16像素
DISPLAY_HEIGHT = 480               # 显示高度

初始化

tp = TOUCH(0)  # 初始化触摸屏设备0

主函数 display_test()

1. 图像缓冲区创建

img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
img2 = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)

  • img: 主显示图像缓冲区

  • img2: 触摸点显示图像缓冲区（用于绘制触摸轨迹）

  • ARGB8888: 32位颜色格式（Alpha, Red, Green, Blue各8位）

2. 显示系统初始化

Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)
MediaManager.init()

  • 初始化ST7701显示控制器

  • to_ide=True: 可能表示同时输出到IDE预览

3. 主循环

触摸处理部分
point = tp.read(1)  # 读取触摸点数据
if len(point):pt = point[0]if pt.event == 0 or pt.event == TOUCH.EVENT_DOWN or pt.event == TOUCH.EVENT_MOVE:img2.draw_cross(pt.x, pt.y, color=(255,0,0), width=1, think_ness=1)Display.show_image(img2, layer=Display.LAYER_OSD2, alpha=128)

  • 检测触摸事件（按下、移动）

  • 在触摸位置绘制红色十字

  • 在OSD2图层显示触摸轨迹，设置半透明效果（alpha=128）

文字显示部分
x = (urandom.getrandbits(11) % img.width())
y = (urandom.getrandbits(11) % img.height())
img.draw_string_advanced(x, y, 32, "Hello World!，你好世界！！！", color=(0,0,255))
Display.show_image(img)

  • 在随机位置显示中英文文字

  • 文字颜色为蓝色

  • 将图像显示到屏幕上

循环控制
img.clear()  # 清空主图像缓冲区
time.sleep(0.05)  # 50ms延迟，控制刷新率

4. 异常处理和清理

except KeyboardInterrupt as e:print("user stop: ", e)
except BaseException as e:sys.print_exception(e)Display.deinit()  # 释放显示资源
MediaManager.deinit()  # 释放媒体资源

程序入口

if __name__ == "__main__":os.exitpoint(os.EXITPOINT_ENABLE)display_test()

  • 启用退出点机制，允许安全中断程序

  • 调用主测试函数

程序功能总结

  1. 显示测试: 在屏幕随机位置显示"Hello World!，你好世界！！！"

  2. 触摸测试: 检测触摸并在触摸位置绘制红色十字轨迹

  3. 多图层显示: 使用不同图层分别显示文字和触摸轨迹

  4. 实时更新: 以约20FPS的速率刷新显示

程序用于嵌入式设备的显示和触摸屏功能验证。

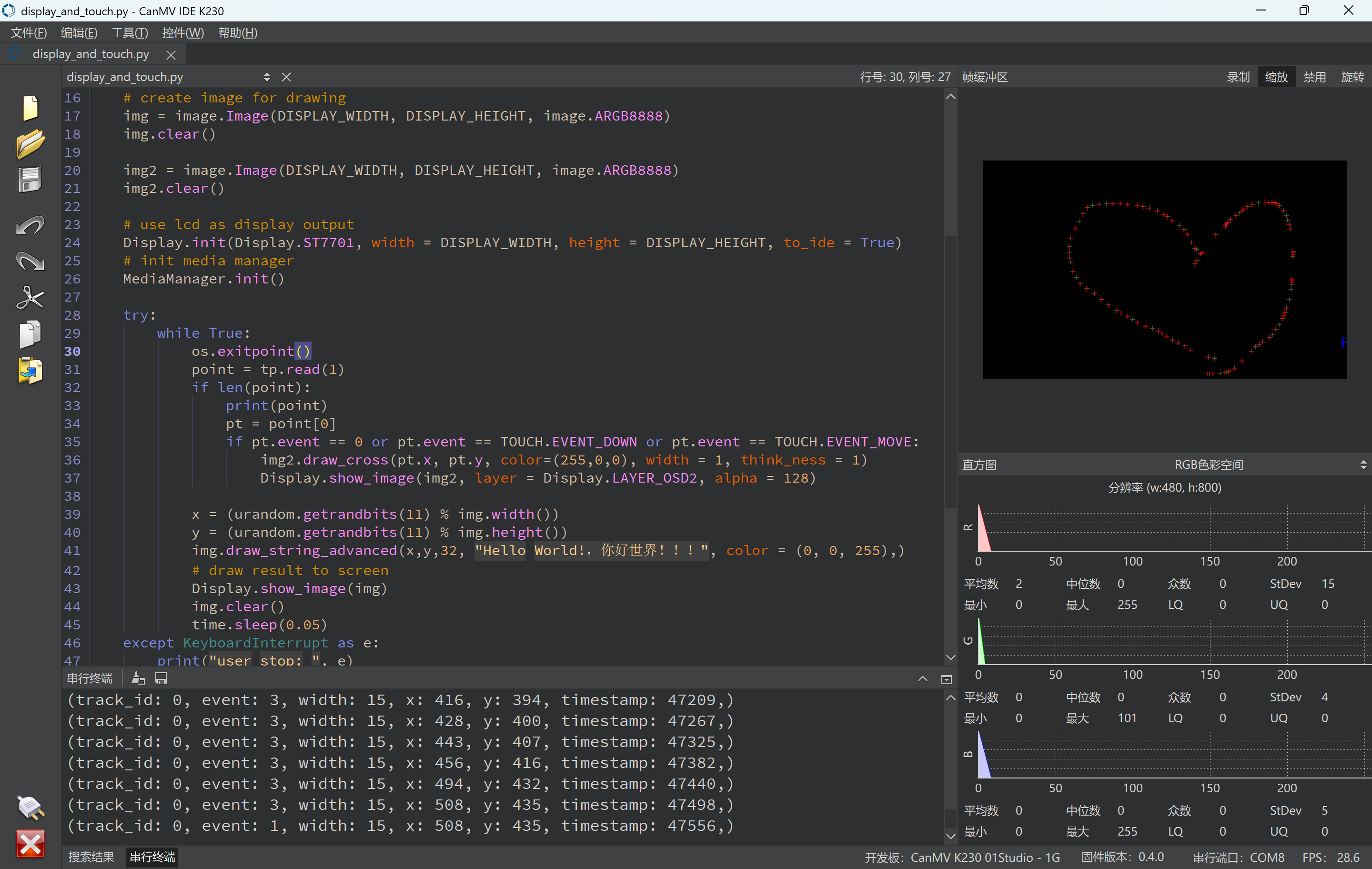

源程序如下：


import time, os, urandom, sysfrom media.display import *
from media.media import *from machine import TOUCHDISPLAY_WIDTH = ALIGN_UP(800, 16)
DISPLAY_HEIGHT = 480tp = TOUCH(0)def display_test():print("display and touch test")# create image for drawingimg = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)img.clear()img2 = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)img2.clear()# use lcd as display outputDisplay.init(Display.ST7701, width = DISPLAY_WIDTH, height = DISPLAY_HEIGHT, to_ide = True)# init media managerMediaManager.init()try:while True:os.exitpoint()point = tp.read(1)if len(point):print(point)pt = point[0]if pt.event == 0 or pt.event == TOUCH.EVENT_DOWN or pt.event == TOUCH.EVENT_MOVE:img2.draw_cross(pt.x, pt.y, color=(255,0,0), width = 1, think_ness = 1)Display.show_image(img2, layer = Display.LAYER_OSD2, alpha = 128)x = (urandom.getrandbits(11) % img.width())y = (urandom.getrandbits(11) % img.height())img.draw_string_advanced(x,y,32, "Hello World!，你好世界！！！", color = (0, 0, 255),)# draw result to screenDisplay.show_image(img)img.clear()time.sleep(0.05)except KeyboardInterrupt as e:print("user stop: ", e)except BaseException as e:import syssys.print_exception(e)# deinit displayDisplay.deinit()os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)time.sleep_ms(100)# release media bufferMediaManager.deinit()if __name__ == "__main__":os.exitpoint(os.EXITPOINT_ENABLE)display_test()
