Copy Cell 解释

1.HELP

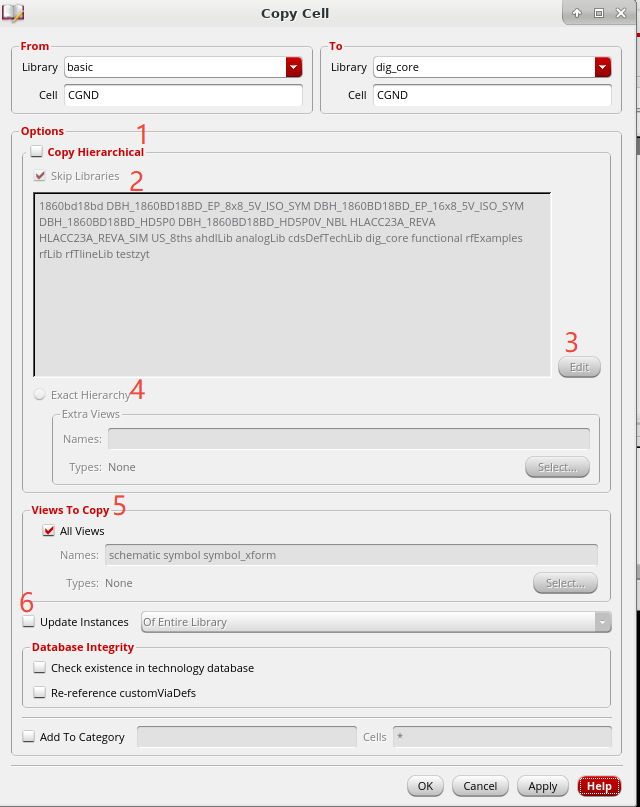

Options :
此部分通过设定限制条件控制拷贝流程。
1.Copy Hierarchial
将设计中所有被引用的单元拷贝至目标库。
2.Skip Libaraies
禁止拷贝指定参考库中的单元。
3.Edit
打开可选库列表供选择。
4.Exact Hierarchy
将搜索范围限制为设计的精确层级结构。

5.View To Copy
仅拷贝选中单元的指定视图。"全部视图"会拷贝该单元所有视图。进行层级拷贝时，拷贝命令还会拷贝该单元中实例化单元的所有视图。"选择"按钮可打开可选视图类型列表。

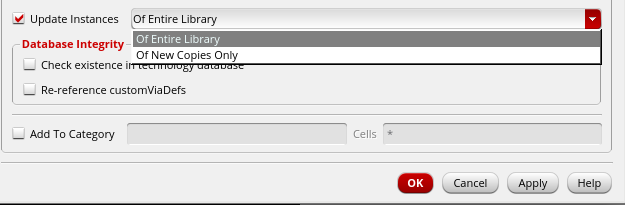

6.Update Instances
此部分允许在设为"真"时，用新单元名称更新目标单元中的视图。

7.Of Entire Library
用新单元名称替换现有单元名称。
8.Of New Copies Only
仅覆盖从原始库中拷贝的单元视图引用。

9.Database Integrity
拷贝完成后更新并验证工艺数据。
10.Re-reference customViaDefs
将自定义通孔定义重新指向目标库中的单元视图。
11.Check existence in technology database
验证目标库工艺数据库中层、用途、通孔定义和站点定义的存续性。

12.Add To Category
根据"单元"字段筛选字符串，指定将拷贝单元集合添加至的新建或现有类别名称。默认用星号(*)表示所有被拷贝单元。

2.示例：

1.示例：

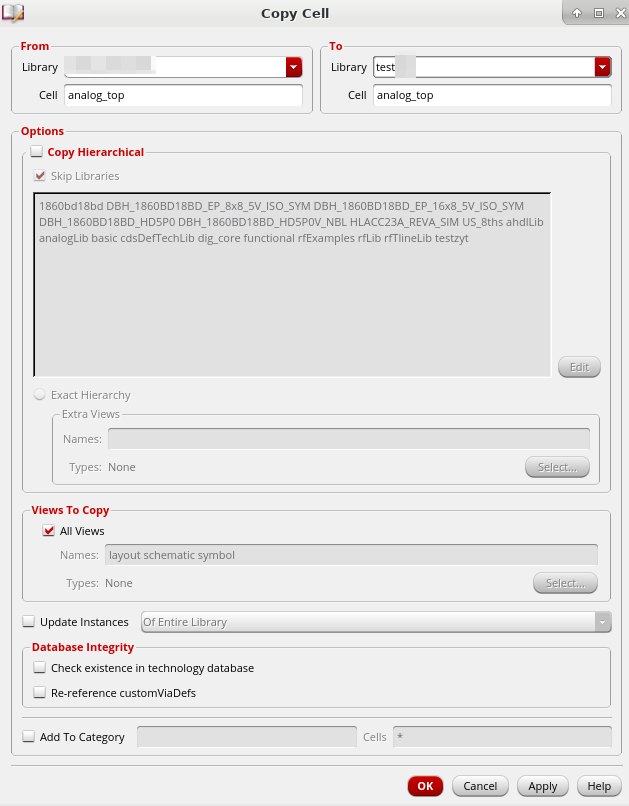

示例1 ： 默认选项, CP的test库中 只有copy的cell 且进去schematic Q 一下 调用关系在原始库。

2.示例

示例2： 将Hierarchial 打开，test库中会将被这个cell引用的所有的cell copy过来，调用关系依旧是原始库。

3.示例：

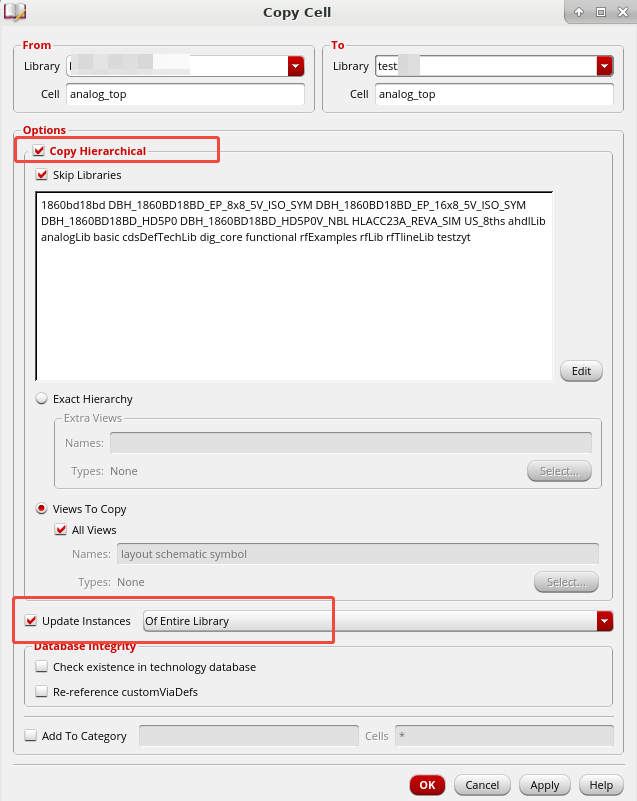

示例3：勾选Copy Hierarchial，勾选Update Instances >Of Entire Library,所有被引用的CELL将会被copy到test库中 且调用关系指向 test库而不是原始库。
