PID算法基础知识
1. 引言
在之前讲解的直流有刷电机驱动章节中，如果电机的负载没有改变，那么只需要设置固定的占空比，电机速度就会稳定在目标范围。然而，在实际的应用中，负载可能会发生变化，此时如果还是输出固定的电压，电机的速度就偏离目标范围了，为了解决这个问题，引入了PID算法，其作用是当系统受到外界干扰而偏离正常状态时，自动调节回正常范围内。常用于水壶保温系统、大棚温控系统、水位控制系统、电机控制系统等。接下来本章将介绍PID的基础知识，了解什么是PID及PID代码如何编写。
2. 什么是PID

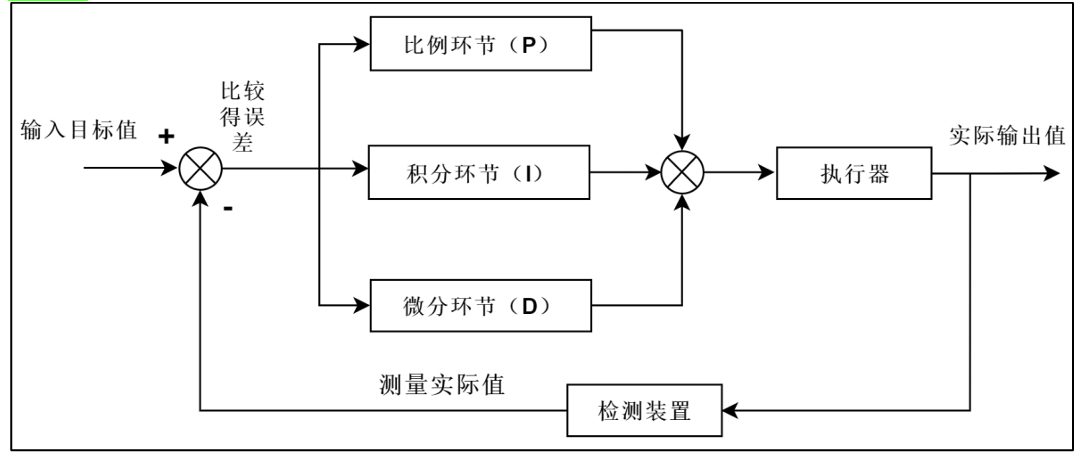

PID就是Proportion（比例）、Integral（积分）、 Differential（微分），其控制流程图如下所示：
先来说比例，其公式为u=kp*e。u为输出、kp为比例系数、e为偏差。根据公式可看出输出u与偏差e成正比。以电机转动为例来说明，假设我期望输出的转速是60，但实际的转速是40，现在偏差是20，那此时kp越大，输出就越大，就能越快达到目标转速。但kp不是越大越好，如果kp越大，此时会出现超调或者振荡，会使得系统的稳定性下降。
然而仅有比例环节还不够，因为会存在静态误差。静态误差指的是假设现在需要调节棚内温度为30℃，而实际温度为25℃，此时偏差e=5，Kp为固定 值，如果此时的输出可以让大棚在半个小时之内升温5℃，而外部的温差可以让大棚在半个小 时之内降温 5℃，也就是说，输出 u 的作用刚好被外部影响抵消了，这就使得偏差会一直存在，这个误差就称为静态误差。

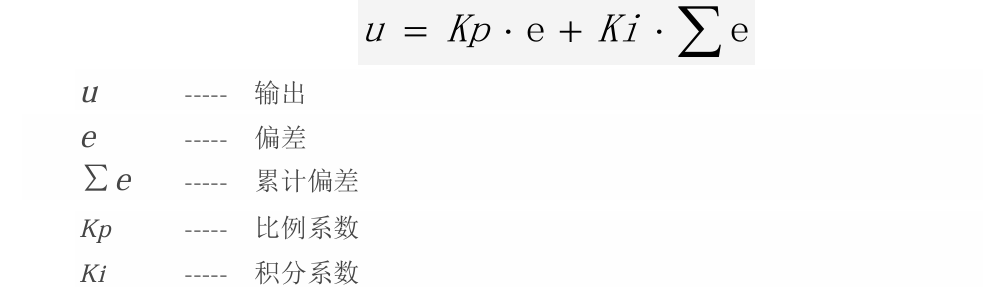

因此，为了消除静态误差，引入了积分环节。积分环节可以对偏差e进行积分，只要存在偏差，积分环节就会不断起作用，主要用于消除静态误差，提高系统的无差度。引入积分环节后，比例+积分环节的公式如下：
加入积分环节后，假设比例环节的作用被抵消，一直存在静态误差；那么此时积分环节就会一直累加误差，从而增大输出u，消除静态误差。从公式可以看出，当偏差e累加值或者是积分系数越大，此时输出u就越大，消除静态误差的时间就越短。

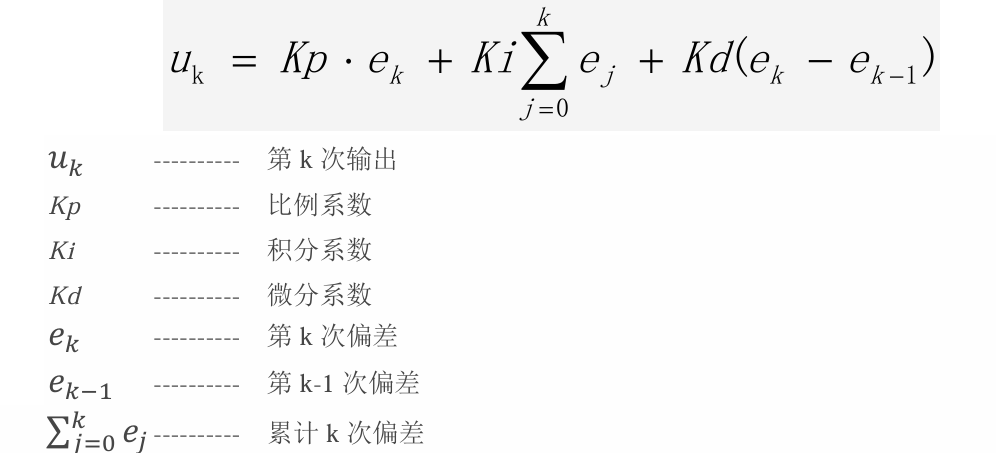

同理，积分系数过大，也会引起超调现象，因此积分系数不是越大越好。在积分环节中，只要存在偏差e，就会不断累加偏差值，直到偏差为0。此时累积偏差不再变化，但积分环节依然再发挥作用，因此易引起超调现象。为了解决上述问题，引入了微分环节提前去抑制输出。加入微分环节后公式如下所示：
从上述公式可以看出，微分环节是根据偏差变化量提前做出相应控制，以减小输出，抑制超调。如第n次的偏差减去n-1次的偏差=-3，代入上述公式可知，微分环节会削弱比例环节和积分环节的作用。
3. PID代码编写
知晓了公式原理之后，接下来进行代码编写。首先采用一个结构体来封装PID的相关参数，如下图所示：
typedef struct {float kp; // 比例系数float ki; // 积分系数float kd; // 微分系数float error; // 当前误差float last_error; // 上次误差float sum_error; // 误差累积float output; // 输出值float target; // 目标值float actual; // 实际值
} pid_cfg;PID输出代码如下：
float pid_caculate_value(pid_cfg *pid, float actual_value,flot target_value)
{pid->target = target_value; //设置目标值pid->actual = actual_value; //当前值pid->error = target_value - actual_value; //偏差值pid->sum_error += pid->error; //累积偏差值pid->output= (pid->kp) * (pid->error) + (pid->ki) * (pid->sum_error) \+(pid->kd) * ((pid->error)-(pid->last_error)); //pid输出值 // 限制积分项，防止积分饱和if(pid->sum_error > 1000) pid->sum_error = 1000;if(pid->sum_error < -1000) pid->sum_error = -1000;// 限制输出范围if(pid->output > 1000) pid->output = 1000;if(pid->output < 0) pid->output = 0;pid->last_error=pid->error; //更新偏差值return pid->output; //返回输出值
}
