图像尺寸测量仪应用Type-C接口：精准检测，赋能科技
一、Type-C接口检测背景

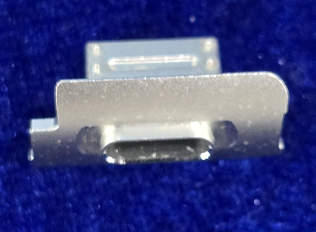

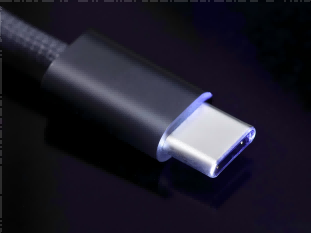

随着电子设备对高速数据传输与高效充电的需求激增，Type-C接口凭借正反插设计、40Gbps传输速率及100W电力传输能力，已成为智能手机、笔记本电脑等设备的标准配置。然而，其复杂的24针脚结构（含VBUS电源、GND地线、CC配置通道等）在生产过程中易因金属触点错位、绝缘不良等问题引发短路，导致设备充电异常、端口烧毁甚至火灾风险。据行业数据显示，2024年全球Type-C接口出货量超50亿个，但因制造缺陷导致的产品召回率仍达2.3%，凸显检测环节的紧迫性。
欧盟推出的通用充电指令（如EN IEC 62680-1-2/1-3标准）进一步强化了检测要求：Type-C接口需通过4轴向机械测试、低电平接触电阻测试（≤50mΩ）、-40℃至85℃温湿度循环测试等12项认证，以确保其在日常插拔、振动冲击等场景下的可靠性。在此背景下，传统检测手段（如万用表手动测量）因效率低、误差大，已难以满足大规模生产需求，而基于机器视觉的自动化检测方案成为行业刚需。
二、Type-C接口检测需求
1. 多维度检测需求
Type-C接口的检测需覆盖机械、电气、环境三大维度：
- 机械结构：需验证插拔寿命（≥10,000次）、线缆弯曲半径（≤3mm）及4轴向应力承受能力；
- 电气性能：需检测VBUS与GND间绝缘电阻（≥100MΩ）、高速信号传输完整性（USB4协议下误码率≤10⁻¹²）；
- 环境适应性：需通过盐雾测试（48小时无腐蚀）、热冲击测试（-55℃至125℃循环）及振动测试（5-500Hz随机振动）。
2. 传统检测的局限性
传统检测依赖人工目检与接触式测量，存在三大痛点：
- 效率低：单件检测耗时超3分钟，难以适配自动化产线；
- 误差大：接触式探针可能划伤针脚，导致二次缺陷；
- 数据孤岛：检测结果需手动录入MES系统，追溯效率低下。
3. 行业转型压力
随着氮化镓（GaN）充电器普及（2025年市场占比预计达35%），Type-C接口需支持更高功率密度（如240W PD3.1协议），这对检测精度（需达±1μm）与速度（单件≤5秒）提出双重挑战。企业若无法通过欧盟CE、UL等认证，将面临产品滞销与品牌信誉损失风险。
三、检测方案：图像尺寸测量仪IMAGE 3 PRO
1. 技术原理与创新

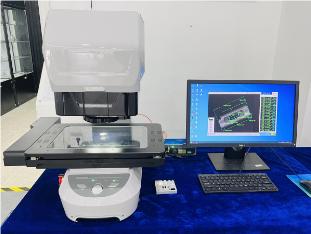

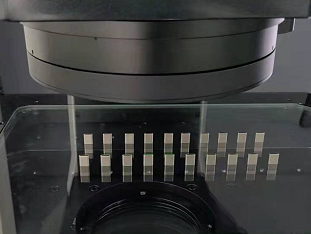

普密斯IMAGE 3 PRO全自动影像测量仪采用双远心工业镜头（分辨率0.1μm）与高精度工业相机（帧率120fps），通过非接触式投影成像实现2.5D复合测量。其核心创新点包括：
- AI视觉算法：可自动识别Type-C接口的24个针脚位置，无需人工定位；
- 动态照明优化：内置AutoLight技术，根据金属触点反光特性智能调节LED光源波长（450-650nm可调），消除阴影干扰；
- 多特征同步检测：单次拍摄可同时测量针脚间距（精度±3μm）、共面度（≤0.05mm）及CC引脚通信状态（通过示波器级信号分析）。
2. 检测流程优化
以Type-C接口针脚共面度检测为例，传统方法需用三坐标测量机耗时15分钟，而IMAGE 3 PRO流程如下：
- 自动上料：机械臂抓取接口至300mm×200mm移动平台；
- 智能对焦：大景深光学系统（DOF=8mm）确保高低针脚同步清晰成像；
- 算法分析：i-VisionAI在0.8秒内完成24个针脚的3D点云重建，计算共面度偏差；
- 数据输出：检测结果自动生成CSV报表，并同步至MES系统，支持不良品分拣。

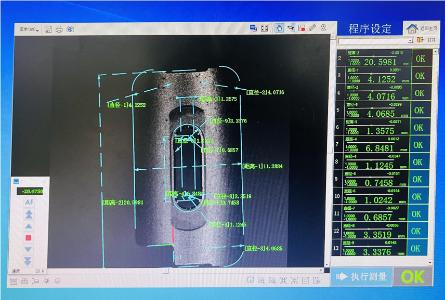

四、检测结果展示
在Type-C接口向高功率、微型化演进的趋势下，IMAGE 3 PRO以非接触式、高精度、全场景的检测能力，重新定义了接口制造的质量标准。其与MES系统的无缝对接，更推动了制造业向“黑灯工厂”转型。普密斯将持续深耕机器视觉技术，为绿色科技与智能制造提供核心检测装备。
