R-CNN详解

R-CNN：Regions + CNN

《Rich feature hierarchies for accurate object detection and semantic segmentation》
论文地址：https://arxiv.org/pdf/1311.2524v3.pdf
代码地址：https://github.com/rbgirshick/r

创新点

• R-CNN采用Selective Search算法预先提取出可能包含目标的 Region Proposal（候选区域），替代传统算法（DPM等）的滑动窗口法，提高速度。
• 使用CNN提取Region Proposal的特征。从经验驱动特征（SIFT、HOG）到数据驱动特征（CNN feature map），提高特征对样本的表示能力。
• 采用大数据集下（ImageNet ILSVC 2012）有监督预训练和小数据集下（PASCAL VOC 2007）微调（fine-tuning）的方法解决小样本难以训练甚至过拟合等问题。

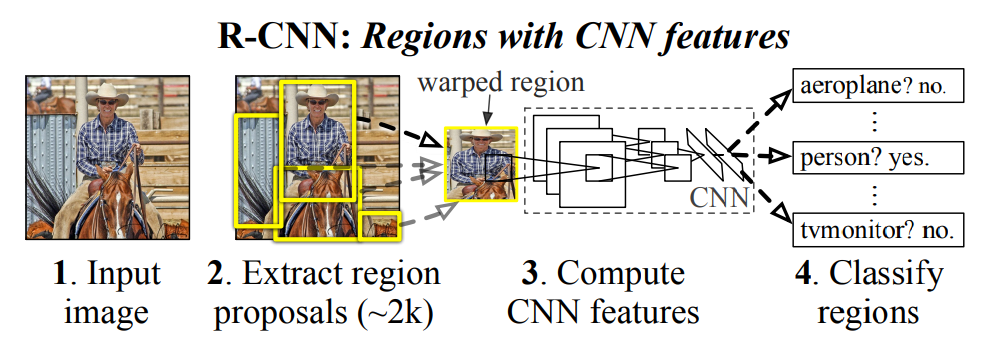

网络结构

• 过程
  1. Extract Region Proposal，使用Selective Search的方法提取2000个候选区域
  2. Compute CNN features，使用CNN网络计算每个Region Proposal的feature map
  3. Classify regions，将提取到的feature输入到SVM中进行分类
  4. Non-maximum suppression，去除掉重复的box
  5. Bounding box regression，位置精修，使用回归器精细修正候选框的位置

网络结构详解

1.特征区域抽取(Extract region proposal)

首先使用Selective Search算法从输入图像中提取2000个Region Proposal，Selective Search算法主要步骤：1. 使用一种过分割手段，将图像分割成小区域 (1k~2k 个)
2. 计算所有邻近区域之间的相似性，包括颜色、纹理、尺度等
3. 将相似度比较高的区域合并到一起
4. 计算合并区域和临近区域的相似度

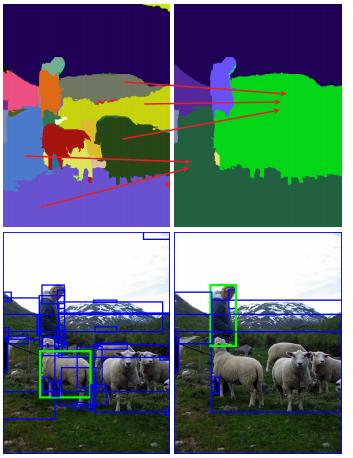

5. 重复3、4过程，直到整个图片变成一个区域在每次迭代中，形成更大的区域并将其添加到区域提议列表中。这种自下而上的方式可以创建从小到大的不同scale的Region Proposal，如图所示。

2.计算CNN特征(Compute CNN features)

2.1 缩放区域(Warp region)
由于文中使用的CNN中包含有全连接层，这就需要输入神经网络的图片有相同的size，但是Selective Search提取的Region Proposal都是不同size的，所以需要对每个Region Proposal都缩放到固定的大小（227227）。paper试验了两种不同的处理方法：

(1)各向异性缩放

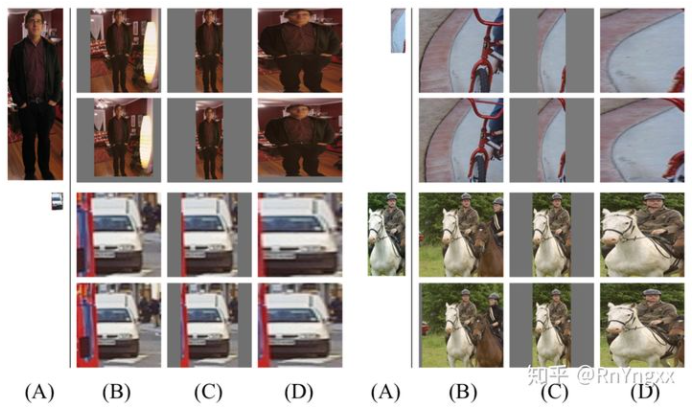

这种方法比较简单暴力，不考虑图片的长宽比例，不考虑图片是否扭曲，直接缩放到CNN输入的大小227227。不过这种方法容易导致图片中目标发生严重形变，如下图D所示。

(2)各向同性缩放

1. 先扩充后裁剪： 直接在原始图片中，把bounding box的边界进行扩展延伸成正方形，然后再进行裁剪。如果已经延伸到了原始图片的外边界，那么就用bounding box中的颜色均值填充。如上图(B)所示。



2. 先裁剪后扩充：先把bounding box图片裁剪出来，然后用固定的背景颜色填充成正方形图片(背景颜色也是采用bounding box的像素颜色均值),如上图©所示。

   注：对于上面的异性、同性缩放，文献还有个padding处理，上面的示意图中第1、3行就是结合了padding=0,第2、4行结果图采用padding=16的结果。经过最后的试验，作者发现采用各向异性缩放、padding=16的精度最高。

2.2 CNN网络训练(Train CNN)

利用Selective Search提取Region Proposal并resize后，接下来使用CNN（AlexNet、VGG）从每个Region Proposal提取特征。本文训练CNN的方法，主要包括以下两步：

（1）Pre-training阶段：由于物体标签训练数据少，如果要直接采用随机初始化CNN参数的方法是不足以从零开始训练出一个好的CNN模型。基于此，本文采用的是有监督的预训练，使用一个大的数据集（ImageNet ILSVC 2012）来训练AlexNet，得到一个分类的预训练（Pre-trained）模型。
（2）Fine-tuning阶段：使用Region Proposal（PASCAL VOC）对Pre-trained模型进行fine-tuning。首先将原来预训练模型最后的1000-way的全连接层（分类层）换成21-way的分类层（20类物体+背景），然后计算每个region proposal和ground truth 的IoU，对于IoU>0.5的region proposal被视为正样本，否则为负样本（即背景）。在每次迭代的过程中，选取32个正样本和96个负样本组成一个mini-batch（128，正负比：1：3）。我们使用0.001的学习率和SGD来进行训练。
（备注： 如果不针对特定任务进行fine-tuning，而是把CNN当做特征提取器，卷积层所学到的特征其实就是基础的共享特征提取层，就类似于SIFT算法一样，可以用于提取各种图片的特征，而f6、f7所学习到的特征是用于针对特定任务的特征。打个比方：对于人脸性别识别来说，一个CNN模型前面的卷积层所学习到的特征就类似于学习人脸共性特征，然后全连接层所学习的特征就是针对性别分类的特征了）
2.3 Save features
虽然文中训练了CNN网络对region proposal进行分类，但是实际中，这个CNN的作用只是提取每个region proposal的feature。因此，我们输入region proposal进行前向传播，然后保存AlexNet的FC7层features，以供后续的SVM分类使用。

3.区域分类(Classify regions)

本文使用SVM进行分类对于每一类都会训练一个SVM分类器，所以共有N（21）个分类器，我们来看一下是如何训练和使用SVM分类器的。
3.1 训练(Training)
如下图所示，在训练过程中，SVM的输入包括两部分：
（1）CNN feature：这个便是CNN网络为每个region proposal提取的feature，共2000*4096。
（2）Ground truth labels： 在训练时，会为每个region proposal附上一个label（标注好的labels称为Ground truth labels）。
在SVM分类过程中，当IoU$<$0.3时，为负样本，正样本便是ground truth box。然后SVM分类器也会输出一个预测的labels，然后用labels和ground truth labels计算loss，然后训练SVM。
3.2 测试(Testing)
Testing的过程就是输入经过之前的步骤得到test image的Region Proposal的feature，然后输出对2000个proposal的类别预测值。

4.非极大值抑制(Non-maximum suppression)

经过SVM之后，我们会得到2000个region proposal的class probability，然后我们可以根据‘有无物体’这一类过滤掉一大批region proposal，然后如果某个候选框的最大class probability<阀值，那也可以过滤掉这些region proposal，那剩下的可能如下左图所示，就是有多个box相互重叠，但是我们目标检测的目标是一个物体有一个box即可，那这个时候就需要用到非极大值抑制（NMS）了，经过NMS之后，最终的检测结果如下右图所示：

5.边界框回归(Bounding box regression)

目标检测问题的衡量标准是重叠面积：许多看似准确的检测结果，往往因为候选框不够准确，重叠面积很小。故需要Bounding box regression步骤。如下图，绿色的框表示Ground Truth Box, 红色的框为我们预测得到的region proposal 。那么即便红色的框被分类器识别为飞机，但是由于红色的框定位不准(IoU$<$0.5)， 那么这张图相当于没有正确的检测出飞机。所以需要对红色的框进行微调，使得经过微调后的窗口跟Ground Truth Box更接近，这样就可以更准确的定位。Bounding box regression算法参考这里。

【R-CNN不足】

1. 训练时间长：主要原因是分阶段多次训练，而且对于每个region proposal都要单独计算一次feature map，导致整体的时间变长。
2. 占用空间大：主要原因是每个region proposal的feature map都要写入硬盘中保存，以供后续的步骤使用。

multi-stage：文章中提出的模型包括多个模块，每个模块都是相互独立的，训练也是分开的。
3. 测试时间长，由于不共享计算，所以对于test image，也要为每个proposal单独计算一次feature map，因此测试时间也很长。
