【VPX315】基于 3U VPX 总线架构的 JFMQL100TAI + FT-M6678 智能信号处理平台
产品概述

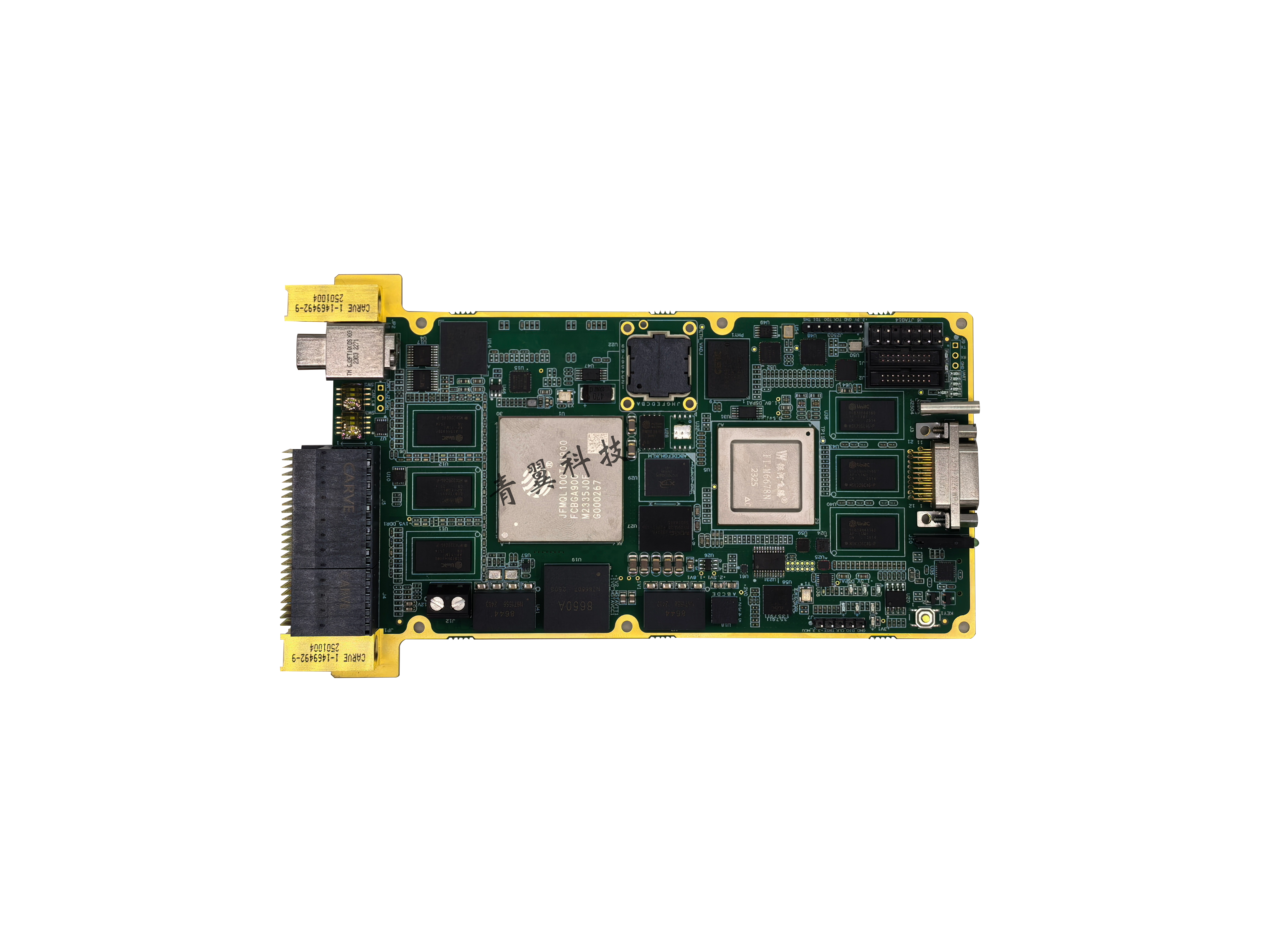

VPX315 是一款基于 3U VPX 总线架构的 JFMQL100TAI + FT-M6678 DSP 的高性能智能信号处理平台，板载 1 片国防科大银河 飞腾 FT-M6678 多核浮点运算 DSP，可以实现各种实时性要求较高的 信号处理算法，板载 1 片 JFMQL100TAI 处理器，可以实现 AI 智能算 法。

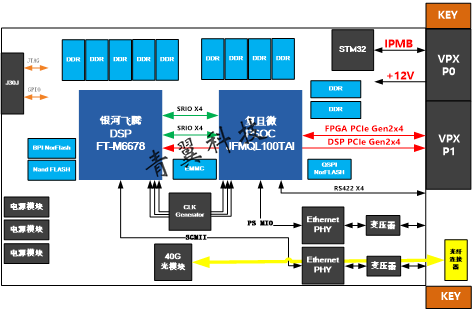

板卡DSP 支持5 片DDR3 SDRAM 实现数据缓存，DSP与FPGA 之间通过 2 路 X4 SRIO 进行互联。板卡 FPGA 的 PS 端支持 1Gbyte 大容量缓存、支持 1 路千兆以太网，PL 端支持 4 路 10Gbps 光纤接 口，PL 端支持 4GByte 大容量缓存。板载一片 STM32 单片机进行电 源、时钟、复位控制、以及健康管理。
该板卡采用标准 3U VPX 导冷加固设计，具有优良的抗振性、散 热性能和独特的环境防护设计，适合于航空、航天、船舶等苛刻环境 下的应用。
技术指标
1. 板载 DSP 实时信号处理器：FT-M6678；
-
DSP 外挂 1 组 DDR3 SDRAM，容量为 2GByte；
-
DSP 外挂 1 片 Nor Flash，容量为 256MBit；
-
DSP 外挂 1 片 Nand Flash，容量为 4Gbit；
-
DSP 外挂 1 个 RJ45 千兆以太网接口，连接至 VPX；
-
DSP 外挂 1 片 EEPROM、1 片 SPI NorFlash；
-
DSP 与 FPGA 通过 SRIO x4 进行互联，5Gbps/lane；
2. 板载 JFMQL100TAI 处理器：
-
PS 端支持 1 组 32 位 DDR3 SDRAM，容量 1GByte；
-
PS 端支持 1 个 EMMC 存储器，容量为 128GByte；
-
PS 端支持 1 片 SPI Nor Flash，容量为 256Mbit；
-
PL 端支持 1 组 64 位 DDR3 SDRAM，容量 4GByte；
-
PL 端支持 1 路 X4 GTX 光纤接口，支持 10Gbps/lane；
3. 背板互联接口：
-
VPX P0 支持+12V 电源、系统复位、健康管理；
-
VPX P1 支持 DSP 的 PCIe x4、FPGA PCIe x4 互联；
-
VPX P1 支持两路 GBE 网络，分别来自于 DSP 和 FPGA；
4. 整板健康管理
-
支持 1 片 STM32 单片机做电源管理与时序控制；
-
支持 2 路 IPMB 总线到单片机，做为健康管理；
5. 其它接口性能：
-
前面板 JTAG 调试接口；
物理与电气特征
-
板卡尺寸：100 x 160mm；
-
板卡供电：4A max@+12V（±5%）；
-
散热方式：风冷/导冷散热；
环境特征
-
工作温度：-40°~﹢85°C；
-
存储温度：-55°~﹢125°C；
-
工作湿度：5%~95%，非凝结；
软件支持
1. 可选集成板级软件开发包（BSP）：
-
DSP 底层接口驱动；
-
背板互联接口开发：SRIO 互联驱动开发；
2. 可根据客户需求提供定制化算法与系统集成：
应用范围
-
雷达与中频信号处理、电子对抗、智能信号处理；
-
图形与图像处理、机器视觉。
