iBizModel 工作流（PSWORKFLOW）模型体系详解

基于iBizModel建模体系，工作流模型是业务流程自动化的核心组成部分，它通过定义流程节点、角色、版本和时间规则，实现对业务流转的精细控制。以下将详细阐述界面工作流模型体系，包括应用场景、模型关系图例和示例DSL，内容涵盖PSWORKFLOW（系统工作流）、PSWFVERSION（流程定义版本）、PSWFWORKTIME（工作流工作时间）、PSWFROLE（工作流角色）、PSWFPROCESS（流程处理节点）等关键模型及其关联组件。

一、工作流模型体系概述

iBizModel的工作流模型体系以PSWORKFLOW为根模型，定义了业务流程的全局配置，包括流程类型、状态代码表、操作视图等。PSWFVERSION支持多版本流程定义，确保流程可迭代和回滚；PSWFWORKTIME管理工作时间规则，用于超时控制和效率优化；PSWFROLE定义参与流程的角色体系，支持自定义、数据驱动和预置角色类型；PSWFPROCESS描述流程中的处理节点，如开始、结束、交互处理等，并通过PSWFLINK连接节点，形成完整的流程拓扑。该体系通过DSL（Domain-Specific Language）实现 declarative 建模，支持复杂业务场景的图形化配置和代码生成。

二、核心模型详解

1. PSWORKFLOW（系统工作流）

PSWORKFLOW是工作流的根模型，定义流程的全局属性：

• 关键属性：codename（唯一标识）、name（名称）、statecodelistid（业务状态代码表引用）、wfstepcodelistid（流程步骤代码表引用）、wftype（工作流类型，如机构流程、部门流程）。
• 应用场景：适用于企业审批流程（如请假审批、采购订单流转）、项目管理任务分配、订单处理流水线等。例如，在制造业中，零件生产审批流程可使用PSWORKFLOW定义状态（草稿、审核中、完成）和步骤（提交、审核、归档）。
• 成员模型：包含PSWFVERSION（流程版本）、PSWFDE（工作流实体）、PSWFSUBWF（子流程）。

2. PSWFVERSION（流程定义版本）

PSWFVERSION支持流程的多版本管理，确保流程可迭代：

• 关键属性：wfversion（版本号）、wfvermode（应用模式，如默认或流程片段）。
• 应用场景：在业务流程优化中，例如电商订单处理流程，版本1可能仅支持基础审核，版本2增加风控节点，通过PSWFVERSION实现平滑升级和回滚。
• 成员模型：嵌套PSWFPROCESS（流程处理节点）和PSWFLINK（流程连接）。

3. PSWFWORKTIME（工作流工作时间）

PSWFWORKTIME定义流程的时间规则，用于计算超时和效率：

• 关键属性：codename（唯一标识）、name（名称）、userdata（自定义数据，如工作日历）。
• 应用场景：在客户服务流程中，设置PSWFWORKTIME定义工作时间为工作日9:00-18:00，若任务超时未处理，自动转交或升级处理。
• 外部引用：被PSWFPROCESS引用，指定节点级超时规则。

4. PSWFROLE（工作流角色）

PSWFROLE定义流程参与角色，支持多种角色来源：

• 关键属性：wfroletype（角色类型，如用户组、系统角色、实体数据集合）、psdedsid（数据集引用，用于动态角色）。
• 应用场景：在财务审批流程中，角色可定义为“部门经理”（通过系统角色）或“项目组成员”（通过实体数据集动态获取）。
• 外部引用：被PSWFPROCROLE（流程处理角色）引用，指定节点处理人。

5. PSWFPROCESS（流程处理节点）

PSWFPROCESS定义流程中的处理逻辑节点，支持多种类型：

• 关键属性：wfprocesstype（处理类型，如开始、结束、交互处理、嵌套子流程）、normalproctype（常规处理类型，如调用实体行为）、multiinstmode（多实例模式，如并行或串行）。
• 应用场景：在招聘流程中，交互处理节点“面试”需候选人提交反馈，而常规处理节点“背景调查”自动调用外部API。
• 成员模型：嵌套PSWFPROCROLE（处理角色）、PSWFPROCPARAM（处理参数）、PSWFPROCSUBWF（子流程）。

6. 关联模型

• PSWFLINK：连接流程节点，定义流转条件（如wflinktype为交互连接或超时连接）。
• PSWFLINKCOND：为连接提供条件逻辑，支持组合条件（AND/OR）和属性比较。
• PSWFPROCROLE：为交互节点指定处理角色，支持动态属性或固定角色。

三、应用场景

工作流模型体系广泛应用于企业数字化场景：

• 审批流程管理：例如，员工请假申请流程，使用PSWORKFLOW定义状态（提交、经理审批、HR备案），PSWFVERSION管理流程变更，PSWFROLE指定审批人角色，PSWFPROCESS定义交互节点“经理审批”需人工操作。
• 订单处理流水线：在电商系统中，订单流程包括“支付验证”（自动处理）、“库存检查”（嵌套子流程）和“发货通知”（交互处理），通过PSWFWORKTIME设置超时规则，避免订单滞留。
• 项目管理任务流：在敏捷开发中，任务流程使用PSWFPROCESS的并行多实例模式，同时分配任务给多个成员，并通过PSWFLINKCOND设置完成条件。
• 客户服务工单：服务工单流程集成PSWFROLE的动态角色，根据工单类型自动分配处理组，并利用PSWFVERSION的流程片段模式支持快速迭代。

四、模型关系图例

以下Mermaid图展示了工作流核心模型的关系，突出层级和引用关系：

图例说明：

• PSWORKFLOW为根模型，归属于PSMODULE（系统模块）和PSSYSWFCAT（工作流分类）。
• PSWFVERSION是PSWORKFLOW的成员，管理流程版本，并嵌套PSWFPROCESS和PSWFLINK。
• PSWFPROCESS包含处理角色、参数和子流程，并引用PSWFWORKTIME（工作时间）和PSWFROLE（角色）。
• PSWFLINK定义节点连接，并包含条件（PSWFLINKCOND）和角色（PSWFLINKROLE）逻辑。
• 箭头表示父子或引用关系，如实线箭头为成员嵌套，虚线箭头为外部引用。

五、示例DSL代码

以下是一个完整的零件生产审批流程DSL示例，基于PSWFVERSION模型，涵盖开始事件、交互处理、常规处理和结束事件。代码严格遵循iBizModelDSL规范，使用Groovy语法：

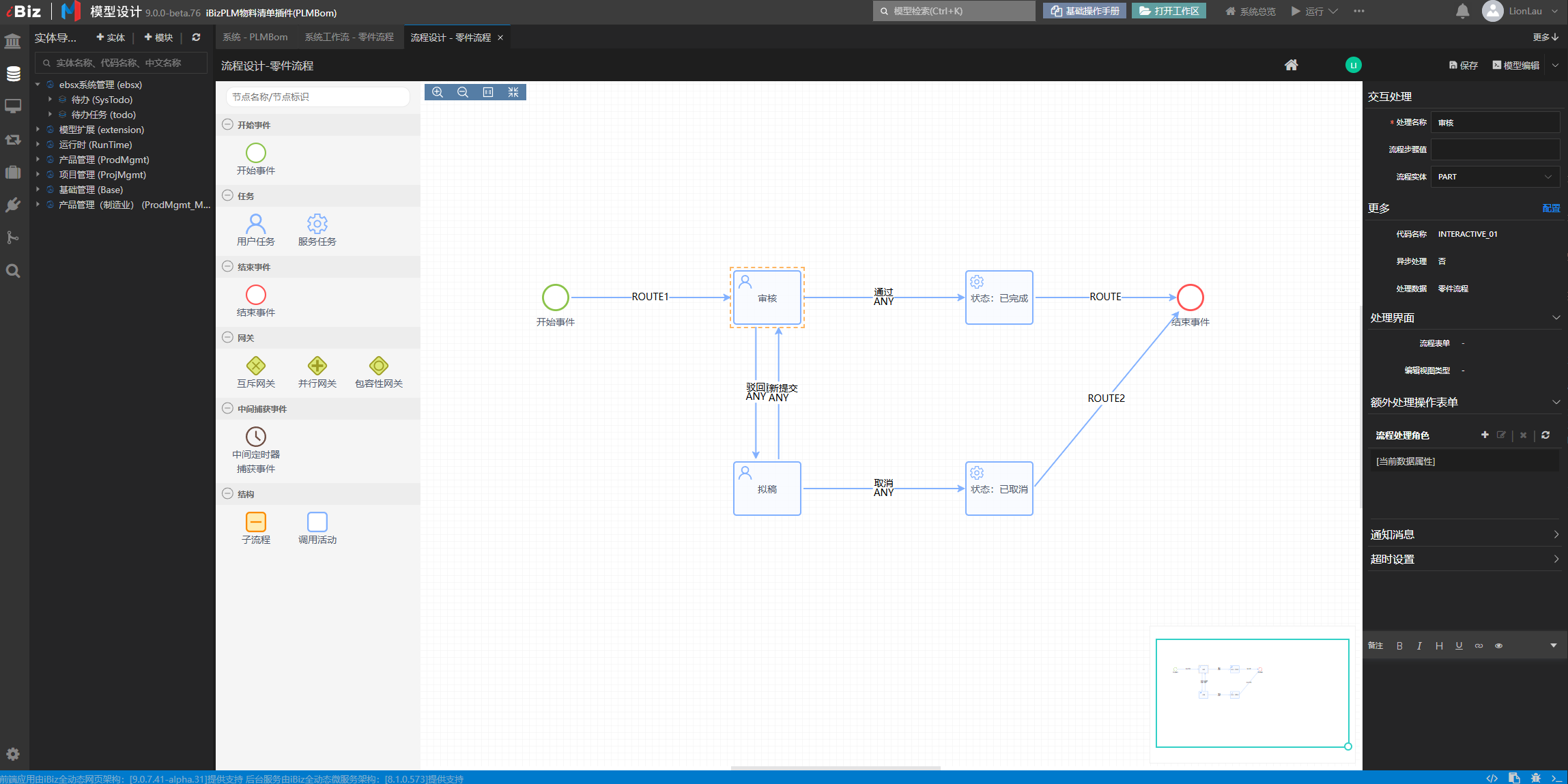

流程图解析

• 流程启动：从“开始事件”节点自动流向“审核”节点（交互处理）。
• 审核分支：
  • 通过操作：如果审核人执行“通过”，流程跳转至“状态：已完成”节点（常规处理），自动更新实体状态为已完成，然后流向“结束事件”。
  • 驳回操作：如果审核人执行“驳回”，流程返回“拟稿”节点（交互处理），允许拟稿人重新修改。
• 拟稿分支：
  • 重新提交操作：拟稿人执行“重新提交”，流程返回“审核”节点，重新进行审核。
  • 取消操作：拟稿人执行“取消”，流程跳转至“状态：已取消”节点（常规处理），自动更新实体状态为已取消，然后流向“结束事件”。
• 流程终止：所有路径最终汇聚到“结束事件”，完成流程实例。

流程DSL代码

//iBizModelDSL建模指令，目标：定义零件生产审批流程版本1
//DSL变量定义
def __PSMODULE__ = context["PSMODULE"]?:"ProdMgmt_MFG" //系统模块：产品管理（制造业）
def mod_prodmgmt_mfg = __PSMODULE__
def de_part = "ProdMgmt_MFG.PART" //实体：PART//工作流版本定义
pswfversion(validflag: 1, wfversion: 1, pswfid: mod_prodmgmt_mfg + ".part_workflow", name: "零件流程 v1") {//开始事件节点pswfprocess(leftpos: 180, codename: "START_01", name: "开始事件", width: 40, wfprocesstype: "START", id: "START_01", toppos: 300, height: 40)//交互处理节点：审核pswfprocess(userdata: "零件流程", leftpos: 460, pswfdeid: mod_prodmgmt_mfg + ".part_workflow.PART", codename: "INTERACTIVE_01", name: "审核", wfprocesstype: "INTERACTIVE", id: "INTERACTIVE_01", toppos: 280) {pswfprocrole(udfields: "wf_user_id", name: "PSWFPROCROLE", roletype: "UDACTOR", id: "PSWFPROCROLE") //角色来自数据属性}//交互处理节点：拟稿pswfprocess(userdata: "零件流程", leftpos: 460, pswfdeid: mod_prodmgmt_mfg + ".part_workflow.PART", codename: "INTERACTIVE_02", name: "拟稿", wfprocesstype: "INTERACTIVE", id: "INTERACTIVE_02", toppos: 560) {pswfprocrole(udfields: "create_man", name: "PSWFPROCROLE", roletype: "UDACTOR", id: "PSWFPROCROLE") //角色来自创建人属性}//常规处理节点：状态更新为已完成pswfprocess(leftpos: 800, pswfdeid: mod_prodmgmt_mfg + ".part_workflow.PART", wfprocesstype: "PROCESS", userdata: "零件流程", codename: "PROCESS_01", name: "状态：已完成", psdeactionid: de_part + ".Update", width: 100, id: "PROCESS_01", toppos: 280, height: 80, normalproctype: "DEACTION") {pswfprocparam(srcvalue: "2", customdstdefname: "wf_status") //参数：更新状态值为2（已完成）}//常规处理节点：状态更新为已取消pswfprocess(leftpos: 800, pswfdeid: mod_prodmgmt_mfg + ".part_workflow.PART", wfprocesstype: "PROCESS", userdata: "零件流程", codename: "PROCESS_02", name: "状态：已取消", psdeactionid: de_part + ".Update", id: "PROCESS_02", toppos: 560, normalproctype: "DEACTION") {pswfprocparam(srcvalue: "3", customdstdefname: "wf_status") //参数：更新状态值为3（已取消）}//结束事件节点pswfprocess(leftpos: 1110, codename: "END_01", name: "结束事件", width: 40, wfprocesstype: "END", id: "END_01", toppos: 300, height: 40)//流程连接定义pswflink(customcondflag: 0, pswflinkname: "ROUTE1", defaultlink: 0, dstendpoint: "left2", wflinktype: "ROUTE", ordervalue: 100, frompswfprocid: "START_01", someroleflag: 0, topswfprocid: "INTERACTIVE_01", codename: "A75750db830f274b439", srcendpoint: "right", id: "A75750db830f274b439") //开始→审核pswflink(customcondflag: 0, pswflinkname: "IAACTION", defaultlink: 0, psdeviewbaseid: de_part + ".pass_wf_dyna_action_view", wflinktype: "IAACTION", psdeformid: de_part + ".pass_wf_dyna_action_view_form", ordervalue: 100, frompswfprocid: "INTERACTIVE_01", someroleflag: 0, topswfprocid: "PROCESS_01", codename: "A6a19a6d1f8871c7f5e", srcendpoint: "right2", nextcond: "ANY", id: "A6a19a6d1f8871c7f5e", logicname: "通过") //审核→完成（通过操作）pswflink(customcondflag: 0, pswflinkname: "IAACTION2", defaultlink: 0, dstendpoint: "top1", psdeviewbaseid: de_part + ".back_wf_dyna_action_view", wflinktype: "IAACTION", psdeformid: de_part + ".back_wf_dyna_action_view_form", ordervalue: 200, frompswfprocid: "INTERACTIVE_01", someroleflag: 0, topswfprocid: "INTERACTIVE_02", codename: "Af51d6de674e7ded5b9", srcendpoint: "bottom1", nextcond: "ANY", id: "Af51d6de674e7ded5b9", logicname: "驳回") //审核→拟稿（驳回操作）pswflink(customcondflag: 0, pswflinkname: "IAACTION1", defaultlink: 0, dstendpoint: "bottom3", psdeviewbaseid: de_part + ".review_wf_dyna_action_view", wflinktype: "IAACTION", psdeformid: de_part + ".review_wf_dyna_action_view_form", ordervalue: 100, frompswfprocid: "INTERACTIVE_02", someroleflag: 0, topswfprocid: "INTERACTIVE_01", codename: "A136f3aeafbe7ed72e0", srcendpoint: "top3", nextcond: "ANY", id: "A136f3aeafbe7ed72e0", logicname: "重新提交") //拟稿→审核（重新提交）pswflink(customcondflag: 0, pswflinkname: "IAACTION3", defaultlink: 0, wflinktype: "IAACTION", ordervalue: 100, frompswfprocid: "INTERACTIVE_02", someroleflag: 0, topswfprocid: "PROCESS_02", codename: "A6a86b9b87195bf8017", srcendpoint: "right2", nextcond: "ANY", id: "A6a86b9b87195bf8017", logicname: "取消") //拟稿→取消pswflink(customcondflag: 0, pswflinkname: "ROUTE2", defaultlink: 0, wflinktype: "ROUTE", ordervalue: 100, frompswfprocid: "PROCESS_02", someroleflag: 0, topswfprocid: "END_01", codename: "Ad13d1ce6a84a5eb5f9", srcendpoint: "right2", id: "Ad13d1ce6a84a5eb5f9") //取消→结束pswflink(customcondflag: 0, pswflinkname: "ROUTE", defaultlink: 0, wflinktype: "ROUTE", ordervalue: 110, frompswfprocid: "PROCESS_01", someroleflag: 0, topswfprocid: "END_01", codename: "Ad1d7da68e9bfd8033c", srcendpoint: "right2", id: "Ad1d7da68e9bfd8033c") //完成→结束
}

DSL示例解析：

• 流程逻辑：流程从开始事件启动，经“审核”节点（交互处理），操作人可通过“通过”连接跳转至“状态：已完成”（常规处理），或通过“驳回”连接返回“拟稿”节点。拟稿人可“重新提交”或“取消”，最终流向结束事件。
• 角色绑定：交互节点角色通过udfields动态绑定实体属性（如wf_user_id），实现数据驱动分配。
• 参数传递：常规处理节点使用PSWFPROCPARAM更新实体状态值，体现业务逻辑自动化。
• 视图集成：连接中引用PSDEVIEWBASE和PSDEFORM，确保界面操作一致性。

六、总结

iBizModel的工作流模型体系通过PSWORKFLOW、PSWFVERSION、PSWFWORKTIME等核心模型，提供了完整的业务流程建模能力。应用场景覆盖审批、订单、项目管理和客户服务等领域，模型关系图清晰展示了层级和引用结构，而DSL示例则体现了声明式编程的简洁性和强大功能。该体系支持高可配置性、多版本管理和动态角色分配，助力企业实现数字化转型中的流程自动化和优化。结合iBizModeling Studio工具链，用户可直观设计、验证和部署工作流，提升业务效率与一致性。
