Wincc报表自动导出Excel文件并以时间方式命名

---

前言

在Wincc上位机组态软件中，可以通过Online TableControl控件实时查看用户归档中的变量数据，该控件还可将报表导出为CSV或PDF文件。本文基于VBS脚本，实现报表文件的自动导出，并将导出的文件以当前时间命名。

---

一、报表控件组态

1. 建立用户归档变量

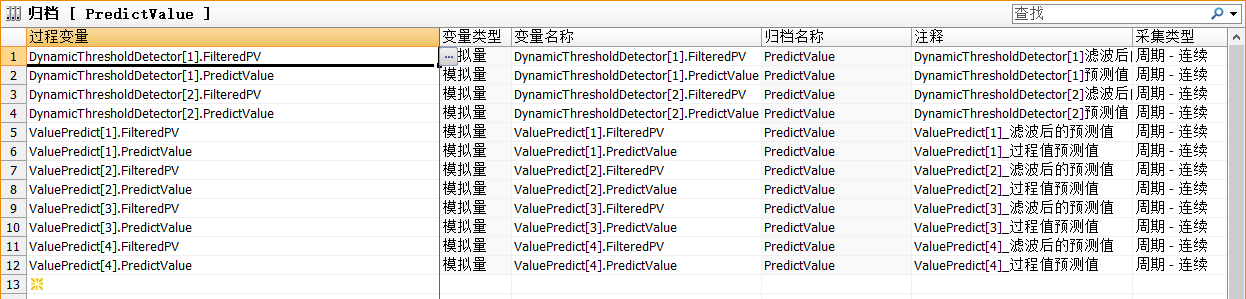

首先在变量管理器中建立一些需要归档的变量，并添加到变量归档记录中，如图1所示。

图1

2. 组态报表控件

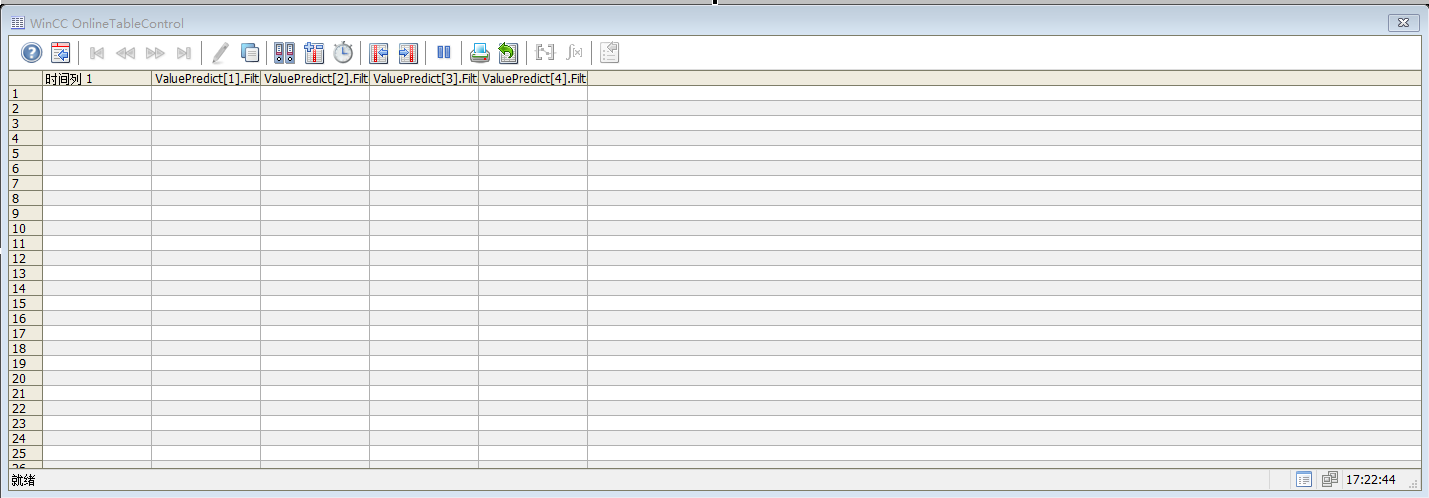

在画面中添加Online TableControl控件，如图2所示。右键打开对象属性，将控件名称改为“Table”。

图2

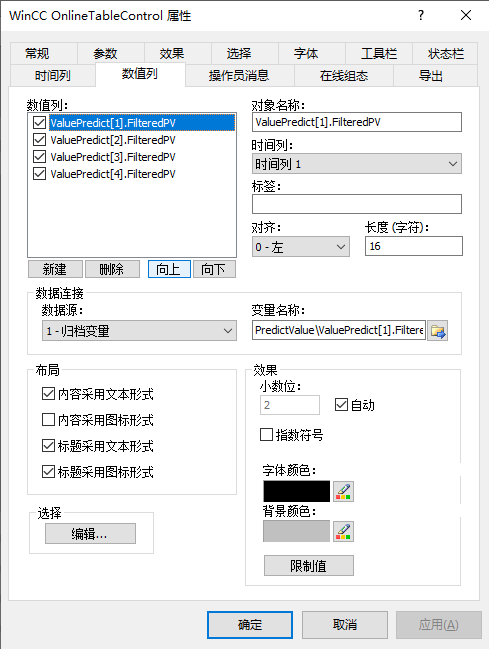

双击控件打开属性设置，在数值列界面添加需要显示的变量，如图3所示。其它设置自行选择，这里不再赘述。

图3
此时运行画面文件，即可显示变量的归档值。

二、报表定时自动导出

1. 添加内部变量

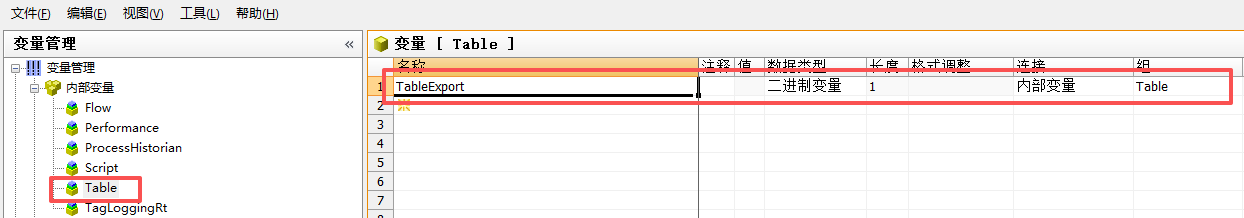

在变量管理中添加一个内部变量用于控制报表的定时导出，如图4所示。

图4

2. 添加导出按钮

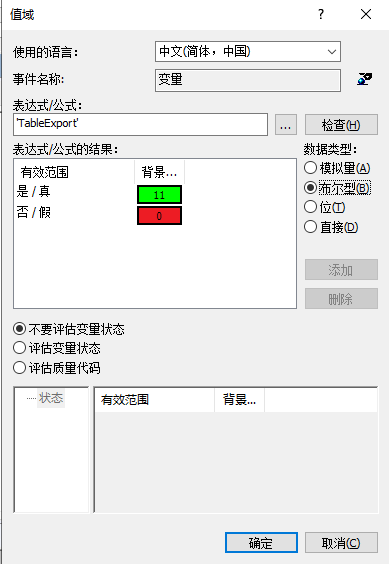

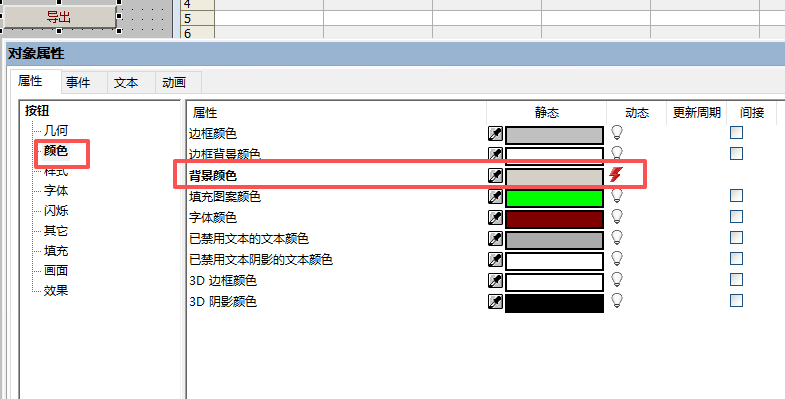

在报表所在的画面中，添加一个按钮控件，并关联刚才添加的内部变量。

图5

图6

3. 编辑C脚本

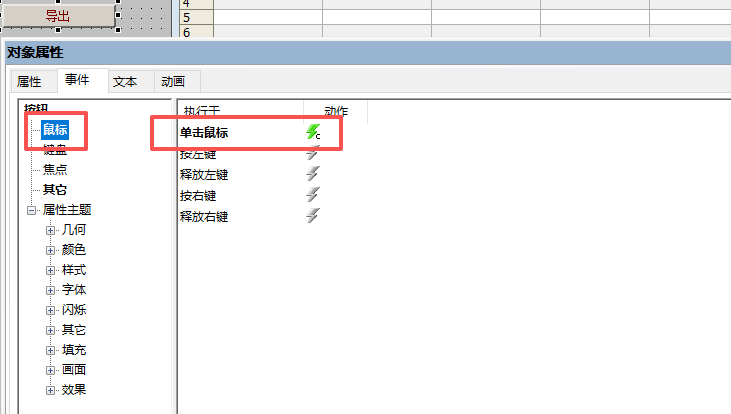

在按钮控件的对象属性-事件-按钮-鼠标中，右键选择单击鼠标，添加C动作。

图7
代码如下：

#include "apdefap.h"
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{SetTagBit("TableExport" ,!GetTagBit("TableExport"));}

该代码表示单击按钮，“Table”变量置位，再次单击按钮，“Table”变量复位。

4. 编辑VBS脚本

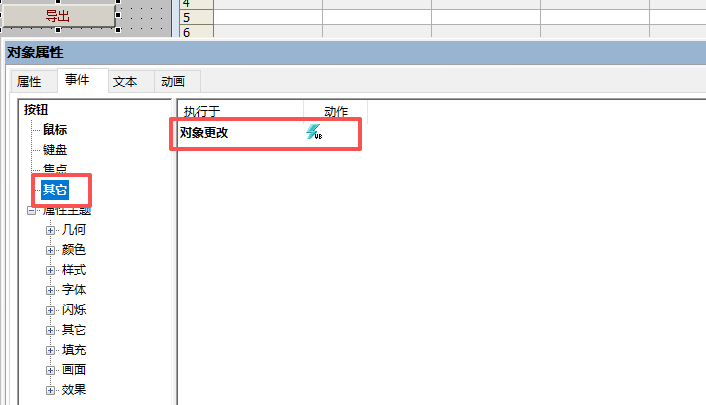

在按钮控件的对象属性-事件-按钮-其它中，右键选择对象更改，添加VBS动作。

图8
代码如下：

Sub OnObjectChanged(ByVal Item)
Dim ua,filename
Set ua = ScreenItems("Table") ''用户归档控件
filename=  Year(Now) & "_" & Month(Now) & "_" & Day(Now) & "_" & Hour(Now) ''以年_月_日_小时命名
ua.ExportDirectoryChangeable = 1 ''允许修改导出目录
ua.ExportShowDialog = 1 ''设置显示对话框
ua.ExportFilename = filename ''文件名称
ua.ExportDirectoryname= "C:\Wincc_Projects\Table"  ''设置导出目录
ua.Export()  ''开始导出
End Sub

5. 编辑全局脚本

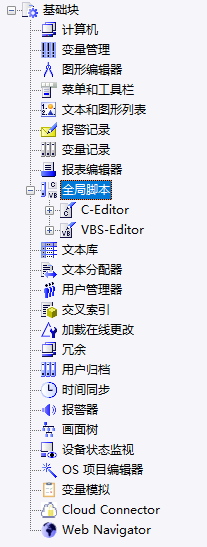

打开全局脚本编辑器，添加全局动作“报表导出”。

图9

图10
编辑如下代码：

#include "apdefap.h"int gscAction( void )
{
SetTagBit("TableExport" ,!GetTagBit("TableExport"));
return 0;
}

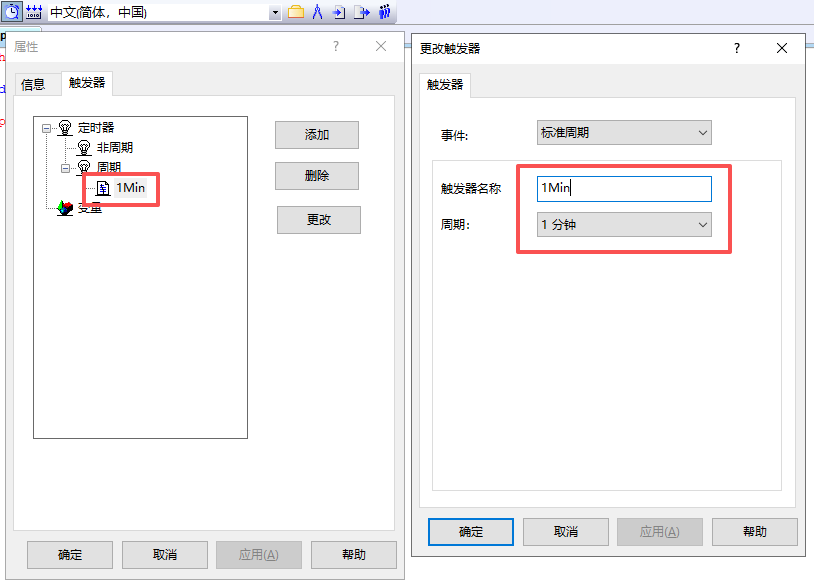

添加触发器，如图11所示。这里为了方便实验，我们设置为1分钟触发一次，即每1分钟“Table”变量置位或复位一次。可根据实际情况修改，如每天8:00触发一次。

图11

三、实验验证

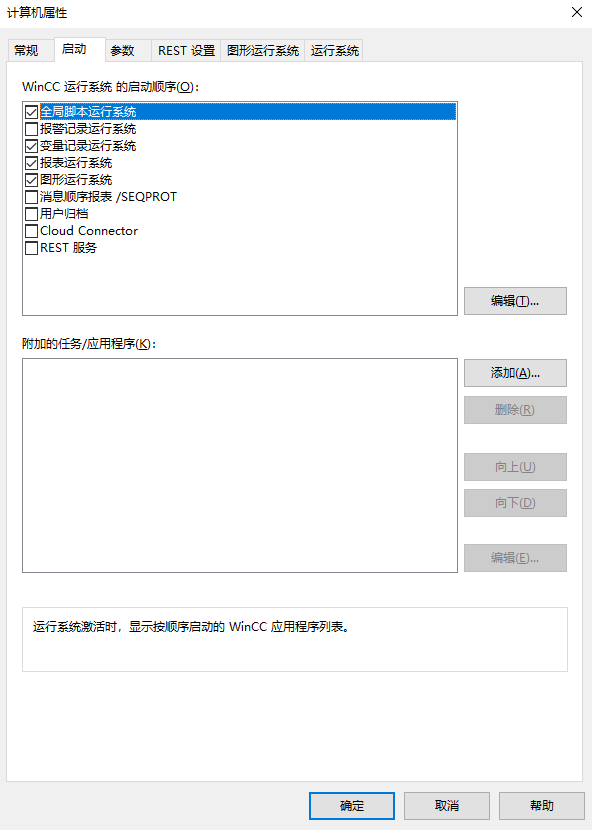

运行画面文件，注意要勾选如图12所示的几个启动项。

图12

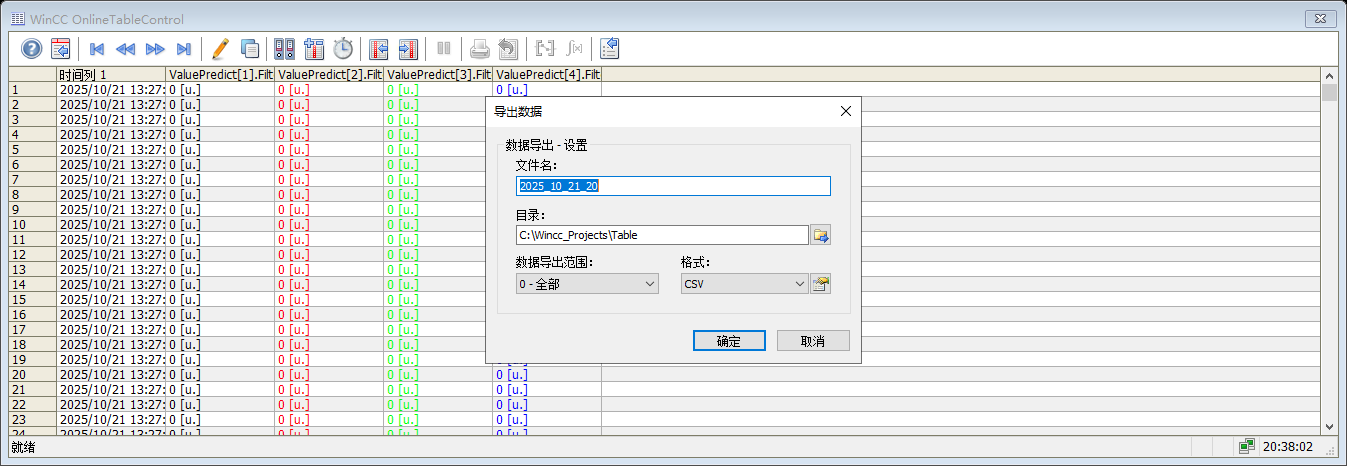

运行效果如下，可以发现，每隔1分钟，就会弹出一个对话框，提示报表即将导出。如果点击画面中的“报表导出”按钮，也可手动导出报表文件。

图13
如果不想弹出该对话框，可在VBS脚本中做如下设置：

ua.ExportDirectoryChangeable = 0 ''不允许修改导出目录
ua.ExportShowDialog = 0 ''设置不显示对话框

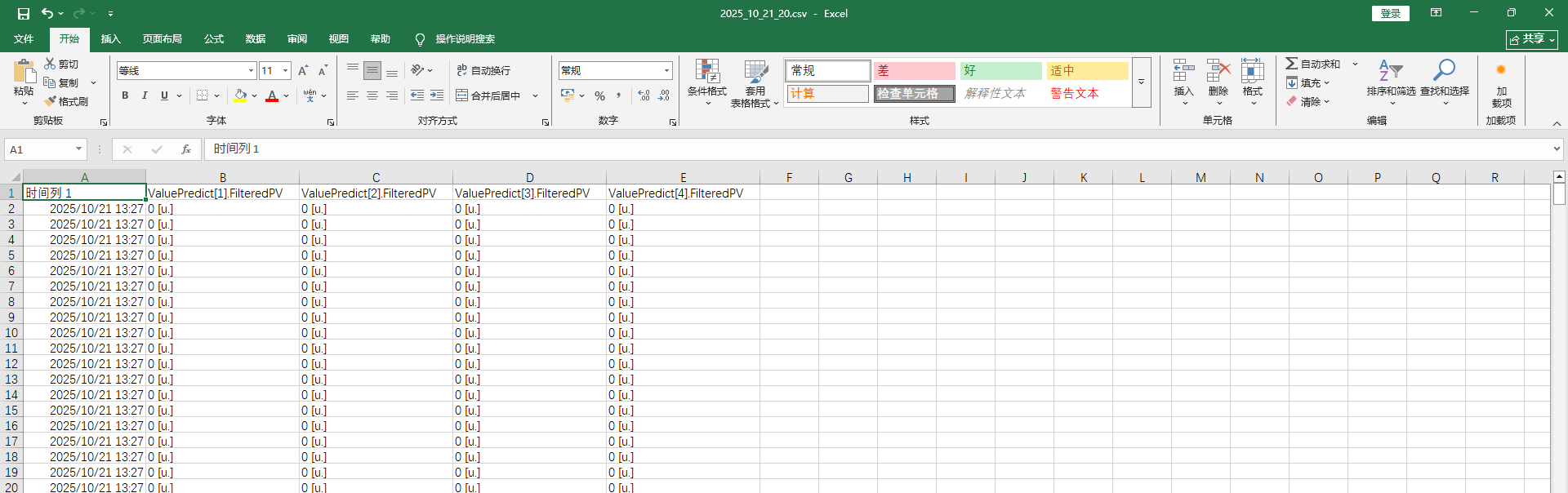

导出的CSV文件，用Excel打开即可。

图14

---

总结

本文提供了一种Wincc报表定时自动导出的方法，并实现了对导出文件的自动命名。该方法的原理是，将具有报表导出功能的VBS脚本，添加到一个按钮的“数值变化”属性中，只要该按钮关联的变量数值发生了改变，即可导出报表，同时在全局脚本中，又添加了定时改变该变量数值的脚本，以此来实现报表的自动导出。
