PCIe协议之 LTSSM状态机篇 之 关于链路宽度改变的图示讲解（一）Autonomous Change

最近一直在搞LTSSM 状态机相关的debug工作，说实话，从没有好好梳理一下相关的知识，造成的后果就是很多知识点，记不住。随着年龄增长，记忆力差是一方面，另一方面，对问题的理解不到位，也会产生走马观花的感觉。

一 理论先行

1.1  协议翻译

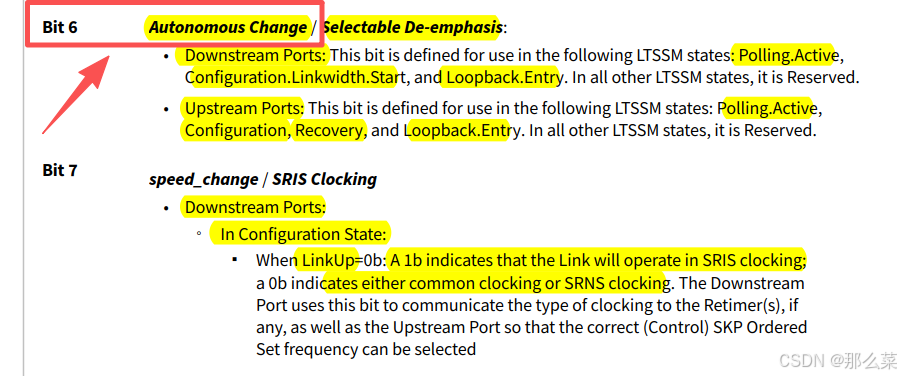

今天的主角，就是下面截图中的红色圈圈。

首先，必须提到一点，这里的Bit 6 名字为： autonomous change,  注意而不是 autonomous  speed change,  也不是autonomous width change。那么可以这么理解：这里的autonomous change ， 不仅包括autonomous speed change,  还包括 autonomous width change.

更新版的协议spec, 两bit 含义更丰富：

Bit 6 - Autonomous Change（任何带宽改变的请求都是基于电源管理方面的原因而发起）/Selectable De‐emphasis（期望的去加重水平设置）/Link Upconfigure（TS2）/L0p Capability（TS2），区分UP/DP
Bit 7 - speed_change/SRIS Clocking，区分DP/UP
