ECharts 实时数据平滑更新实践（含 WebSocket 模拟）
在可视化项目中，常常需要实时展示动态数据，比如流量监控、设备状态、传感器数据等。
很多同学直接使用 setOption 全量更新数据，会导致 图表闪烁、重绘、动画不连贯。
本文介绍一种更平滑的更新方案：通过监听数据流变化，实现折线图平移更新。
示例中我们使用 模拟 WebSocket 推送 的方式，每秒更新一次数据，图表平滑移动。
🎬 实现效果
折线图每秒新增一个点，曲线平滑向左移动，旧数据自动移除。
<template><div class="chart-container"><div ref="chartRef" class="chart"></div></div>
</template><script setup>
import * as echarts from "echarts";
import { ref, onMounted, onBeforeUnmount, watch } from "vue";const chartRef = ref(null);
let chartInstance = null;// 模拟 WebSocket 推送的数据数组
const chartData = ref([]);
const maxPoints = 30; // 显示的点数上限
let timer = null;// ===================== 初始化 ECharts =====================
const initChart = () => {chartInstance = echarts.init(chartRef.value);const option = {title: {text: "实时数据曲线（平滑移动）",left: "center",textStyle: { fontSize: 14 },},tooltip: { trigger: "axis" },grid: { top: 40, left: 40, right: 20, bottom: 40 },xAxis: {type: "category",boundaryGap: false,data: [],},yAxis: {type: "value",min: 0,max: 100,splitLine: { lineStyle: { color: "#eee" } },},series: [{name: "数据流",type: "line",smooth: true,showSymbol: false,data: [],lineStyle: { color: "#4fc3f7" },areaStyle: { color: "rgba(79,195,247,0.2)" },},],animationDurationUpdate: 300,};chartInstance.setOption(option);
};// ===================== 模拟 WebSocket 推送 =====================
const startMockWS = () => {timer = setInterval(() => {const now = new Date().toLocaleTimeString().split(" ")[0];const value = +(Math.random() * 100).toFixed(2);chartData.value.push({ time: now, value });if (chartData.value.length > maxPoints) chartData.value.shift();}, 1000);
};// ===================== 数据监听（核心逻辑） =====================
watch(chartData,(val) => {if (!chartInstance) return;const xData = val.map((item) => item.time);const yData = val.map((item) => item.value);// ✅ 平滑更新：不重绘，只更新数据chartInstance.setOption({xAxis: { data: xData },series: [{ data: yData }],});},{ deep: true }
);// ===================== 生命周期 =====================
onMounted(() => {initChart();startMockWS();
});onBeforeUnmount(() => {clearInterval(timer);chartInstance?.dispose();
});
</script><style scoped>
.chart-container {width: 100%;height: 400px;
}
.chart {width: 100%;height: 100%;
}
</style>
🔍 技术要点总结
| 技术点 | 说明 |
|---|---|
watch(chartData) | 深度监听数据变化，即使数值没变也触发更新 |
setOption | 仅更新 xAxis 和 series 数据，不重建图表实例 |
smooth: true | 平滑曲线过渡 |
showSymbol: false | 去掉节点圆点，避免闪烁 |
animationDurationUpdate | 更新动画时长，控制平滑效果 |
shift() | 限制点数上限，模拟数据流滚动 |
🧠 延伸思路
-
如果使用真实 WebSocket，可在
onmessage中替换startMockWS部分； -
也可以使用
appendData提升大数据性能； -
若需要断线重连，可封装成
useRealtimeChartcomposable 逻辑复用。

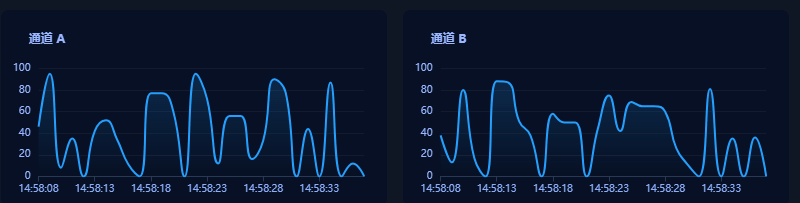

✅ 最终效果
每秒新增一个点，曲线持续向左平滑移动，无闪烁、不卡顿、无全量重绘。
这种方式非常适合用于 实时监控类大屏、IoT、交通流量、传感器数据流等场景。
