【LUT技术专题】空间感知3D查找表-SA-3DLUT

本文将围绕《SA-3DLUT:LUT-Real-time Image Enhancer via Learnable Spatial-aware 3D Lookup Tables》展开完整解析。该论文提出一种基于可学习空间感知 3D 查找表（3D LUTs） 的实时图像增强模型，通过轻量级双头权重预测器（输出 1D 权重向量用于图像级场景适配、3D 权重图用于像素级类别融合），结合空间感知 3D LUTs 的端到端融合，在保证增强效果的同时提升效率；模型在 MIT-Adobe FiveK 和 HDR + 公开数据集上，主观与客观性能均优于现有 SOTA 方法，在 NVIDIA V100 GPU 上处理 4K 分辨率图像仅需约4ms，且通过消融实验验证了双头权重预测器、多损失函数（MSE Loss、颜色差异损失、感知损失等）的有效性。参考资料如下：
[1]. 论文地址

---

专题介绍

Look-Up Table（查找表，LUT）是一种数据结构（也可以理解为字典），通过输入的key来查找到对应的value。其优势在于无需计算过程，不依赖于GPU、NPU等特殊硬件，本质就是一种内存换算力的思想。LUT在图像处理中是比较常见的操作，如Gamma映射，3D CLUT等。

近些年，LUT技术已被用于深度学习领域，由SR-LUT启发性地提出了模型训练+LUT推理的新范式。
本专题旨在跟进和解读LUT技术的发展趋势，为读者分享最全最新的LUT方法，欢迎一起探讨交流，对该专题感兴趣的读者可以订阅本专栏第一时间看到更新。

系列文章如下：
【1】SR-LUT
【2】Mu-LUT
【3】SP-LUT
【4】RC-LUT
【5】EC-LUT
【6】SPF-LUT
【7】Dn-LUT
【8】Tiny-LUT
【9】3D-LUT
【10】4D-LUT
【11】AdaInt-LUT
【12】Sep-LUT
【13】CLUT
【14】ICELUT
【15】AutoLUT

---

一、研究背景

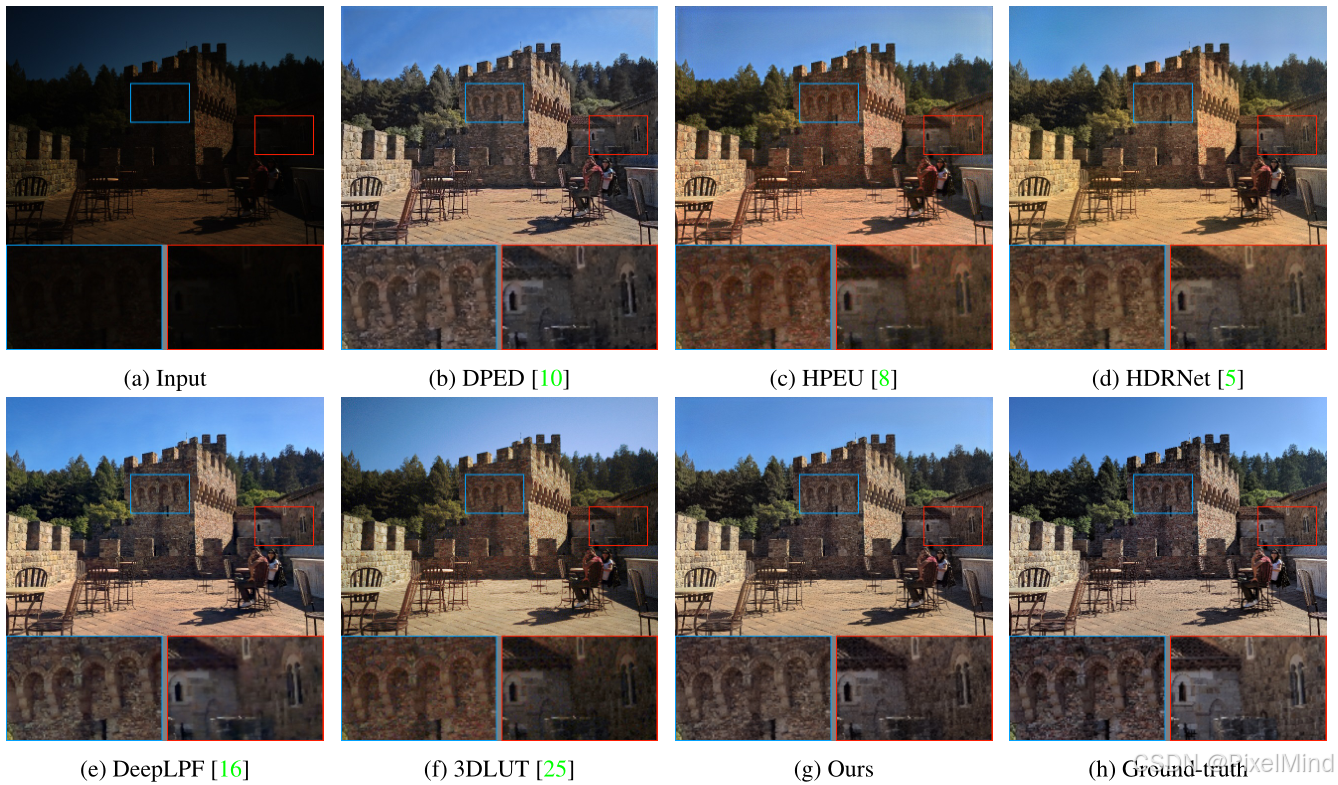

该篇文章优化的是原始的3D-LUT，原始的3DLUT方法通过图像特征输出一个LUT加权的系数，使用融合的LUT对原始图像进行增强，弊端在于仅依赖像素值，忽略局部空间信息，易产生局部对比度低、颜色失真、伪影等问题，如下图所示。

上图中3DLUT的背景颜色饱和度欠缺。

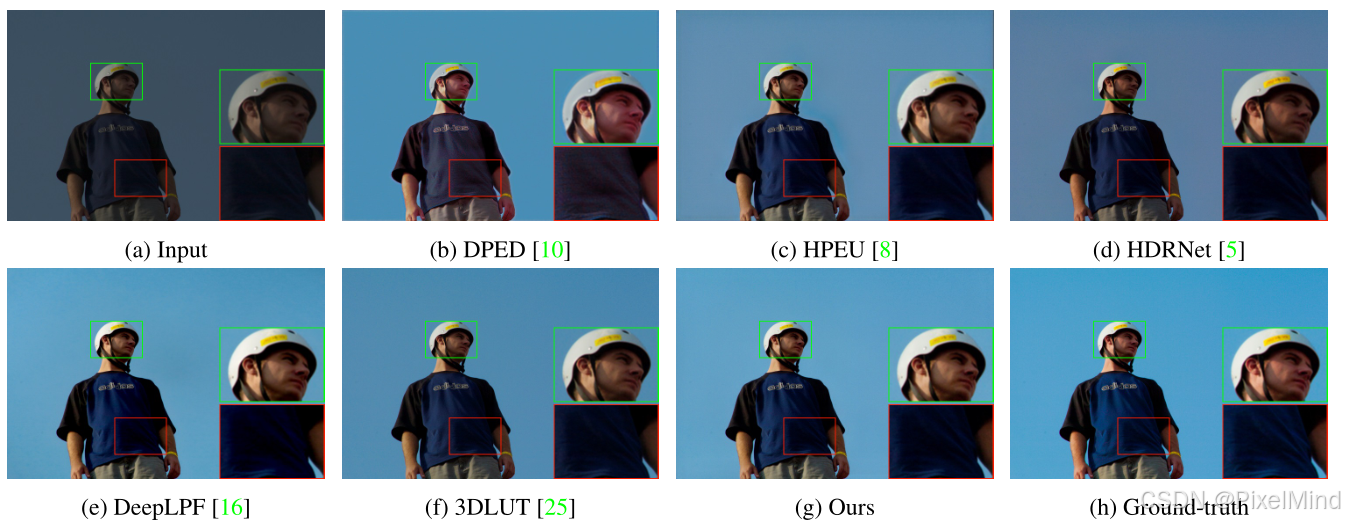

上图中3DLUT的红框区域的局部效果不佳。

但是如果使用一些常规的CNN复杂架构对图像增强，会导致计算开销高，难以实时处理高分辨率（如 4K）图像。
基于此，作者希望能够进一步提升3DLUT性能，设计兼顾视觉感知效果（全局场景 + 局部空间信息）与计算效率（实时处理高分辨率图像）的图像增强模型。

二、Learnable Spatial-aware 3DLUT方法

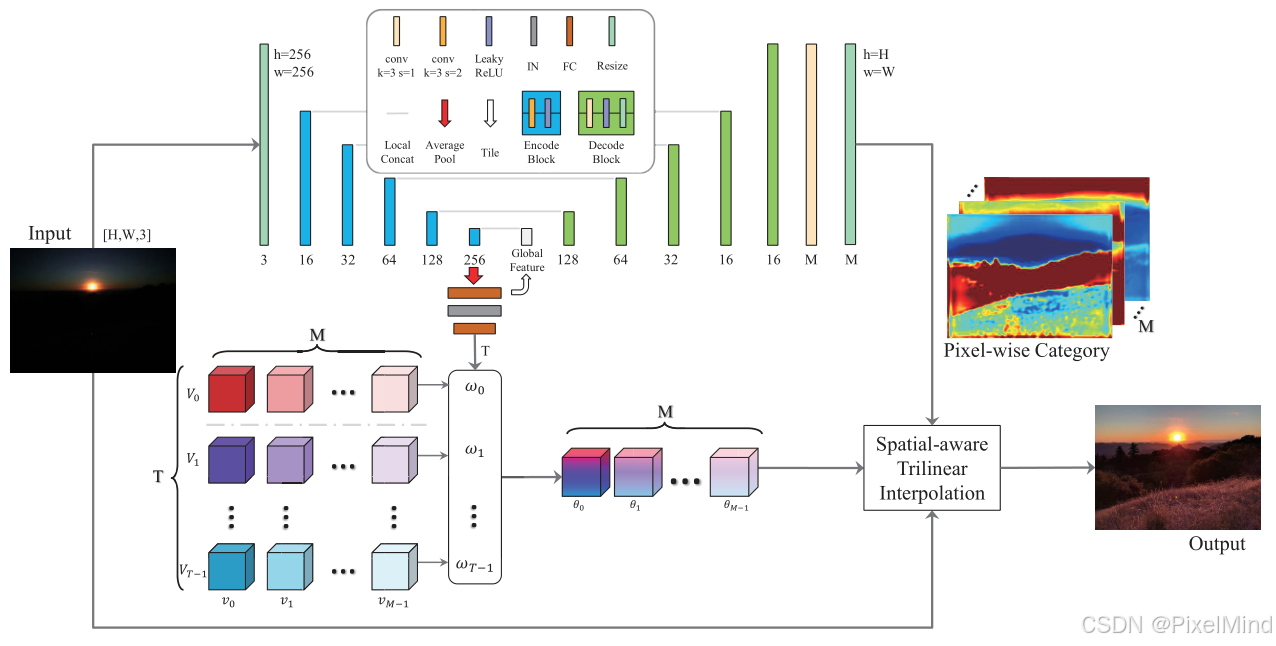

模型由Spatial-aware 3D LUTs（空间感知 3D LUTs）、Self-adaptive two-head weight predictor（双头权重预测器）、Spatial-aware trilinear interpolation（空间感知三线性插值）三部分构成，流程如图所示：

包含以下三步：

1. 双头权重预测器对下采样图像处理，输出两类权重，对应着最上面的UNet输出的Pixel-wise Category M空间权重以及白色框中$w_0$到$w_{T-1}$的T个图像LUT权重。
2. T个图像LUT权重对$M\ast T$的LUT矩阵进行加权，得到加权后的$M$个场景向量预测权重的LUT，此与3DLUT的过程是近似的。
3. 对个M个不同的场景LUT使用Pixel-wise Category M空间权重进行空间感知的3D插值将源图像转换为目标色调。

2.1 Spatial-aware 3D LUTs

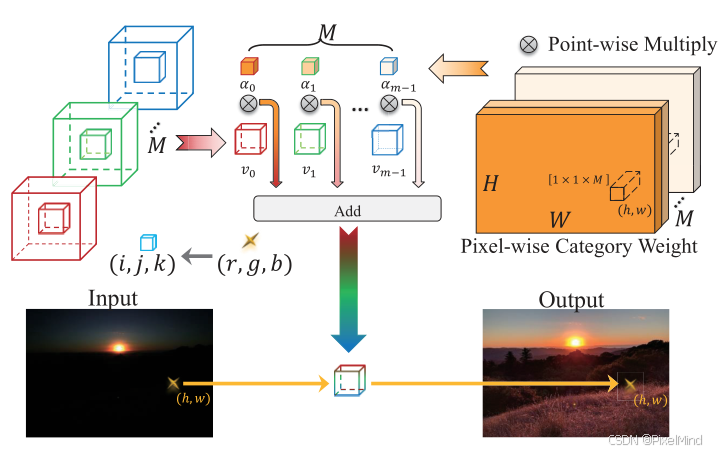

传统的3DLUT插值公式如下所示：$$O_{(i,j,k)}^c={\mu }^c(I_{(i,j,k)}^r,I_{(i,j,k)}^g,I_{(i,j,k)}^b)$$其中，$O^c$为3D LUT在颜色通道$c,c\in r,g,b$的输出，${\mu }^c(i,j,k)$为像素映射函数，$I_{(i,j,k)}^{(r/g/b)}$为输入RGB值，$i,j,k\in I_0^{(N-1)}$（N为每个颜色通道的bin数量）。为了引入空间感知能力，作者使用了如下的结构：

通过M个不同的3DLUT搭配Pixel-wise Category Weight（H，W，M）大小的权重对其进行加权完成一个合并后的LUT对图像进行处理，公式如下：$$\begin{array}{rl}{O}_{(i,j,k)}^{h,w,c}& ={\varphi }^{h,w,c}\left(I_{(i,j,k)}^r,I_{(i,j,k)}^g,I_{(i,j,k)}^b,{\alpha }^{h,w}\right)\\ & =\sum _{m=0}^{M-1}{\alpha }_m^{h,w}{\nu }^c\left(I_{(i,j,k)}^r,I_{(i,j,k)}^g,I_{(i,j,k)}^b,m\right)\\ & =\sum _{m=0}^{M-1}{\alpha }_m^{h,w}{O}_{(i,j,k)}^{m,c}\end{array}$$其中，$O_{(i,j,k)}^{(h,w,c)}$为最终空间感知增强结果，${\varphi }^{(h,w,c)}$为整体映射函数，${\alpha }^{(h,w)}$为像素级权重图（H、W为图像高宽，M为基础3D LUT数量），${\nu }^c$为第m个基础LUT映射函数，$O_{(i,j,k)}^{(m,c)}$为第m个基础LUT映射结果。
显然，通过上述公式可以引入空间感知增强的效果。

2.2 Self-adaptive two-head weight predictor

整体基于 UNet 风格骨干网络，输入为下采样低分辨率图像（支持任意尺寸图像实时处理，扩大感受野），如下：

两个输出分别是：

1. 1D 权重向量：含 T 个概率（实验中 T=3），用于图像级场景适配，融合 T 组空间感知 3D LUT，公式如下所示：$$Y=\sum _{t=0}^{T-1}{\omega }_t\cdot V_t(X,A)$$其中，Y为最终增强图像，${\omega }_t$为1D权重向量中第t个场景概率（实验中T=3），$V_t(X,A)$为第t组空间感知3D LUT对输入图像$X$的映射结果，$A$为像素级类别信息。
2. 3D 权重图：尺寸为 H×W×M，含像素级类别信息，用于像素级类别融合，提升局部对比度与饱和度，对应前面讲到的模块。

2.3 Spatial-aware trilinear interpolation and loss Function

通过定制 CUDA 代码实现高效计算，降低高分辨率图像处理耗时，可解决传统插值忽略空间信息的问题，提升增强结果平滑度，相当于对前面模块的工程实现。
损失函数包含几个部分：

1. MSE Loss：保证生成图像与 GT 的内容一致性，此在3DLUT一样。
2. Smooth Loss：确保 3D LUT 的平滑性，减少伪影，此在3DLUT一样。
3. Monotonicity Loss：单调性损失，防止出现反转，此在3DLUT一样。
4. Color Difference Loss：使增强图像颜色匹配 GT，公式如下：$$L_c=\sqrt{\Delta L^2+{\left(\frac{\Delta C}{S_C}\right)}^2+{\left(\frac{\Delta H}{S_H}\right)}^2+ϵ}$$其中，$\Delta L$为亮度差异，$\Delta C$为彩度差异，$\Delta H$为色相差异，$S_C$、$S_H$为校正因子，$ϵ$为极小值（避免根号内为负）。
5. Perception Loss：提升图像的感知质量（如细节清晰度），公式如下：$$L_p=\sum _l\frac{1}{H^l{W}^l}\sum _{h=1,w=1}^{H^l,W^l}{\Vert {\hat{y}}_{hw}^l-y_{hw}^l\Vert }_2^2$$其中，$l$为计算LPIPS损失的网络层，$H^l、W^l$为第$l$层特征图高宽，${\hat{y}}_{(hw)}^{(l)}$为增强图像第$l$层特征，$y_{(hw)}^{(l)}$为Ground Truth第$l$层特征。

最后可以得到总的损失函数$$L=L_r+0.0001\cdot L_s+10\cdot L_m+0.005\cdot L_c+0.05\cdot L_p$$其中，$L_r、L_s、L_m、L_c、L_p$分别代表MSE损失，平滑损失，单调性损失，颜色损失以及感知损失。

三、实验结果

首先讲一下消融实验。

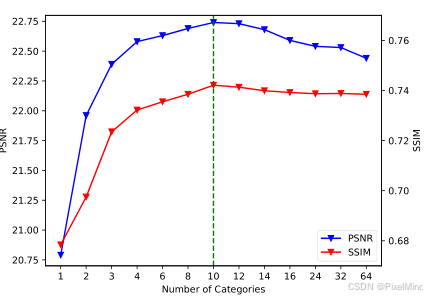

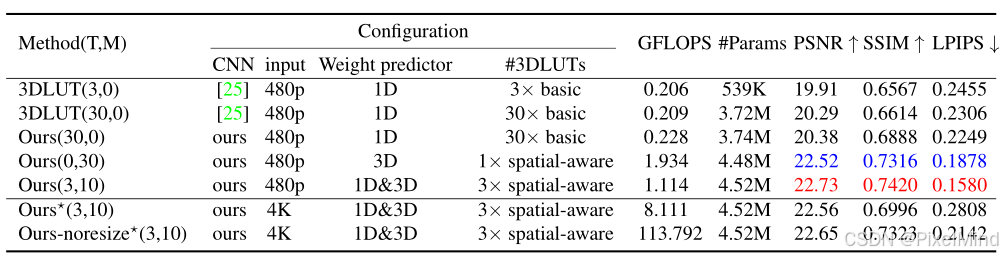

1. 类别数目$M$：M 从 1 增至 10 时，PSNR 与 SSIM 显著提升；M>10 时，性能趋于平稳甚至下降；最终选择10。
2. 双头权重预测器：单独 1D 或 3D 权重预测器效果有限，1D+3D 组合（Ours (3,10)）效果最优，较原始 3DLUT (3,0) 提升 2.82dB PSNR；处理 4K 图像时，仅 0.17dB PSNR 下降，效率高。

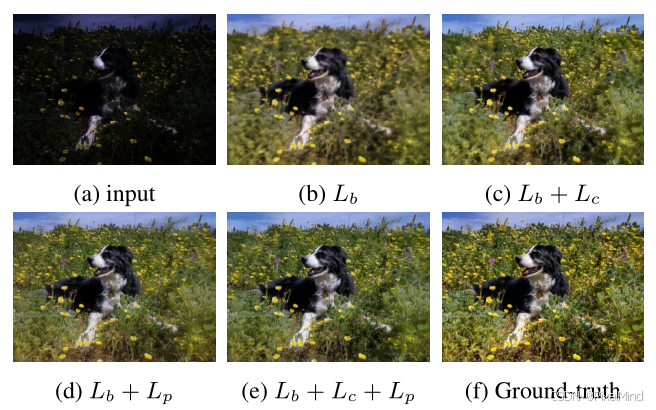

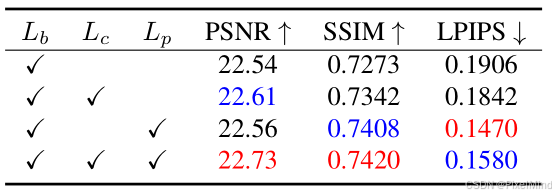

3. 损失函数：仅用基础损失效果不好，需要组合所有损失，验证了颜色与感知损失的必要性。



接着是定量实验。

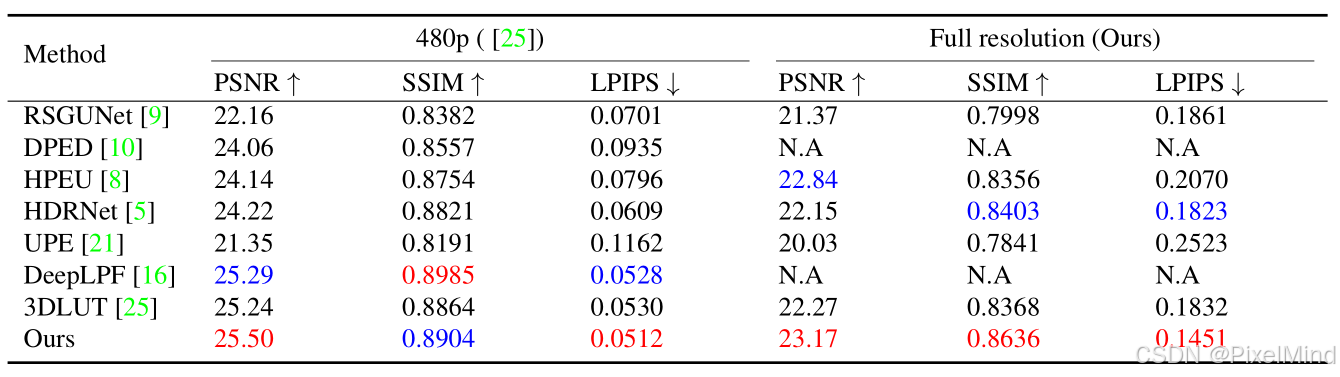

结论：

1. MIT-Adobe FiveK 数据集：模型在全分辨率下 PSNR 达 23.17dB、SSIM 达 0.8636、LPIPS 达 0.1451，优于 3DLUT [25]、HDRNet 等方法，仅 480p SSIM 略低于 DeepLPF（差距 < 1%），但 DeepLPF 无法处理全分辨率图像；

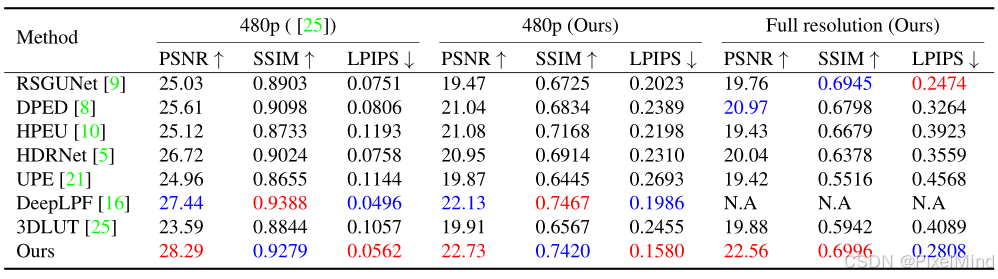

2. HDR + 数据集：480p 下 PSNR 达 22.73dB（较第二优 DeepLPF 高 0.6dB），全分辨率下 PSNR 达 22.56dB（较第二优 3DLUT 高 2.68dB），LPIPS 均为最低。

整体效果更有优势。

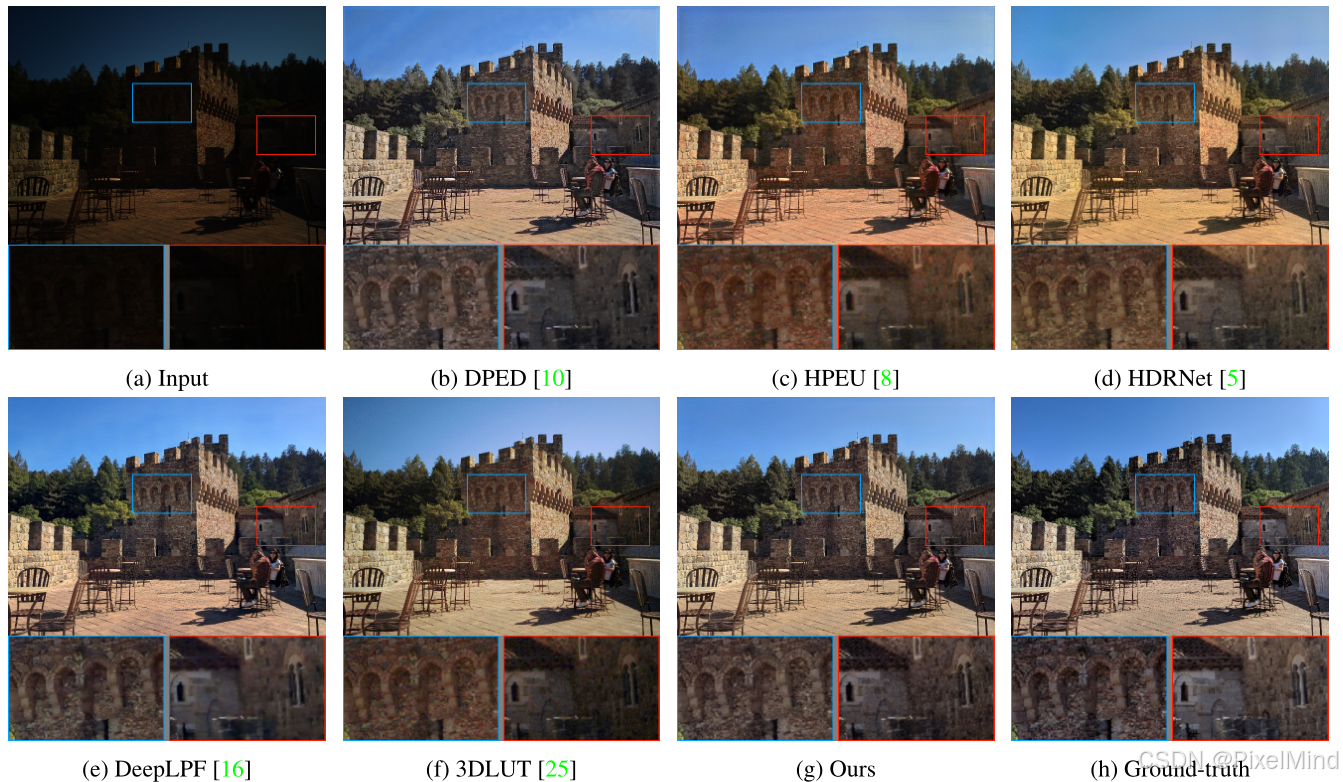

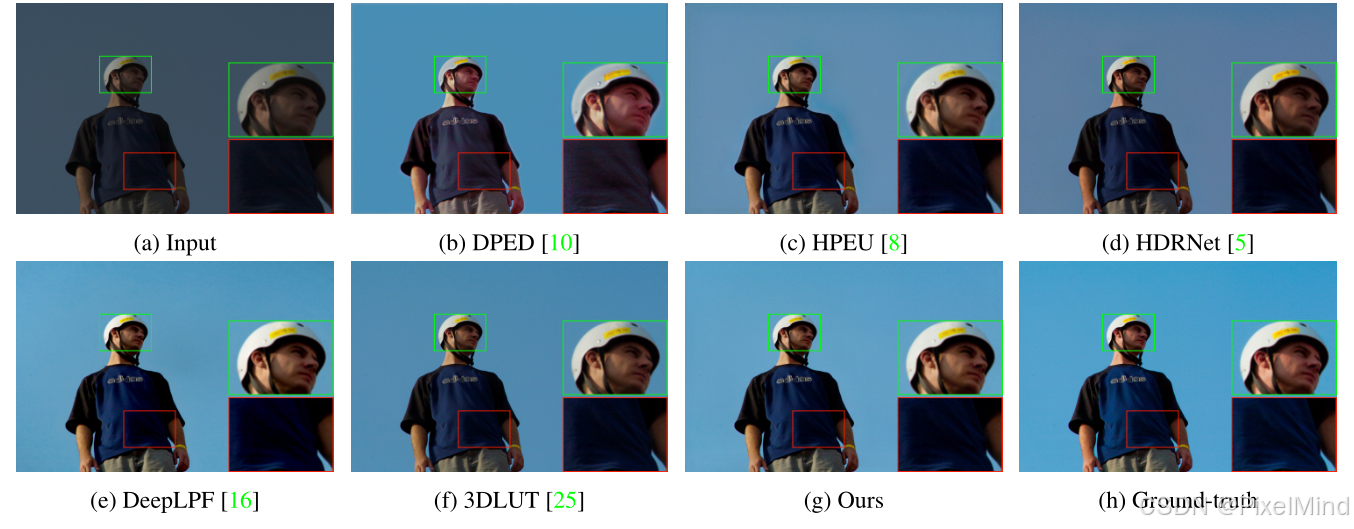

然后是定性实验。


效果有优势，模型增强结果颜色更接近 GT、细节更清晰。

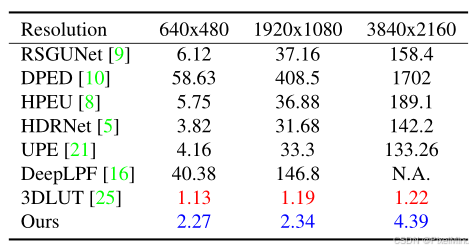

最后作者对比了实际的推理性能：

推理实时，相较3DLUT增加的推理成本不大。

四、总结

该论文提出空间感知 3D LUTs 架构，结合双头权重预测器，首次在 3D LUT 方法中融入局部空间信息，解决传统方法局部增强不足的问题，在公开数据集上验证了效果和性能，可惜没有开源，且在一些算力吃紧的场合下相较3DLUT还是增加了不少推理成本。

---
