HC32 操作GPIO点亮LED(HC库)

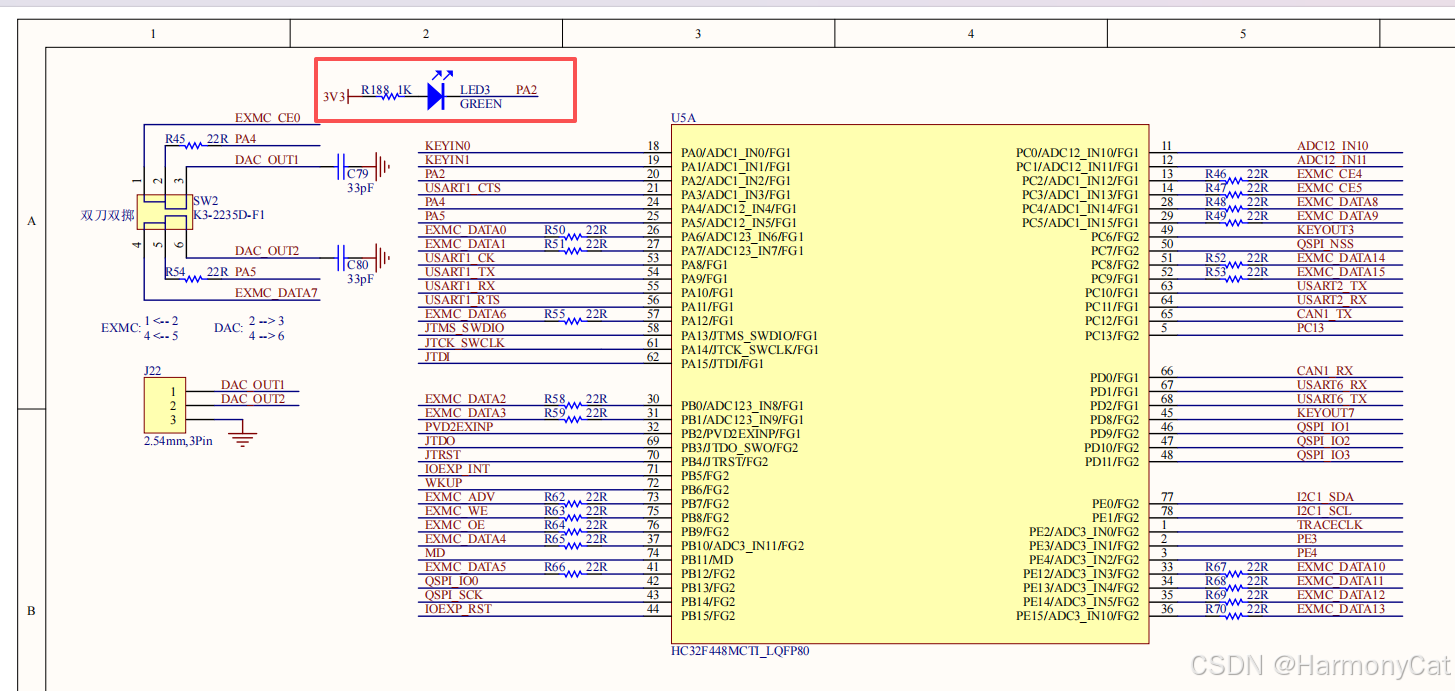

查看官方开发板原理图

PA2接了一个LED

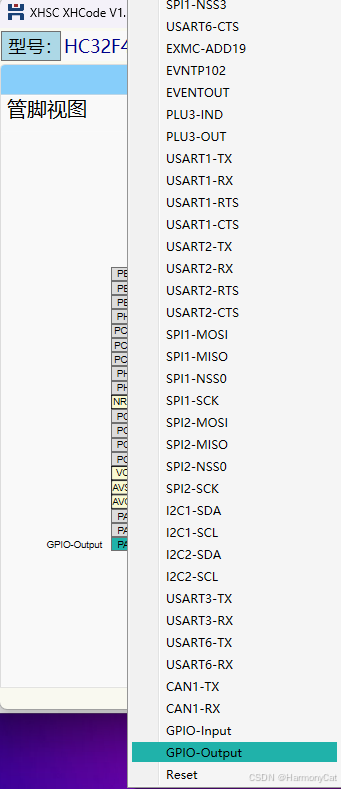

XHCode配置GPIO

选择PA2，点击GPIO OUT

代码解析

GPIO配置

在生成的main.c文件里面

//Port Config
static void App_PortCfg(void)
{/* GPIO initialize */stc_gpio_init_t stcGpioInit;/* PA2 set to GPIO-Output */(void)GPIO_StructInit(&stcGpioInit);stcGpioInit.u16PinDir = PIN_DIR_OUT;// 输出模式stcGpioInit.u16PinAttr = PIN_ATTR_DIGITAL;// 数字模式stcGpioInit.u16PinOutputType = PIN_OUT_TYPE_CMOS;// 推挽输出stcGpioInit.u16PinState = PIN_STAT_SET;// 默认高电平(void)GPIO_Init(GPIO_PORT_A, GPIO_PIN_02, &stcGpioInit);}

u16PinDir = PIN_DIR_OUT：输出模式

u16PinAttr = PIN_ATTR_DIGITAL：数字模式

u16PinOutputType = PIN_OUT_TYPE_CMOS：推挽输出

u16PinState = PIN_STAT_SET：默认高电平

GPIO输出配置

u16PinDir

序号	代码	说明
1	PIN_DIR_OUT	输出
2	PIN_DIR_IN	输入

u16PinAttr

序号	代码	说明
1	PIN_ATTR_DIGITAL	数字模式
2	PIN_ATTR_ANALOG	模拟量模式

u16PinOutputType

序号	代码	说明
1	PIN_OUT_TYPE_CMOS	推挽输出
2	PIN_OUT_TYPE_NMOS	开漏输出

u16PinState

序号	代码	说明
1	PIN_STAT_SET	默认高电平
2	PIN_STAT_RST	默认低电平

主函数逻辑

int32_t main(void)
{/* Register write unprotected for some required peripherals. */LL_PERIPH_WE(LL_PERIPH_ALL);//Clock ConfigApp_ClkCfg();//Port ConfigApp_PortCfg();/* Register write protected for some required peripherals. */LL_PERIPH_WP(LL_PERIPH_ALL);for (;;) {// 设置高电平GPIO_SetPins(GPIO_PORT_A, GPIO_PIN_02);// 延时1000毫秒DDL_DelayMS(1000);// 设置低电平GPIO_ResetPins(GPIO_PORT_A, GPIO_PIN_02);// 延时1000毫秒DDL_DelayMS(1000);}
}
