四、Advanced Charge Algorithm

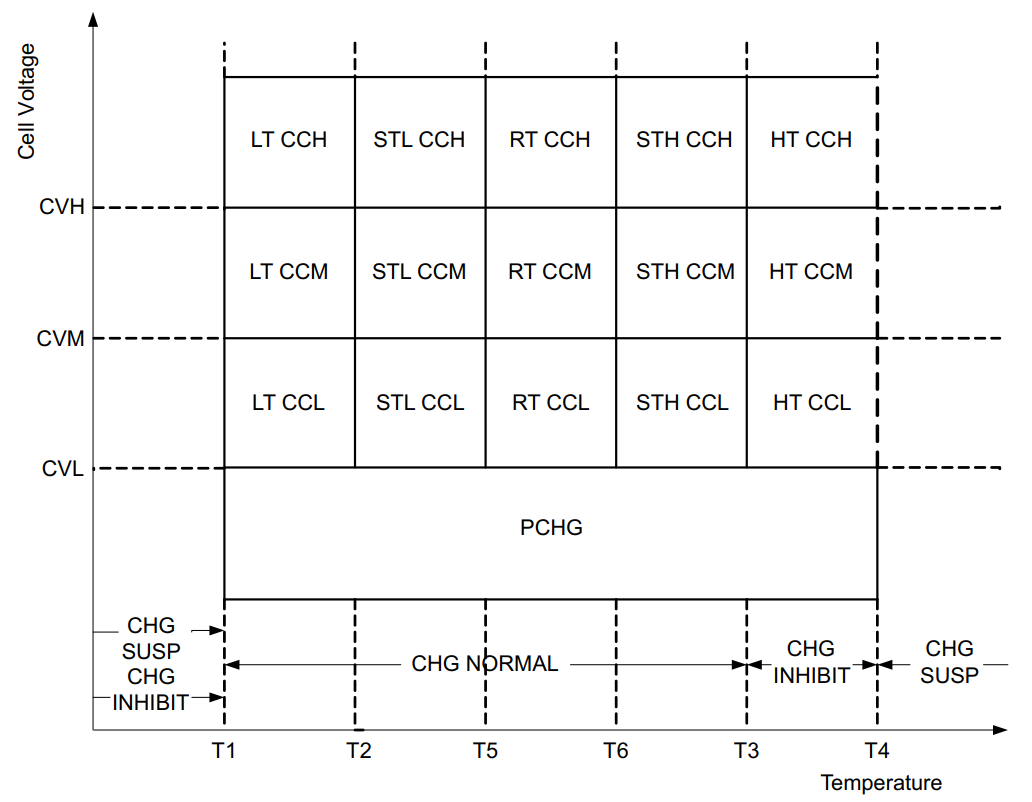

充电的时候，会根据温度、电芯电压、电芯状况等，控制充电时的参数，比如图4所示
图4 根据温度和电芯电压划分区间，从而实现每个区间下提供不同的充电参数；
4.1 充电电流
在 Settings 的 Configuration 中的 Charging Configuration:[CRATE]来设置充电电流，
主要是为了解决电池老化后，容量降低后的充电电流问题，
举个例子：
- 新电池6000mAh，最大充电电流为1C，用了一段时间后，这个块电池只有5800mAh，那么此时还用6A给它充电就不合适了，应该是用5.8A；
使能CRATE=1后，会根据充满容量/设计容量，来调节充电电流；
举个例子：
- FullChargeCapacity / DesignCapacity = 90%，那么 实际充电电流 = 设计充电电流*0.9；
- 设计充电电流也会根据不同温度进行调节，比如 Rec Temp Charging:Current Med，这个可以在Advanced Charge Algorithm 里面进行配置；

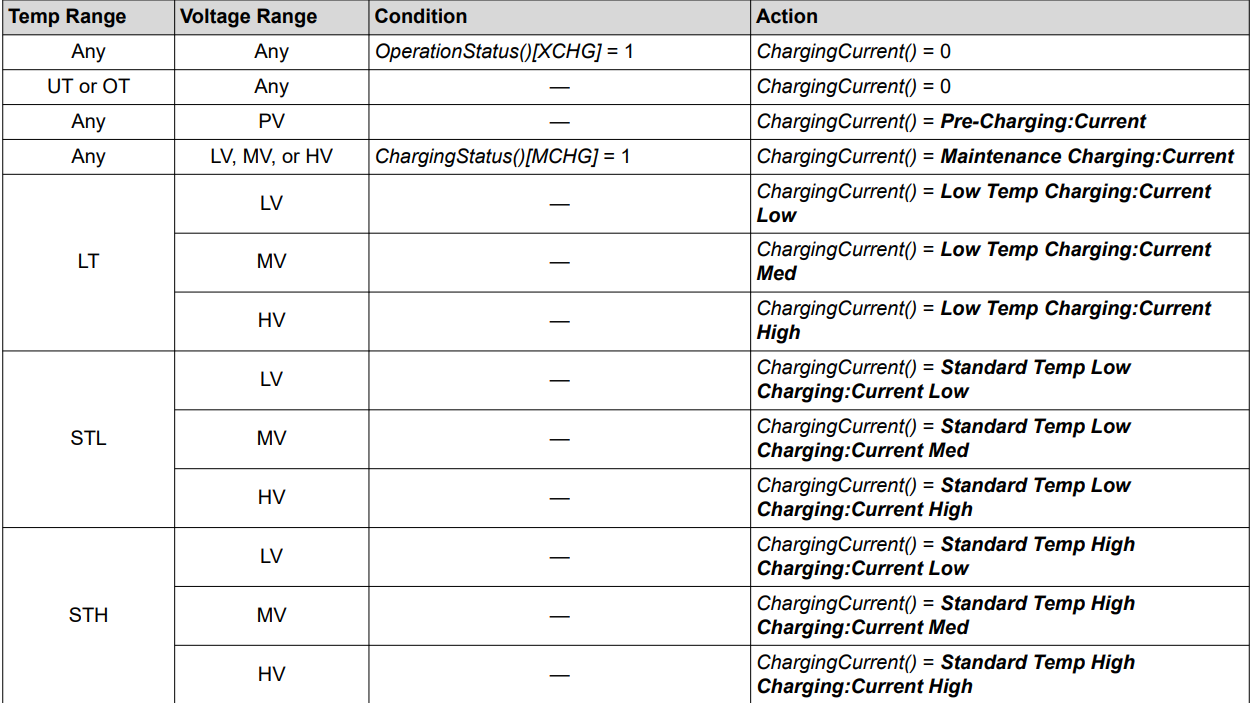

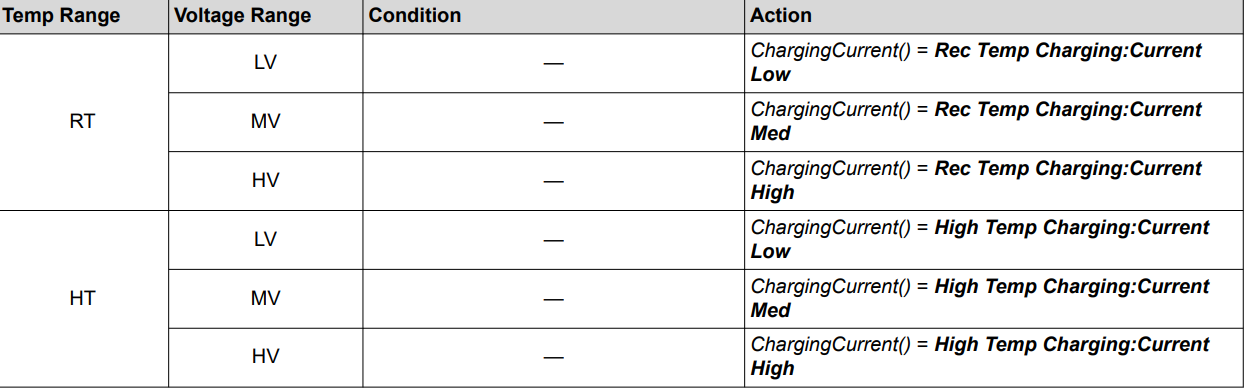

4.1.1 充电电流表格
4.2 充电电压
根据充电时电芯温度，来调节充电电压；
这个可以在Advanced Charge Algorithm中，填入不同温度下的充电电压值，芯片会根据设计的串数，来决定充电电压；
4.3 有效充电终止
在Settings 的 Sbs Gauging Configuration中可以设置是否使能RSOCL，
当RSOCL=1时，剩余容量在终止结束前，会保持在99%，充完电后才达到100%，
RSOCL=0时，大于99%会向上取整，显示100%；
充电终止条件：
- 平均电流小于 Charge Term Taper电流；
- 电芯电压 + Charge Term Voltage ≥ 设计的充电电压/串数；
- 容量累积变化大于 0.25mAh；
- 上述条件需要在连续两个40s的周期内满足；
4.3.1 满充后寄存器变化
- ChargingStatus()[VCT] = 1
- ChargingStatus()[MCHG] = 1
- BatteryStatus()[FC] = 1 and GaugingStatus()[FC] = 1 if SOCFlagConfig A[FCSETVCT] = 1
- BatteryStatus()[TCA] = 1 and GaugingStatus()[TCA] = 1 if SOCFlagConfig B[TCASETVCT] = 1
VCT 表示 有效终止充电；
MCHG 表示 维护充电，也就是以小电流补充电池自放电；
FC 表示 满充
4.4 SOC Flag Config
TC和FC分别代表充电终止，满充；
TD和FD分别代表放电终止，满放；
在Settings 中的 Configuraion中有 SOC Flag Config A和B，里面有：
终止充电[TC]
- TCSetV：使能后，最大电芯电压 > 阈值电压时，触发TC
- TCSetRSOC：使能后，可以根据RSOC触发TC
- TCSetVCT：使能后，根据VCT有效终止充电触发TC
- TCClearV：使能后，最大电芯电压 ≤ 清零阈值电压，消除TC
- TCClearRSOC：使能后，根据RSOC，消除TC
满充[FC]
- FCSetV：根据电芯电压，触发FC
- FCSetRSOC：根据RSOC，触发FC
- FCSetVCT：根据VCT触发FC
- FCClearV：根据电芯电压，消除FC
- FCClearRSOC：根据RSOC，消除FC
终止放电[TD]
- TDSetV
- TDSetRSOC
- TDClearV
- TDClearRSOC
满放[FD]
- FDSetV
- FDSetRSOC
- FDClearV
- FDClearRSOC
4.5 预充电
在Settings中的Configuration 的 FET Options中可以设置 PCHG_COMM，来调节预充电方式；
PCHG_COMM=0，利用外部预充电电路，
PCHG_COMM=1，利用充电MOS来实现预充电；
