Android thermal (4)_cooling device（上）

news 2025/10/16 7:10:30

前言

前面介绍过thermal子系统中部分重要结构，本次来到cooling device。在 Linux thermal framework 中，cooling device（冷却设备）是一个可控的散热/限功耗单元。

它不一定是物理的“风扇”，也可以是降低 CPU 频率、降低 GPU 频率、关掉 NPU 模块等。对 thermal framework 来说，它就是一个“温控手段”的抽象。换句话说：sensor 负责测温 → thermal zone 定义温度策略 → cooling device 执行降温动作。

1 cooling device介绍

1.1 cooling device 的作用

（1）连接温度和动作
当 thermal zone 检测温度超过某个 trip point（阈值），它会调用 cooling device 的接口。比如：

温度 > 80℃ → CPU 频率降低一个档位（cpufreq cooling device）
温度 > 90℃ → GPU 降频（devfreq cooling device）
温度 > 95℃ → 打开风扇（fan cooling device）
温度 > 100℃ → 强制关机（system shutdown cooling device）

（2）提供可编程降温手段

通过 thermal_cooling_device_ops，内核提供通用接口（get/set state, state2power, power2state）。
各个厂商/驱动只需要实现自己的 cooling device，比如 Rockchip TSADC 驱动里 CPU 降频、高通TSENS 里的 GPU 降频，就可以被统一纳入 thermal framework 管理

1.2 cooling device 的分类（常见）

Linux 里已经有一些通用的 cooling device 驱动：

CPUFreq cooling device：通过 cpufreq 降低 CPU 频率 / 电压。
Devfreq cooling device：控制 GPU / NPU / DSP 的运行频率。
Fan cooling device：控制风扇转速（0 档 / 1 档 / 2 档 …）。
Power actor cooling device：直接限制模块的功率消耗（Watt）。
System shutdown cooling device：温度过高时，触发系统关机或重启。

1.3 cooling device 的工作机制

整体流程可以这样理解：

传感器采样
thermal sensor（如 Rockchip TSADC / Qualcomm TSENS）测得温度。
thermal zone 判断
thermal zone 定义了 trip points（阈值）。比如 trip0 = 70℃（轻度），trip1 = 90℃（严重）。
governor 策略决策
governor（如 step_wise, power_allocator）根据温度，决定需要激活哪个 cooling device、到什么 level。
调用 cooling device ops
thermal core 调用 set_cur_state() 或 power2state() 来实际执行操作。
执行降温动作
风扇加速、CPU/GPU 降频、触发关机 …

1.4 结构关系

Thermal Sensor：负责实时采集温度（如 TSADC/TSENS）。
Thermal Zone：热管理核心，维护 trip point、governor 策略。
Cooling Device：执行降温动作（CPU 降频、风扇、关机等）

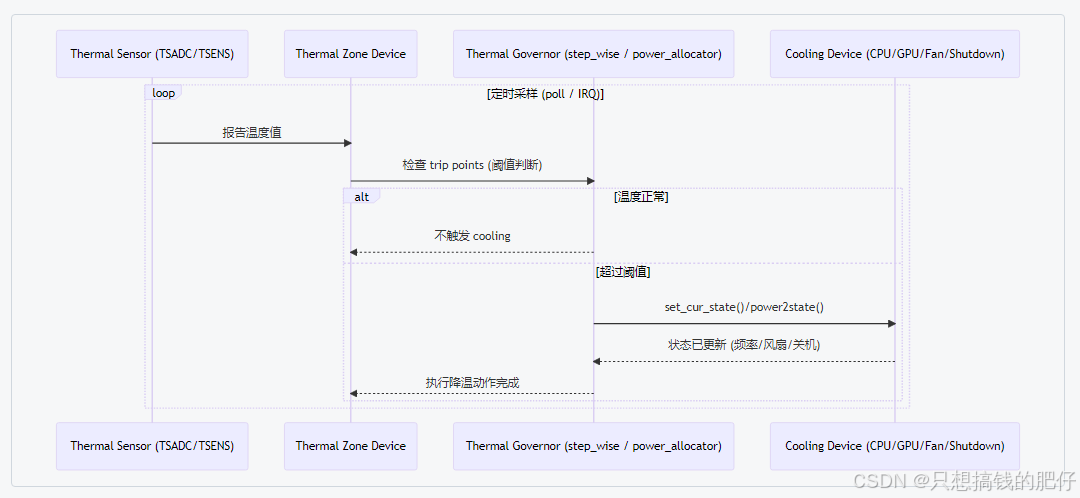

thermal sensor ↔ thermal zone ↔ cooling device 在 Linux Thermal Framework 中的关系用时序/交互图：
在这里插入图片描述

2 结构体&dtsi

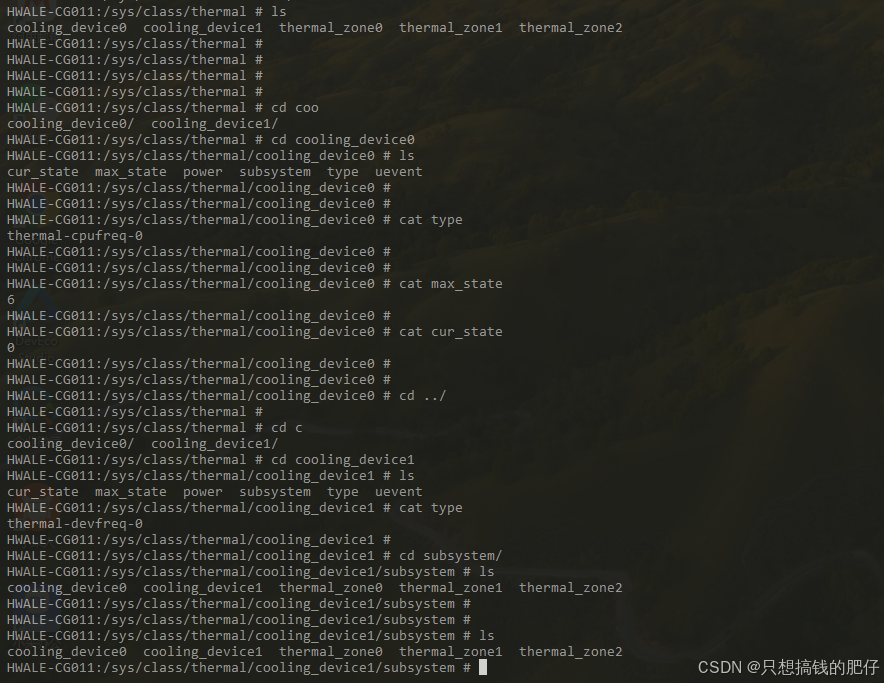

2.1 thermal_cooling_device

这个结构体表示一个冷却设备实例（device object）。

struct thermal_cooling_device {int id;                          // cooling device 的全局唯一 IDchar *type;                      // cooling device 类型（字符串），例如 "processor", "gpu", "fan"unsigned long max_state;         // 冷却设备的最大状态值 (0 ~ max_state)struct device device;            // 对应的内核 device 结构，挂到设备模型struct device_node *np;          // 设备树中的节点指针（如果有的话）void *devdata;                   // 私有数据，驱动注册时传入void *stats;                     // 统计数据（比如 cooling device 的使用情况）const struct thermal_cooling_device_ops *ops; // 操作函数表 (回调接口)bool updated;                    // cooling device 是否需要更新struct mutex lock;               // 保护 thermal_instances 链表struct list_head thermal_instances; // 挂载在此 cooling device 上的 thermal_instance 列表struct list_head node;           // cooling device 全局链表节点（thermal_cdev_list）ANDROID_KABI_RESERVE(1);         // Android 内核兼容性保留字段
};

2.2 thermal_cooling_device_ops

这是冷却设备驱动的一组回调函数（ops），用于告诉 thermal framework 如何操作该 cooling device。

struct thermal_cooling_device_ops {int (*get_max_state) (struct thermal_cooling_device *, unsigned long *);int (*get_cur_state) (struct thermal_cooling_device *, unsigned long *);int (*set_cur_state) (struct thermal_cooling_device *, unsigned long);int (*get_requested_power)(struct thermal_cooling_device *, u32 *);int (*state2power)(struct thermal_cooling_device *, unsigned long, u32 *);int (*power2state)(struct thermal_cooling_device *, u32, unsigned long *);
};

详细说明如下：

get_max_state(struct thermal_cooling_device *, unsigned long *)
返回该冷却设备的最大冷却状态（多少个等级）。比如风扇有 0–3 档，那最大 state = 3
get_cur_state(struct thermal_cooling_device *, unsigned long *)
获取当前冷却设备的状态。比如风扇目前在 2 档，GPU 降频到一半。
set_cur_state(struct thermal_cooling_device *, unsigned long)
设置冷却设备的状态。这是 thermal framework 调用 cooling device 实际动作的入口。比如当温度超过 trip point，就调用这个函数把风扇调到高档，或者降低 CPU 频率。
get_requested_power(…)
可以获取当前冷却设备能够消耗/限制的功率。适用于 power actor 模式（动态功率限制）。
state2power(…)
将冷却设备的 “state” 映射到实际功率限制。例如 CPU 降频到 state=2，功耗从 10W → 6W。
power2state(…)
功率到状态的映射。Thermal governor 可以直接基于功率约束来决定需要的冷却 state。

【重要】简单总结：
* xxx_state 系列是状态控制接口（风扇转速、CPU 降频级别）。
* xxx_power 系列是功率控制接口（高端芯片常见，支持智能功率管理）。

3 关键函数

继续thermal zone之后的调用，thermal zone在注册过程，调用 thermal_of_for_each_cooling_maps、thermal_zone_bind_cooling_device等函数，关联到绑定 thermal zone 与cooling device。

2.1 thermal_of_for_each_cooling_maps

thermal_of_for_each_cooling_maps 遍历一个 thermal_zone_device 的所有 cooling-maps 节点，并对每个 cooling map 调用 action 函数（比如 bind/unbind）。

static int thermal_of_for_each_cooling_maps(struct thermal_zone_device *tz,struct thermal_cooling_device *cdev,int (*action)(struct device_node *, int, int,struct thermal_zone_device *, struct thermal_cooling_device *))
{struct device_node *tz_np, *cm_np, *child;int ret = 0;// 根据 thermal zone 的名字找到对应的 Device Tree 节点。tz_np = thermal_of_zone_get_by_name(tz);if (IS_ERR(tz_np)) {pr_err("Failed to get node tz by name\n");return PTR_ERR(tz_np);}// 找 thermal zone 节点下的 cooling-maps 子节点cm_np = of_get_child_by_name(tz_np, "cooling-maps");if (!cm_np)goto out;// 遍历 cooling-maps 下的每个子节点，for_each_child_of_node是一个循环遍历的宏定义for_each_child_of_node(cm_np, child) {// 对每一个 map 节点，调用 thermal_of_for_each_cooling_deviceret = thermal_of_for_each_cooling_device(tz_np, child, tz, cdev, action);if (ret) {of_node_put(child);break;}}// 最后释放引用计数：of_node_put(cm_np); of_node_put(tz_np);of_node_put(cm_np);
out:of_node_put(tz_np);return ret;
}

3.2 thermal_of_for_each_cooling_device

thermal_of_for_each_cooling_device 在**一个 map_np（某个 cooling-map 节点）**中，找到它引用的 trip 点和 cooling-device 列表，然后调用 action。
action 是一个指向目标函数的指针，通过action封装。在之前的调用关系，action等通过bind 或 unbind操作，具体需要看调用位置。

static int thermal_of_for_each_cooling_device(struct device_node *tz_np, struct device_node *map_np,struct thermal_zone_device *tz, struct thermal_cooling_device *cdev,int (*action)(struct device_node *, int, int,struct thermal_zone_device *, struct thermal_cooling_device *))
{struct device_node *tr_np;int count, i, trip_id;// 从 map_np 读取 trip 属性（即 thermal trip 节点的 phandle）。tr_np = of_parse_phandle(map_np, "trip", 0);if (!tr_np)return -ENODEV;// 根据 trip 节点，找到对应的 trip id。trip_id = of_find_trip_id(tz_np, tr_np);if (trip_id < 0)return trip_id;// 统计 cooling-device 属性里有多少个 cooling device 被引用count = of_count_phandle_with_args(map_np, "cooling-device", "#cooling-cells");// 如果 ≤0，说明 DT 有问题（至少要有一个 cooling device）。if (count <= 0) {pr_err("Add a cooling_device property with at least one device\n");return -ENOENT;}/** At this point, we don't want to bail out when there is an* error, we will try to bind/unbind as many as possible* cooling devices*/// 遍历每个 cooling devicefor (i = 0; i < count; i++)// 对 map_np 里的每一个 cooling device 调用 action（即 bind 或 unbind）。action(map_np, i, trip_id, tz, cdev);return 0;
}

例如，当 thermal_of_unbind(tz, cdev) 调用时：

它会传入 __thermal_of_unbind 作为 action。
thermal_of_for_each_cooling_maps 遍历 tz 下所有 cooling-maps
thermal_of_for_each_cooling_device 遍历 cooling-maps 里的每个 cooling-device。
对于每个 cooling-device，调用 __thermal_of_unbind(…)，去检查它是否是当前要 unbind 的 cdev，如果是，则调用 thermal_zone_unbind_cooling_device。

函数 (thermal_of_for_each_cooling_maps + thermal_of_for_each_cooling_device) 就是 thermal 框架里的 迭代器模式，专门遍历 DT 里定义的 cooling-maps，并对每个 (trip, cooling-device) 绑定关系执行 action（bind/unbind）。也就是说：

thermal_of_for_each_cooling_maps = 遍历所有 map 节点
thermal_of_for_each_cooling_device = 遍历 map 节点里的所有 cooling device
action = 具体操作（bind/unbind）

3.3 thermal_of_zone_get_by_name

thermal_of_zone_get_by_name 的作用就是根据 thermal_zone_device 的名字（tz->type）找到对应的 device tree 节点。

static struct device_node *thermal_of_zone_get_by_name(struct thermal_zone_device *tz)
{struct device_node *np, *tz_np;// 1. 找到 dts 里的 "thermal-zones" 根节点np = of_find_node_by_name(NULL, "thermal-zones");if (!np)return ERR_PTR(-ENODEV);// 2. 在 thermal-zones 下面找到名字为 tz->type 的子节点tz_np = of_get_child_by_name(np, tz->type);// 3. 释放对 np 的引用of_node_put(np);// 4. 没找到子节点，就返回错误if (!tz_np)return ERR_PTR(-ENODEV);return tz_np;
}

逻辑解读

（1）找到根节点 “thermal-zones”

DTS 中通常会有一个类似这样的定义：thermal-zones {…}
of_find_node_by_name(NULL, “thermal-zones”) 就是找到这个根节点。

（2）找到具体的 thermal zone

每个 thermal_zone_device 都有一个 type 字符串，例如 “cpu-thermal”、“gpu-thermal”。
of_get_child_by_name(np, tz->type) 就是去找对应的 zone 节点。

（3）引用计数管理

of_node_put(np) 用来释放 thermal-zones 根节点的引用（因为后续我们只需要具体的子节点）。

（4）错误处理

如果找不到对应的 zone，就返回 ERR_PTR(-ENODEV)。

（5）返回正确的节点

返回的 tz_np 后续会被用来解析 cooling-maps、trips 等属性。

3.4 thermal_zone_bind_cooling_device

thermal_zone_bind_cooling_device() 用来把一个 cooling device（降温手段）绑定到一个 thermal zone（热区）的某个 trip point（温度阈值）上。绑定完成后，governor 在该 trip 被触发时就能对这个 cooling device 下达调节指令（例如升降风扇档位、CPU/GPU 降频）。

参数解释：
thermal_zone_device *tz：要绑定的 thermal zone
int trip_index：thermal zone 的 trip point 索引（比如第 0 个高温报警点，第 1 个临界点等）
thermal_cooling_device *cdev：要绑定的 cooling device
long upper：冷却设备能用的最高 state（即最多开多大风扇，或最多降多少频）
long lower：冷却设备能用的最低 state（即最小冷却级别）
int weight：当一个 trip 绑定了多个 cooling device 时，用来衡量不同设备的重要性或分配比例

int thermal_zone_bind_cooling_device(struct thermal_zone_device *tz,int trip_index,struct thermal_cooling_device *cdev,unsigned long upper, unsigned long lower,unsigned int weight)
{struct thermal_instance *dev;          // 绑定关系的实例对象：把 tz + cdev + trip 这三者串起来struct thermal_instance *pos;          // 遍历时的临时指针（instance）struct thermal_zone_device *pos1;      // 用来在全局 tz 链表中查找 tzstruct thermal_cooling_device *pos2;   // 用来在全局 cdev 链表中查找 cdevconst struct thermal_trip *trip;       // 指向 tz 中的第 trip_index 个 trip pointbool upper_no_limit;                   // 标记 upper 是否是“无上限”int result;                            // 通用错误码/返回值if (trip_index >= tz->num_trips || trip_index < 0)  // 边界检查：trip 下标必须合法return -EINVAL;trip = &tz->trips[trip_index];        // 取出对应的 trip 描述（只读的 trip 定义）// 在全局 thermal_tz_list 里确认 tz 确实已注册（防御性检查）list_for_each_entry(pos1, &thermal_tz_list, node) {if (pos1 == tz)break;}// 在全局 thermal_cdev_list 里确认 cdev 确实已注册（防御性检查）list_for_each_entry(pos2, &thermal_cdev_list, node) {if (pos2 == cdev)break;}if (tz != pos1 || cdev != pos2)       // 任意一方没在全局列表中，视为非法return -EINVAL;/* lower 默认 0，upper 默认 max_state */lower = lower == THERMAL_NO_LIMIT ? 0 : lower;   // 如果下限是 NO_LIMIT，等价于 0 档if (upper == THERMAL_NO_LIMIT) {                  // 上限 NO_LIMIT：等价于 cdev->max_stateupper = cdev->max_state;upper_no_limit = true;                       // 记下“上限原本是 NO_LIMIT”的语义} else {upper_no_limit = false;}if (lower > upper || upper > cdev->max_state)     // 区间必须合法：0 <= lower <= upper <= max_statereturn -EINVAL;dev = kzalloc(sizeof(*dev), GFP_KERNEL);          // 分配一个 thermal_instance（绑定对象）if (!dev)return -ENOMEM;dev->tz = tz;                                     // 记录所属 thermal zonedev->cdev = cdev;                                 // 记录关联的 cooling devicedev->trip = trip;                                 // 记录绑定到的 tripdev->upper = upper;                               // 绑定时为该 trip 指定的 cdev 上限 statedev->upper_no_limit = upper_no_limit;             // 是否来自 NO_LIMIT 的标记（便于后续逻辑）dev->lower = lower;                               // 绑定时为该 trip 指定的 cdev 下限 statedev->target = THERMAL_NO_TARGET;                  // 初始没有目标 state（由 governor 决定）dev->weight = weight;                             // 绑定时设置的权重（governor 会用）result = ida_alloc(&tz->ida, GFP_KERNEL);         // 为该 tz 分配一个“本 tz 内唯一”的 instance idif (result < 0)goto free_mem;dev->id = result;                                 // 保存 idsprintf(dev->name, "cdev%d", dev->id);            // 生成在 sysfs 下的符号链接名：cdevNresult =sysfs_create_link(&tz->device.kobj, &cdev->device.kobj, dev->name);// 在 /sys/class/thermal/thermal_zoneX/ 下创建到 cooling_deviceY 的符号链接// 便于用户从 tz 侧看到绑定了哪些 cdevif (result)goto release_ida;// 在 tz 设备下创建只读属性：cdevN_trip_point（展示该绑定对应的 trip index）snprintf(dev->attr_name, sizeof(dev->attr_name), "cdev%d_trip_point",dev->id);sysfs_attr_init(&dev->attr.attr);dev->attr.attr.name = dev->attr_name;dev->attr.attr.mode = 0444;                       // 只读（所有人可读）dev->attr.show = trip_point_show;                 // 读取函数：打印 trip 信息result = device_create_file(&tz->device, &dev->attr);if (result)goto remove_symbol_link;// 在 tz 设备下创建属性：cdevN_weight（读写；用户可调整该绑定的权重）snprintf(dev->weight_attr_name, sizeof(dev->weight_attr_name),"cdev%d_weight", dev->id);sysfs_attr_init(&dev->weight_attr.attr);dev->weight_attr.attr.name = dev->weight_attr_name;dev->weight_attr.attr.mode = S_IWUSR | S_IRUGO;   // 所有用户可读，owner 可写dev->weight_attr.show = weight_show;              // 展示当前权重dev->weight_attr.store = weight_store;            // 写入新权重result = device_create_file(&tz->device, &dev->weight_attr);if (result)goto remove_trip_file;// 把该绑定实例挂入双方的实例链表（双向关联），注意加锁与去重mutex_lock(&tz->lock);mutex_lock(&cdev->lock);list_for_each_entry(pos, &tz->thermal_instances, tz_node)if (pos->tz == tz && pos->trip == trip && pos->cdev == cdev) {// 该 tz-trip-cdev 组合已经存在，防止重复绑定result = -EEXIST;break;}if (!result) {// 尾插入 tz 的实例链表和 cdev 的实例链表（各维护一份）list_add_tail(&dev->tz_node, &tz->thermal_instances);list_add_tail(&dev->cdev_node, &cdev->thermal_instances);atomic_set(&tz->need_update, 1); // 标记 tz 需要更新（触发后续 governor 评估）}mutex_unlock(&cdev->lock);mutex_unlock(&tz->lock);if (!result)                                   // 成功到这里则返回 0return 0;// 下面是失败时的清理回滚路径（按创建的逆序回滚）device_remove_file(&tz->device, &dev->weight_attr); // 移除权重属性文件
remove_trip_file:device_remove_file(&tz->device, &dev->attr);        // 移除 trip_point 属性文件
remove_symbol_link:sysfs_remove_link(&tz->device.kobj, dev->name);     // 移除 sysfs 符号链接
release_ida:ida_free(&tz->ida, dev->id);                        // 释放本 tz 内分配的 instance id
free_mem:kfree(dev);                                         // 释放 instance 内存return result;                                      // 返回错误码
}
EXPORT_SYMBOL_GPL(thermal_zone_bind_cooling_device);    // 导出符号，供其它模块使用

关键点：
（1）thermal_instance 的角色
它是 “关系对象”：把 tz（热区）、trip（阈值）和 cdev（冷却手段）三者绑定起来，并在该绑定上携带上下限 state、权重、目标 state 等运行时信息。这样一个 tz 可以绑定多个不同的 cdev；同一个 cdev 也可以被多个 tz 复用。

（2）上下限处理（THERMAL_NO_LIMIT）
upper = THERMAL_NO_LIMIT → 解释为 upper = cdev->max_state，并记录 upper_no_limit = true（以保留“原本没有上限”的语义）。
lower = THERMAL_NO_LIMIT → 解释为 lower = 0。
区间校验：0 <= lower <= upper <= max_state。

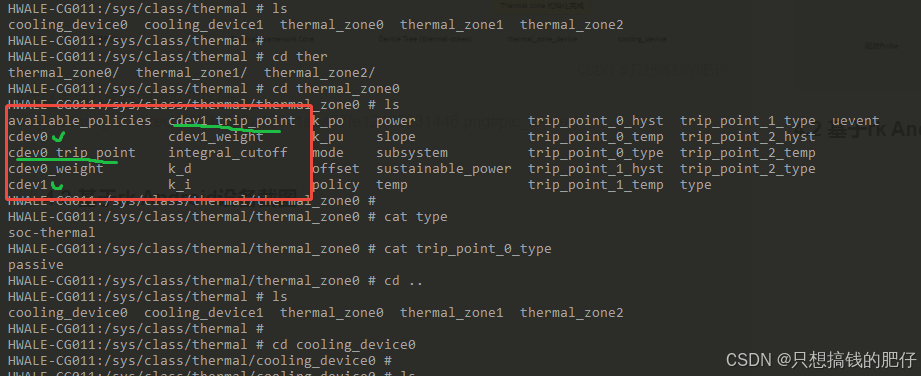

（3）sysfs 可视化
在 thermal_zoneX 下创建到 cooling_deviceY 的符号链接：cdevN，便于用户空间查看绑定关系。
暴露两个属性：

cdevN_trip_point（只读）：告诉你这个绑定挂在哪个 trip 上。
cdevN_weight（读写）：可在线调整 governor 使用该 cdev 的权重（影响调度决策）。

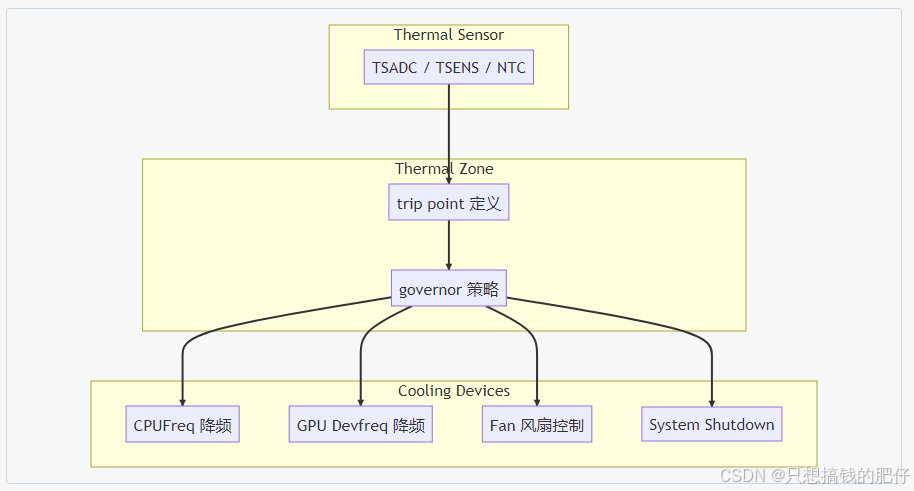

结构图：
在这里插入图片描述

3.5 thermal_zone_unbind_cooling_device

thermal_zone_unbind_cooling_device 说明：
① 作用：解除 cooling device 与 thermal zone 某个 trip point 的绑定关系。
② 调用场景：通常在 thermal zone 的 .unbind 回调中调用。
③ 返回值：0 成功，负数失败（如设备不存在）。

/*** thermal_zone_unbind_cooling_device() - unbind a cooling device from a*					  thermal zone.* @tz:		pointer to a struct thermal_zone_device.* @trip_index:	indicates which trip point the cooling devices is*		associated with in this thermal zone.* @cdev:	pointer to a struct thermal_cooling_device.** This interface function unbind a thermal cooling device from the certain* trip point of a thermal zone device.* This function is usually called in the thermal zone device .unbind callback.** Return: 0 on success, the proper error value otherwise.*/
int thermal_zone_unbind_cooling_device(struct thermal_zone_device *tz,int trip_index,struct thermal_cooling_device *cdev)
{struct thermal_instance *pos, *next; // pos/next 用于遍历 thermal_instance 链表const struct thermal_trip *trip; // trip 指向对应的 trip point// 加锁，保护 thermal zone 和 cooling device 的内部状态。// 保证解绑过程中不会有并发修改。mutex_lock(&tz->lock);mutex_lock(&cdev->lock);// 获取 tz 中对应索引的 trip point（即解绑的目标 trip）。trip = &tz->trips[trip_index];// 遍历 tz->thermal_instances 链表（保存所有绑定的 thermal_instance）。// list_for_each_entry_safe是个宏定义，用来遍历list_for_each_entry_safe(pos, next, &tz->thermal_instances, tz_node) {// 如果 thermal_instance 同时满足：// (1) 属于当前 tz// (2) trip 相同// (3) cooling device 相同if (pos->tz == tz && pos->trip == trip && pos->cdev == cdev) {list_del(&pos->tz_node); // list_del(&pos->tz_node)：从 thermal zone 的链表里删掉。list_del(&pos->cdev_node); // list_del(&pos->cdev_node)：从 cooling device 的链表里删掉。// 解锁，然后跳转到 unbind 执行资源清理。mutex_unlock(&cdev->lock);mutex_unlock(&tz->lock);goto unbind;}}// 如果遍历结束没找到匹配的绑定对象，则返回 -ENODEV（设备不存在）。mutex_unlock(&cdev->lock);mutex_unlock(&tz->lock);return -ENODEV;unbind:// 移除 sysfs 接口（weight 属性、trip 属性）device_remove_file(&tz->device, &pos->weight_attr); device_remove_file(&tz->device, &pos->attr);// 移除 sysfs 符号链接（之前 bind 时创建的 cdevX 软链接）sysfs_remove_link(&tz->device.kobj, pos->name);// 释放 thermal instance 的 IDida_free(&tz->ida, pos->id);// 释放 thermal_instance 内存kfree(pos);return 0;
}
EXPORT_SYMBOL_GPL(thermal_zone_unbind_cooling_device);
