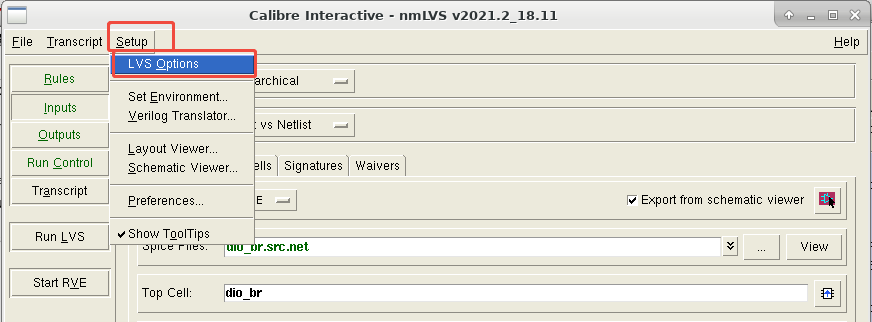

calibre LVS 跑不起来 就将setup 的LVS Option connect下的 connect all nets by name 打开。

1.解决

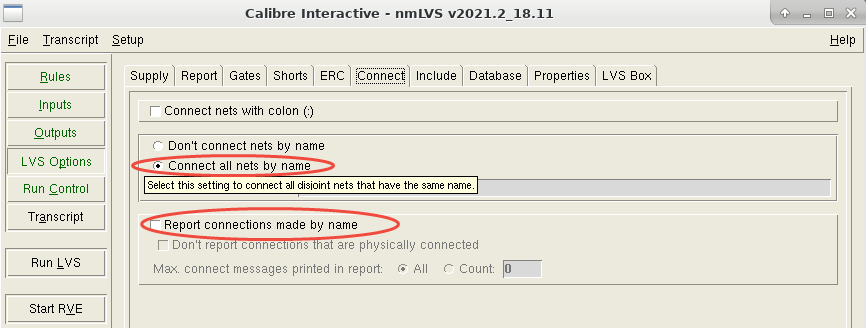

在 Calibre LVS 中，如果版图（Layout）中有 多个相同名称的网络（如 VSS）但未物理连接，而你又希望它们 在电气上被视为同一节点，则需要打开 "Connect all nets by name" 选项，并建议同时打开 "Report connections made by name" 以便在报告中查看哪些连接是自动处理的。

2.问题背景

• 版图中有两个 VSS 地网络（例如上层 VSS 和下层 VSS），它们 名称相同但未物理连接（未通过金属线或通孔连接）。

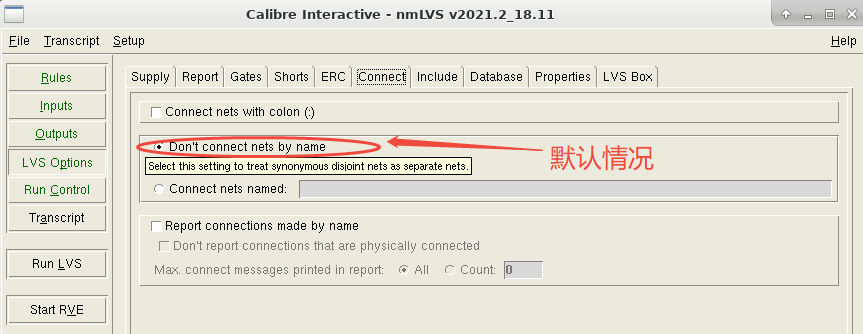

• 默认情况下（不勾选该选项）：
• Calibre LVS 会认为它们是 两个独立的地网络，并报告 "Open Net"（开路） 或 "Short"（短路） 错误（如果它们本应连接但未连接）。

• 勾选 "Connect all nets by name" 后：
• Calibre 会将所有同名 VSS 网络视为 同一电气节点，即使它们在版图中未物理连接。
• 这样 LVS 会认为 两个 VSS 是同一个地，从而避免错误的开路或短路报错。

3.为什么需要同时打开 "Report connections made by name"？

作用：

• 让 LVS 报告 哪些同名网络被自动连接，便于调试和验证。

示例：

• 如果版图中有 VSS_A 和 VSS_B 两个地，但只希望 VSS_A 自动连接，而 VSS_B 保持独立，该报告可以帮助你确认 Calibre 是否正确执行了你的意图。
• 如果误连了不应连接的网络，可以快速发现并调整规则。

4.具体案例分析

情况 1：不勾选 "Connect all nets by name"

• 版图情况：
  • 上层 VSS（Metal3）
  • 下层 VSS（Metal1）
  • 未物理连接（没有 Via 或 Metal 连接）
• LVS 行为：
  • Calibre 认为 两个 VSS 是独立网络，并可能报告：
    • "Open Net: VSS in Layout"（版图 VSS 未连接）
    • "Short: VSS and VSS"（如果版图或原理图要求它们必须连接）
• 结果：LVS 失败，即使设计在功能上是正确的（因为两个 VSS 在芯片中最终会连接在一起）。

情况 2：勾选 "Connect all nets by name"

• 版图情况：
  • 上层 VSS（Metal3）
  • 下层 VSS（Metal1）
  • 未物理连接，但 名称相同
• LVS 行为：
  • Calibre 自动将所有 VSS 视为同一节点，即使它们未物理连接。
  • 如果打开 "Report connections made by name"，LVS 报告会显示：

    Net VSS (Layout) - Connected by name:- VSS (Metal3)- VSS (Metal1)


  • LVS 比对通过，因为 Calibre 认为两个 VSS 是同一个网络。

5.适用场景

✅ 推荐使用的情况：

• 全局电源/地网络（如 VDD、VSS、GND）在版图中 分布广泛但未全部物理连接。
• 顶层模块的 同名端口需要自动连接（如 CLK、RESET）。
• 某些工艺要求 衬底接触（Substrate Contact）必须全局连接，但版图中未显式连接。

❌ 不建议滥用的情况：

• 如果设计中有 多个独立同名网络（如 VSS_A 和 VSS_B 需要隔离），勾选此选项会导致 误连，掩盖真正的短路问题。
• 如果版图 确实存在未连接的 VSS（如漏画了通孔），此选项会 隐藏真实的物理错误。

总结

• Connect all nets by name：让 Calibre 强制连接同名网络，适用于全局电源/地、顶层信号等。

• Report connections made by name：帮助 调试自动连接，避免误连。

• 关键点：
  • 该选项 仅适用于同名网络本应连接但版图未显式连接的情况。
  • 如果设计中有 需要隔离的同名网络，不要勾选，否则会掩盖短路错误。

如果你的 VSS 在版图中确实是 同一地网络 但未物理连接，勾选此选项是正确的；但如果 VSS 需要分开（如模拟地和数字地），则不能勾选，而应 手动检查连接。
