深入浅出理解电感：从理论到实践的电路“惯性”元件

摘要： 在电子世界的三大无源元件（电阻、电容、电感）中，电感可能是最让人感到陌生和抽象的一个。它不像电阻那样简单直接，也不像电容那样易于理解。本文将带你深入探讨电感的原理、特性、主要参数以及在电路中的典型应用，帮你彻底征服这个电路中的“惯性”元件。

---

一、 电感是什么？—— 储存磁能的“惯性”线圈

简单来说，电感器（Inductor） 是一种能够将电能以磁场形式储存起来的被动电子元件。它的核心特性是“阻碍电流的变化”。

我们可以用一个生动的比喻来理解它：

电感就像电路世界中的“惯性”。 如同一个沉重的飞轮，当你试图让它转动（电流增大）时，它会阻碍你；当你试图让它停止（电流减小）时，它又会努力维持原来的转动状态。

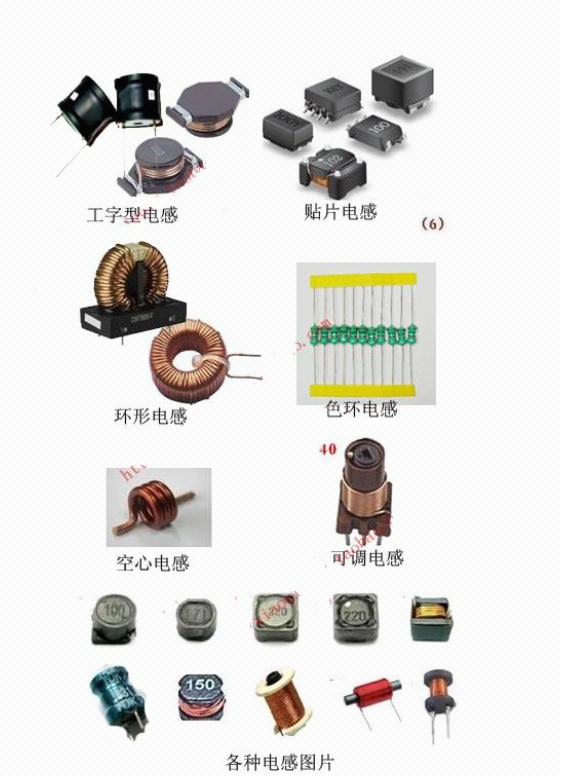

基本结构： 通常由绝缘导线（如漆包线）一圈挨一圈地绕制在磁芯或绝缘骨架上的。线圈匝数越多、内部的磁芯导磁能力越强，其电感量就越大。

---

二、 核心原理：法拉第电磁感应定律

电感的几乎所有特性都源于著名的法拉第电磁感应定律。当流过线圈的电流发生变化时，变化的电流会产生变化的磁场，而这个变化的磁场又会在线圈自身内部感应出一个电动势（电压）。

这个感应电动势的方向总是阻碍 原始电流的变化。这就是楞次定律的核心思想。

• 当电流增大时，电感产生一个反向电动势，阻碍电流增大。此时，电感将电能转化为磁能储存起来。

• 当电流减小时时，电感为了维持电流不变，会产生一个同向电动势，试图延续电流。此时，它将储存的磁能释放回电路。

这个感应电压的大小由以下公式决定：
V = L * di/dt

其中：

• V 是电感两端的感应电压（单位：伏特 V）

• L 是电感量，是表征电感能力的核心参数（单位：亨利 H）

• di/dt 是电流随时间的变化率（单位：安培/秒 A/s）

这个公式完美诠释了：电流变化越快，电感产生的阻碍作用（感应电压）就越大。

---

三、 电感的关键特性

1. 通直流，阻交流

   • 对于直流电（DC）：电流不随时间变化（di/dt = 0），因此感应电压 V=0。在稳态下，电感相当于一根导线（仅考虑其直流电阻）。

   • 对于交流电（AC）：电流不断变化，电感会持续产生感应电压来阻碍它，表现出“阻力”，这个阻力就是感抗。

2. 感抗
   感抗是电感对交流电的阻碍作用，类似于电阻，单位也是欧姆（Ω）。计算公式为：
   XL = 2 * π * f * L
   其中：

   • XL 是感抗

   • f 是交流信号的频率（单位：赫兹 Hz）

   • L 是电感量

   结论： 电感量越大，交流频率越高，电感对电流的阻碍作用就越强。

---

四、 电感的主要参数

1. 电感量（L）：核心参数，单位亨（H）、毫亨（mH）、微亨（μH）。它决定了储能和阻碍电流变化的能力。

2. 额定电流 - 两个关键指标！
   这是电感选型中最容易混淆也最重要的部分。额定电流通常有两个定义，分别对应不同的失效模式：

   • 温升电流（Irms）

     • 定义：在施加额定直流电流后，电感本体温度相对于环境温度上升的特定值（通常是ΔT=40°C或55°C）时的电流值。

     • 关注点：发热。它是由线圈的直流电阻（DCR） 引起的焦耳热（I²R）决定的。电流超过Irms会导致电感过度发热，可能损坏磁芯、焊点或绝缘漆。

     • 适用场景：关心电路整体热管理和效率时，需重点考虑Irms。

   • 饱和电流（Isat）

     • 定义：使电感量下降到其额定值特定比例（通常是30%）时的直流电流值。

     • 关注点：磁饱和。当电流过大时，磁芯的磁化能力达到极限，不再能储存更多的磁能，导致电感量急剧下降。

     • 后果：电感一旦饱和，感抗变得非常小，几乎等同于一根导线，会瞬间通过大电流，导致开关管（MOSFET）过热烧毁、系统效率骤降、输出纹波巨大。

     • 适用场景：在开关电源（如Buck、Boost）中，防止磁饱和是首要任务，因此Isat是选型的首要考量。

   选型核心： 您的电路工作电流必须同时 小于 Irms 和 Isat，并留有足够的余量（例如20%-30%）。在功率电路中，通常优先根据饱和电流（Isat）进行选型，然后再用温升电流（Irms）来校核温升是否可接受。

3. 直流电阻（DCR）：电感线圈本身导线的电阻，是导致温升的根本原因，理想情况下应为0。

4. 自谐振频率（SRF）：电感本身存在寄生电容，会在某个频率点发生谐振。工作频率应远低于自谐振频率。

---

五、 电感的典型应用场景

1. 电源电路（LC滤波）
   在开关电源（DC-DC）中，电感和电容组成LC滤波电路，将PWM波（脉宽调制波）平滑成稳定的直流电压。它是Buck（降压）、Boost（升压）等电路的核心。

2. 扼流圈
   利用其“阻交流”的特性，用于抑制电路中的高频噪声和干扰信号。

3. 谐振电路
   与电容组合构成LC振荡电路，用于选频、生成特定频率的信号，是收音机、振荡器等设备的基础。

4. 变压器
   变压器本质上是两个或多个相互耦合的电感，利用电磁感应原理实现电压变换、阻抗匹配和电气隔离。

---

六、 总结

电感，作为电路中“惯性”的化身，其核心在于阻碍电流变化。理解它的这一本质，就能轻松掌握它在滤波、储能、谐振等电路中的巨大价值。从简单的电源噪声滤除到复杂的射频通信，电感都扮演着不可或缺的角色。

插播

一、电感参数解析

1. 电感量（Inductance）

• 单位：亨（H）、毫亨（mH）、微亨（μH）

• 图中示例：

  • 2200000（可能为 2.2μH 或 2.2mH，需结合上下文）

  • 4000mH、4500mH

• 说明：电感量是电感最核心的参数，决定了其存储磁场能量的能力。

2. 电感量公差（Tolerance）

• 示例：±20%

• 说明：表示实际电感值与标称值之间的允许偏差范围。精度要求高的电路（如谐振、滤波）应选择公差小的电感。

3. 频率特性

• 分类：

  • 高频电感：适用于射频、开关电源等高频率场景。

  • 低频电感：一般用于工频或低频滤波。

• 注意：高频电感通常使用磁芯材料如铁氧体，低频电感可能使用铁粉芯或硅钢片。

4. 直流电阻（DCR, DC Resistance）

• 单位：Ω

• 说明：电感导线本身的电阻，会影响效率和发热。DCR 越小，损耗越低。

5. 额定电流（Rated Current）

• 单位：A

• 说明：电感能持续通过的最大电流值。超过该值可能导致饱和或温升过高。

6. 自选频率（Self-Resonant Frequency）

• 单位：MHz

• 说明：电感与自身分布电容谐振的频率。超过该频率，电感会呈现容性，失去电感特性。

7. 温度特性

• 图中示例：温度：0.5℃

• 说明：可能指温升系数或工作温度范围，需结合具体型号确认。
