图像处理（三）--开运算与闭运算，梯度运算，礼帽与黑帽
目录
1、开运算与闭运算
1.1 腐蚀与膨胀
1.2 开运算（Opening）：先腐蚀，后膨胀
1.2.1 定义
1.2.2 核心作用
1.2.3 示例（二值图像）
1.3 闭运算（Closing）：先膨胀，后腐蚀
1.3.1 定义
1.3.2 核心作用
1.3.3 示例（二值图像）
1.4 开运算 vs 闭运算：关键差异对比
1.5 代码实现（OpenCV-Python）
1.6 扩展：灰度图像的开 / 闭运算
2、梯度运算
2.1 梯度运算的数学基础
2.2 常用梯度算子
2.3 梯度运算的作用
2.4 OpenCV 代码实现（Python）
2.5 注意事项
3、礼帽与黑帽
3.1 礼帽运算：
3.2 黑帽运算：
1、开运算与闭运算
开运算（Opening）和闭运算（Closing）是数学形态学（Mathematical Morphology） 的核心操作，基于「腐蚀（Erosion）」和「膨胀（Dilation）」组合实现，主要用于处理二值图像（黑白图像）的噪声去除、轮廓修正、孔洞填充等任务，也可扩展到灰度图像。
1.1 腐蚀与膨胀
在理解开 / 闭运算前，需先明确两个基础操作的作用（以二值图像为例，白色为前景目标，黑色为背景）：
操作 核心效果 直观理解
腐蚀 前景目标边界被 “侵蚀”，小的前景区域（如噪声点）会被消除，目标尺寸缩小。 用 “结构元素”“啃食” 前景边缘
膨胀 前景目标边界向外 “扩张”，小的背景孔洞会被填充，目标尺寸增大。 用 “结构元素”“扩充” 前景边缘
其中，结构元素（Structuring Element） 是形态学操作的 “工具”（通常为 3×3、5×5 的正方形 / 圆形矩阵），决定了操作的范围和方向。
1.2 开运算（Opening）：先腐蚀，后膨胀
1.2.1 定义
开运算 = 腐蚀（Erosion）→ 膨胀（Dilation）先通过腐蚀消除小的前景噪声，再通过膨胀恢复目标的原始尺寸（但已消除的噪声不会恢复）。
1.2.2 核心作用
去除小的前景噪声：比如图像中孤立的白色小点（噪声），会被腐蚀完全消除，后续膨胀仅恢复大目标的尺寸。
分离粘连的目标：若两个前景目标有轻微粘连，腐蚀会切断粘连处，后续膨胀可让目标独立且恢复原有形状。
保留大目标的形状和位置：对大的前景目标，腐蚀仅轻微缩小其边缘，后续膨胀可精准恢复，几乎不改变目标的整体形态。
1.2.3 示例（二值图像）
原始图像：包含一个大的白色圆形目标 + 3 个小的白色噪声点。
腐蚀后：小噪声点被完全消除，大圆形目标边缘缩小（直径减小）。
膨胀后：大圆形目标恢复原始直径，小噪声点因已被腐蚀消失，无法恢复。
最终效果：仅保留干净的大圆形目标，噪声被去除。
1.3 闭运算（Closing）：先膨胀，后腐蚀
1.3.1 定义
闭运算 = 膨胀（Dilation）→ 腐蚀（Erosion）先通过膨胀填充前景目标内部的小背景孔洞，再通过腐蚀恢复目标的原始尺寸（已填充的孔洞不会重新出现）。
1.3.2 核心作用
填充小的背景孔洞：比如前景目标内部的黑色小点（孔洞），会被膨胀填充为白色，后续腐蚀仅恢复目标边缘，孔洞保持填充状态。
连接断裂的前景目标：若前景目标有轻微断裂（小缝隙），膨胀会填补缝隙使目标连接，后续腐蚀可让目标边缘恢复平滑，保持连接状态。
保留大目标的整体结构：对大的前景目标，膨胀仅填充内部小孔洞，后续腐蚀可精准恢复目标边缘，不改变目标的外部形态。
1.3.3 示例（二值图像）
原始图像：包含一个大的白色圆形目标（内部有 2 个小的黑色孔洞）。
膨胀后：内部的小黑洞洞被填充为白色，大圆形目标边缘轻微扩大。
腐蚀后：大圆形目标恢复原始直径，内部已填充的孔洞保持白色（不会重新变为黑色）。
最终效果：大圆形目标内部无孔洞，形态干净完整。
1.4 开运算 vs 闭运算：关键差异对比
| 维度 | 开运算（Opening） | 闭运算（Closing） |
| 操作顺序 | 腐蚀 → 膨胀 | 膨胀 → 腐蚀 |
| 核心目标 | 处理「前景噪声」（白色小点） | 处理「背景孔洞」（黑色小点） |
| 对目标的影响 | 消除小前景，分离粘连目标 | 填充小背景孔洞，连接断裂目标 |
| 结构元素依赖 | 结构元素尺寸需略大于噪声尺寸 | 结构元素尺寸需略大于孔洞尺寸 |
| 典型应用场景 | 去除毛发、斑点等前景噪声 | 填充文字内部孔洞、修复目标裂缝 |
1.5 代码实现（OpenCV-Python）
OpenCV 提供 cv2.morphologyEx() 函数统一实现开 / 闭运算，通过 op 参数指定操作类型：
开运算：op=cv2.MORPH_OPEN
闭运算：op=cv2.MORPH_CLOSE
import cv2
import numpy as np# 1. 读取二值图像（以灰度图读取后，用阈值处理转为二值图）
img = cv2.imread("binary_image.png", 0) # 0表示灰度模式读取
_, binary_img = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY) # 大于127为白（255），小于为黑（0）# 2. 定义结构元素（3×3正方形，可根据需求调整尺寸）
kernel = np.ones((3, 3), np.uint8)# 3. 执行开运算（去除前景噪声）
opening = cv2.morphologyEx(binary_img, cv2.MORPH_OPEN, kernel)# 4. 执行闭运算（填充背景孔洞）
closing = cv2.morphologyEx(binary_img, cv2.MORPH_CLOSE, kernel)# 5. 显示结果
cv2.imshow("Original Binary", binary_img)
cv2.imshow("Opening (Remove Noise)", opening)
cv2.imshow("Closing (Fill Holes)", closing)
cv2.waitKey(0)
cv2.destroyAllWindows()1.6 扩展：灰度图像的开 / 闭运算
开 / 闭运算同样适用于灰度图像，核心逻辑与二值图像一致，但操作对象变为像素的灰度值：
灰度开运算：先腐蚀（抑制亮的小噪声），后膨胀（恢复主体亮区域的灰度），可去除图像中的亮斑噪声。
灰度闭运算：先膨胀（填充暗的小孔洞），后腐蚀（恢复主体暗区域的灰度），可去除图像中的暗斑孔洞。
代码实现与二值图像类似，仅需省略 “阈值转换” 步骤，直接对灰度图操作即可。
2、梯度运算
在图像处理中，梯度运算（Gradient Operation） 是一种基于图像灰度变化的边缘检测方法，核心是通过计算像素值的变化率（梯度）来识别图像中物体的边缘（灰度突变区域）。
梯度本质上是一个向量，包含方向（灰度变化最剧烈的方向）和大小（灰度变化的强度）。在实际应用中，通常用梯度大小来表示边缘的明显程度（值越大，边缘越清晰）。

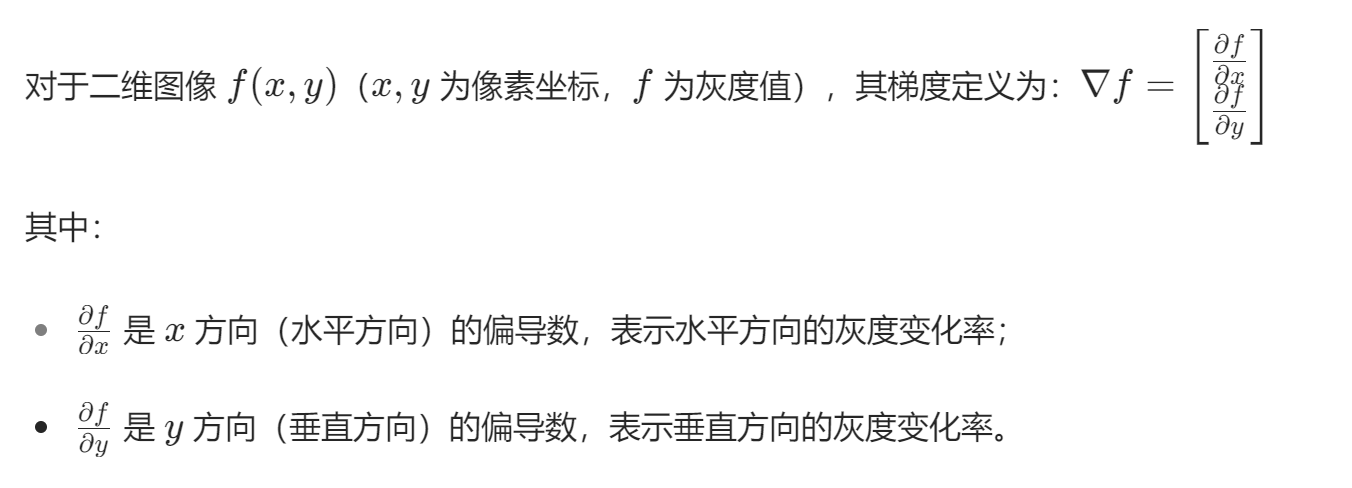

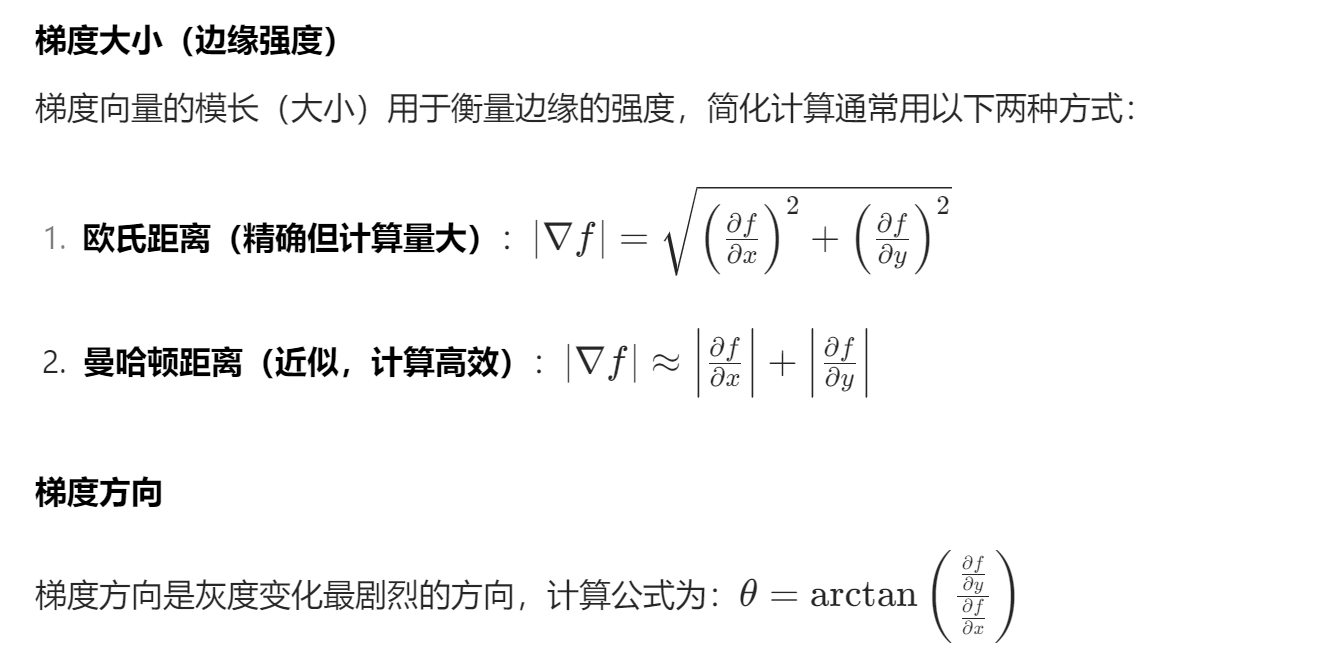

2.1 梯度运算的数学基础

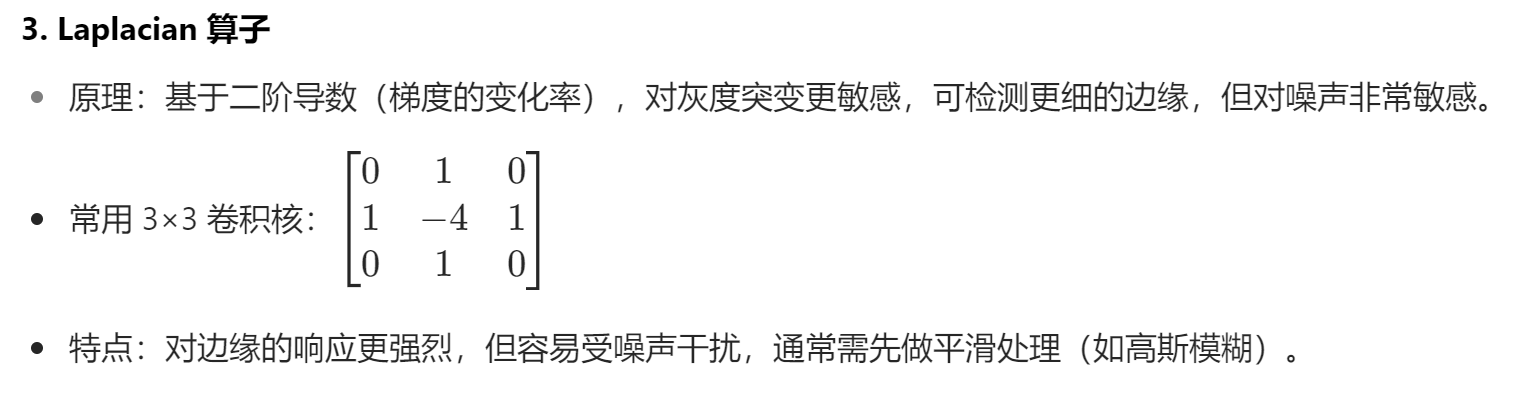

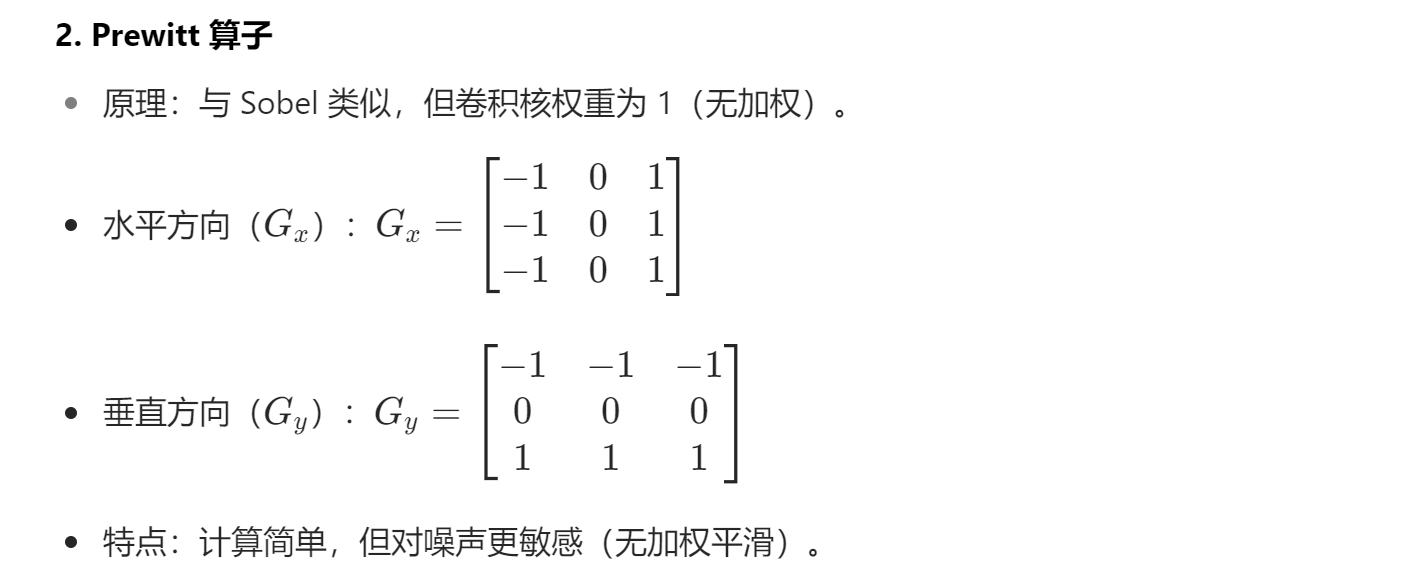

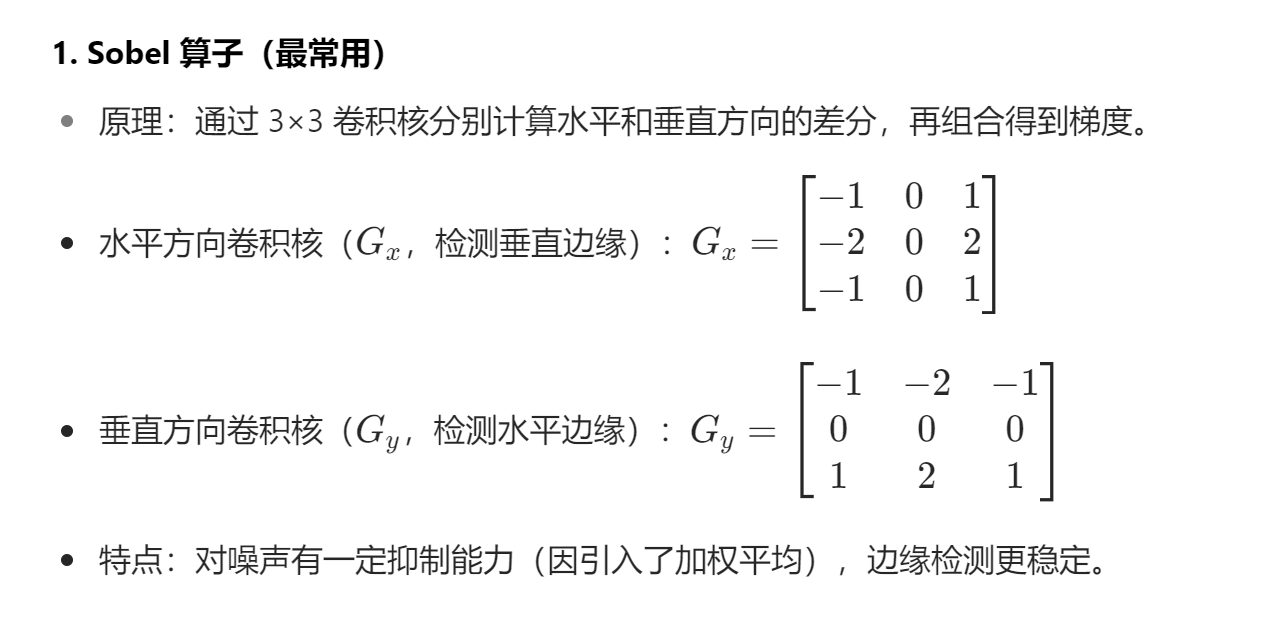

2.2 常用梯度算子
在计算机中，图像是离散的像素矩阵，无法直接计算偏导数，因此需要用差分算子近似计算梯度。常用的梯度算子有：
2.3 梯度运算的作用
边缘检测：梯度大小大的区域对应图像中物体的边缘（如物体轮廓、纹理边界）。
特征提取：边缘是图像的重要特征，可用于目标识别、图像分割等任务。
图像增强：通过突出梯度区域，增强图像的细节对比。
2.4 OpenCV 代码实现（Python）
OpenCV 提供 cv2.Sobel()、cv2.Laplacian() 等函数直接计算梯度，示例如下：
import cv2
import numpy as np
import matplotlib.pyplot as plt# 读取灰度图像
img = cv2.imread("image.jpg", 0) # 0表示灰度模式# 1. Sobel 梯度运算
# 计算x方向梯度（垂直边缘）
sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3) # dx=1, dy=0（只算x方向）
sobel_x = cv2.convertScaleAbs(sobel_x) # 取绝对值并转为uint8# 计算y方向梯度（水平边缘）
sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3) # dx=0, dy=1（只算y方向）
sobel_y = cv2.convertScaleAbs(sobel_y)# 合并x和y方向梯度（总边缘）
sobel_xy = cv2.addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0)# 2. Laplacian 梯度运算（需先平滑以减少噪声）
blurred = cv2.GaussianBlur(img, (3, 3), 0) # 高斯模糊降噪
laplacian = cv2.Laplacian(blurred, cv2.CV_64F, ksize=3)
laplacian = cv2.convertScaleAbs(laplacian)# 显示结果
plt.figure(figsize=(12, 8))
plt.subplot(221), plt.imshow(img, cmap='gray'), plt.title('Original')
plt.subplot(222), plt.imshow(sobel_x, cmap='gray'), plt.title('Sobel X (Vertical Edges)')
plt.subplot(223), plt.imshow(sobel_y, cmap='gray'), plt.title('Sobel Y (Horizontal Edges)')
plt.subplot(224), plt.imshow(sobel_xy, cmap='gray'), plt.title('Sobel XY (Total Edges)')
plt.show()2.5 注意事项
数据类型：梯度计算可能产生负值（如边缘两侧的灰度差），需用 cv2.CV_64F 保留负值，再通过 convertScaleAbs 转为正数。
噪声影响：梯度对噪声敏感，实际应用中通常先对图像进行平滑处理（如高斯模糊）。
算子选择：Sobel 算子因抗噪声能力强，是最常用的梯度计算方法；Laplacian 适合检测细微边缘，但需配合降噪使用。
3、礼帽与黑帽
礼帽 = 原始输入-开运算结果
黑帽 = 闭运算-原始输入
3.1 礼帽运算：
定义：礼帽运算也叫顶帽运算，是原始图像与开运算结果的差值，数学表达式为：礼帽图像 = 原始图像 - 开运算图像。
作用：开运算可以消除暗背景下的高亮区域，因此礼帽运算能够突出原图像中灰度较亮的区域，通常用于检测图像中的小亮斑点或小亮物体。
应用：在信用卡数字识别中，可通过礼帽运算分离出数字字体，便于后续的轮廓提取和字符识别。
3.2 黑帽运算：
定义：黑帽运算是闭运算结果与原始图像的差值，数学表达式为：黑帽图像 = 闭运算图像 - 原始图像。
作用：闭运算可以删除亮背景下的暗区域，所以黑帽运算能够突出原图像中灰度较暗的区域，常用于检测图像中的小暗斑点或小暗物体。
应用：在图像二值化后，黑帽运算可用于去除孤立点，也可用于检测图像中的阴影区域等。
