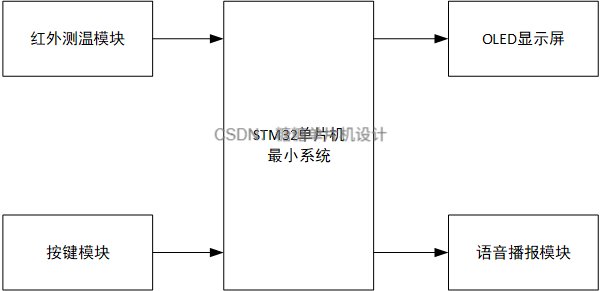

一.系统概述

红外测温功能：集成红外测温传感器，能够以非接触方式测量目标物体的表面温度。
温度显示：实时将测得的温度数据显示在屏幕上，方便用户直观了解当前的温度情况。
温度异常检测：系统持续监测温度数据，当测得温度超过设定阈值（如37°C）时，启动异常报警机制。
语音报警功能：一旦温度异常（超过37°C），系统将通过语音播报或声音警报提醒用户，确保能够及时处理潜在的异常情况。

二.电路设计

电路图使用Altium Designer进行设计：

以STM32F103C8T6单片机作为系统主控，最小系统电路构成整个电路的核心部分；
采用远程红外测温模块GY906进行远程测温，该模块通过IIC总线与单片机进行通信；
通过0.96寸的OLED12864屏幕进行数据显示，同样采用IIC总线与单片机连接；
使用JR6001模块进行语音播报，并通过UART串口与单片机连接；
设有独立按键用于阈值设定，按键一端接地，另一端接单片机的GPIO口。

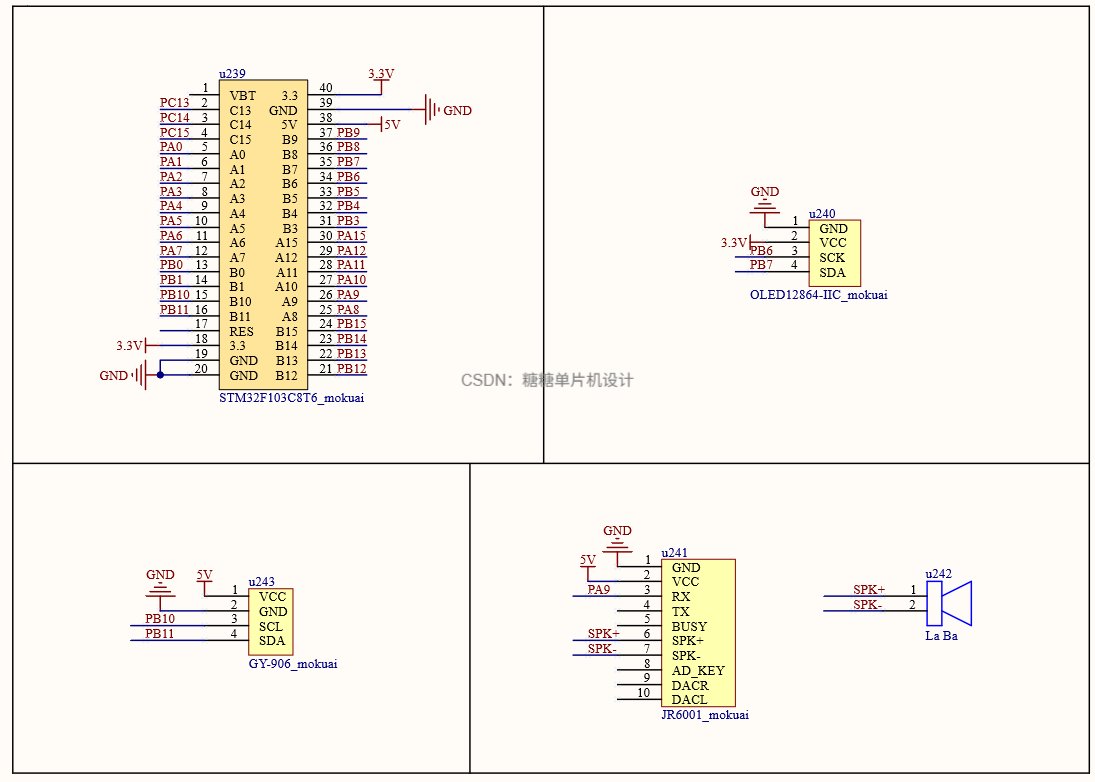

在这里插入图片描述

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"int main(void){		u32 JR6001_Uart_bound=9600;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级delay_init();	    	 //延时函数初始化	  Gp_906_Init();       //红外测温引脚初始化 OLED_Init();         //OLED初始化OLED_CLS();          //OLED清屏OLED_ShowCN(32,2,0);			//小常硬件OLED_ShowCN(32+16,2,1);OLED_ShowCN(32+32,2,2);OLED_ShowCN(32+32+16,2,3);delay_ms(100);OLED_CLS();/*******显示汉字**********/OLED_ShowCN(0,0,10);  OLED_ShowCN(0+16,0,11);	JR6001_Uart1_init(&amp;JR6001_Uart_bound);while(1){OLED_Display_Cotrol(); //显示控制函数}
}
