深入解析 kube-proxy：Kubernetes 服务发现的网络基石

news 2025/10/15 7:31:57

一、前言：为什么需要 kube-proxy？

二、 kube-proxy 的核心原理：非侵入式流量拦截

2.1 核心职责

2.2 工作模式：从低效到高效的演进

三、魔法揭秘：数据包的一生（以 ClusterIP 为例）

四、三种 Service 类型的流量路径分析

4.1 ClusterIP（内部服务发现）

4.2 NodePort（节点端口暴露）

4.3 LoadBalancer（云服务集成）

五、总结

一、前言：为什么需要 kube-proxy？

在 Kubernetes 中，Pod 是应用部署的基本单位，但它们却是短暂无常的。Pod 可能会因为故障、滚动更新或扩缩容而被频繁地创建和销毁，每次都会获得一个全新的 IP 地址。如果让前端应用直接通过后端 Pod 的 IP 进行访问，这种动态性将导致服务完全不可用。

为了解决这个问题，Kubernetes 引入了 Service 资源。Service 为一组功能相同的 Pod 提供了一个稳定的虚拟 IP（VIP） 和单一的访问入口。而 kube-proxy 就是这个抽象背后的魔法师，正是它负责将发送到 Service VIP 的流量，智能地转发到后端健康的 Pod 上。

本文将深入剖析 kube-proxy 的工作原理，并详细追踪数据包在三种不同 Service 类型（ClusterIP, NodePort, LoadBalancer）下的完整旅程。

二、 kube-proxy 的核心原理：非侵入式流量拦截

2.1 核心职责

kube-proxy 是运行在集群每个节点上的网络代理守护进程。它的核心职责只有一个：监听 Kubernetes API Server 中 Service 和 Endpoint（Pod 集合）的变化，并实时配置本机 Linux 内核的网络规则（iptables 或 IPVS），使得任何发往 Service VIP 的请求都能被负载均衡到后端 Pod。

2.2 工作模式：从低效到高效的演进

kube-proxy 支持三种工作模式，其本质是流量拦截和转发实现技术的演进。

模式	工作原理	性能	适用场景
userspace（弃用）	kube-proxy 进程在用户空间监听端口，像传统代理一样接收和转发流量。	差	已弃用，仅作历史了解
iptables（默认）	通过在内核态配置 iptables 规则链，直接进行目标地址转换（DNAT）。	良好	中小型集群
IPVS（推荐）	使用内核级的 IPVS 模块，基于哈希表实现 L4 负载均衡。	优秀	大型、超大型集群

最重要的理念是：在 iptables 和 IPVS 模式下，kube-proxy 本身并不直接处理数据包。它只是一个“配置管理员”，负责生成规则。真正的流量转发是由 Linux 内核高效完成的，这使得 Service 的负载均衡具有接近原生的网络性能。

三、魔法揭秘：数据包的一生（以 ClusterIP 为例）

让我们通过一个具体的例子，追踪一个数据包从发起请求到收到响应的完整生命周期。这是理解 kube-proxy 工作原理的关键。

环境设定：

Pod A (客户端): 10.244.1.10，位于 Node-1 (192.168.1.100)
Service SVC-B (目标): ClusterIP 10.96.105.201，端口 80
Pod B1 (端点1): 10.244.2.20，位于 Node-2 (192.168.1.101)
Pod B2 (端点2): 10.244.2.21，位于 Node-2

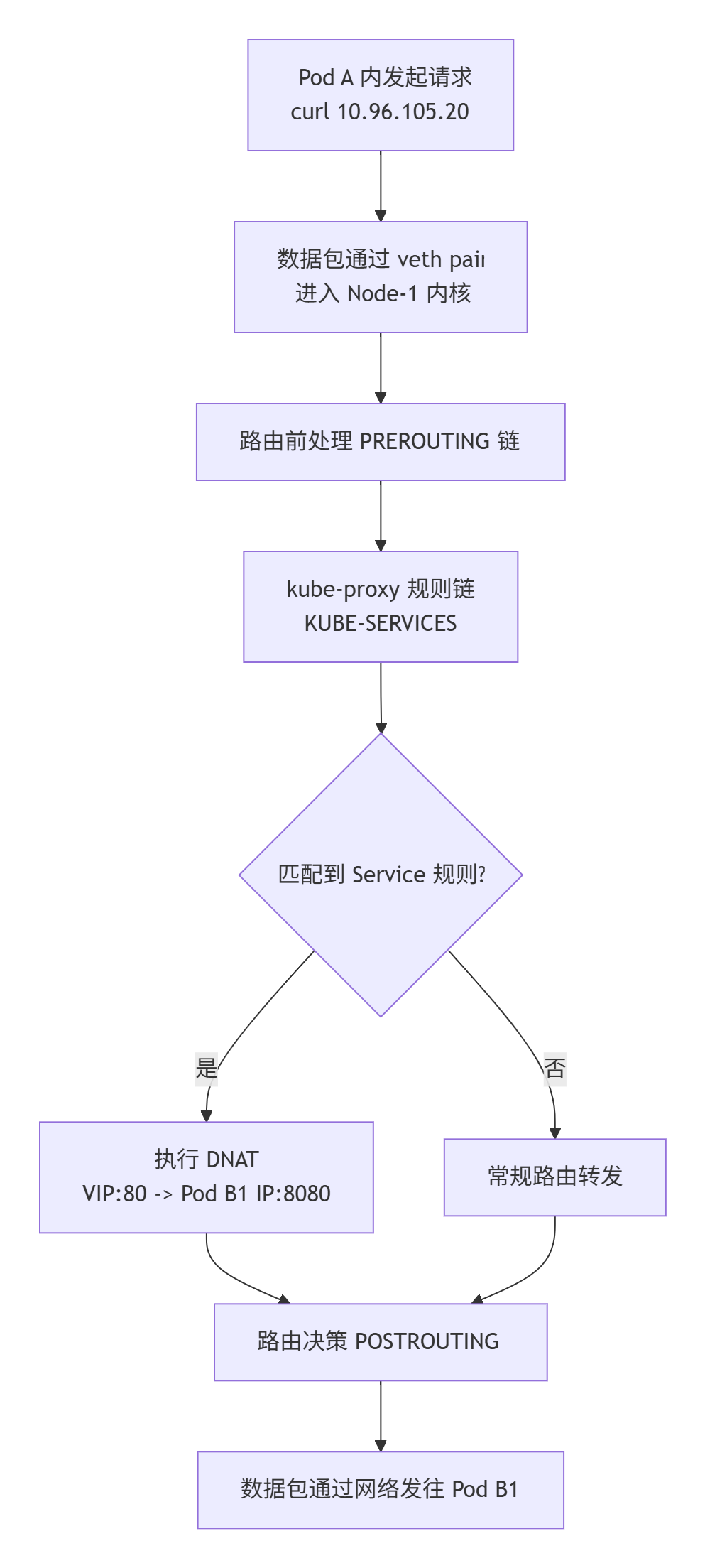

当我们在 Pod A 中执行 curl http://10.96.105.201 时，会发生以下精妙的连锁反应：

步骤详解：

请求发起与进入节点协议栈
- Pod A 内的应用发起请求，数据包源 IP 为 10.244.1.10，目标 IP 为 10.96.105.201。
- 由于 Pod 的网络是虚拟的（通过 veth pair 设备对实现），数据包立即离开 Pod 的网络命名空间，进入其所在节点 **Node-1** 的根网络命名空间，并出现在虚拟网桥（如 cni0）上。
内核路由与 kube-proxy 拦截（关键步骤）
- 内核查看数据包的目标 IP (10.96.105.201)，发现它不属于本节点的任何物理或虚拟网卡。
- 在根据路由表将数据包发送出物理网卡之前，它必须经过 **PREROUTING** 这个 iptables 链。
- kube-proxy 在此链中设置了跳转规则：-A PREROUTING -j KUBE-SERVICES。所有数据包都被强制送入 kube-proxy 定制的规则链。
目标地址转换（DNAT）
- 在 KUBE-SERVICES 链中，数据包匹配到规则：-d 10.96.105.201/32 -p tcp --dport 80 -j KUBE-SVC-XXX。
- 进而进入 KUBE-SVC-XXX 链进行负载均衡（例如，50%概率跳转到 Pod B1 的规则链）。
- 在 Pod B1 的规则链 (KUBE-SEP-YYY) 中，执行最重要的 DNAT 操作：-j DNAT --to-destination 10.244.2.20:8080。内核悄无声息地将数据包头的目标 IP 和端口修改为真实的后端 Pod 地址。
重新路由与发送
- DNAT 后，目标 IP 已变为 10.244.2.20。内核重新进行路由决策。
- 查询路由表发现，通往 10.244.2.20 的路径需要经过节点 Node-2 (192.168.1.101)。
- 数据包经过 POSTROUTING 链（可能做 SNAT 确保回包路径），最终通过 Node-1 的物理网卡发出，送往 Node-2。
到达目标节点与 Pod
- 数据包到达 Node-2，经过类似但相反的过程，通过 cni0 网桥最终被送入 Pod B1 的 veth 设备，从而被 Pod B1 内的应用进程接收并处理。

回程报文会经历类似的逆向过程，确保响应能正确返回给 Pod A。

总结一下：kube-proxy 的魔力不在于直接处理流量，而在于它通过配置内核网络规则，在数据包流出的必经之路上设置了一个“智能路由中心”，透明地完成了虚拟 IP 到真实 IP 的转换。

四、三种 Service 类型的流量路径分析

4.1 ClusterIP（内部服务发现）

特点：默认类型，仅在集群内部可访问。
数据包路径：如上文所述，完全在集群内部网络中流转。流量从不离开集群的 Pod CIDR 和 Service CIDR 网段。这是最基础、最安全的方式。

4.2 NodePort（节点端口暴露）

特点：在 ClusterIP 基础上，在每个节点的固定高位端口（30000-32767）上暴露服务。
数据包路径（外部客户端访问）：
1. 外部客户端请求 http://<任意节点IP>:31000。
2. 数据包到达该节点（如 Node-1）的 31000 端口。
3. 节点的内核协议栈接收到这个目标端口为 31000 的数据包。
4. 接下来的过程与 ClusterIP 完全一致！ 该节点上的 kube-proxy 设置的 iptables/IPVS 规则会捕获此数据包，将其目标 IP 转换为 ClusterIP，继而通过 DNAT 转发到后端 Pod。
5. 如果 Pod 在另一个节点上，数据包会被转发过去。

4.3 LoadBalancer（云服务集成）

特点：在 NodePort 基础上，集成云供应商的负载均衡器，分配公网 IP。
数据包路径（外部客户端访问）：
1. 外部客户端请求云供应商提供的公网 IP（如 35.226.100.100）。
2. 云负载均衡器接收请求，在其后端池（包含所有集群节点的 NodePort）中进行第一层负载均衡，将请求转发到某个健康节点的 NodePort（如 Node-1:31000）。
3. 接下来的过程与 NodePort 完全一致！ 请求在 Node-1 内部被 kube-proxy 的规则处理，最终转发到后端 Pod。
