使用 Vela 编译器开发 Ethos-U NPU 流程导引

Vela 编译器简介

Ethos-U Vela 是 Arm开发的一款软件工具，可将 TensorFlow Lite（TensorFlow Lite for Microcontroller 是 TensorFlow LIte的一个子集）模型编译为可在 Ethos-U NPU上运行的优化版本。Vela 以 TensorFlow Lite模型为输入，应用包括内存优化和层融合技术在内的优化手段，编译生成专门针对 Ethos-U 架构优化的二进制文件。这一优化的二进制文件最大限度地利用了 Ethos-U NPU 的硬件特性，以高效执行机器学习工作负载。

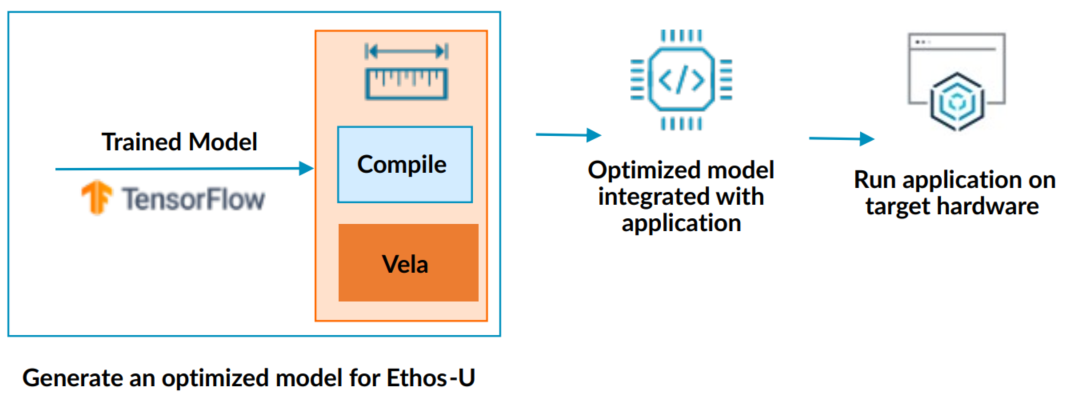

图x 使用 Vela 编译器编译 ML 模型

优化后的模型包含 TensorFlow Lite 专门设计的算子，可通过 Ethos-U NPU加速。模型中无法加速的部分保持不变，而是使用适当的内核在主机处理器（如 Cortex‑M 系列 CPU）上运行。

Ethos-U Vela 将会尝试多种不同的编译策略，并对每种策略应用了成本函数。然后，Vela 为每个受支持的 操作符 或 操作符组 选择最优的执行调用。Vela 与 TensorFlow Lite （量化）位精度一致，因此，使用 Vela 编译器优化神经网络时，不会损失精度。

Vela 编译器可以报告预估性能，但仅是近似估计。软件开发人员应考虑将机器学习推理顾问（Machine Learning Inference Advisor，另一个 ML 开发工具）与经过验证的高性能模型结合使用，以获得更准确的性能数据。

Vela 编译器执行各种内存优化，以减少固定存储（Flash）和运行时（SRAM）的内存需求。这些优化包括以下内容：

• 压缩模型中的所有权重，可以减少固定存储内存的使用。
• 通过将一组连续的算子的特征图（FM, Feature Map）拆分为多个分块（Stripe），从而减少运行时的内存使用。一个分块可以是特征图的全宽或部分宽度，也可以是特征图的全高或部分高度。然后，每次载入一个分块依次加载所有算子，以避免一次性载入巨大的计算量以及对应的内存使用需求。

模型中可优化和加速的部分被专门识别出来，并转换为 TensorFlow Lite 组件中的特定算子。这些算子随后被编译成命令流，由 Ethos-U NPU 执行。

最后，Vela 将优化后的模型输出为 TFLM 模型（仍然是 *.tflite文件），并生成性能评估报告。该报告提供了内存使用和推理时间等统计数据。

Vela 编译器提供了可配置的选项，使开发者能够指定嵌入式系统配置的各个方面，例如：Ethos-U NPU 的版本型号、内存类型和内存大小。此外，还有配置选项用于控制在编译过程中执行的优化类型。

至 于Vela 本身，是一个Python环境的库，除了必要的基础软件外（C语言运行时环境和Python运行时环境），可以通过Python安装组件库的方式，安装 Vela 工具：

pip3 install ethos-u-vela

在Python的命令行环境中使用 Vela：

• 输入文件是*.tflite，其中包含了将要编译的神经网络信息。
• 输出文件是*_vela.tflite文件，仍是一个*.tflite文件，但是文件名中加了个_vela的后缀。以及一个*.csv文件，其中描述了预估模型性能的信息。
• 预估模型性能的摘要报告也会通过命令行终端输出。

$ vela my_network.tfliteNetwork summary for my_network
Accelerator configuration               Ethos_U55_256
System configuration                 internal-default
Memory mode                          internal-default
Accelerator clock                                 500 MHz
Design peak SRAM bandwidth                       4.00 GB/s
Design peak Off-chip Flash bandwidth             0.50 GB/sTotal SRAM used                                  0.95 KiB
Total Off-chip Flash used                      106.98 KiBCPU operators = 0 (0.0%)
NPU operators = 44 (100.0%)Average SRAM bandwidth                           0.04 GB/s
Input   SRAM bandwidth                           0.01 MB/batch
Weight  SRAM bandwidth                           0.00 MB/batch
Output  SRAM bandwidth                           0.00 MB/batch
Total   SRAM bandwidth                           0.01 MB/batch
Total   SRAM bandwidth            per input      0.01 MB/inference (batch size 1)Average Off-chip Flash bandwidth                 0.46 GB/s
Input   Off-chip Flash bandwidth                 0.01 MB/batch
Weight  Off-chip Flash bandwidth                 0.09 MB/batch
Output  Off-chip Flash bandwidth                 0.00 MB/batch
Total   Off-chip Flash bandwidth                 0.10 MB/batch
Total   Off-chip Flash bandwidth  per input      0.10 MB/inference (batch size 1)Neural network macs                             86952 MACs/batch

此处特别注意，报告中的周期和带宽数字并不是实际性能数据的准确表示，也不应与使用不同设置或配置的其他编译结果进行比较。实际上，报告的数据仅供编译器做出优化决策，仅仅为 Vela 自己做参考。若要获得准确的性能数据，仍要在具体的硬件平台上运行网络并进行性能分析。

但此处如果用执行的周期数来表达计算量，可能会更加直观，此时可使用命令行参数--verbose-cycle-estimate获取额外的摘要信息：

Info: The numbers below are internal compiler estimates.
For performance numbers the compiled network should be run on an FVP Model or FPGA.Network Tops/s                                   0.00 Tops/sNPU cycles                                      21298 cycles/batch
SRAM Access cycles                               2261 cycles/batch
DRAM Access cycles                                  0 cycles/batch
On-chip Flash Access cycles                         0 cycles/batch
Off-chip Flash Access cycles                   112755 cycles/batch
Total cycles                                   114098 cycles/batchBatch Inference time                 0.23 ms, 4382.18 inferences/s (batch size 1)

其中，Total cycles 是每次通过中消耗周期最多的单个动作的总和，即，如果内存访问在每次通过中消耗的周期最多，那么这部分将计入总计中的通过周期数。需要澄清的是：对于每种类型的周期计数，每批的周期数是每层周期计数之和，其中每层的周期计数基于最大处理路径。

如果需要查看权重数据占空的内存空间大小，也可使用命令行参数--verbose-weights获取额外的摘要信息：

Original Weights Size                           84.91 KiB
NPU Encoded Weights Size                        89.30 KiB

部署 ML 模型的工作流程

Ethos-U Vela 编译器以 ML 模型文件作为输入，将产生一个经过优化的二进制文件，可供Ethos-U NPU运行。下图x中，展示了使用 Ethos-U 运行 ML 模型的软件开发流程，相较于仅使用 Cortex-M 处理器的系统，在集成了 Ethos-U NPU 的情况下，开发流程的变化并不大。

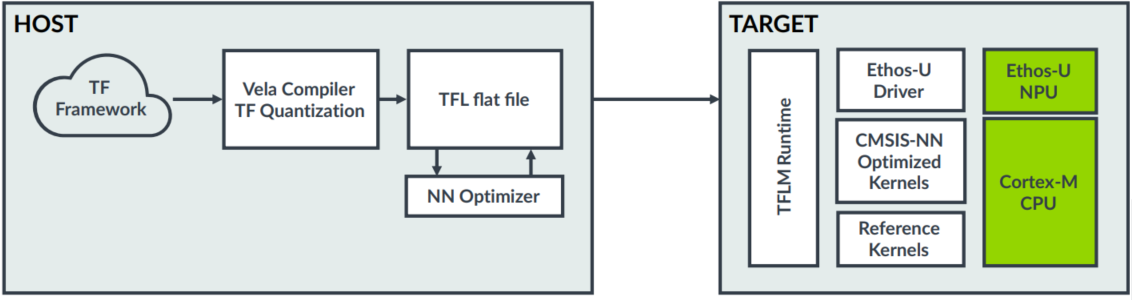

图x 使用 Ethos-U NPU 开发软件的过程

在 PC 主机上使用 TensorFlow Lite 和 Vela 编译器的开发工作：

• 预先准备好使用在 TensorFlow 机器学习框架下训练好的模型。这个模型可以是使用通用 TensorFlow 创建的模型，当然更建议使用 TensorFlow Lite 创建。
• Vela 编译的过程中，使用机器学习模型调节技术，如协同聚类、剪枝和量化感知训练（QAT， Quantization Aware Training），在保持准确性的前提下，以提高 Ethos-U 上运行模型的性能。
• Vela 编译器产生的 *.tflite文件（TFL flatbuffer文件）相对于作为输入的通用*.tflite文件，其中的内容，已被转换成可以被 Ethos-U NPU 执行的二进制程序文件。
• Vela 编译器中的神经网络优化器（NN Optimizer）将会识别出要在 Ethos-U 上运行的图，并对这些图进行优化、调度和分配。
• Vela 编译器产生的 *.tflite文件将被无损地压缩，以减小文件的尺寸。

在嵌入式端（目标设备）的开发工作：

• 将Vela 编译器产生的*.tflite文件部署至 TFLM（TensorFlow Lite for Microcontroller）的运行时环境中。嵌入式源码工程中已经部署了 TFLM 的运行时环境源码，其中包含了 Ethos-U 的驱动程序（使用 NPU 硬件计算）和 CMSIS-NN 的库（使用 Cortex-M CPU计算）。
• Ethos-U 驱动程序将承担起执行部分 Ethos-U NPU 能够执行的运行过程（计算单元、算子等）。
• CMSIS-NN 库将承担起其余的计算过程。基于 CMSIS-M 处理器使用软件实现计算过程，总是能够完成计算任务的。

在嵌入式源码工程中使用 TFLM CMSIS-Packs

本节中，将说明如何将 TFLM 运行时、Ethos-U driver 和Vela编译器产生的 *.tflite 文件（ML模型）集成到使用 Keil MDK 的嵌入式源码工程中。其中，主要包括几个环节：

• 在 Keil 工程中添加 TFLM 软件组件。
• 将 ML 模型（可以来自于 Arm 的 ML zoo 仓库，也可以自行创建）导入到源码工程中。
• 在源码工程中调用 TFLM 的 API 运行模型。

在 Keil 工程中添加 TFLM 软件组件

Keil 环境中的 TFLM 软件组件可以在 CMSIS-Pack（Arm Keil | CMSIS Packs）的网站上下载到，如图x所示。

图x 在CMSIS-Pack网站上可下载适用于Keil环境的TensorFlow组件

这些组件的源码存放在Arm线上的软件仓库中，artificial-intelligence / ethos-u / Ethos-U Core Software · GitLab，如图x所示。

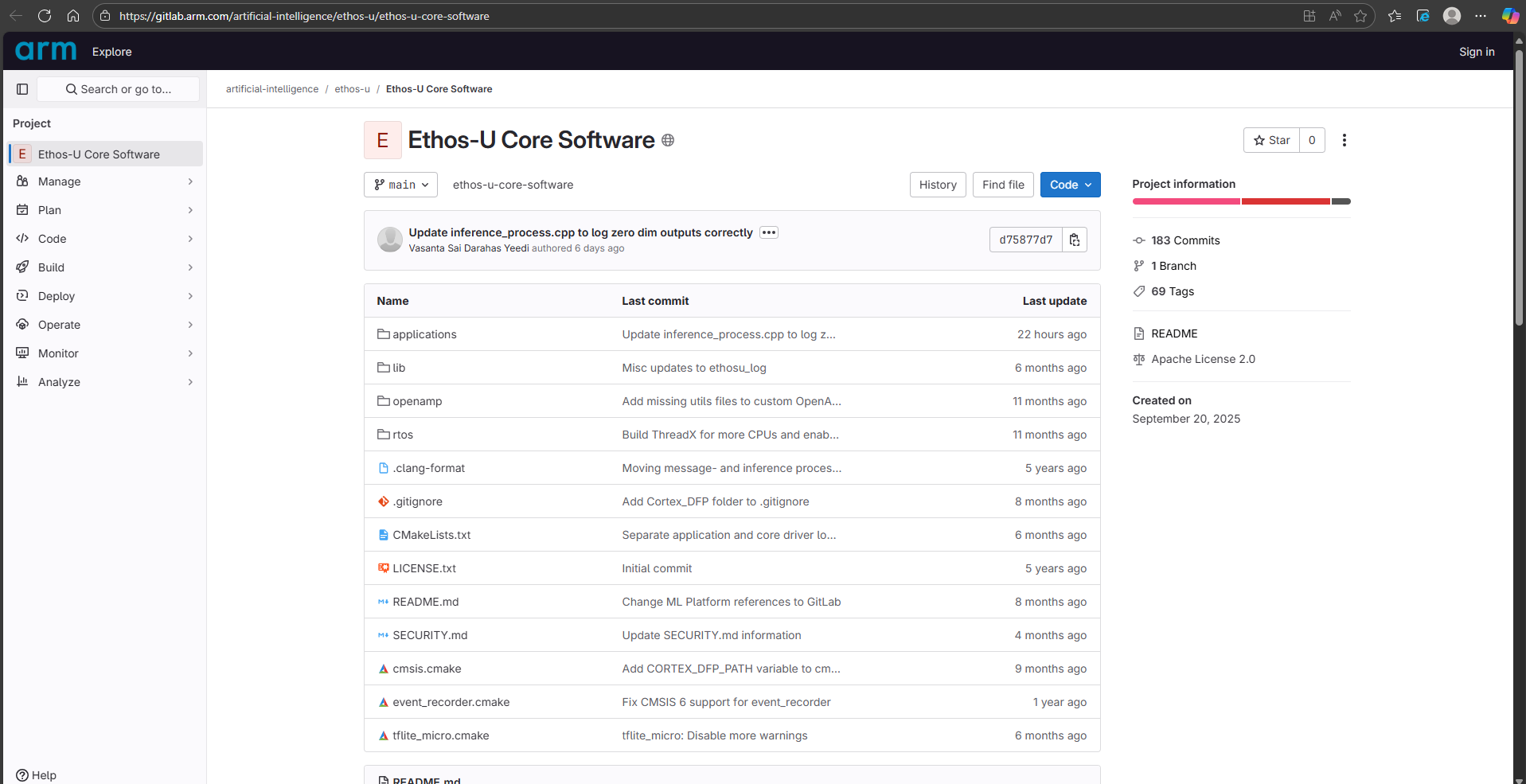

图x Arm开放的Ethos-U driver及相关组件源码

这里涉及的关键组件包括：

• component: Machine Learning:TensorFlow:Kernel&Ethos-U
• component: Arm::Machine Learning:NPU Support:Ethos-U Driver&Generic U55
• component: ARM::CMSIS:DSP&Source
• component: ARM::CMSIS:NN Lib
• component: tensorflow::Data Exchange:Serialization:flatbuffers
• component: tensorflow::Data Processing:Math:gemmlowp fixed-point
• component: tensorflow::Data Processing:Math:kissfft
• component: tensorflow::Data Processing:Math:ruy
• component: tensorflow::Machine Learning:TensorFlow:Kernel Utils

可以通过的 Keil 的软件包管理器导入这些组件。

向嵌入式系统的源码工程中添加 ML 模型

这里介绍两种方式，可以在嵌入式系统中存放 ML 模型：使用文件系统在运行时导入和转换成源码集成至固件中。

将 ML 模型存放在文件系统中

Keil 的 TenserFlow 库可以解析*.tflite文件。当在一个工程的运行过程中需要分别使用多个模型时，这种方法就非常实用。

这里以使用 Keil 软件组件库中的文件系统组件为例，说明导入*.tflite文件的具体操作方法。至于这个文件系统，可以基于SD卡、或者U盘等可插拔的存储设备进行适配。

#include "rl_fs.h"
...
FILE *f;
char *buffer;
size_t buffer_size;
// Open the file for reading
f = fopen("/sdcard/my_model_vela.tflite", "r");
if (f == NULL)
{// Error handling
}
// Get the size of the file and allocate a buffer
fseek(f, 0, SEEK_END);
buffer_size = ftell(f);
rewind(f)
buffer = malloc(buffer_size + 1); // +1 for the null terminator
if (buffer == NULL)
{// Error handlingfclose(f);return;
}
// Read the file into the buffer
size_t num = fread(buffer, 1, buffer_size, f);
if (num != buffer_size)
{printf("Failed to read file\n");
}
else
{buffer[buffer_size] = '\0'; // Null-terminate the stringprintf("File contents: %s\n", buffer);fclose(f);const tflite::Model* model = ::tflite::GetModel(buffer);free(buffer);
...

其中，将模型文件的原始内容读取到缓冲区变量buffer中，然后使用::tflite::GetModel(buffer)函数，将缓冲区中存放的无格式的内容提取成tflite::Model类型的对象，以便于后续使用模型的功能（例如，推理操作）。

但是，使用这种方法，加载模型文件需要大量内存，并不适合所有系统设计。这种使用模型的典型场景是基于某些资源丰富硬件的测试系统，在该系统中，需要加载许多不同的模型变体以进行性能分析。即使硬件目标上提供了文件系统，开发者可能也希望将模型与应用程序一起存储在只读存储器（ROM）中。那么，也可以考虑使用接下来介绍的方法。

将模型编译到固件同应用程序一道下载至 flash 中

这种开发方法，是将*.tflite文件中的内容转换成C语言的符号，然后同应用程序的源码一起编译集成到固件中去。此处，可以使用hex文件转换工具，例如xxd，将二进制的*.tflite文件转换成 C 语言的头文件my_network_model.h：

xxd -i my_model_vela.tflite my_network_model.h

为了确保在 ROM 中存放的模型数据是 16 字节对齐存放的，可以如下方式在C源码中定义表示模型的数组network_model：

const unsigned char network_model __ALIGNED(16)
{...
}

然后，在应用工程的源码中，引用my_network_model.h头文件，并通过调用 API 的方式导入模型，源码如下：

#include "my_network_model.h"
...
const tflite::Model* model = ::tflite::GetModel(network_model);
...

在嵌入式工程中调用 TFLM 的 API 运行 ML 模型

本节中解释了如何在嵌入式工程的源码中调用 TFLM 的 C++ API 实现一个典型的 ML 模型应用。在该应用中，将执行输入Tensor、预处理，并输出推理结果等。

首先，在应用程序中需要先初始化 Ethos-U NPU硬件，调用ethosu_driver.c文件中的 ethosu_init()函数。这个函数通常在嵌入式工程中的初始化硬件的过程中被调用。一旦对 Ethos-U NPU 完成了初始化，就可以基于 Keil 的 TensorFlow Lite 运行时组件（已经集成了对 Ethos-U NPU 的支持）访问 Ethos-U NPU 了。如下源码展示了使用 TLFM 使用 Ethos-U NPU的资源：

#include "tensorflow/lite/micro/micro_mutable_op_resolver.h"
#include "tensorflow/lite/micro/tflite_bridge/micro_error_reporter.h"
#include "tensorflow/lite/micro/micro_interpreter.h"
#include "tensorflow/lite/schema/schema_generated.h"// Include your model data. Replace this with the header file for your model.
#include "model.h"// Define the number of elements in the input tensor
#define INPUT_SIZE 300*300using MyOpResolver = tflite::MicroMutableOpResolver<10>;// Replace this with your model's input and output tensor sizes
const int tensor_arena_size = 2 * 1024;
uint8_t tensor_arena[tensor_arena_size] __align(16);void RunModel(int8_t* input_data)
{tflite::MicroErrorReporter micro_error_reporter;tflite::ErrorReporter* error_reporter = &micro_error_reporter;const tflite::Model* model = ::tflite::GetModel(g_model);MyOpResolver op_resolver;// Register your model's operations heretflite::MicroInterpreter interpreter(model, op_resolver, tensor_arena, tensor_arena_size, error_reporter);interpreter.AllocateTensors();TfLiteTensor* input = interpreter.input(0);// Add checks for input tensor properties here if needed// Copy image data to model's input tensorfor (int i = 0; i < INPUT_SIZE; ++i){input->data.int8[i] = input_data[i];}TfLiteStatus invoke_status = interpreter.Invoke();// Add checks for successful inference here if neededTfLiteTensor* output = interpreter.output(0);// Add checks for output tensor properties here if needed// Process your output value here// For example, SSD models typically produce an array of bounding boxes
}

在RunModel()函数中，创建了推理器interpreter，将解析好的模型和传入的参数转入推理器中，通过interpreter.Invoke()方法执行推理，并通过interpreter.outout(0)获取指向推理结果Tensor的指针，接下来，开发者就可以通过TfLiteTensor类型的指针output查看推理结果，并做出进一步动作了。

至于如何自己的创建模型，可以参考 Build and convert models | Google AI Edge | Google AI for Developers 中描述的开发过程。或者使用 Arm 的 GitHub - Arm-Examples/ML-zoo 中的模型。
