MIPI_CSI22_Xilinx IP

MIPI CSI-2 Tx Subsystem

参考Xilinx官方文档PG260

概述

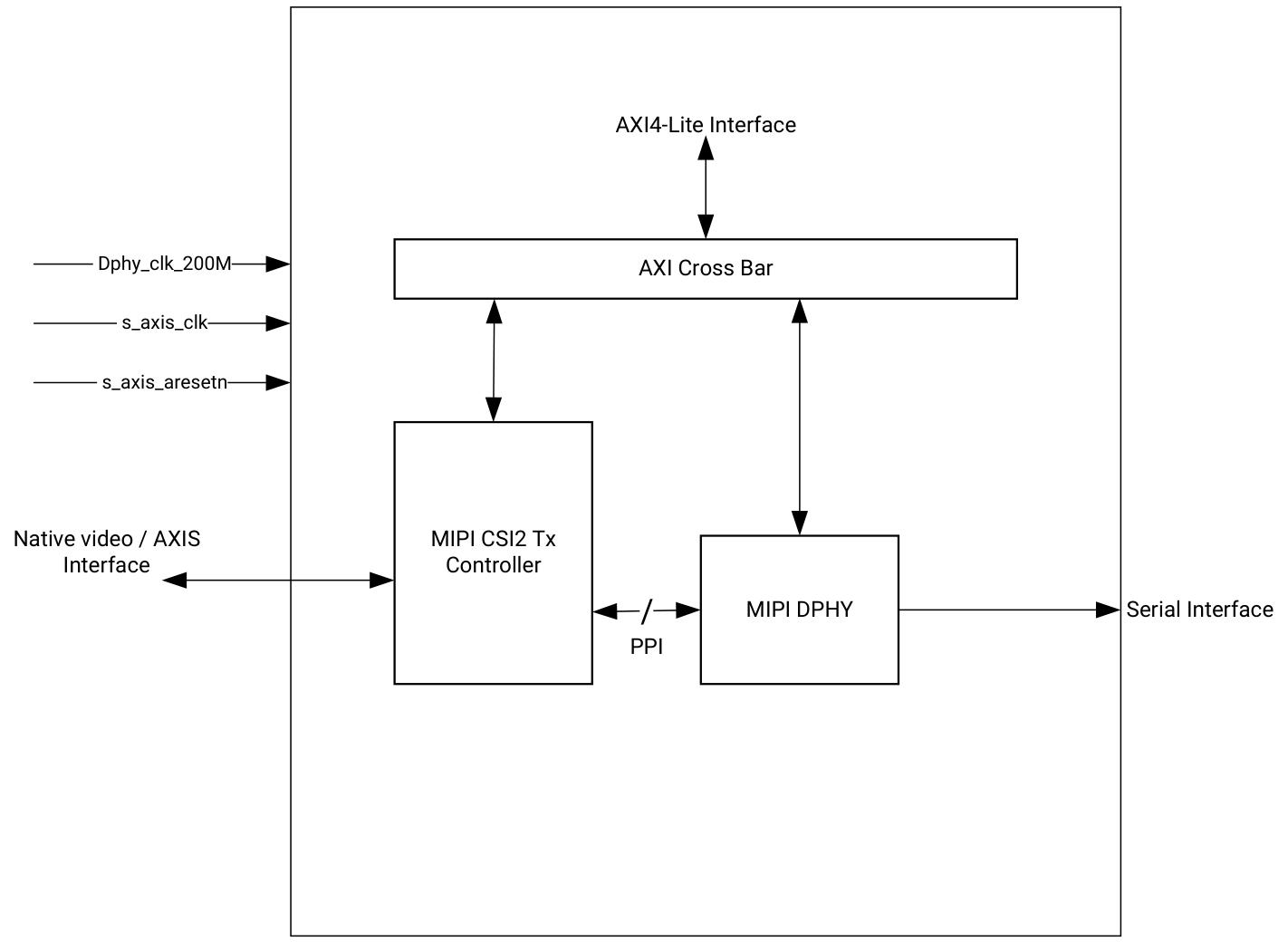

a）该系统包含三个子系统，分别是：AXI-Crossbar(控制)+MIPI-CSI2-Tx-Controller(数据处理)+MIPI-DPHY(物理层传输)

1）MIPI-DPHY的工作流程如下：
①通过PPI接口接收来自MIPI CSI2 Tx Controller的并行数据，并将其转换为串行信号输出至外部MIPI接收器；
②通过AXI CrossBar接收AXI4-Lite接口的配置指令，支持动态调整传输参数（如通道数量和传输速率等）。

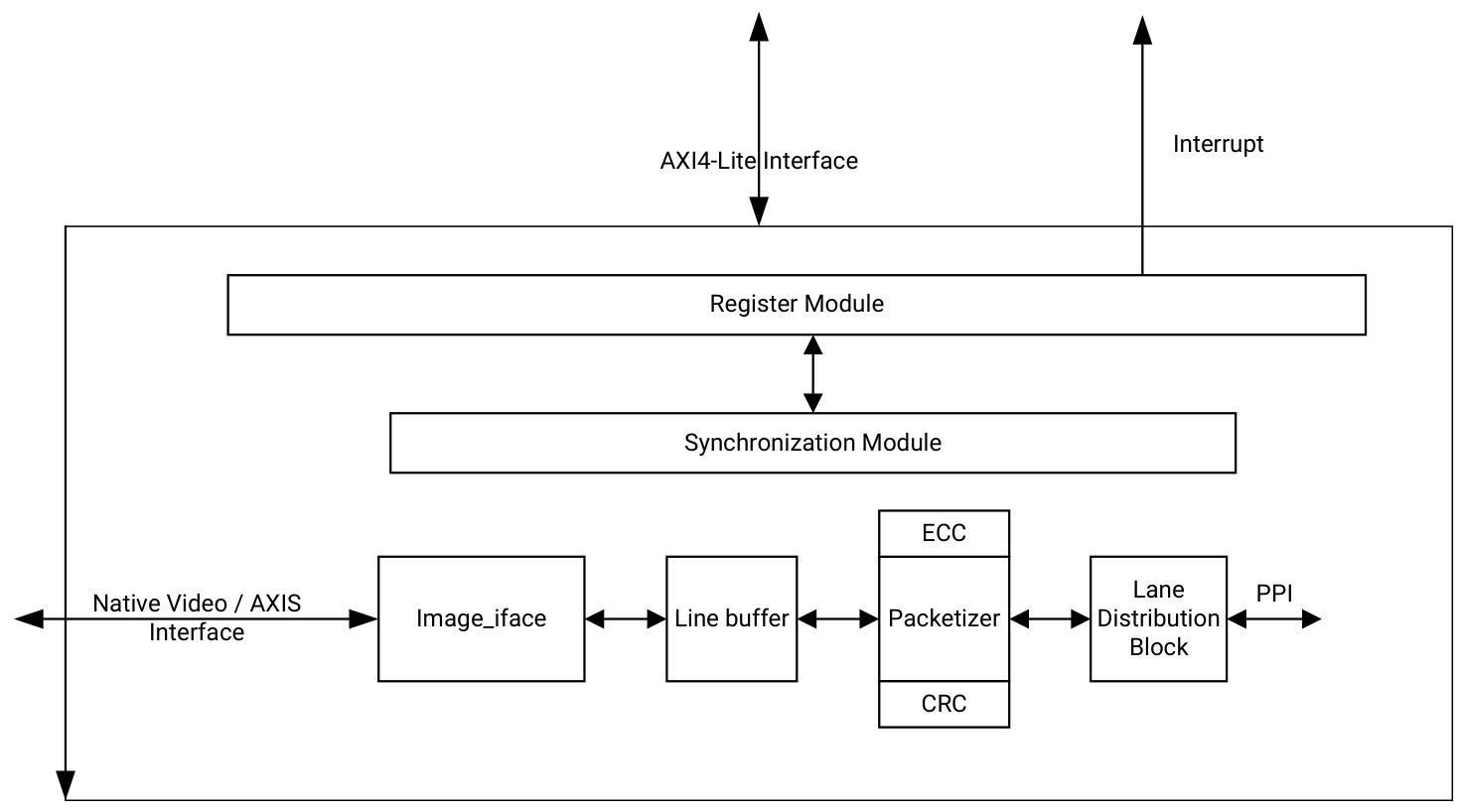

2）MIPI CSI-2 TX Controller主要功能包括：
①接收来自原生视频接口或AXI4-Stream接口的像素数据；
②按照MIPI CSI-2协议规范对数据进行封装处理：添加帧/行的起始/结束同步包、完成像素到字节的转换；
③生成校验信息：包头错误校正码ECC、载荷校验码CRC，生成多项式为$x^{16}+x^{12}+x^5+x^0$；
④通过AXI交叉开关接收AXI4-Lite接口的配置指令，支持动态调整：数据封装参数、传输参数（如虚拟通道、数据类型等）。

3）AXI-Crossbar负责对AXI4-Lite接口的控制请求进行地址路由，将寄存器的读写指令分发至对应的子核心（如MIPI CSI-2发送控制器、MIPI D-PHY），从而实现对不同子模块的配置与控制信号交互。

b）CSI-2 Tx Subsystem的延迟由两部分组成：
1）CSI-2发送控制器延迟：指从AXIS接口的tlast信号有效到PPI接口tx_requesths信号上升沿的时间间隔；
2）PHY延迟：指从PPI接口tx_requesths信号上升沿有效到串行线路上检测到HS-REQ（即LP-01状态）的时间间隔。

端口描述(7系列)

a）DPHY Interface Shared Logic in the Core：将子系统关键时钟管理模块（MMCM/PLL）和基础辅助功能逻辑集成到MIPI CSI-2 TX子系统的核心内部，而非置于子系统外部或用户自定义逻辑中。这种核心集成方式使子系统直接管理相关模块，并通过PPI接口输出适配外部电路的关键信号，从而简化用户设计。
①txclkesc_out（PPI输出）：D-PHY在低功耗模式（LP模式：数据包间低功耗；ULPS模式：超低功耗）下，通过逃逸时钟传输控制信号（如ULPS进入/退出指令）。此信号是保障MIPI低功耗特性的基础时钟源。
②oserdes_clk_out（PPI输出）：输出OSERDES专用时钟，用于连接外部OSERDES芯片的时钟引脚。时钟频率 = line_rate/2。
③txbyteclkhs（PPI输出）：输出D-PHY TX的字节时钟，作为D-PHY并行数据的字节级同步时钟。时钟频率 = line_rate/8.0。
④system_rst_out（PPI输出）：输出高电平有效的系统复位信号，供外部数据源或控制器使用。
⑤mmcm_lock_out（PPI 输出）：输出MMCM的锁定指示信号，用于告知外部电路子系统时钟已稳定。
⑥mipi_phy_if（PPI 输出）：输出D-PHY串行接口信号。

b）AXI4-Stream Input Interface
①s_axis_aclk（System输入）：为AXI4-Stream数据传输提供时序基准，必须与AXI4-Lite接口的时钟同源同频（确保控制指令与数据传输时序同步）。
②s_axis_aresetn（System输入）：复位时长需至少保持40个dphy_clk_200M周期。
③s_axis_tready（S_AXIS输出）：当信号为高电平时表示子系统内部的Line Buffer有空闲空间，可接收外部输入的s_axis_tdata。
④s_axis_tvalid（S_AXIS输入）：若该信号为高且对应每行第一个像素，需同步使能 s_axis_tdest（虚拟通道标识）、s_axis_tuser[47:32]（行号）、s_axis_tuser[63:48]（包长度） 等边带信号，确保子系统获取完整的帧/行配置信息。
⑤s_axis_tlast（S_AXIS输入）：仅在每行最后一个像素传输时置为高电平，其他时刻为低。子系统检测到该信号后，会自动封装Line End包，并更新内部行计数（与Line Count寄存器配置的行数比对，用于判断帧是否结束）。
⑥s_axis_tdest（S_AXIS输入）：虚拟通道标识VCID，用于区分不同的数据流。

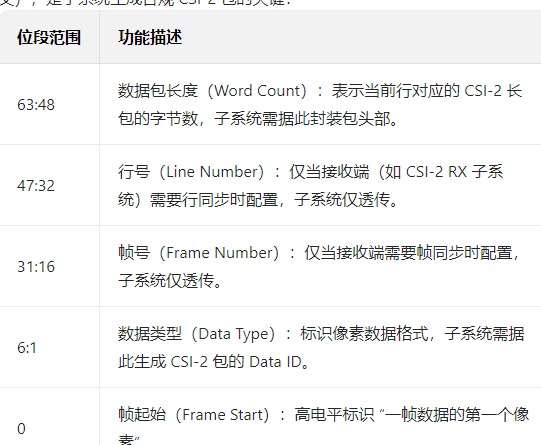

⑦s_axis_tuser（S_AXIS输入）

c）Native Video Interface
①vid_vsync、vid_hsync：系统在vid_vsync上升沿捕获帧号，实现帧同步；在vid_hsync上升沿采集行号和长包长度，确保行数据对齐。
②vid_enable
③vid_pxl：端口宽度 = 字节对齐(C_CSI_MAX_BPC×3×像素模式)。其中C_CSI_MAX_BPC表示单分量最大位数、像素模式可选1/2/4像素/beat，该参数由像素类型（如RAW12、RGB565）和像素模式共同决定。
④vid_di：标识像素数据格式，是子系统封装CSI-2数据包头部的关键参数。示例：RAW8=0x2A、RAW12=0x2C、YUV422 10-Bit=0x20。
⑤vid_linenum、vid_framenum：在vid_hsync/vid_vsync的上升沿采样，仅当接收端需要同步时配置，子系统仅作透传处理。
⑥vid_wc：当前行对应的CSI-2长包字节数，是子系统封装CSI-2长包的必需参数。在vid_hsync的上升沿 采样，确保包长度与当前行数据量匹配。

d）中断信号
该信号实质上是子系统的状态告警通道，不负责数据传输，仅通过电平变化来向外部系统发出子系统需关注的提示。具体的异常类型或状态细节，需要通过AXI4-Lite接口读取相关寄存器来确认。这一设计是子系统故障诊断和运行状态监控的关键机制。

像素编码

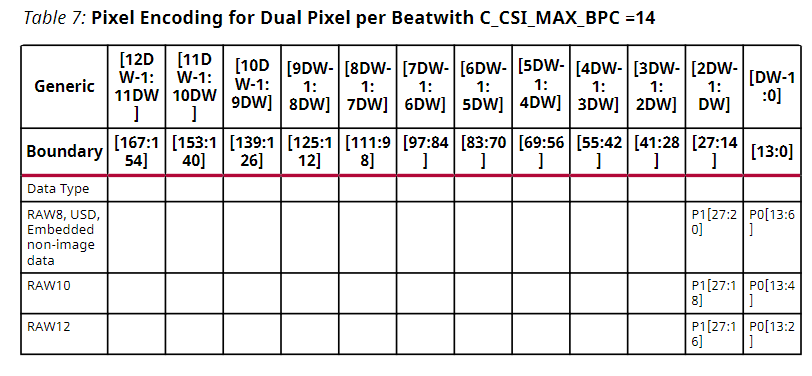

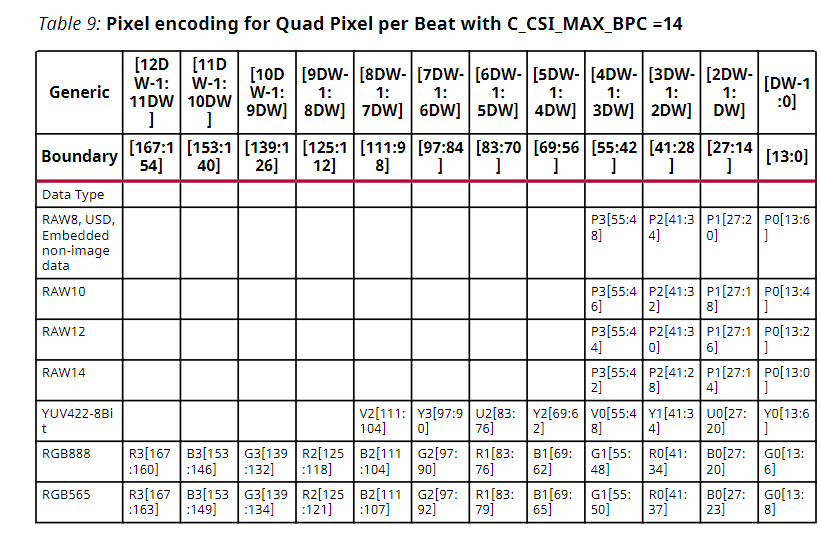

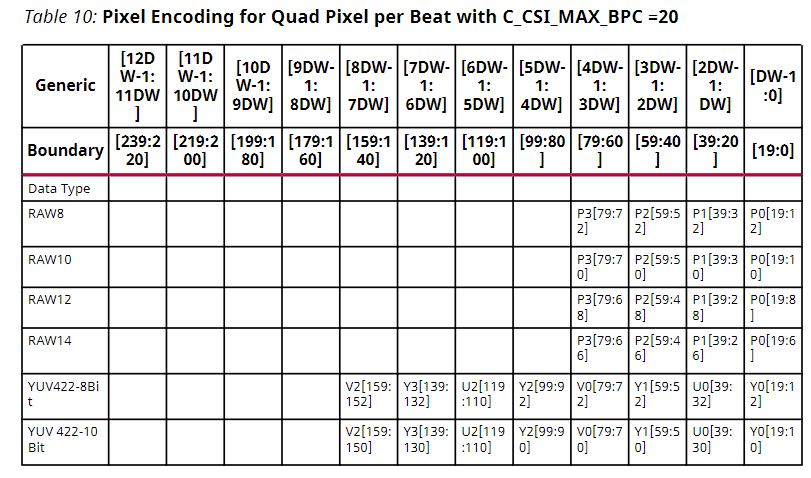

a）s_axis_tdata/vid_pxl端口宽度=（单分量最大位数参数C_CSI_MAX_BPC×3×像素模式）的字节对齐结果。

b）

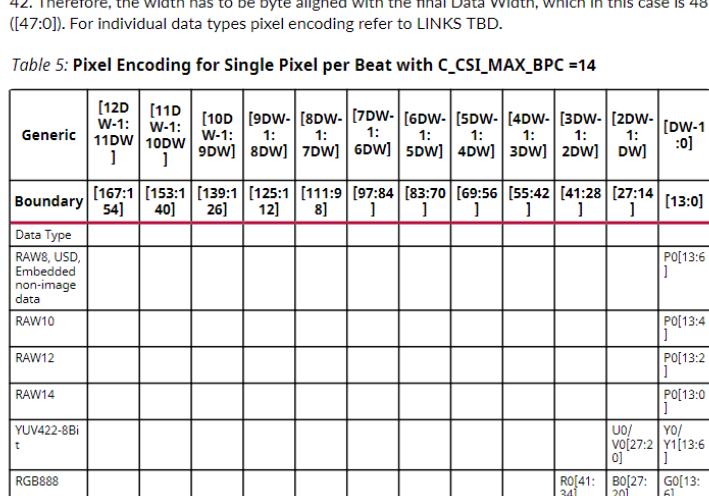

1）采用单像素模式（1像素/时钟周期），单像素分量的最大位宽为14位，对应端口总宽度为48位（[47:0]）。该宽度计算方式为：14位×3通道×1像素=42位，经字节对齐后扩展至48位。

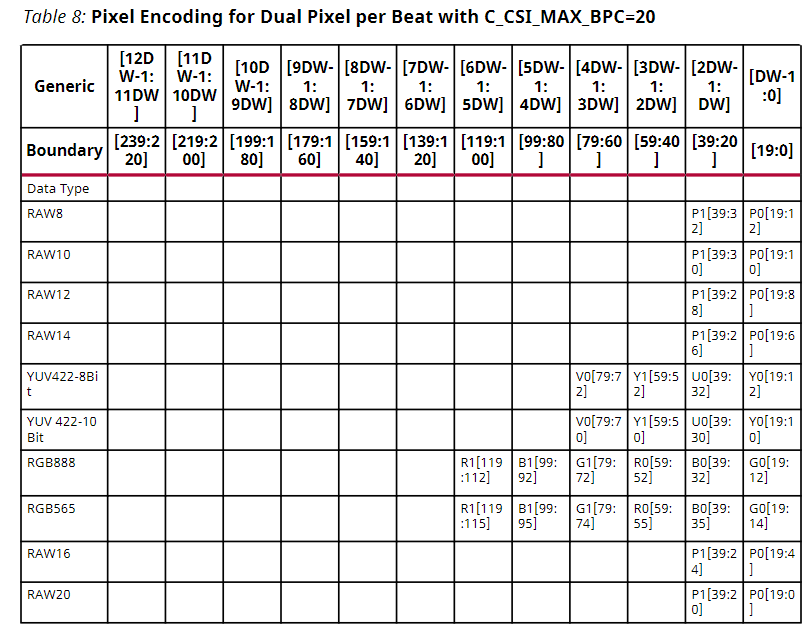

2）需明确定义各类像素分量在48位端口（s_axis_tdata/vid_pxl）中的位段分配。

c）

d）

e）

f）

g）

寄存器空间

a）地址映射划分为以下两个区域：MIPI CSI-2 TX Controller core、MIPI D-PHY core。每个IP核心分配有4KB的地址空间，子系统总地址空间为8KB。

b）MIPI CSI-2 TX Controller core寄存器
1）Core Configuration Register
① 该寄存器用于配置控制器的所有核心功能（包括启停控制、低功耗模式设置和复位操作），同时提供控制器的关键就绪状态反馈。这是软件与控制器进行交互的首要操作寄存器。
②需满足32位字对齐（仅支持完整32位数据读写，不支持字节/半字访问），不支持WSTRB写选通，写入时需传输完整32位数据。
③控制器启动的流程： 读取Controller Ready，确认其为1，控制器硬件就绪→写入Core Enable为1，启用控制器→若需低功耗，空闲状态下写入ULPS Mode为1，传输状态下写入ULPS Mode为0。
④修改关键配置的流程：若需调整依赖控制器状态的参数，需先将Core Enable置0，禁用控制器，修改完成后再置1重新启用。控制器启用时，部分配置参数不可修改。
⑤当检测到异常时的流程：读取中断状态寄存器确认异常原因→写入Soft Reset为1，清空中断状态→确认Interrupt信号低电平，完成复位。
⑥软复位仅清空中断状态寄存器的所有置位状态，使Interrupt信号恢复低电平，不涉及控制器的FIFO、数据封装逻辑、D-PHY联动逻辑，无破坏性、无业务中断，复位过程中，控制器可正常接收和处理数据，仅中断状态标记被清空，不会导致数据丢失或传输暂停。
⑦硬复位范围包括：控制器内部的Line Buffer、通用短包FIFO、所有配置寄存器（含核心配置寄存器、协议配置寄存器）、数据封装逻辑、中断系统（含全局中断使能寄存器），甚至会联动MIPI D-PHY的物理层逻辑复位。复位期间，控制器停止所有数据接收与传输。所有配置参数恢复默认值，需重新配置后才能恢复工作。

2）Protocol Configuration Register
①该寄存器用于配置MIPI CSI-2发送控制器的核心协议参数，主要包含三类关键功能：数据传输格式控制、通道数量配置和短包生成使能。需要注意的是，所有配置修改必须在控制器禁用状态下进行，启用后部分参数将被锁定不可更改。
②只读位段：像素模式、最大通道数是IP定制时根据硬件需求（如传输带宽、FPGA资源）确定的底层约束，软件仅能读取确认，避免因修改导致硬件不兼容。
③可读写位段：活动通道数允许软件根据实际带宽需求调整（如低带宽场景用1条通道，高带宽场景用4条），无需重新定制IP。行短包生成使能提供自动/手动短包管理两种模式（复杂传输场景可禁用自动生成采用手动控制，简单场景则启用自动生成功能）。

3）Global Interrupt Enable Register
①MIPI CSI-2 TX Controller core中断系统的开关，用于统一控制子系统是否允许向外输出中断请求。
②它与中断使能寄存器（0x28，选通特定事件）、中断状态寄存器（0x24，捕获事件状态）构成三级中断管理逻辑。只有当全局中断使能+ 对应事件使能+ 事件发生三者同时满足时，才会触发Interrupt信号，避免单一事件误触发中断。
③系统初始化/调试阶段：可屏蔽所有中断，避免调试过程中无关中断干扰核心配置。
④系统正常运行阶段：将Bit0置1，配合0x28寄存器选通关键事件（如数据欠载、通道错误），确保异常时能及时触发中断处理。
⑤故障排查阶段：若需临时关闭中断（如处理高优先级任务），无需逐一修改0x28的事件使能位，仅需将0x20 Bit0置0，操作更高效。

4）Interrupt Status Register
①清除状态时需向目标Bit写1（写0无效果）。

5）Interrupt Enable Register

6）Generic Short Packet Entry Register
①MIPI CSI-2协议中，行起始 / 结束、帧起始 / 结束等短包由控制器自动生成，但自定义控制指令（如设备唤醒、模式切换）、测试信号等非标准短包无法自动生成。该寄存器是软件手动发送这类短包的唯一入口，填补了自动短包生成的功能空白。
②该寄存器不直接发送短包，仅将配置信息写入通用短包FIFO。FIFO的存在允许软件一次性配置多个短包，控制器按FIFO顺序逐个发送，避免软件频繁写入寄存器。

7）Line Count Register for Virtual Channel - 0/1/2/3
①用于显式配置VC0/1/2/3传输一帧数据所需的总行数，控制器会根据该数值判断何时生成帧结束短包。
②必含行为图像有效数据行（如3840行像素数据）、嵌入非图像数据行（如元数据行）。可选行为空包行（无数据时填充）、水平消隐行（HBlank）。若VC0一帧含1080行有效图像数据+2行嵌入数据+1行空包行，总行数配置为1083。

8）Generic Short Packet Status Register

c）MIPI D-PHY寄存器

部署方法

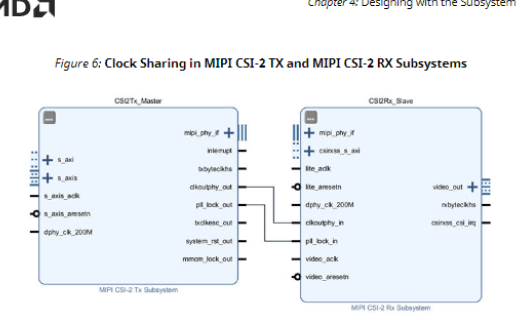

a）Shared Logic
1）共享逻辑并非子系统的数据处理核心，而是为MIPI D-PHY物理层传输提供基础保障的辅助模块，核心包含：
①时钟管理模块：如MMCM、PLL，用于根据子系统配置的D-PHY 线速率，生成多组精准时钟信号（如txbyteclkhs、oserdes_clk），并确保时钟信号的低抖动（≤0.5ps峰峰值）与相位对齐（如txbyteclkhs与oserdes_clk呈90°相位差），避免串行传输误码；
②基础辅助模块：如BUFG、复位同步电路，BUFG用于优化时钟信号的扇出能力，防止多模块时钟延迟不均；复位同步电路则确保子系统全模块（控制器、FIFO、D-PHY）复位时序同步，避免局部复位导致的逻辑混乱。
2）Shared Logic in the Core：将上述时钟管理、基础辅助模块集成到MIPI CSI-2 TX子系统的核心内部。子系统自主完成时钟生成、复位状态管理，对外仅输出成品信号（如PPI接口的txbyteclkhs输出、mmcm_lock_out输出），用户无需在外部设计时钟或复位逻辑，仅需连接子系统输出的信号即可。

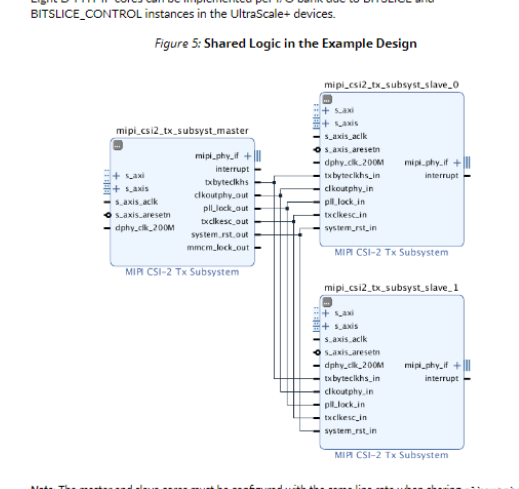

3）Shared Logic in Example Design：将时钟管理、基础辅助模块部署在子系统外部的示例设计中。子系统自身不具备时钟生成或复位管理能力，需从示例设计中输入关键信号（如PPI接口的txbyteclkhs_in输入、system_rst_in输入），用户需根据实际需求调整设计的MMCM/PLL 参数（如时钟频率、相位），自定义时钟与复位逻辑。
4）

5）

b）时钟/复位
1）txbyteclkhs（D-PHY高速字节时钟）：为D-PHY高速数据传输提供基准时钟，频率计算公式为，txbyteclkhs频率=D-PHY线速率/8（如线速率为2.5Gbps时，txbyteclkhs频率为312.5MHz）。该时钟需通过共享逻辑中的MMCM/PLL生成，且抖动值需≤0.5ps（峰峰值），避免高速串行传输产生误码。
2）oserdes_clk（串行器时钟）：仅用于7系列 FPGA（无原生MIPI IOB），为外部OSERDES提供驱动时钟，计算公式为，oserdes_clk频率=D-PHY线速率/2（如线速率2.5Gbps时，频率为1.25GHz）。需与txbyteclkhs保持固定相位差（通常为90°），确保串化数据时序对齐。
3）dphy_clk_200M（D-PHY控制时钟）：为D-PHY物理层的控制逻辑（如ULPS模式切换、复位时序管理）提供固定200MHz时钟，由系统时钟源直接提供，无需动态调整。复位信号的最小保持时长40个周期需基于该时钟计算。
4）txclkesc（D-PHY逃逸时钟）：用于D-PHY超低功耗（ULPS）模式下的低速通信，频率固定为20MHz，需与外部D-PHY芯片的逃逸时钟同步。该时钟可由共享逻辑中的时钟模块生成，或从外部直接输入。
5）AXI接口时钟（s_axi_aclk/s_axis_aclk）：s_axi_aclk（AXI4-Lite控制接口时钟）与 s_axis_aclk（AXI4-Stream数据接口时钟）需同源同频，频率范围支持100MHz~200MHz；时钟稳定性直接影响控制指令传输与像素数据接收的正确性，不允许跨时钟域交互。

c）软件启动流程

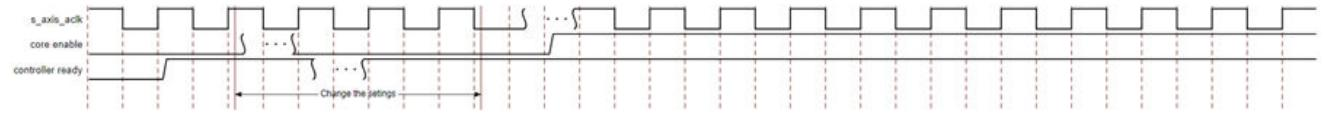

1）配置寄存器并启用core
①无论何时启用core（例如复位后或禁用core后），均需先读取core配置寄存器，确保控制器就绪位已置1，表示硬件就绪；
②通过寄存器编程配置所需参数（如活动通道数、像素模式等）；
③启用core，并在输入接口上发送视频流；
④在整个流程中，需通过两种方式监控状态：要么持续轮询寄存器，要么等待外部中断，并读取中断状态寄存器，以获取上报的错误或状态信息。

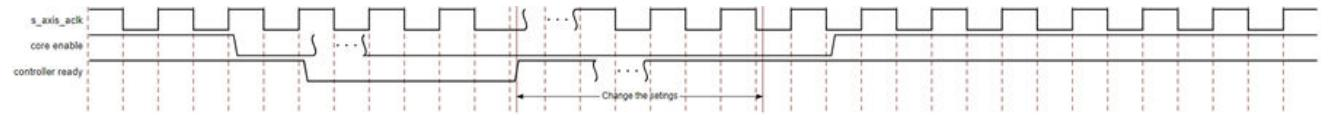

2）禁用与重新启用core
①通过core配置寄存器禁用；
②等待，直至core配置寄存器中的控制器就绪位置1；
③重新启用core，将core使能位置1。

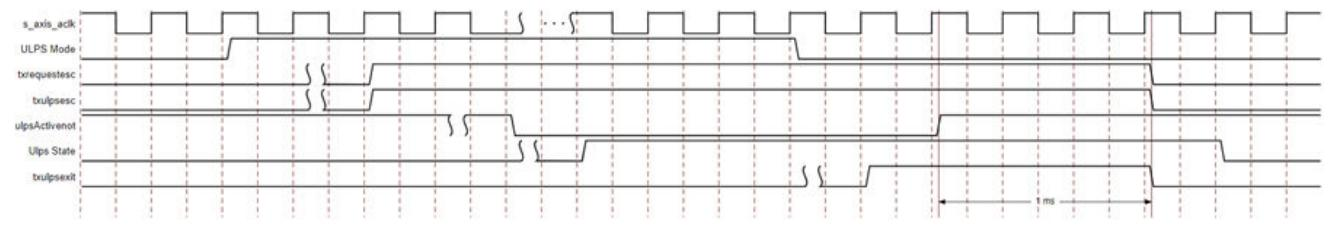

3）超低功耗模式ULPS进入与退出：
①使PHY通道进入ULPS模式：向core配置寄存器ULPS模式位写入1；
②对应的PPI接口信号（txrequestesc、txulpsesc）会发送至PHY，触发PHY进入ULPS状态；
③当PHY通道已进入ULPS状态（ulpsactivenot置低）后，中断状态寄存器会更新对应的状态信息；
④退出ULPS模式：向core配置寄存器ULPS 模式位写入0；
⑤对应的PPI接口信号（txulpsexit）会发送至PHY，触发PHY退出ULPS状态；
⑥在ulpsactivenot信号置高后的1毫秒内，PPI接口会置低txrequestesc信号。ULPS退出的状态会通过中断状态寄存器上报；
⑦等待1微秒后，清除中断状态寄存器中与ULPS相关的状态位。若在1微秒内尝试清除该状态位，会导致IP始终显示处于ULPS状态。

模型仿真

a）

MIPI DPHY

参考Xilinx官方文档PG202
