2.0 轴承的分类与套筒、甩油环作用
一、轴承类型
1.1 按滚动体的形状分为球轴承和滚子轴承。
1.2 按公称接触角分类

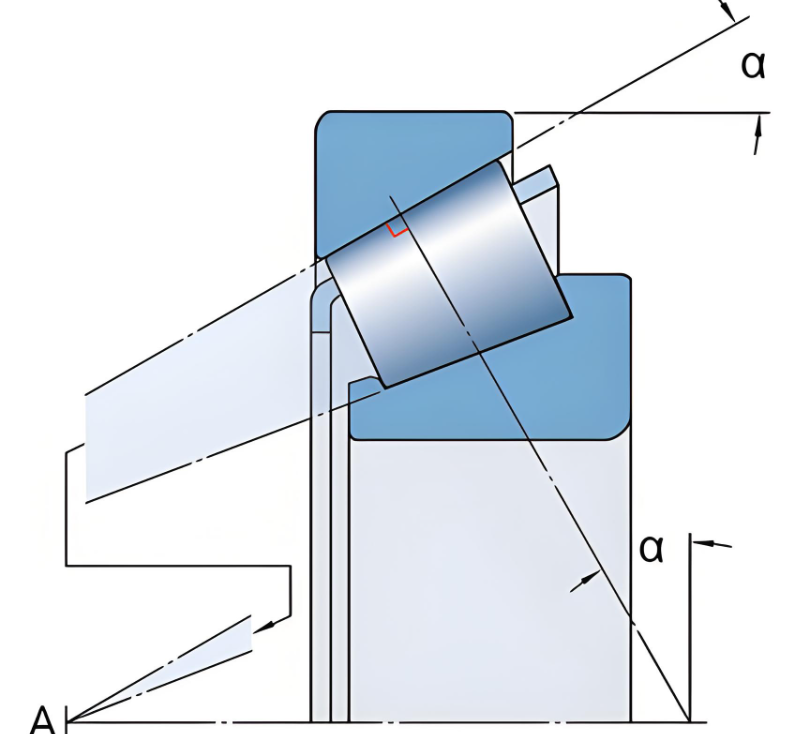

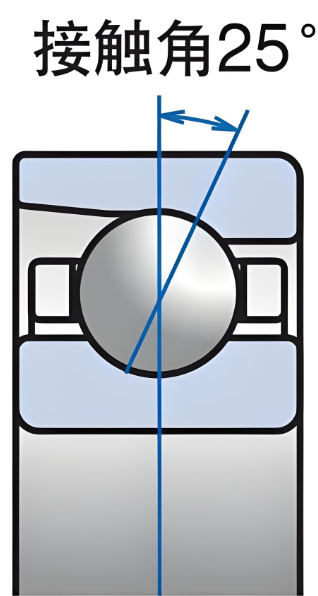

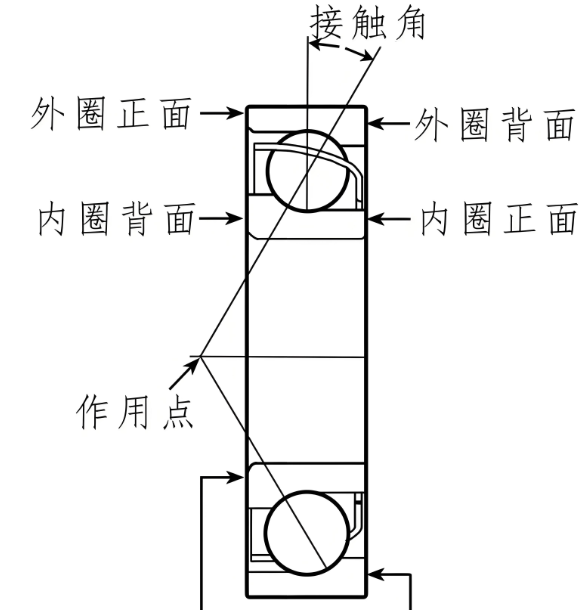

轴承公称接触角：滚动体与外圈轨道接触点的法线和轴承半径方向的夹角
| 向心轴承 | 径向接触轴承 a=0 向心角接触轴承（0<a<=45) |
| 推力轴承 | 轴向接触轴承(a=90) 推力角接触轴承( 45<a<90) |
1.3 常用滚动轴承类型
| 轴承类型 | 主要承载方向 | 主要特点 |
|---|---|---|
| 深沟球轴承 | 径向 | 通用、高速、低摩擦、低噪音 |

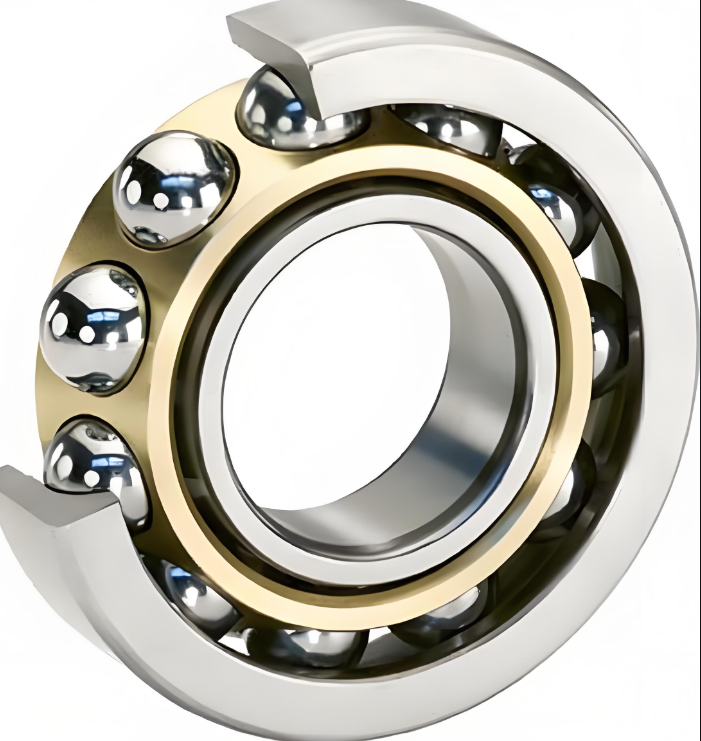

| 角接触球轴承 | 径向 + 单向轴向 | 高速、高刚性、成对使用
|
| 圆柱滚子轴承 | 径向 | 高径向承载能力、耐冲击 |

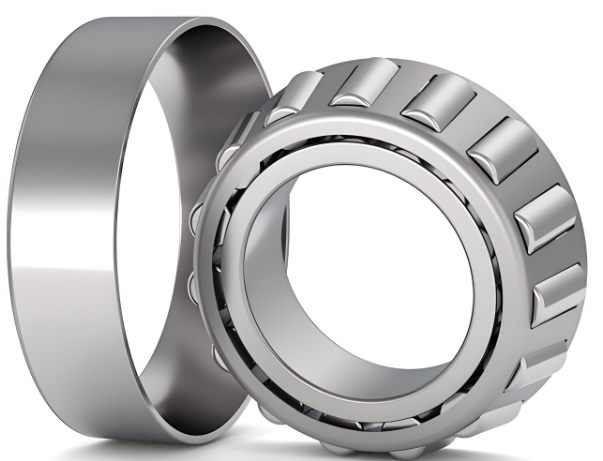

| 圆锥滚子轴承 (3) | 径向 + 单向轴向 | 高径向/轴向承载能力、可调游隙 内外圈可分离
|
| 调心球轴承 | 径向 + 双向轴向 | 是一种外圈滚道呈球面形的滚动轴承，具有自动调心功能，可补偿因轴挠曲或支承座孔不同轴度引起的误差，允许内、外圈相对倾斜度不超过3度（正常工作条件下，内外圈轴线间最大夹角） |

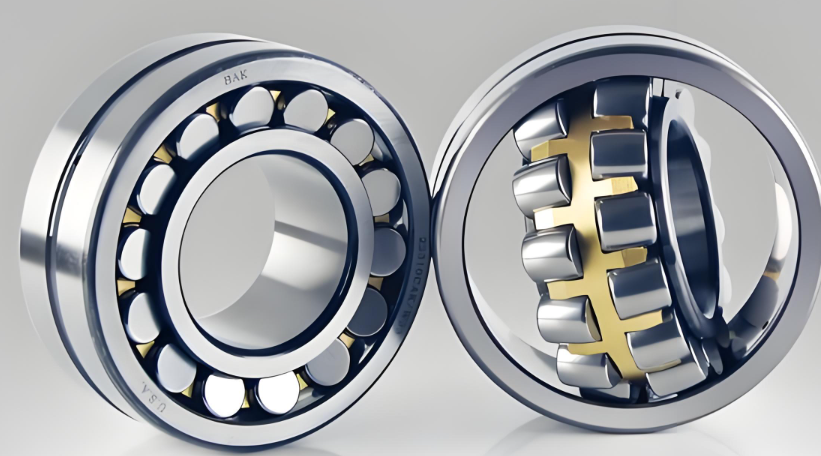

| 调心滚子轴承 | 径向 + 双向轴向 | 自动调心、极高承载、耐振动 |

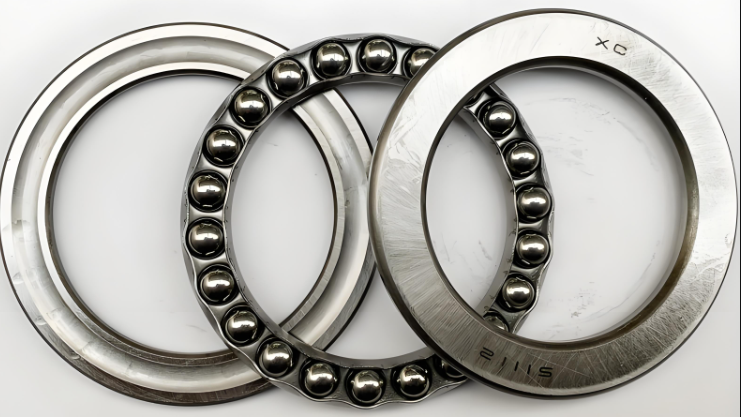

| 推力球轴承 (5) | 轴向 | 纯轴向载荷、低速 |
| 滚针轴承 (NA) | 径向 | 径向截面小、结构紧凑、低速 一般无保持架，因而滚针间有摩擦，轴承极限转速低。 |
| 滑动轴承 | 径向/轴向 | 重载、高速、低噪、吸振 |
| 关节轴承 | 径向/轴向/联合 | 摆动运动、自调心、高承载 |
【备注】
1.当载荷较大，宜用滚子轴承
2.以径向负载为主，应选用向心轴承
3.当只受轴向载荷，一般应用推力轴承。
4.当径向和轴向负载都比较大，应采用角接触轴承。
5.轴的挠曲变形大，应选用调心轴承
6.当跨距超过300mm时，一般一端固定，一端游动支撑。

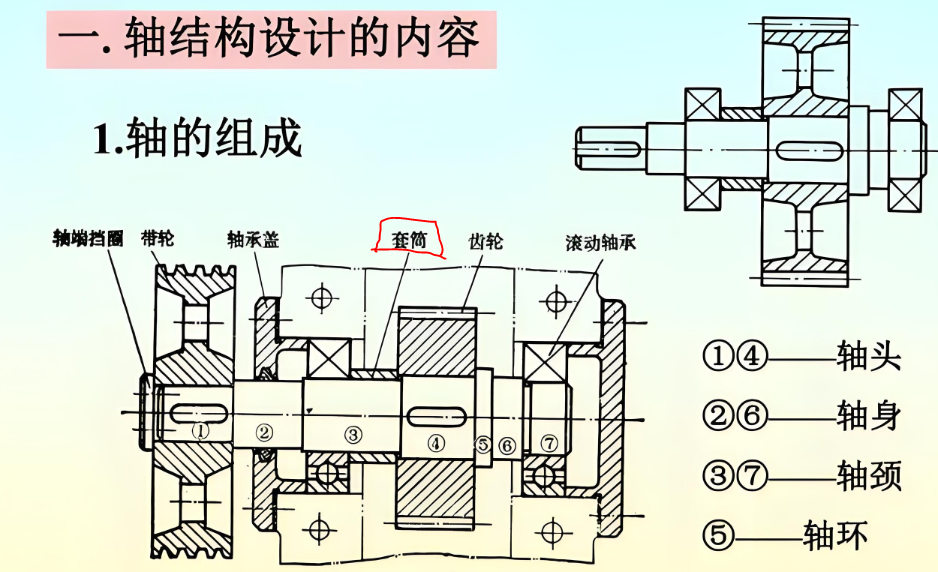

二、套筒的作用
1. 轴向定位与间距保持
这是套筒最根本的作用。在轴上，我们需要精确地固定各个零件（如轴承、齿轮、皮带轮）的位置。
2. 调整和设定轴承游隙/预紧

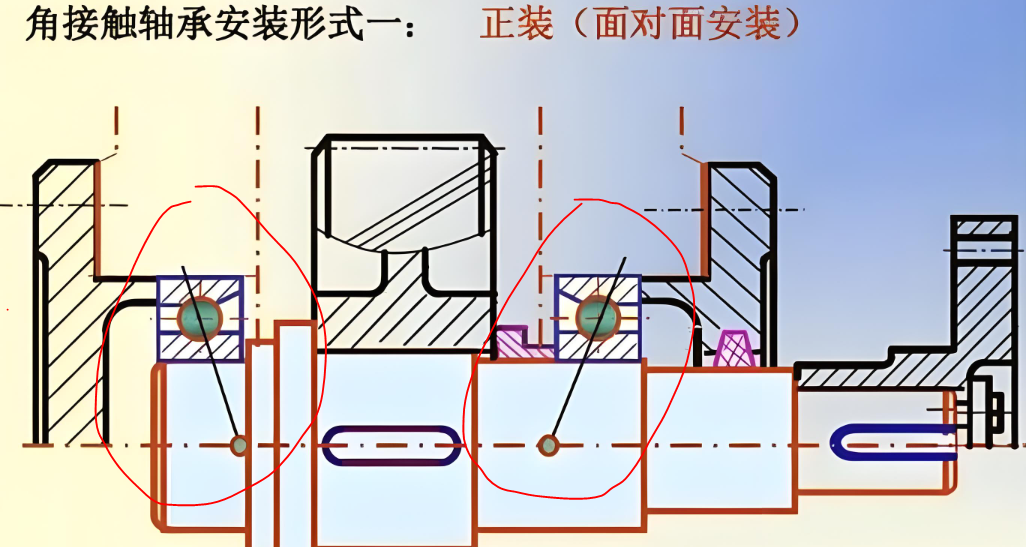

对于成对使用的角接触球轴承或圆锥滚子轴承，它们需要特定的轴向游隙或预紧量才能正常工作。通过精确控制套筒的长度和精度，并在安装时施加适当的拧紧力，可以非常精确地控制轴承内部的游隙或预紧力，从而优化轴承的承载能力、刚度和使用寿命。
3.套筒相当于“垫块”
在压入轴承时，压力通过套筒均匀地传递到轴承内圈上，避免了通过滚动体施加压力而损坏轴承
假设一个典型的高速主轴结构，从一端到另一端可能是这样的顺序：
轴承A → 套筒1 → 齿轮 → 套筒2 → 轴承B
在这里：套筒1 精确确定了齿轮与轴承A之间的轴向距离。
套筒2 精确确定了齿轮与轴承B之间的轴向距离。
三、甩油环
甩油环是一个巧妙利用离心力原理的机械部件。它就像一个安装在轴上的“小水车”，通过不断地将底部的油捞起并甩向高处，为设备的关键摩擦部位提供持续、自动的润滑，同时像一个“旋转的卫士”，有效地阻止润滑油泄漏（比如齿轮箱是油润滑，而轴承是脂润滑时），是许多工业设备中不可或缺的简单而重要的组件。
