T527 RTL8211F_JL2101B-N040C 以太网PHY调试

1、环境介绍

硬件：t527板卡

软件：原厂t527-tina5.0-aiot-v1.4 sdk（buildroot，Linux 5.15）

2、前言

景略 JL2101B-N040C 可以 P2P 替换 RTL8211F。本次调试实际使用的是RTL8211F。

3、T527 GMAC 资源

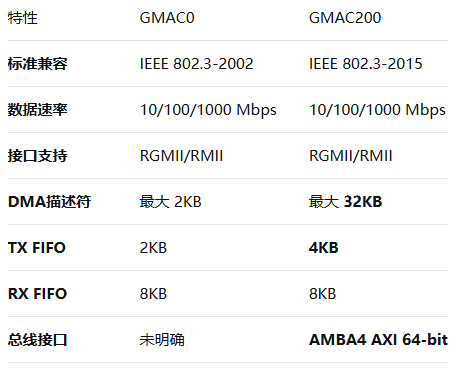

T527 包含两个千兆以太网控制器，分别是 GMAC、GMAC200。以下是 AI 根据 T527 数据手册总结出的区别：

GMAC 使用 AHB 总线比 GMAC‑2XX 的 AXI 总线带宽少 10~40M 左右。

4、原理图查看

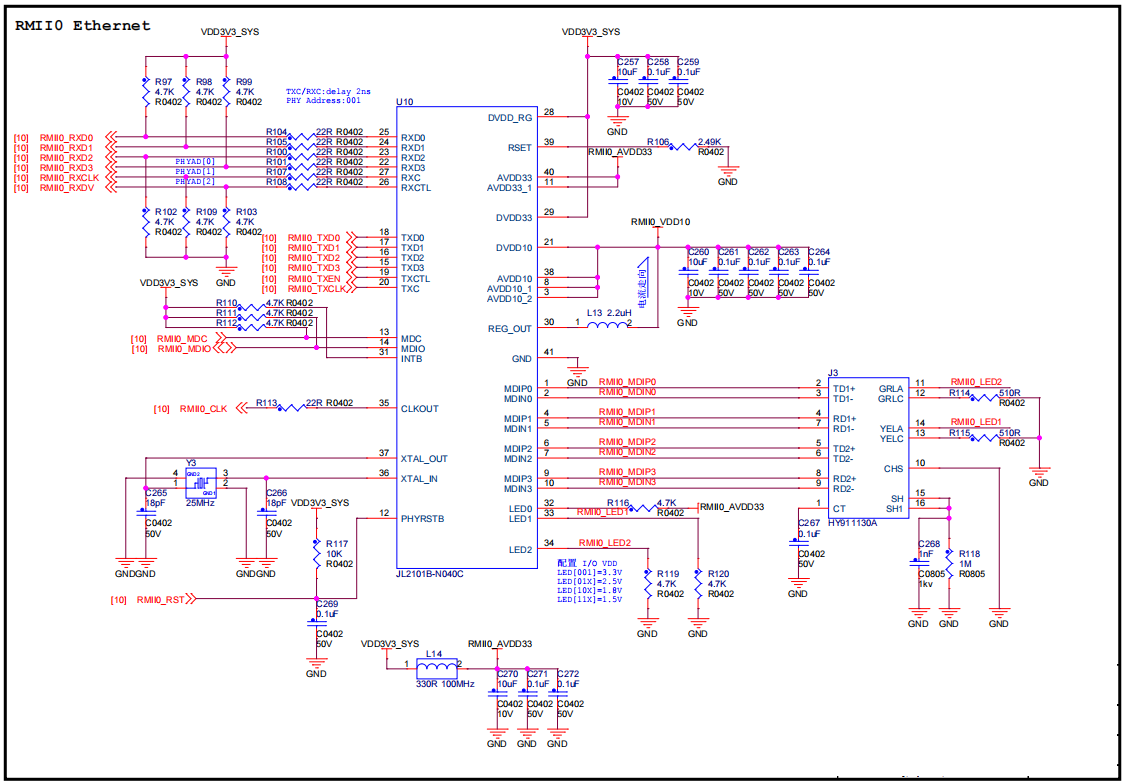

以下是 T527板卡 关于以太网部分的原理图，共有两个以太网接口：

相关信息总结如下：

ETH0：

• 使用 GMAC 控制器；
• RESET 引脚为 PH8；
• PHY Address：001；

ETH1：

• 使用 GMAC200 控制器；
• RESET 引脚为 PJ10；
• PHY Address：002；

5、内核配置

GMAC 配置：

CONFIG_AW_GMAC
CONFIG_AW_GMAC_MDIO

GMAC2XX 配置：

CONFIG_AW_STMMAC_ETH

6、设备树配置

&mdio0 {status = "okay";gmac0_phy0: ethernet-phy@1 {reset-gpios = <&pio PH 8 GPIO_ACTIVE_LOW>;	// 根据原理图配置};
};&gmac0 {phy-mode = "rgmii";pinctrl-names = "default", "sleep";pinctrl-0 = <&gmac0_pins_default>;pinctrl-1 = <&gmac0_pins_sleep>;sunxi,phy-clk-type = <1>;		// 0：使用soc内置的25M时钟，1：使用外部25M时钟。根据原理图配置tx-delay = <1>;rx-delay = <5>;gmac3v3-supply = <&reg_cldo3>;	// 根据soc的PH组io电压来配置status = "okay";
};&gmac1_phy0 {reg = <0x2>;					// 根据原理图的 PHY Address 来配置，默认是0x1 reset-gpios = <&pio PJ 10 GPIO_ACTIVE_LOW>;
};&gmac1 {phy-mode = "rgmii";pinctrl-names = "default", "sleep";pinctrl-0 = <&gmac1_pins_default>;pinctrl-1 = <&gmac1_pins_sleep>;//aw,soc-phy25m;				// 使用soc内置的25M时钟。根据原理图配置tx-delay = <1>;rx-delay = <5>;dwmac3v3-supply = <&reg_dcdc4>;	// 根据soc的PJ组io电压来配置status = "okay";
};

7、测试

7.1、GMAC

使能 eth0 log：

ifconfig eth0 up

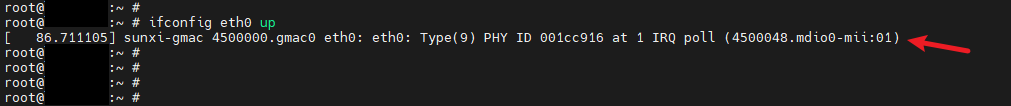

插入网线 log：

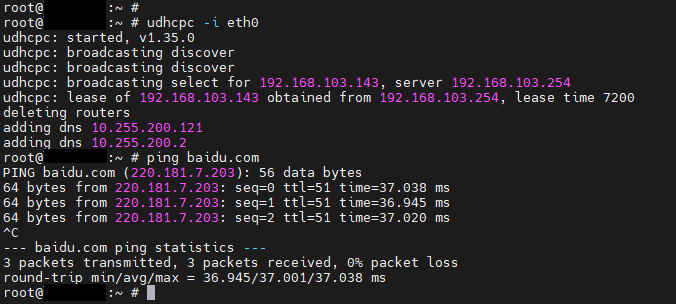

获取 IP，联网测试：

udhcpc -i eth0
ping baidu.com

7.2、GMAC200

使能 eth1 log：

ifconfig eth1 up

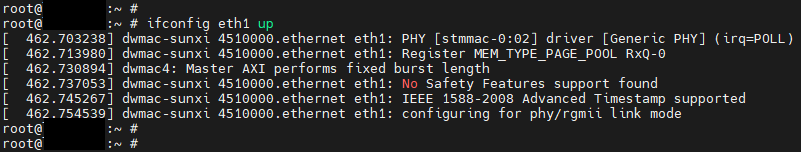

插入网线 log：

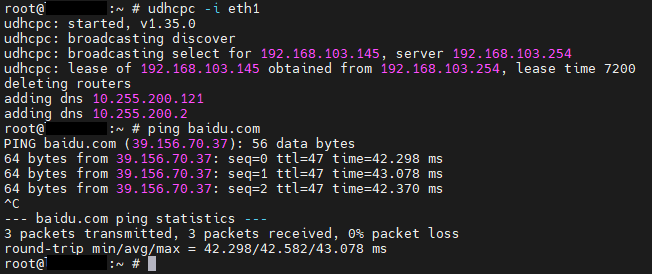

获取 IP，联网测试：

udhcpc -i eth1
ping baidu.com

8、delay参数调试

如果 ping 不通，可能是rx/txdelay值不正确。

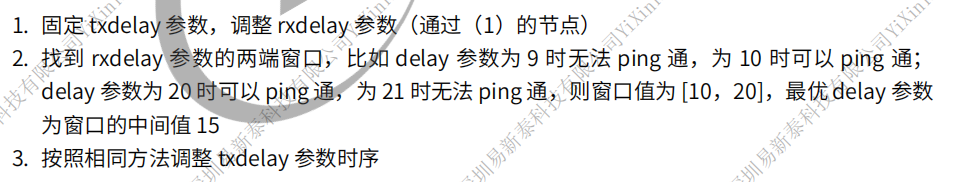

8.1、GMAC Rx/Txdelay最优值调试

# 进入操作目录
cd /sys/devices/platform/soc\@3000000/4500000.gmac0
# 调整rxdelay参数
echo val > rx_delay
# 调整txdelay参数
echo val > tx_delay

8.2、GMAC2XX Rx/Txdelay最优值调试

GMAC2XX 的 Rx/Txdelay最优值调试会比较方便，直接操作接口即可：

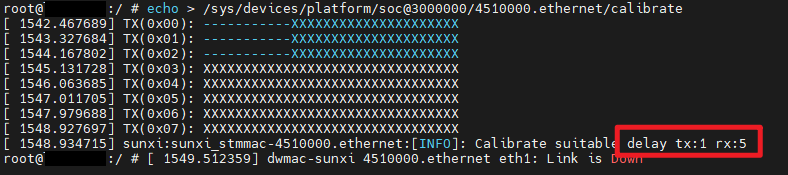

echo > /sys/devices/platform/soc@3000000/4510000.ethernet/calibrate

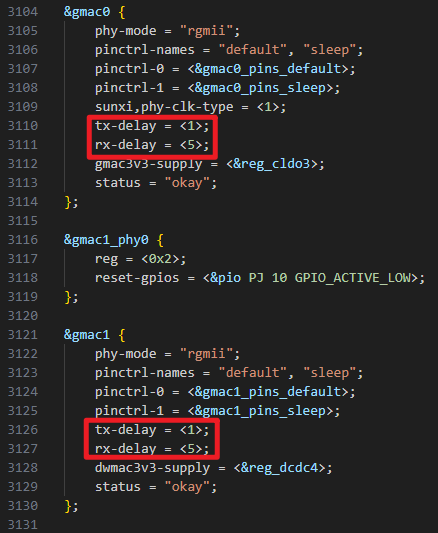

8.3、设备树修改

最后将delay值填到设备树即可：

9、常见问题

9.1、找不到phy

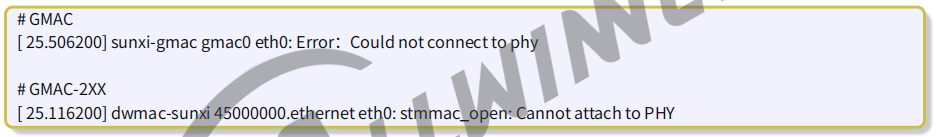

up节点失败，提示找不到phy：

检查设备树配置，包括时钟配置，phy地址配置。检查phy芯片供电是否正常。本次调试中，因为设备树中没有正确配置gmac200控制器的phy地址，出现过该错误。

更多常见问题及解决思路请参考：《Linux_EMAC_开发指南.pdf》

9.2、吞吐速率不达标

使用 iperf3 对两个千兆网口进行上传与下载速率测试时，发现上传速率均不达标，只有600Mbits/sec左右。

根本原因如下：

1. CPU占用过高，导致测试结果异常；
2. 线材原因；
3. phy模块的tx-delay和rx-delay值不是最优的；
4. DDR带宽不足；
5. 硬件问题；

解决方法如下：

1. 降低CPU占用，检查内核是否开启了SLUB_DEBUG/KASAN/LOCKDEP等会影响系统负载的内核调试机制，可关闭这些调试机制再测试iperf。本人在内核配置中关闭SLUB_DEBUG后，iperf3测试正常，各网口上传速率达标。
2. 更换支持千兆的线材；
3. 调整tx/rx delay；
4. 适当调高ddr频率，注意该DDR频率需要满足DDR稳定性测试要求；
5. 找硬件工程师解决；

10、参考文章

1. 《Linux_EMAC_开发指南.pdf》
2. 全志客户服务平台 FAQ ID：FAQ2625（以太网TX-RX吞吐不达标排查方法）

11、总结

本文主要记录在 T527 下调试 RTL8211F 的过程。
