无线收发系统结构

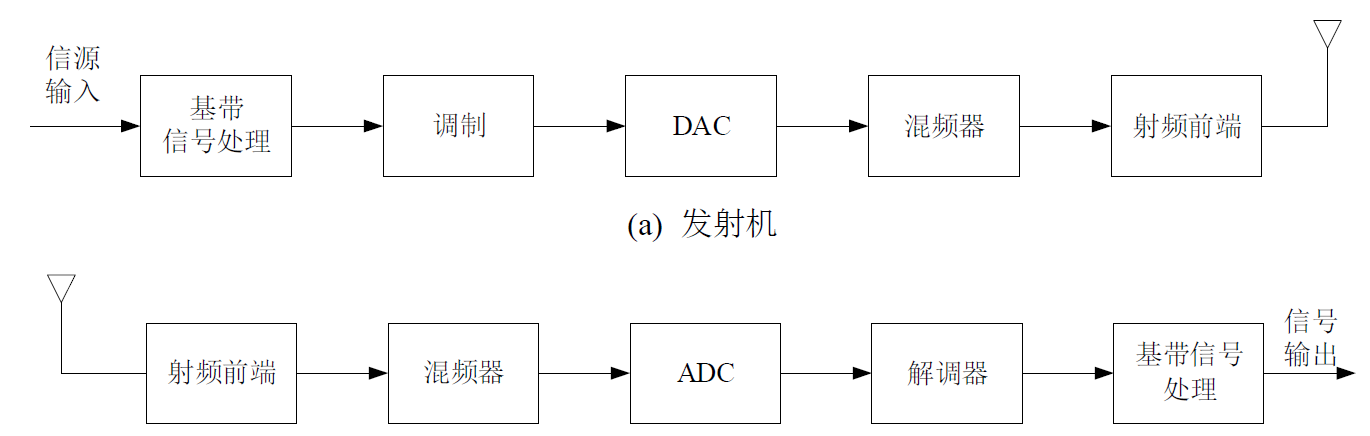

        无线收发系统由发射机与接收机组成，这两部分的基本结构如图所示。

在发射机中，输入的信源数字信号经过信道编码等处理后，对其进行基带信号调制，之后经过DAC 转换为模拟信号，该信号在混频器中经过上变频为射频信号，之后在射频前端中经过带通滤波、功率放大等一系列处理，最后经过天线发射出去。

        在接收机中，信号经由天线进入射频前端电路，对射频信号进行带通滤波，低噪声功率放大等处理，之后进入混频器对其进行下变频处理，再经过ADC 转换为数字信号，之后在解调器中对其进行解调同步、抽样判决等处理，之后对其进行解码等基带信号处理，即恢复出原始的信号数据。
可以看出，无线收发系统对于信号的处理大体可以分为射频信号收发以及基带信号调制解调处理两大部分。
