国产CAD皇冠CAD（CrownCAD）三维建模教程：变压器

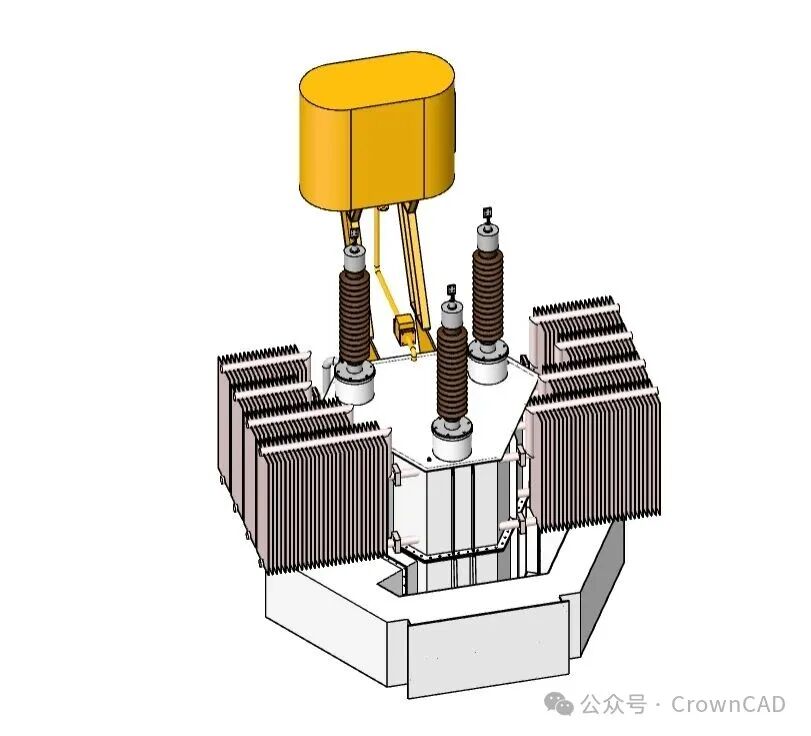

变压器是一种融合电磁感应原理与精密结构设计的核心电力设备，其核心功能是通过铁芯绕组组件、绝缘散热系统、智能调压模块及多重保护装置的协同运作，实现对交流电的高效变压稳压、电压档位精准调节及过载短路自动防护，以适配不同电力应用场景中对电压等级、电能质量及传输安全性的差异化需求。该设备广泛应用于电力系统的远距离高压输电变压、工业生产中的设备电压适配、建筑领域的电力分配变压、新能源发电（如光伏、风电）的电能并网变压及电子设备的供电电压转换等领域。用国产CAD皇冠CAD（CrownCAD）三维建模教程：变压器。

绘制变压器零件：建模过程中可灵活运用“线性阵列”与“布尔运算”命令精简操作流程。

进行变压器模型装配：需严格把控零件间的同轴度关系。

功能抢先看—扫描凸台/基体

用于将一个草图/实体轮廓按照一条扫描路径的样式延展拉伸成体；扫描轮廓分为草图轮廓、圆形轮廓。

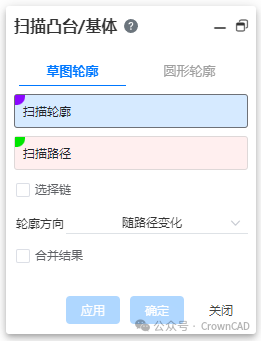

打开扫描凸台/基体命令对话框，其界面如下图所示：

草图轮廓扫描

1.扫描轮廓：拾取扫描草图轮廓或实体面/曲面 ，单选。

2.扫描路径：按照此路径延展拉伸，可多选。

3.轮廓方向：控制扫描轮廓随扫描路径运动的姿态，有两种方式，分别为“随路径变化”、“保持法向不变”。

4.扫描方向：扫描轮廓随扫描路径运动成体的方向，有三种方式，分别为：“正向”“反向”“双向”。

5.合并结果：当扫描体与其相交体进行合并运算时，勾选该选项。

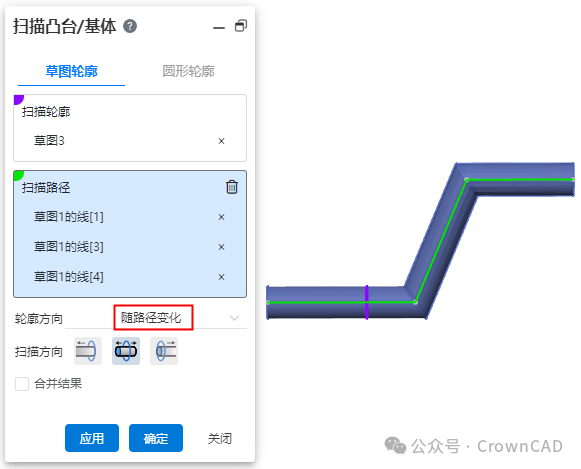

示例1： 拾取草图轮廓及扫描路径，轮廓方向选择“随路径变换”，预览效果如下图所示：

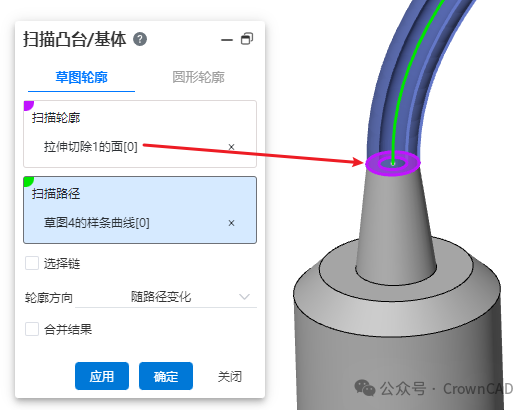

示例2： 拾取实体轮廓及扫描路径，轮廓方向选择“随路径变换”，预览效果如下图所示：

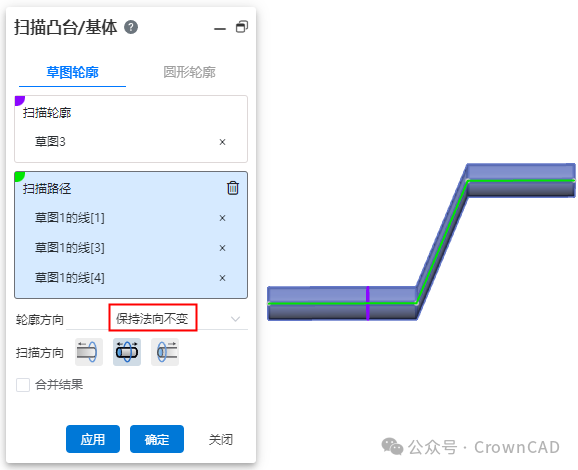

示例3： 拾取草图轮廓及扫描路径，轮廓方向选择“保持法相不变”，预览效果如下图所示：

圆形轮廓扫描

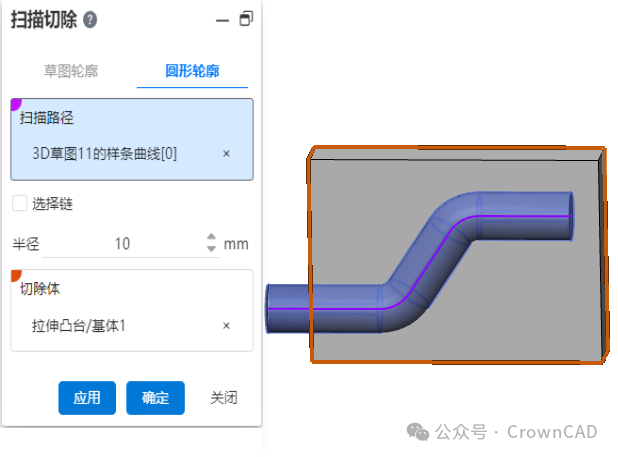

拾取扫描路径，设置轮廓半径，预览效果如下图所示：
