消防电器具工程量-图形识别快速计算

消防电器具工程量-图形识别快速计算

【图形识别】功能凭借其极简的操作与精准的识别能力，将工程师从繁重、低效且易错的手工算量中彻底解放。针对消防电器具工程这类具有多、密、杂特点的典型场景，该功能显著提升工作效率，确保数据准确性。

一、基础知识

1.各种探测器

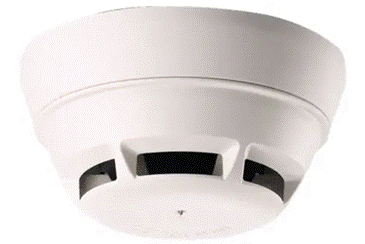

（1）点型感烟探测器：对警戒范围中某一点周围的烟密度开高响应的火灾探测器。根据其工作原理不同，可分为离子感烟探测器和光电感烟探测器。

（2）点型感温探测器：对警戒范围中某一点周围的温度升高响应的探测器。根据其工

作原理不同，可分为定温探测器和差温探测器。

（3）点型烟温复合探测器：又叫作复合式感烟感温火灾探测器、烟温一体探测器。所

谓烟温是指感烟和感温，就是既可以探测烟雾浓度而报警，又可以探测温度变化而报警。

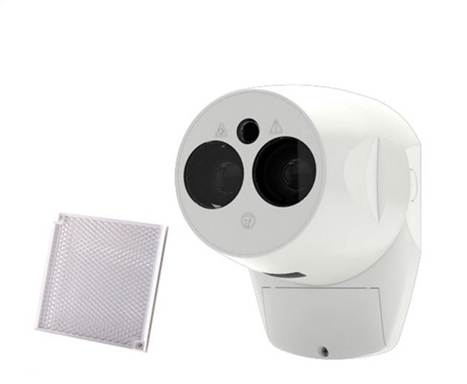

（4）光束探测器：将火灾的烟雾特征物理量对光束的影响转换成输出电信号的变化并

立即发出报警信号的器件。它由光束发生器和接受器两个独立部分组成。

（5）火焰探测器：将火灾的辐射光特征物理量转换成电信号，并立即发出报警信号的

器件。常用的有红外探测器和紫外探测器。

（6）可燃气体探测器：对监视范围内泄漏的可燃气体达到一定浓度时发出报警信号的

器件。常用的有催化型可燃气体探测器和半导体可燃气体探测器。

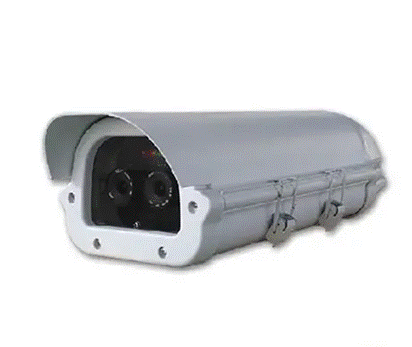

（7）图像型火灾探测器：采用视频图像方式分析燃烧或加热过程中产生的烟雾、火

焰、温度，进行火灾探测报警的装置。按探测原理不同，可分为图像型感烟火灾探测器、

图像型火焰火灾探测器和图像型感温火灾探测器。按使用环境条件不同，可分为室内图像型火灾探测器和室外图像型火灾探测器。

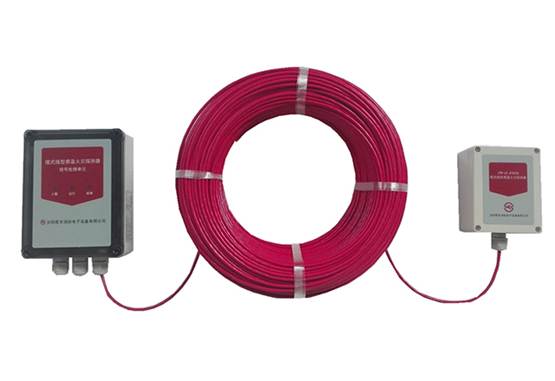

（8）线型探测器：温度达到预定值时：利用两根载流导线间的热敏绝缘物溶化，使两

根导线接触而动作的火灾探测器。

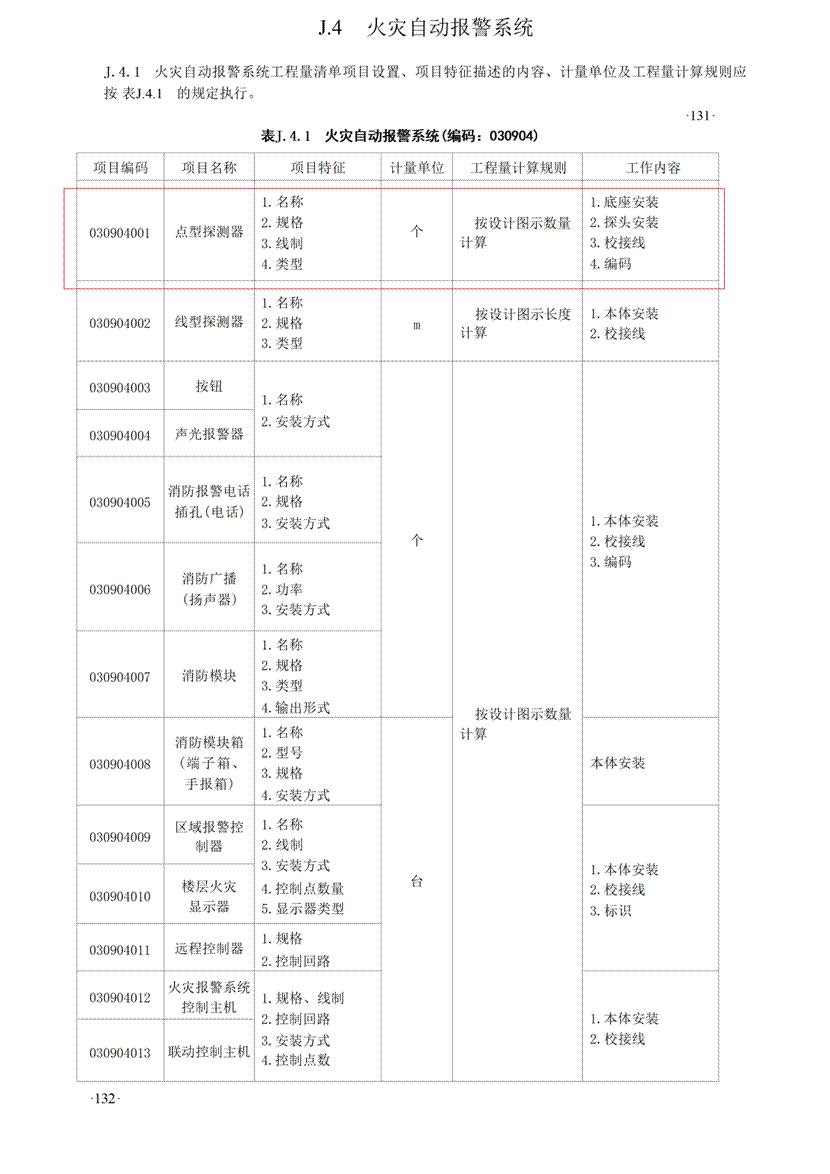

二.清单计量规则

三、案例分析

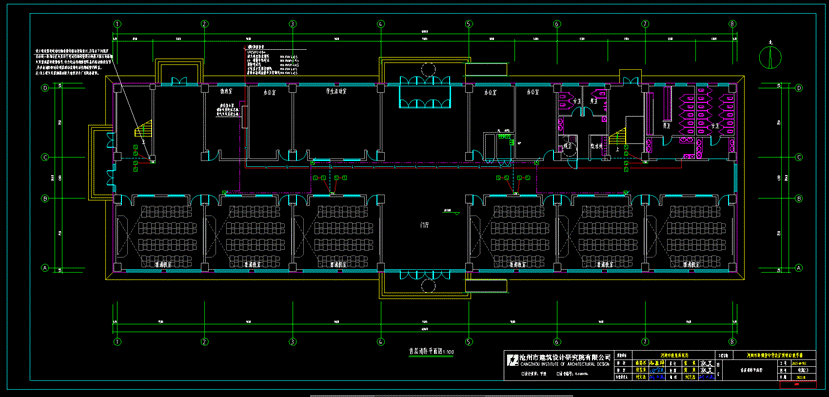

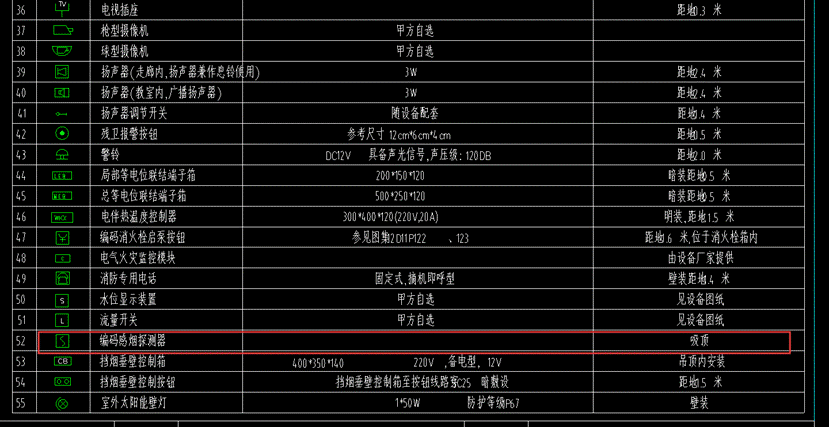

1.根据设备材料表及首层消防平面图，本案例选取首层计量编码感烟探测器。

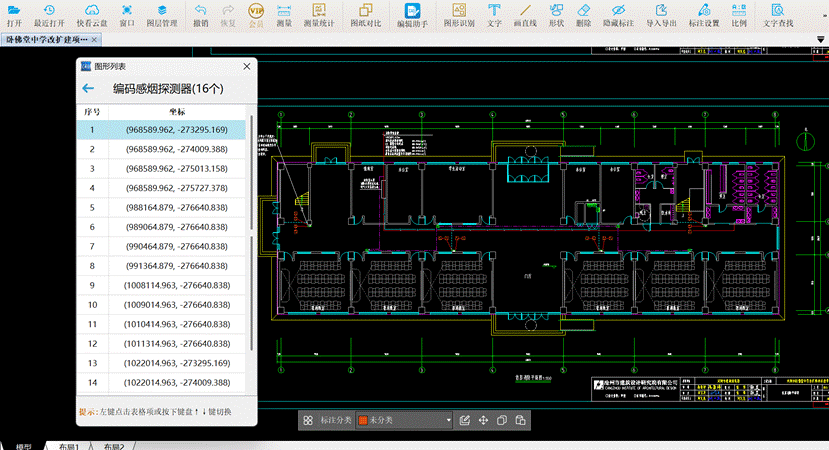

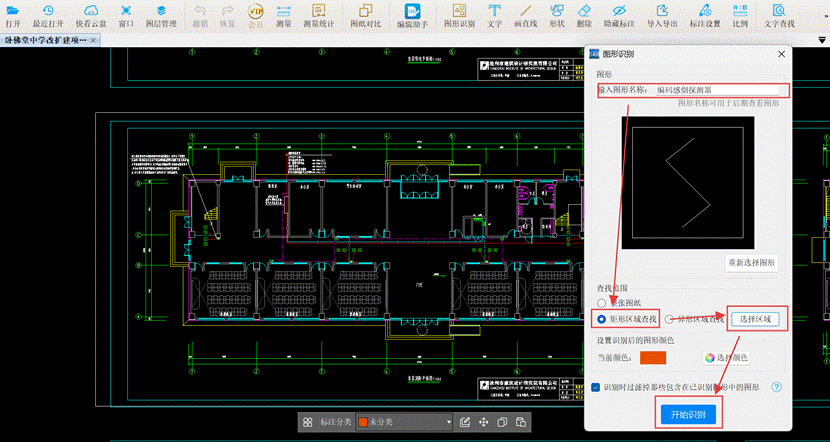

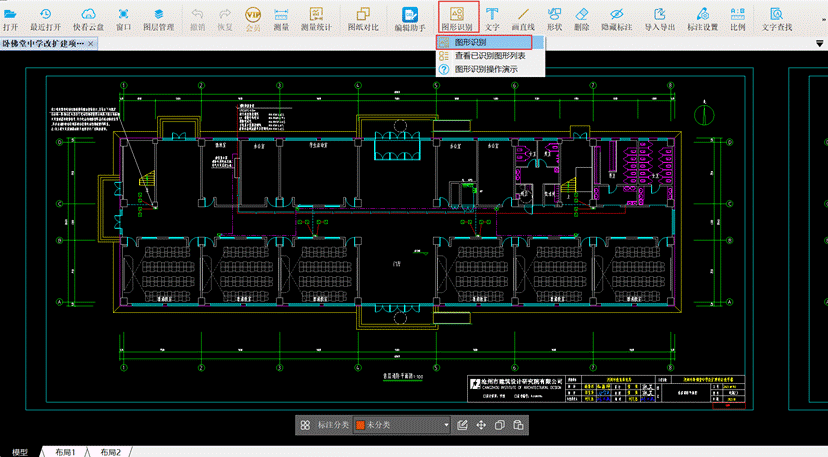

2.打开CAD快速看图软件的【图形识别】功能，框选图例后，在任意位置右键单击确认。确认图例无误后，输入图形名称便于后续查阅。将查找范围设置为矩形区域查找，框选一层电气平面图后启动识别程序。如图所示，本例感烟探测器的数量为16个。

消防电器具计量需先确定清单计量规则，其中点型探测器以"个"为计量单位；再借助【图形识别】功能一键框选，即可快速精准统计编码感烟探测器的工程量！
