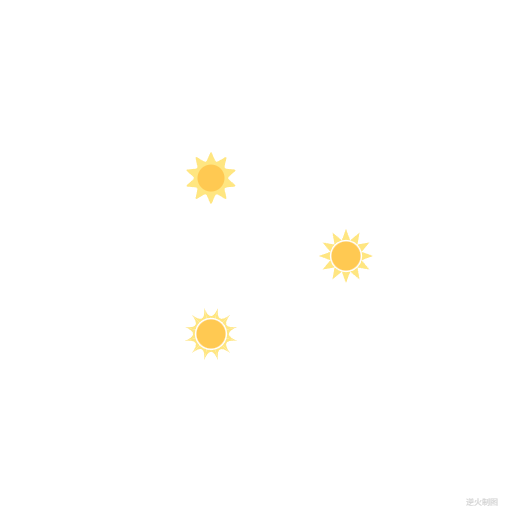

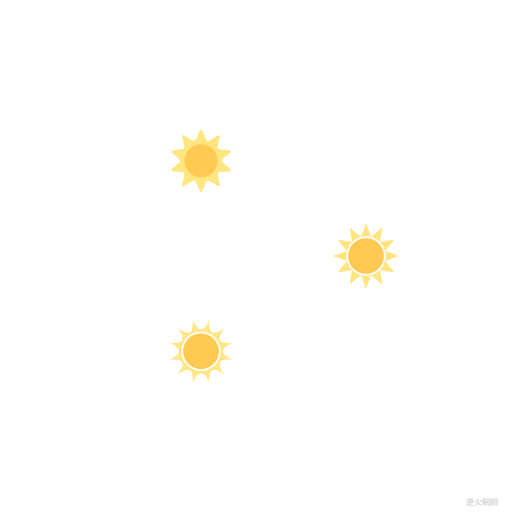

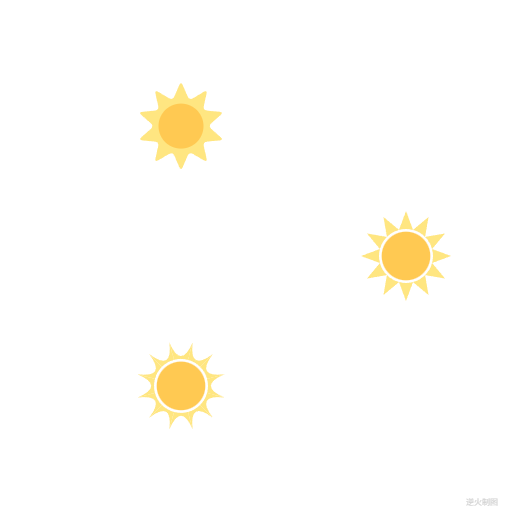

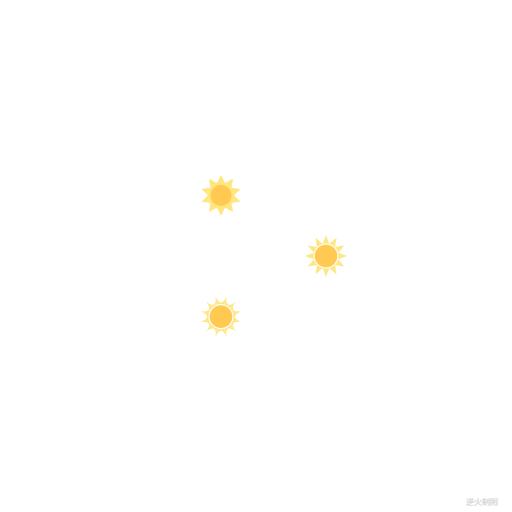

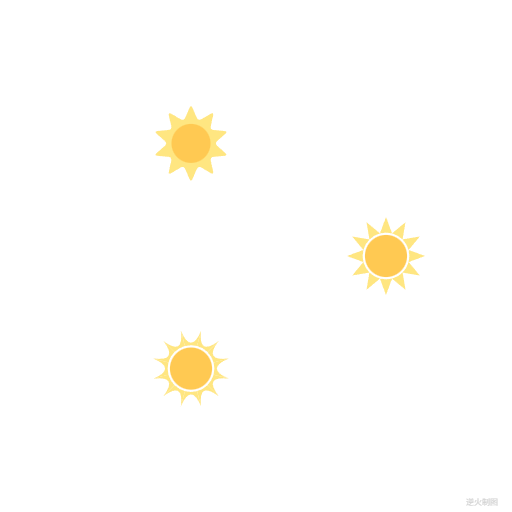

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head><title>卡通版太阳的三种画法 Draft2</title><style type="text/css">.centerlize{margin:0 auto;width:1200px;}</style></head><body onload="init();"><div class="centerlize"><canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.</canvas></div></body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/// canvas的绘图环境
var ctx;// 高宽
const WIDTH=512;
const HEIGHT=512;// 舞台对象
var stage;//-------------------------------
// 初始化
//-------------------------------
function init(){// 获得canvas对象var canvas=document.getElementById('myCanvas'); canvas.width=WIDTH;canvas.height=HEIGHT;// 初始化canvas的绘图环境ctx=canvas.getContext('2d'); ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移// 准备stage=new Stage(); stage.init();// 开幕animate();
}// 播放动画
function animate(){ stage.update(); stage.paintBg(ctx);stage.paintFg(ctx); // 循环if(true){//sleep(100);window.requestAnimationFrame(animate); }
}// 舞台类
function Stage(){// 初始化this.init=function(){}// 更新this.update=function(){ }// 画背景this.paintBg=function(ctx){ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏 }// 画前景this.paintFg=function(ctx){// 底色ctx.save();//ctx.fillStyle = "skyblue";//ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);ctx.restore();const R=150;//基准尺寸var ct=createPt(0,0);// ct=center// #1 外圈ctx.save(); var r=R*1.00;var n=3;var part=Math.PI*2/n;for(var i=0;i<n;i++){var theta=i*part;var p=createPt3(ct,r,theta);var radius=r*0.3;if(i==0){drawLineSun(ctx,p.x,p.y,radius,0,"rgb(255,230,129)","rgb(255,201,82)");}else if(i==1){drawArcSun(ctx,p.x,p.y,radius,0,"rgb(255,230,129)","rgb(255,201,82)");}else if(i==2){drawRoundSun(ctx,p.x,p.y,radius,radius/10,"rgb(255,230,129)","rgb(255,201,82)");}}ctx.restore();writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权}
}/*----------------------------------------------------------
函数:用于绘制圆角太阳
ctx:绘图上下文
x:太阳中心横坐标
y:太阳中心纵坐标
r:圆半径
round:尖端圆角半径
lightColor:光圈的颜色
sunColor:太阳的颜色
----------------------------------------------------------*/
function drawRoundSun(ctx,x,y,r,round,lightColor,sunColor){var ct=createPt(x,y);// ct=centervar n=10;//ctx.lineWidth=lineWidth;//ctx.strokeStyle="black";var rout=r;// 波浪尖峰延长线交汇点距中心点距离var rin=rout*0.60;// 波浪低谷延长线交汇点距中心点距离var part=Math.PI*2/n;// 绘制外围光线ctx.fillStyle=lightColor;ctx.beginPath();for(var i=0;i<n;i++){var theta=i*part+part/2;var a=createPt3(ct,rout,theta);var b=createPt3(ct,rin,theta+part/2);var c=createPt3(ct,rin,theta-part/2);var anext=createPt3(ct,rout,theta+part);var dac=getDistance(a,c);var a2=createPt(a.x+(c.x-a.x)*round/dac,a.y+(c.y-a.y)*round/dac);var dab=dac;var a1=createPt(a.x+(b.x-a.x)*round/dab,a.y+(b.y-a.y)*round/dab);var b2=createPt(b.x+(a.x-b.x)*round/dab,b.y+(a.y-b.y)*round/dab);var b1=createPt(b.x+(anext.x-b.x)*round/dab,b.y+(anext.y-b.y)*round/dab);ctx.lineTo(a2.x,a2.y);ctx.quadraticCurveTo(a.x,a.y,a1.x,a1.y);ctx.lineTo(a1.x,a1.y); ctx.lineTo(b2.x,b2.y);ctx.quadraticCurveTo(b.x,b.y,b1.x,b1.y);}ctx.closePath();//ctx.stroke();ctx.fill();// 绘制太阳本体var rin=r*0.50;ctx.fillStyle=sunColor;ctx.beginPath();ctx.arc(ct.x,ct.y,rin,0,Math.PI*2,false);ctx.fill();
}/*----------------------------------------------------------
函数:用于绘制十二尖角太阳
ctx:绘图上下文
x:太阳中心横坐标
y:太阳中心纵坐标
r:太阳尖角到中心的距离
initAngle:初始角度
lightColor:光圈的颜色
sunColor:太阳的颜色
----------------------------------------------------------*/
function drawLineSun(ctx,x,y,r,initAngle,lightColor,sunColor){var ct=createPt(x,y);// centervar n=12;var part=Math.PI*2/n;var rout=r*0.6;// 外圈半径var rin=rout*0.9;// 内圈半径for(var i=0;i<n;i++){var theta=i*part+initAngle;var a=createPt3(ct,r,theta);var b=createPt3(ct,rout,theta+part/2);var c=createPt3(ct,rout,theta-part/2);ctx.fillStyle=lightColor;ctx.beginPath();ctx.moveTo(c.x,c.y);ctx.arc(ct.x,ct.y,rout,theta-part/2,theta+part/2,false);ctx.lineTo(a.x,a.y);ctx.closePath();ctx.fill();}drawSolidCircle(ctx,ct.x,ct.y,rin,sunColor);
}/*----------------------------------------------------------
函数:用于绘制十二弧太阳
ctx:绘图上下文
x:太阳中心横坐标
y:太阳中心纵坐标
r:太阳尖角到中心的距离
initAngle:初始角度
lightColor:光圈的颜色
sunColor:太阳的颜色
----------------------------------------------------------*/
function drawArcSun(ctx,x,y,r,initAngle,lightColor,sunColor){var ct=createPt(x,y);// centervar n=12;var part=Math.PI*2/n;var rout=r*0.6;// 外圈半径var rin=rout*0.9;// 内圈半径for(var i=0;i<n;i++){var theta=i*part+initAngle;var a=createPt3(ct,rout*0.6,theta);var b=createPt3(ct,r,theta+part/2);var b1=createPt3(ct,rout,theta+part/2);var c=createPt3(ct,r,theta-part/2);var c1=createPt3(ct,rout,theta-part/2);ctx.fillStyle=lightColor;ctx.beginPath();ctx.moveTo(b1.x,b1.y);ctx.lineTo(b.x,b.y);ctx.quadraticCurveTo(a.x,a.y,c.x,c.y);ctx.lineTo(c1.x,c1.y);ctx.arc(ct.x,ct.y,rout,theta-part/2,theta+part/2,false);ctx.closePath();ctx.fill();}drawSolidCircle(ctx,ct.x,ct.y,rin,sunColor);
}/*----------------------------------------------------------
基础函数:用于从角度取得弧度，便于微调
degree:角度值，如30，60，90
返回值:弧度值，如PI/6,PI/3,PI/2
----------------------------------------------------------*/
function getRadian(degree){return degree/180*Math.PI;
}/*----------------------------------------------------------
基础函数:用于取得两点间距离
p1:起点
p1:终点
----------------------------------------------------------*/
function getDistance(p1,p2){return Math.sqrt((p1.x-p2.x)*(p1.x-p2.x)+(p1.y-p2.y)*(p1.y-p2.y));
}/*----------------------------------------------------------
基础函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){ctx.beginPath();ctx.moveTo(x-width/2,y-height/2);ctx.lineTo(x+width/2,y-height/2);ctx.lineTo(x+width/2,y+height/2);ctx.lineTo(x-width/2,y+height/2);ctx.closePath();
}/*----------------------------------------------------------
基础函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){ctx.fillStyle=style;ctx.beginPath();ctx.arc(x,y,r,0,Math.PI*2,false);ctx.closePath();ctx.fill();
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
base:基准点,入参必需有x和y两参数
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt3(base,radius,theta){var retval={};retval.x=base.x+radius*Math.cos(theta);retval.y=base.y+radius*Math.sin(theta);return retval;
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){var retval={};retval.x=baseX+radius*Math.cos(theta);retval.y=baseY+radius*Math.sin(theta);return retval;
}/*----------------------------------------------------------
基础函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){var retval={};retval.x=x;retval.y=y;return retval;
}/*----------------------------------------------------------
基础函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {const date = Date.now();let currDate = null;while (currDate - date < milliSeconds) {currDate = Date.now();}
}/*----------------------------------------------------------
基础函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){ctx.save();ctx.textBaseline="bottom";ctx.textAlign="center";ctx.font = font;ctx.fillStyle=color;ctx.fillText(text,x,y);ctx.restore();
}/*-------------------------------------------------------------
已识乾坤大，犹怜草木青。
--------------------------------------------------------------*/
//-->
