辉芒微单片机FT60E12X，Touch 系列8位单片机MCU简要分析

news 2025/10/12 8:31:03

在 8 位 MCU 市场卷到飞起的今天，辉芒微（Fremont Micro Devices）用一颗 FT60E12X 把“小资源 + 触摸 + 高可靠”做成了三合一的“小钢炮”。

如果你正在找：

8 个以内触摸按键
2 KB 程序空间就够
1.9 V 还能跑、ESD 4 kV 不打喷嚏
封装最好小到 3 mm×3 mm
那么，这篇文章值得你花 1 分钟。

产品定位一句话

FT60E12X = FT60E12（通用 IO 型）+ 内置 10 位逐次逼近 ADC + 电容触摸引擎（Touch Engine）。

官方把它归在 Touch 系列，但骨子里仍是一颗 E 系列内核，资源、外设、价格都在“够用”区间。

核心规格卡

项目	数据	备注
CPU	8-bit RISC，37 指令	2T/4T 可选，16 MHz @ ≥2.5 V
Flash	2 KW（14-bit），128 B SRAM	全温全压可擦写 10 万次
Data EEPROM	256 B	单字节擦写 10 万次
Touch	8 路，支持防水、接近感应	官方库 2 KB，实测 3 mm 亚克力 + 弹簧按键 OK
ADC	10-bit × 8 ch	最快 1 MSPS，带 1/2 VDD 参考
PWM	3 路 16-bit	带死区互补，可跑电机
定时器	WDT + T0 + T2	T2 可在 Sleep 下跑
I/O	14 个	大电流 32 mA 源/灌可选
电压	1.9 – 5.5 V	1.9 V 仍可 8 MHz 2T
封装	SOT23-6 / SOP8 / MSOP10 / SOP14 / SOP16	最小 3 mm×1.6 mm

一句话总结：把 IO 型做成 Touch 型，硬件基本没涨价。

触摸引擎怎么玩？

硬件模块

8 路电容检测通道，内部 3 阶 Δ-Σ + 数字滤波。
自动环境跟踪，温漂±2 counts/℃。
支持防水（戴手套、溅水不死机）。
接近感应距离 5 cm（3 mm 亚克力板实测）。

软件库

官方提供 2 KB 库（C 源码）：

扫描周期 2 ms，空闲进 Sleep。
支持长按、短按、滑动、旋钮。
RAM 占用 < 32 B，Flash 占用 < 1 KB。

调参口诀

“三步走”：

① 把基线跑 30 秒 → ② 设阈值 = 基线 + 20 % → ③ 打开防水 bit。
官方 GUI 一键生成 .h 文件，直接烧录。

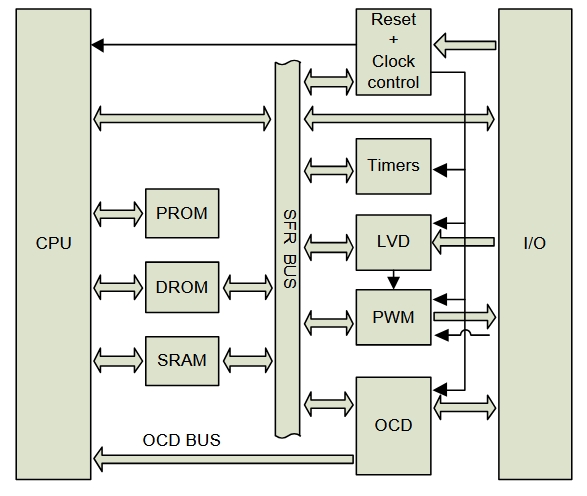

结构框图如下所示~

ADC 不鸡肋

10-bit，最快 1 MSPS，可做电池电压、NTC、光敏。
1/2 VDD 参考 = 直接量 VBAT，省掉分压。
采样保持 1 µs，跑 16 MHz 时单次转换 28 µs。

低功耗实测

场景	条件	电流
Run 4 MHz	3 V，Touch 2 ms 扫描	0.45 mA
Sleep	LIRC 32 k，Touch 唤醒	1.5 µA
Deep Sleep	RAM 保持，I/O 唤醒	0.2 µA

开发工具链

IDE：FMD IDE V3.2（基于 Eclipse，Win/Mac/Linux）。
烧录器：FMD-ISP-03（支持离线脱机烧）。
仿真器：FMD-ICE-02（3 硬件断点，单步 2 μs）。
库：Touch Library V1.7、ADC Driver、电机 BLDC 例程。

典型应用

小家电：电饭煲 6 键 + NTC + 蜂鸣器。
便携风扇：3 键 + 无刷电机 PWM。
智能灯带：2 键调光 + 2 路 RGB PWM。
玩具：2 键 + 低功耗语音播放触发。

FAQ

Q：和 FT60F12X 有什么区别？
A：F 系列 DROM 擦写 100 万次，贵 3~5 分；其余同。

Q：能做滑条吗？
A：可以，但官方库目前是离散按键。滑条需自己写差值算法，RAM 要多占 8 B。

Q：SOT23-6 只有 6 脚，够用吗？
A：PA0/PA1/PA2 做 Touch，PA3 做 LED，PA4 做 ADC，PA5 做复位，刚好。
