Docker存储技术全解析：分层与持久化

docker存储

docker分层结构

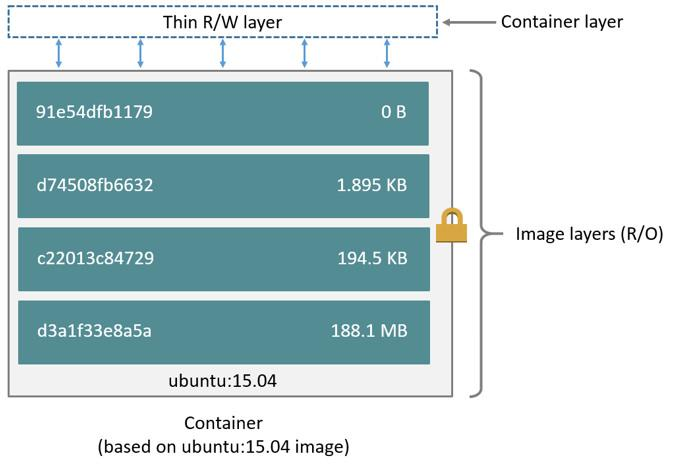

如图所示，容器是由最上面可读可写的容器层，以及若干个只读镜像层组成，创建容器时，容器中的 数据都来自镜像层。这样的分层机构最大的特点是写时复制：

• 容器中新生成的数据会直接存放在容器层，也可以称之为可写层

• 修改容器中现有的数据会先从镜像层将数据复制到容器层，修改后的数据就会直接保存在容器层，而镜像层数据不会有任何变化

• 如果多个镜像层中有相同的命名文件，在容器层只会看到最上面镜像层的内容

联合挂载技术

Docke镜像采用这种分层构建设计，能使镜像结构和容器的创建，共享和分发变得非常高效，每个镜像层可以称之为layer，这些layer被存放在了/var/lib/docker/volume/<storage-driver>/目录下，这里的storage-driver可以有很多种，比如AUFS、OverlayFS、VFS、Brtfs等。可以通过dockerinfo命令查看存储驱动，通常Ubuntu类的系统默认采用的是AUFS，Centos7.1+系列采用的是OverlayFS

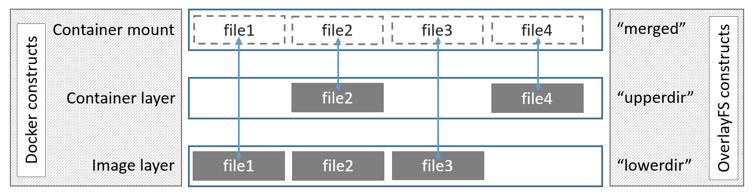

OverlayFS是一种堆叠文件系统，它依赖并建立在其它的文件系统之上（例如ext4fs和xfs等等），并不直接参与磁盘空间结构的划分，仅仅将原来底层文件系统中不同的目录进行合并，然后向用户呈现，这也就是联合挂载技术，如图所示。而Linux内核为Docker提供的OverlayFS驱动有两种：overlay和 overlay2。而overlay2是相对于overlay的一种改进，在inode利用率方面比overlay更有效。但是overlay 有环境需求：Docker版本17.06.02+，宿主机文件系统需要是ext4或xfs格式

datavolume

默认情况下，在容器内创建的所有文件都存储在可写容器层上。这意味着，当该容器不再存在时，数据将不会持久保存，并且如果另一个进程需要它，则可能很难从容器中取出数据。为了能够保存持久化数据，Docker提出了volume的概念

为了能够保存持久化数据，Docker提出了volume的概念。简单来说，volume就是目录或者文件，它可以绕过默认的联合文件系统，而以正常的文件或者目录的形式存在于DockerHost文件系统上。 Docker为容器提供了两个选项来将文件存储在主机中，以便即使容器停止后文件也可以持久存储

Volume类型：
- Bind mounts	宿主机——》容器
– Docker managed volume	容器——》宿主机

bind mounts

Bind mounts只需要在创建容器时，使用-v参数指明Docker host目录或文件和容器目录或文件映射的对应关系， 将本地的数据映射到容器内，可以使用多个-v映射多个目录或文件，还需要注意的是目录只能映射目录，文件只能映射

文件，不然会报错。实例如下：

1、在Docker host中创建目录，与容器的/usr/share/nginx/html目录做映射，在容器中/usr/share/nginx/html 目录已经存在，如果不存在，会自动创建路径，映射时会隐藏容器中原本的数据，取而代之的是Docker host上的 /html目录中的数据

[root@docker ~] mkdir /html
[root@docker ~] vim /html/index.html
welcome to luoqi!!!
[root@docker ~] docker run --name cynginx -itd -p 80:80 -v /html:/usr/share/nginx/html nginx:latest
cc0c8d7ac53af8b29f32aae76b767e51e6c3358ed2b491bd1ef4e0b96e77f3e5
[root@docker ~] curl http://127.0.0.1
welcome to luoqi!!!

2、当Docker host上的数据发生了变化，容器中的数据也会随着发生变化，示例如下

[root@docker ~] echo hello luoqi > /html/index.html
[root@docker ~] curl http://127.0.0.1
hello huayu

3、就算是把容器删除，也不会影响到Docker host上的数据，示例如下

[root@docker ~] docker stop cynginx
cynginx
[root@docker ~] docker rm cynginx
cynginx
[root@docker ~] cat /html/index.html
hello luoqi

4、此外，Bind mounts还可以指定数据的读写权限，默认权限是可读可写，示例如下，在映射volume时，指定 容器中的文件权限只读，那么在容器内该文件只能被读取，无法修改，这样也提高了容器的安全性

[root@docker ~] docker run --name cynginx1 -itd -p 80:80 -v
/html/index.html:/usr/share/nginx/html/
index.html:ro nginx:latest
[root@docker ~] curl http://127.0.0.1
hello luoqi
[root@docker ~] docker exec -it cynginx1 /bin/bash
root@0555f35f03e8:/# echo luoqi123 > /usr/share/nginx/html/index.html
bash: /usr/share/nginx/html/index.html: Read-only file system

通过上面的示例，我们已经理解了Bind mounts的使用，但是它也有自身的不足之处，使用时需要指定Docker host上的文件或目录为源数据，这样就限制了容器的可移植性。例如，当需要把容器移动到其他的Docker host上的时候，如果对方Docker host上没有源数据库，或者路径不相同，操作会失败

docker managed volume

第二种volume类型是由Docker管理的volume，与Bind mounts相比，Docker管理的volume在使用时不需要指 定Docker host路径，Docker管理的volume具有以下几个优点：

1. 与Bind mounts相比，Docker管理的volume更易于备份或迁移
2. 用户可以使用Docker CLI命令或Docker API管理volume
3. volume在Linux和Windows容器上均可工作
4. 可以在多个容器之间更安全地共享volume，提供volume加密功能
5. 可以通过容器预先填充新volume的内容

实例如下：

1、通过-v告诉Docker需要一个volume，并将其mount到/usr/share/nginx/html目录，那么Docker会在 /var/lib/docker/volumes/目录下创建volume

[root@docker ~] docker run --name cynginx2 -itd -p 80:80 -v /usr/share/nginx/html/ nginx
22c875d19f3f12c8528e8f5316395305c04b3f127cdb5d877e57c055d1933fa7

2、使用docker inspect查看容器的mounts部分，可以看到docker host上的 /var/lib/docker/volumes/6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a410a5d55cd8e69c/_data目录已经挂在到容器中 /usr/share/nginx/html目录下，但是查看Docker host的volume中内容，内容是容器中的数据。也就是说使用Docker管理的volume，在做映射时，会把容 器中的数据映射到Docker host

[root@docker ~] docker inspect cynginx2
"Mounts": [
{ "Type": "volume", "Name": "6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a410a5d55cd8e69c", "Source": "/var/lib/docker/volumes/6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a410a5d55cd8e69c/_data", "Destination": "/usr/share/nginx/html",
...... [root@docker ~] ls /var/lib/docker/volumes/6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a4
10a5d55cd8e69c/_data
50x.html index.html

3、我们修改volume中的数据，再访问，发现volume中修改的数据会同步到容器中的

[root@docker ~] echo luoqi1234 >
/var/lib/docker/volumes/6adbe6c8051f58c1d5cc2e8a12faaf1e6aa6
0b1075433b33a410a5d55cd8e69c/_data/index.html
[root@docker ~] curl http://127.0.0.1
luoqi1234

4、我们还可以是使用docker volume命令查看docker管理的有哪些volume，并且还可以创建volume，示例如 下，创建一个volume，名为cyhuayu。在创建新的容器时，可以直接指定使用该volume

[root@docker ~] docker volume ls
DRIVER VOLUME NAME
local 6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a410a5d55cd8e69c
[root@docker ~] docker volume create cyluoqi
cyluoqi
[root@docker ~] docker volume ls
DRIVER VOLUME NAME
local 6adbe6c8051f58c1d5cc2e8a12faaf1e6aa60b1075433b33a410a5d55cd8e69c
local cyluoqi
[root@docker ~] docker run --name cynginx3 -itd -p 81:80 -v cyluoqi:/usr/share/nginx/html/
nginx:latest
072c6758e9a815f2421861a54bfc8168eaf286df66f1d3187bc3c4141880e52f

两种volume不同点

在使用docker volume命令创建volume时，volume默认都是存在在本地的，实际上本地的volume 就是一个目录。除此之外Docker还支持在外部存储系统上创建volume，比如：NFS、Ceph等。 目前我们已经学习了Docker的两种volume的理论和基本操作，它们两者之间的相同点都是使用 Docker host文件系统中的某个路径。不同点如下表所示

不同点	Bind mounts	Docker managed volume
volume 位置	可任意指定	/var/lib/docker/volumes/…
对已有 mount point 影响	隐藏并替换为 volume	原有数据复制到 volume
是否支持单个文件	支持	不支持
权限控制	可设置为只读，默认为读写	无控制，均为读写权限
移植性	移植性弱，与 host path 绑定	移植性强，无需指定 host 目录

docker存储

数据共享

实现容器间数据共享的方法如下：

1. 第一种方法是将共享数据放在volume中，然后将其mount到多个容器
2. 第二种方法是使用volume container，volume container是用来为其他容器提供volume的容器。这样可以提高容器的可移植性
3. 第三种方法是将数据打包到镜像中，然后通过–volumes-from共享

容器之间共享数据

第一种方法是将共享数据放在volume中，然后将其mount到多个容器。示例如下，创建由三个nginx容器组成的 web集群，使用相同的html文件。在使用-v指定volume时，可以是Docker host的路径或者是Docker创建的volume

[root@docker ~] docker run --name apache1 -itd -p 8081:80 -v /html:/usr/share/nginx/html/
nginx:latest
[root@docker ~] docker run --name apache2 -itd -p 8082:80 -v /html:/usr/share/nginx/html/
nginx:latest
[root@docker ~] docker run --name apache3 -itd -p 8083:80 -v /html:/usr/share/nginx/html/
nginx:latest
[root@docker ~] curl http://127.0.0.1:8081
hello luoqi
[root@docker ~] curl http://127.0.0.1:8082
hello luoqi
[root@docker ~] curl http://127.0.0.1:8083
hello luoqi

volume container

第二种方法是使用volume container，volume container是用来为其他容器提供volume的容器。这样可以提高容 器的可移植性

创建volume container，容器名为cy_data，使用-v指定了volume，提供html文件。需要注意的是，这里使用的 是docker create创建的容器，也就是说容器只是创建了，并未启动，因为volume container只是提供数据，自身并不 需要运行

[root@docker ~] docker create --name cy_data -v /html:/usr/share/nginx/html busybox
# 创建新的nginx容器，使用参数--volumes-from指定使用cy_data容器提供的volume
[root@docker ~] docker run --name cynginx1 -itd -p 8081:80 --volumes-from cy_data nginx
[root@docker ~] docker run --name cynginx2 -itd -p 8082:80 --volumes-from cy_data nginx
[root@docker ~] docker run --name cynginx3 -itd -p 8083:80 --volumes-from cy_data nginx

通过docker inspect查看容器信息中的Mounts部分，可以看到新创建的nginx容器已经使用了cy_data容器所提供 的volume。经过验证三个nginx容器中的html文件一样

[root@docker ~] docker inspect cynginx1
[root@docker ~] echo welcome to luoqi > /html/index.html
[root@docker ~] curl http://127.0.0.1:8081
welcome to luoqi
[root@docker ~] curl http://127.0.0.1:8082
welcome to luoqi
[root@docker ~] curl http://127.0.0.1:8083
welcome to luoqi

与第一种实现数据共享的方法相比，不必再为每个容器指定voleme，所有volume都在volume container 中定义 好了，容器只需与volume container关联，实现了容器与Docker host的解耦

data-packed volume container

volume container的数据归根到底还是在Docker host里，对容器的可移植性有一定的限制。这里可以使用data- packed volume container。其原理是将数据打包到镜像中，然后通过–volumes-from共享。 示例如下，使用Dockerfile构建镜像，将Docker host中的数据进行打包。ADD指令是将html目录中的数据添加到 容器目录/usr/share/nginx/html中。VOLUME指令的作用与-v效果相同，用来创建volume，并且会把 /usr/share/nginx/html目录中的数据复制到volume中

[root@docker ~] mkdir html/
[root@docker ~] echo luoqi > index.html
[root@docker ~] vim Dockerfile
FROM busybox:latest
ADD html /usr/share/nginx/html
VOLUME /usr/share/nginx/html
CMD [“/bin/bash”]
[root@docker ~] docker build -t cy_hy /root

使用新构建的镜像创建data-packed volume container，创建新的nginx容器，使用参数–volumes-from 指定使用cy_data123容器提供的volume

[root@docker ~] docker create --name cy_data123 cy_hy
[root@docker ~] docker run --name cynginx7 -itd -p 8087:80 --volumes-from cy_data123 nginx
[root@docker ~] docker inspect cynginx7
[root@docker ~] curl http://127.0.0.1:8087
luoqi

容器能够正确读取volume中的数据。data-packed volume container是自包含的，不依赖Docker host提供数据，具有很强的移植性，非常适合只使用静态数据的场景，比如应用的配置信息、web server的静 态文件等

总结

1. 实现数据共享的方法有：容器指定同一个volume、volume contauner和data-packed volume contauner
2. volume分为两类：Bind mounts和Docker managed volume
   据。data-packed volume container是自包含的，不依赖Docker host提供数据，具有很强的移植性，非常适合只使用静态数据的场景，比如应用的配置信息、web server的静 态文件等

总结

1. 实现数据共享的方法有：容器指定同一个volume、volume contauner和data-packed volume contauner
2. volume分为两类：Bind mounts和Docker managed volume
3. 创建容器时，使用-v参数可以实现容器数据持久化存储，volume分为两类：Bind mounts类型是将volume中的数据复制到容器中，Docker managed volume是将容器中的数据复制到volume中
