STM32 读取引脚状态 -按键输入

---

前言

提示：这里可以添加本文要记录的大概内容：

项目需要：

---

提示：以下是本篇文章正文内容，下面案例可供参考

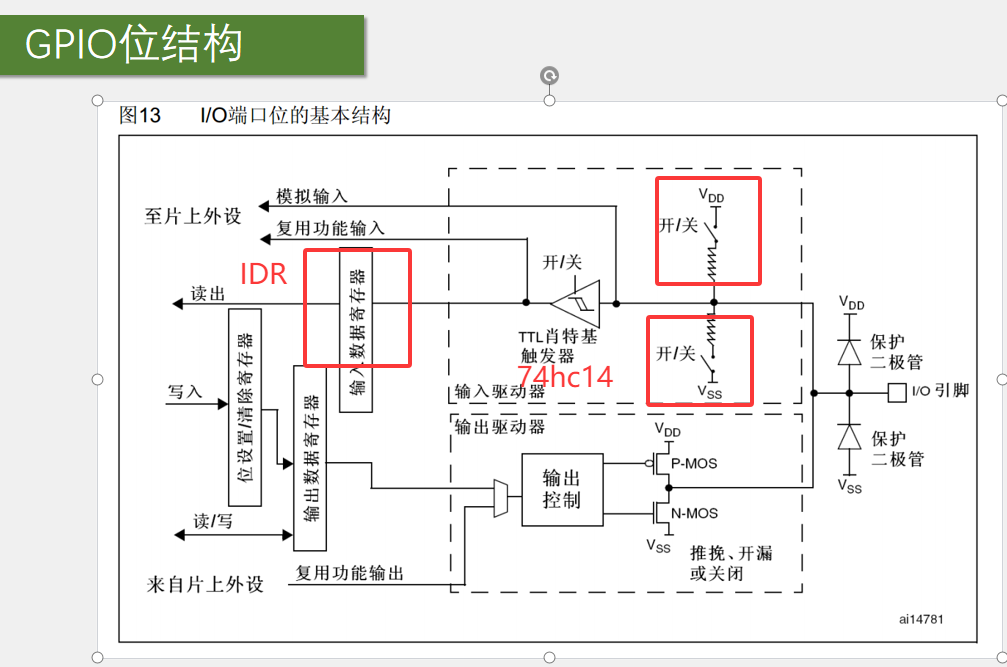

一、stm32 引脚输入是什么？

二、使用步骤

1. 明确你要输入的引脚

确定 PC5
按键按下是什么状态？
假设按键按下 PC5 低电平，反之松开按键应该是高电平。 必须配置为上拉

自己开发板是这个状态

假设按键按下 PC5 高电平，反之松开按键应该是低电平。 必须配置为下拉

2. 开时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

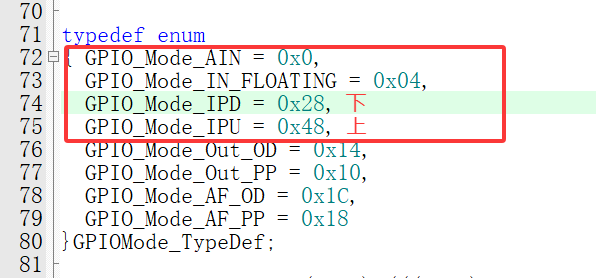

3.配置引脚

GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5;
GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;
GPIO_Init(GPIOC, &GPIO_InitStruct);

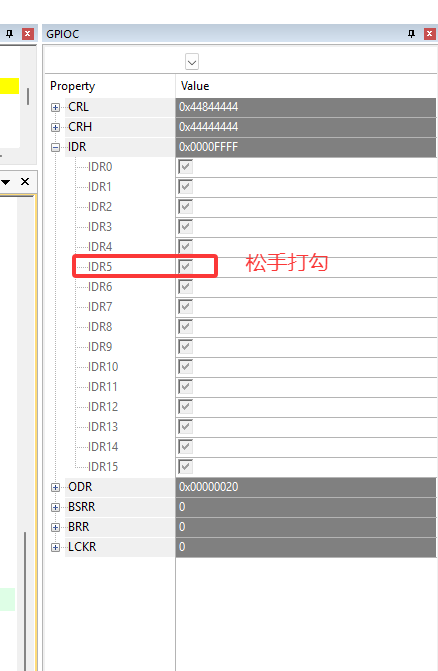

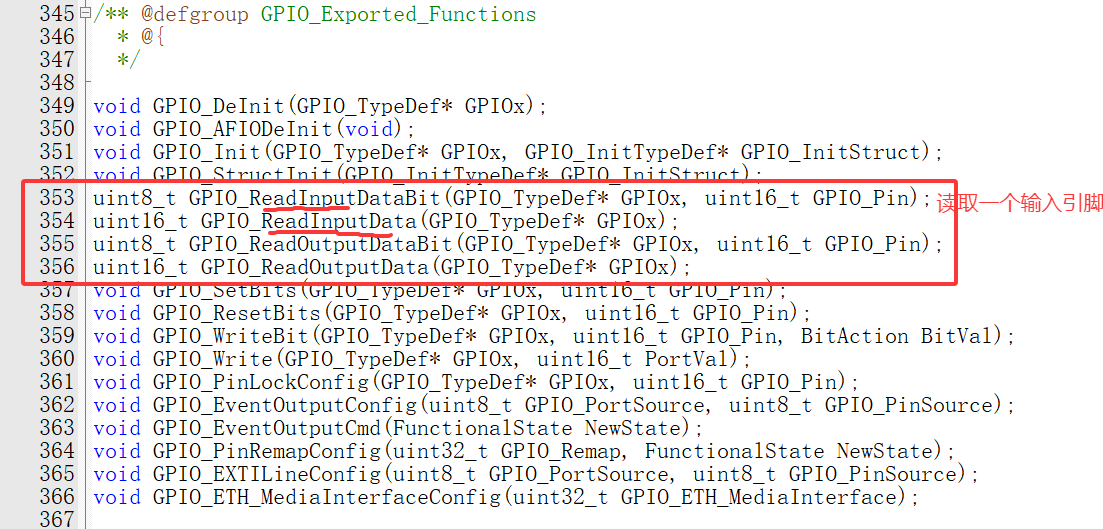

4. 读取引脚

没有消抖，没有按键松手检测

if(key==0){// 按键按下}else{//没按键按下}

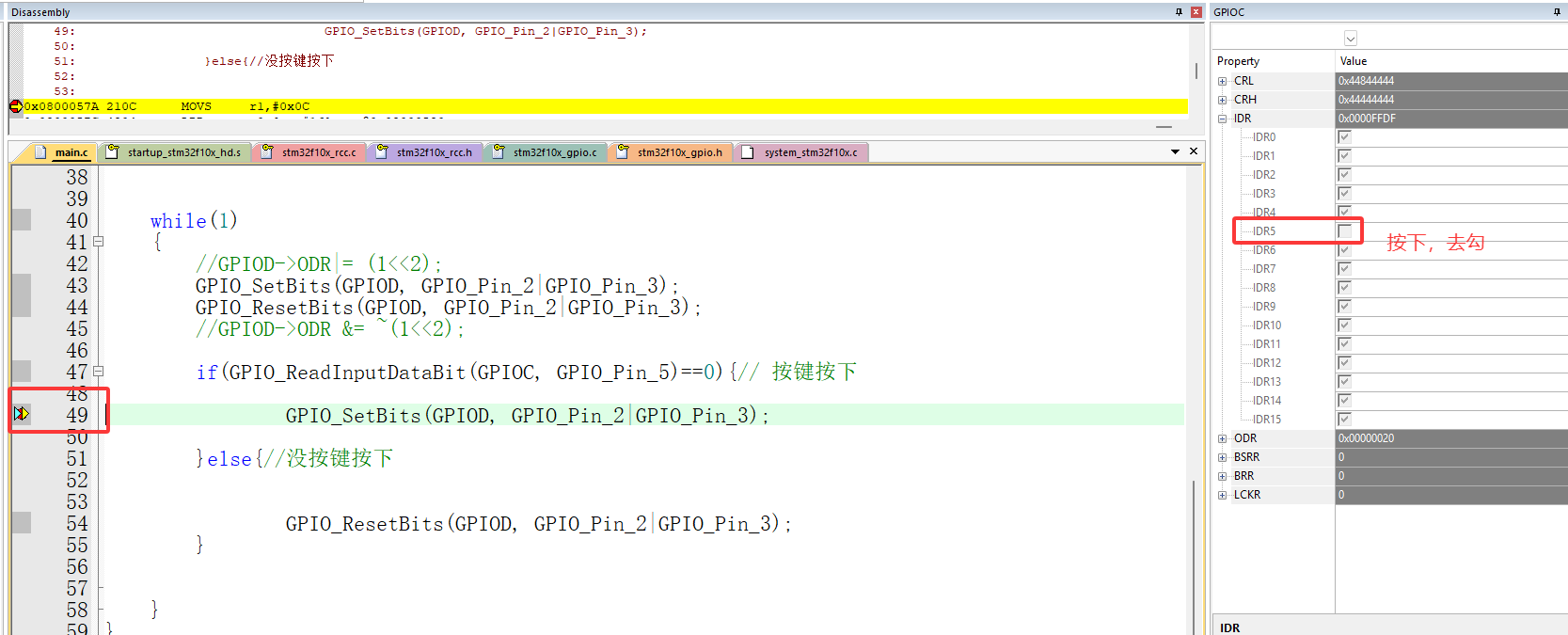

if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_5)==0){// 按键按下GPIO_SetBits(GPIOD, GPIO_Pin_2|GPIO_Pin_3);}else{//没按键按下GPIO_ResetBits(GPIOD, GPIO_Pin_2|GPIO_Pin_3);}

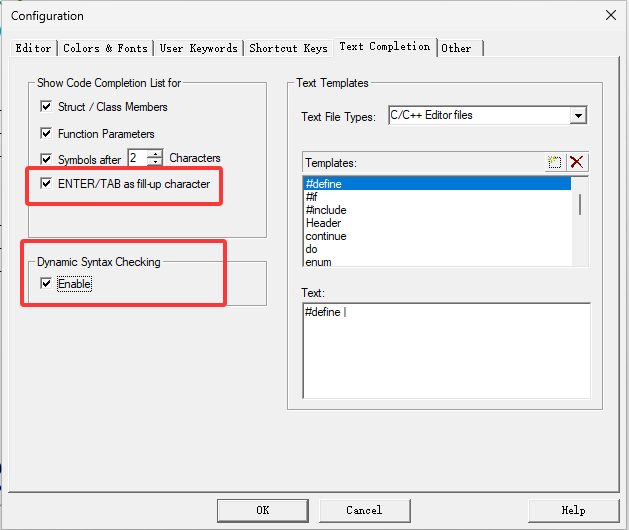

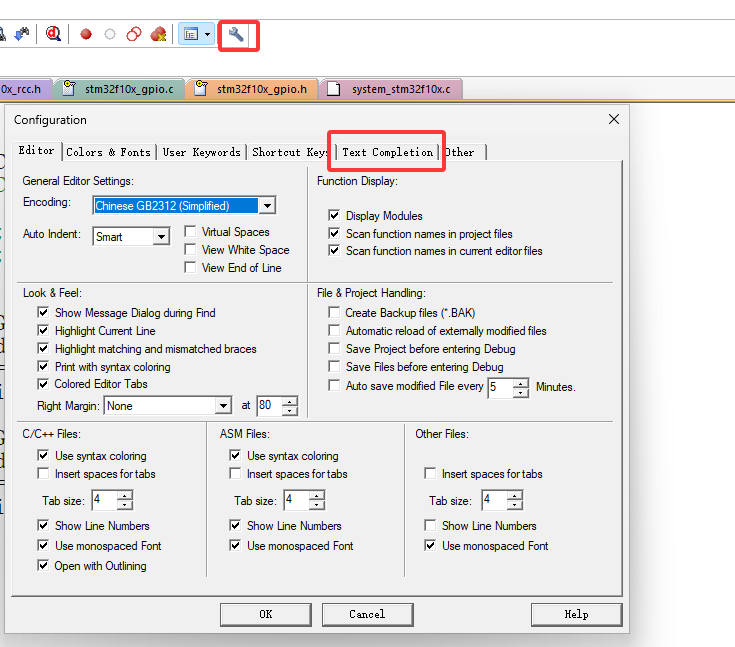

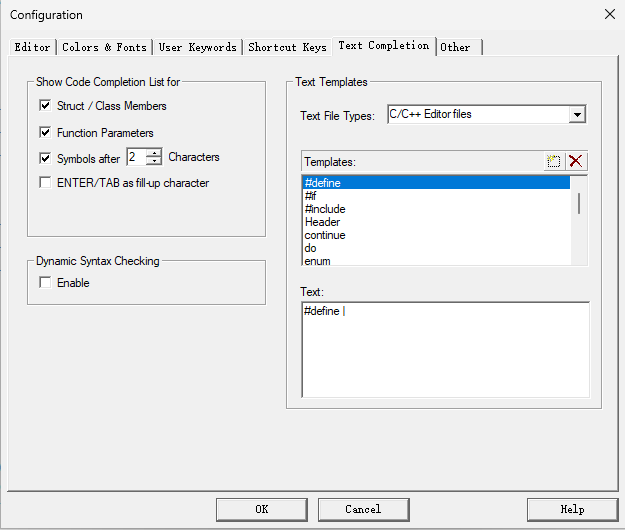

三、代码提示

使用

总结

学习使人快乐！
音乐使人愉悦！
日积月累使人充实和自信！
