Autoware Universe 定位模块详解 | 第二节 深入研究定位模块数据流

在第一章中，我们宏观地理解了 Autoware Universe 定位模块的架构及其目标。本章将深入技术细节，详细阐述一个典型的多源融合（LiDAR + GNSS + IMU + 轮速计）配置下的数据流，揭示各个核心组件之间是如何通过 ROS2 消息话题进行交互的。

核心理念：分层处理与融合

Autoware Universe 的定位模块遵循一个清晰的分层设计哲学：原始传感器数据首先在各自的“估计器”中被处理成初步的位姿（Pose）或速度（Twist）估计，然后由一个中心的“融合滤波器”将这些估计值融合成一个统一、平滑且高频的车辆状态。

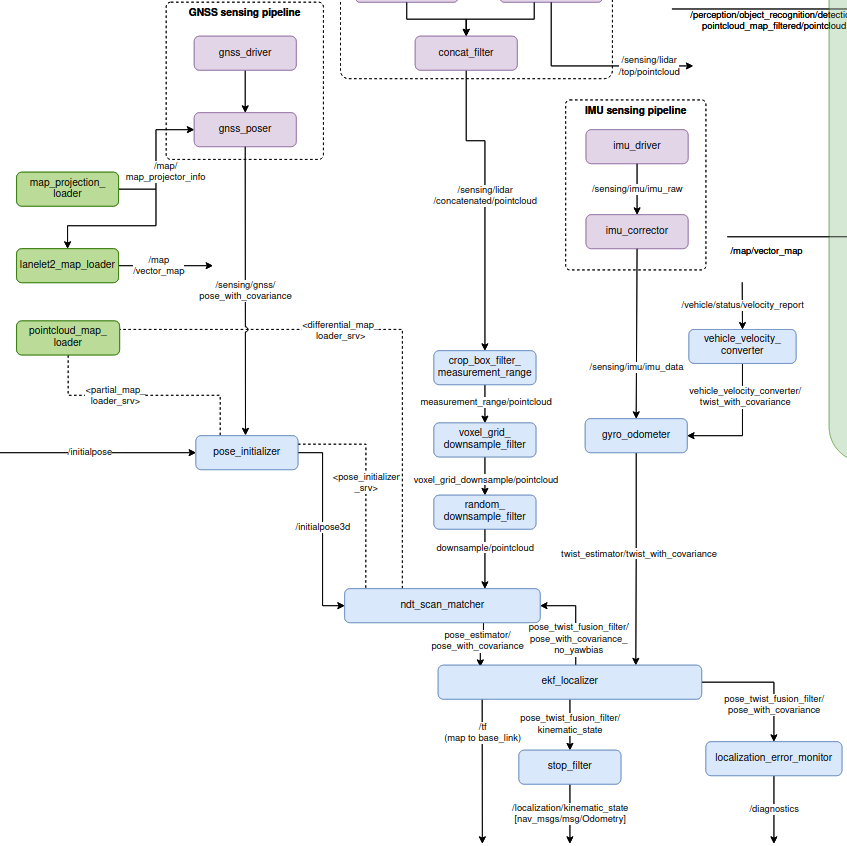

我们将结合上述的框图对 Autoware推荐的多源融合方案的数据流进行详细分解。

阶段一、传感器输入与预处理

这是数据流的起点。原始数据从硬件驱动发布，并经过初步处理以供下游使用。在本系列详细解析定位模块的文章中将以预处理后的数据作为输入，预处理过程将在传感器的系列中详细说明。

1. LiDAR 数据
   • 原始话题: /sensing/lidar/front/pointcloud, /sensing/lidar/rear/pointcloud, 等
   • 处理流程: 多个 LiDAR 的点云数据被聚合节点（如 pointcloud_concatenator）合并成一个统一的点云。
   • 输出话题: /sensing/lidar/concatenated/pointcloud
   • 定义: sensor_msgs/msg/PointCloud2 - 包含了合并后、在车辆基座标系 (base_link) 下的所有 LiDAR 点。
2. IMU / 轮速计数据 (CAN 总线)
   • 原始话题: /vehicle/status/velocity_status (轮速), /sensing/imu/imu_data (IMU)
   • 处理流程: 转换节点（如 vehicle_velocity_converter）将来自 CAN 总线的车辆速度信息（通常是轮速和转向角）转换为符合ROS2标准消息类型的话题/vehicle_velocity_converter/twist_with_covariance，然后经gyro_odometer 将其和 IMU 的角速度数据结合起来。
   • 输出话题: /sensing/vehicle_velocity_converter/twist_with_covariance
   • 定义: geometry_msgs/msg/TwistWithCovarianceStamped - 包含了从车辆底层获取的线速度和角速度估计，以及其不确定性。
3. GNSS 数据
   • 原始话题: 依赖于具体的 GNSS 驱动。
   • 处理流程: GNSS 驱动程序解析原始报文，并订阅map模块中的投影消息/map/map_projector_info输出地图坐标系下标准的位姿消息。
   • 输出话题: /sensing/gnss/pose_with_covariance
   • 定义: geometry_msgs/msg/PoseWithCovarianceStamped - 包含了由 GNSS 提供的绝对地理位置（已转换为地图坐标系）和姿态，及其协方差。

Based on my findings, here’s the corrected blog content following your format:

---

阶段二、启动与初始化

在车辆刚启动时，整个定位系统处于"未知"状态。它需要一个初始的"锚点"来告诉系统：“你大概在这里”。这个过程就是初始化，它是一个一次性的、独立于后续持续定位的步骤。

触发条件:

• 手动初始化: 最常见的方式是通过 RViz 可视化工具。操作员在加载了高精地图的 RViz 界面上，使用 2D Pose Estimate 工具在地图上点击车辆的大致位置和朝向。这个动作会发布一个 geometry_msgs/msg/PoseWithCovarianceStamped 类型的消息到 /initialpose 话题，并触发定位初始化服务 /api/localization/initialize。

• 自动初始化: 在默认配置中，系统可以利用 GNSS 的定位读数进行自动初始化。automatic_pose_initializer 节点会持续监控定位系统的状态，当检测到系统处于 UNINITIALIZED 状态时，会自动调用初始化服务，并使用 GNSS 位姿作为初始输入。

初始化流程:

1. 初始化服务被调用: 无论是手动还是自动触发，最终都会调用 /api/localization/initialize 服务，由 pose_initializer 节点的 on_initialize() 方法处理。

2. 停用下游模块: pose_initializer 首先通过 change_node_trigger(false) 方法，向 EKF 滤波器 (ekf_localizer) 和 NDT 估计器 (ndt_scan_matcher) 发送停用信号，暂时关闭它们的常规位姿处理流程Regular Measurement Callbacks (Controlled by is_activated_)。注意：用于初始化的回调函数Initial Pose Callback (ALWAYS Active)一直是活跃的，这也解释了为什么停用下游模块后，EKF仍然可以接收到初始位姿。

3. 获取初始位姿:

   • 如果是 AUTO 模式（自动初始化），系统会从 gnss_module 获取 GNSS 位姿，并可选地通过 NDT 或 YabLoc 进行位姿精化（ndt_->align_pose()）。
   • 如果是 DIRECT 模式（手动初始化），直接使用用户提供的位姿。

4. 发布初始位姿: pose_initializer 将获得的初始位姿（附带协方差）发布到 pose_reset 话题，该话题被重映射到 /initialpose3d。

5. EKF 滤波器重置: ekf_localizer 订阅了 /initialpose3d 话题。当接收到初始位姿消息后，其 callback_initial_pose() 方法会被触发，调用 ekf_module_->initialize() 将 EKF 的内部状态（位姿、速度、偏置等）完全重置到给定的初始值。

6. 激活下游模块: pose_initializer 通过 change_node_trigger(true) 方法，向 EKF 和 NDT 发送激活信号：

   • EKF: 设置 is_activated_ = true，开始正常的滤波处理流程。
   • NDT: 设置 is_activated_ = true，开始监听点云数据并进行匹配。

7. NDT 开始工作: NDT 被激活后，会从 EKF 的输出话题 ekf_pose_with_covariance 读取当前位姿估计作为参考，结合传入的点云数据与高精地图进行匹配，输出精化后的位姿。

8. 状态切换: 整个系统的状态从 UNINITIALIZED → INITIALIZING → INITIALIZED，并通过 /api/localization/initialization_state 话题发布状态更新。

关键实现细节:

• 服务驱动: 初始化流程由服务调用驱动，而非简单的话题发布。充分利用了服务一次性，而话题发布持续性的特点。
• NDT 位姿来源: NDT 不直接接收 pose_initializer 的初始位姿，而是通过 trigger_node_srv 服务被激活后，从 EKF 的输出话题读取位姿作为匹配的初始参考。
• 激活控制: 使用显式的激活/停用机制（trigger_node 服务）来控制 EKF 和 NDT 的工作状态，确保初始化过程的原子性和可靠性。

这个阶段是整个定位系统从 0 到 1 的关键一步，它为后续的高精度、持续定位提供了必不可少的基础。通过服务化的设计和明确的状态管理，系统能够可靠地完成从未知状态到已定位状态的转换。在之后的功能包分析中，我们将从代码的微观角度重新审视初始化流程。

---

阶段三、闭环定位：估计、决策、融合与反馈

一旦初始化完成，系统就进入了一个高速、持续运行的闭环定位流程。这个流程中的各个环节紧密耦合，协同工作，以实现高精度、高鲁棒性的定位。

1. 并行估计与智能决策

在这个子阶段，多个定位算法并行运行，并将结果交由一个“大脑”来做决策。在上述框图中，我们只看到了基于激光雷达点云匹配进行位姿估计的默认配置，实际上Autoware提供多种位姿以及速度估计源，其设置方式将在下一章Autoware分层启动架构中提及。
在这一阶段，不同的传感器数据被送入各自最擅长的位姿估计算法中，并行地计算车辆的位姿和运动信息。在这里我们将只提到NDT和EagleEye两种模式，并不代表Autoware只存在这两种位姿源，我们也可以定义自己的位姿估计方式，具体如何配置在下一章中详细解释。

• 并行估计 (Parallel Estimation):
  • NDT (基于 LiDAR): 利用 EKF 反馈的位姿作为初始猜测，将实时 LiDAR 点云与高精地图进行匹配，输出一个高精度的局部相对位姿。
  • Eagleye (基于 GNSS+IMU): 融合 GNSS、IMU 和轮速计，独立地计算出一个平滑的全局绝对位姿。
  • 其他估计器: Autoware 架构还允许接入更多种类的位姿估计器，如基于视觉的 Yabloc、基于反光贴的 marker_localizer 等。
• 智能决策 (Arbiter / Pose Selector):
  • 所有并行的估计器都将其结果发送给 pose_selector (裁决器)。
  • 裁决器会根据每个估计器的健康状况（如 NDT 匹配得分）、不确定性（协方差大小）以及地图可用性等信息，实时地选择当前最可靠的一个位姿来源。
  • 然后，它将这个最佳位姿转发到一个统一的话题 /localization/pose_estimator/pose_with_covariance 上。这个“单一出口”的设计，极大地简化了下游融合模块的设计。

2. 融合与反馈

这是闭环的最后一步，也是实现高精度和高频率输出的关键。

• 状态融合 (EKF Fusion):
  • ekf_localizer 节点接收来自裁决器的统一位姿，以及来自车辆底盘的高频速度信息。
  • 通过卡尔曼滤波算法，它将这两者进行最优融合，生成一个最终的、平滑且高频（通常 > 50Hz） 的车辆运动状态，供规划和控制模块使用。
• 闭环反馈 (Feedback Loop):
  • ekf_localizer 在融合过程中，会估计出传感器的实时偏置（如 IMU 的偏航角漂移）。
  • 它将一个包含了这个偏置的位姿，发布到专门的反馈话题 /localization/pose_twist_fusion_filter/biased_pose_with_covariance 上。
  • 上游的 NDT 节点会监听这个话题，并将其用作下一次点云匹配的初始猜测值。

这个 “EKF 预测 → NDT 修正 → Arbiter 决策 → EKF 更新 → 反馈给 NDT” 的紧密耦合循环，是 Autoware 定位系统的心跳。它确保了系统既能利用 NDT 在局部获得极高的精度，又能在 NDT 短暂失效时依靠其他传感器维持定位，同时通过反馈机制极大地提升了 NDT 的匹配效率和鲁棒性。

阶段四、后处理与监控

最后，一些辅助节点对 EKF 的输出进行处理和监控。

• 加速度估计: twist2accel 节点对 /localization/kinematic_state 中的速度进行微分，计算出加速度，发布到 /localization/acceleration。
• 停止滤波器: stop_filter 在车辆静止时，强制将速度置为零，避免因传感器噪声导致车辆在静止时出现微小漂移。
• 错误监控: localization_error_monitor 监控位姿更新频率和协方差大小，在定位质量下降时发布诊断警告。

总结

通过上述数据流可以看出，Autoware 的定位模块是一个高度模块化、具备高容错性的系统。裁决器（Arbiter）使得系统能够灵活适应不同环境，而 EKF 则作为稳定核心，将不同频率、不同特性的传感器信息有机地融合成一个统一的车辆状态，为下游的决策和控制提供了坚实的数据基础。下一章我们将从分层启动文件入手，理解上述的流程在软件架构层面的实现。
