5分钟了解k8s pod通信原理--图文篇

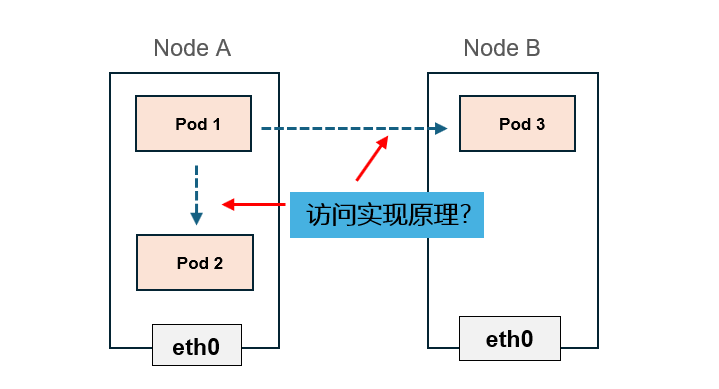

k8s 里的pod 互相访问，从实现原理上来说无非有2种。一种是同节点的pod访问，一个是跨节点的pod的访问，这个实现细节经常会在面试环节问到，相信大多人知其然不知其所以然，本文就用图解下相关原理。
环境信息：
- 节点 A 物理 IP：192.168.1.10，Pod 1（IP：10.244.1.1，属于子网 10.244.1.0/24），Pod 2（IP：10.244.1.2，属于子网 10.244.1.0/24）；
- 节点 B 物理 IP：192.168.1.11，Pod 3（IP：10.244.2.3，属于子网 10.244.2.0/24）。
一、k8s 网络模型

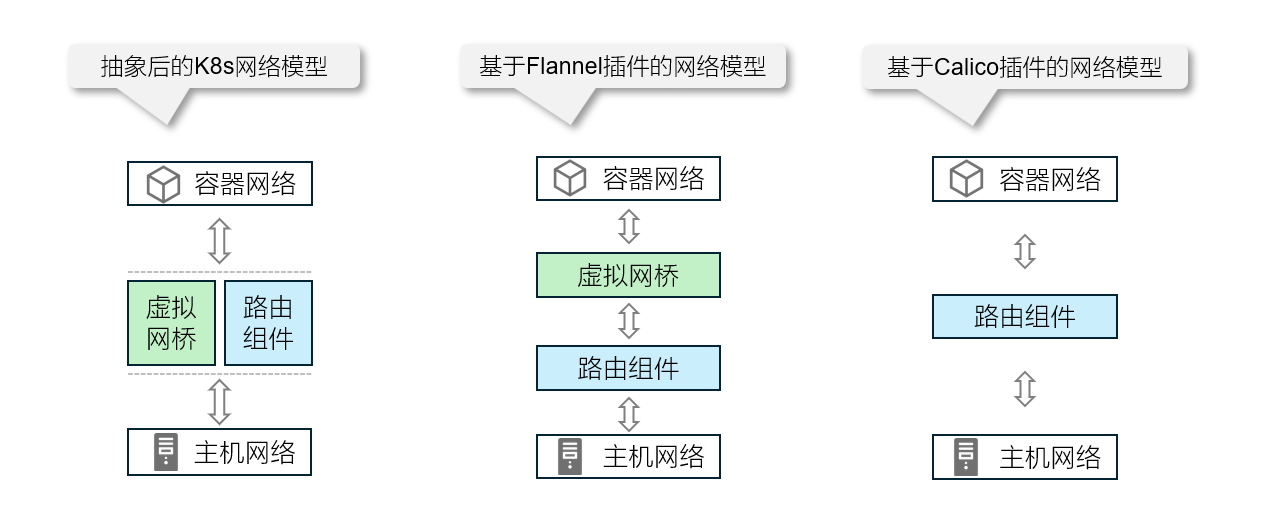

1.1 k8s集群网络模型示意图
k8s的网络模型可以抽象为三层，底层是物理网卡和物理网络（大二层居多），中间层是借助CNI插件实现的数据转发和处理层，最上层是容器网络接口。

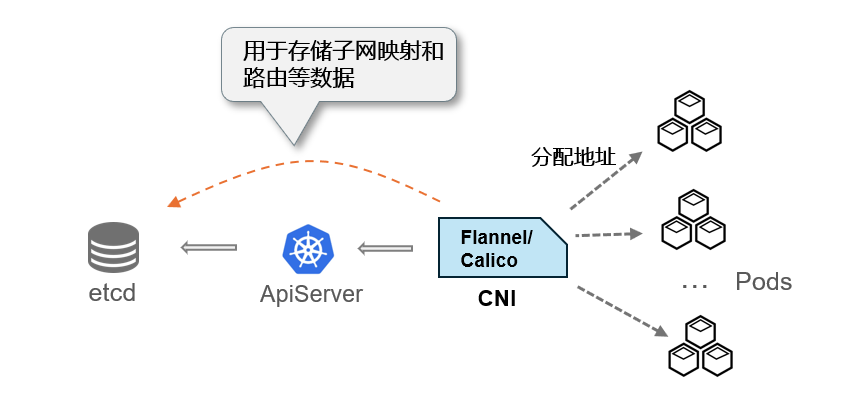

容器IP地址的规划和分配，通常是由网络插件（Flannel和Calico）负责的。本篇假设地址段为10.244.0.0/16。Node节点的IP地址和路由，通常是数据中心DHCP服务器和三层路由器负责的。
用来分配给pod的子网信息、路由条目（Calico)一般会存放在哪呢？
Flannel和Calico都会把它们存储在k8s控制面的etcd数据库中，这个数据库本来是分布式的，不需要额外部署。它们可以通过集群的ApiServer去访问。

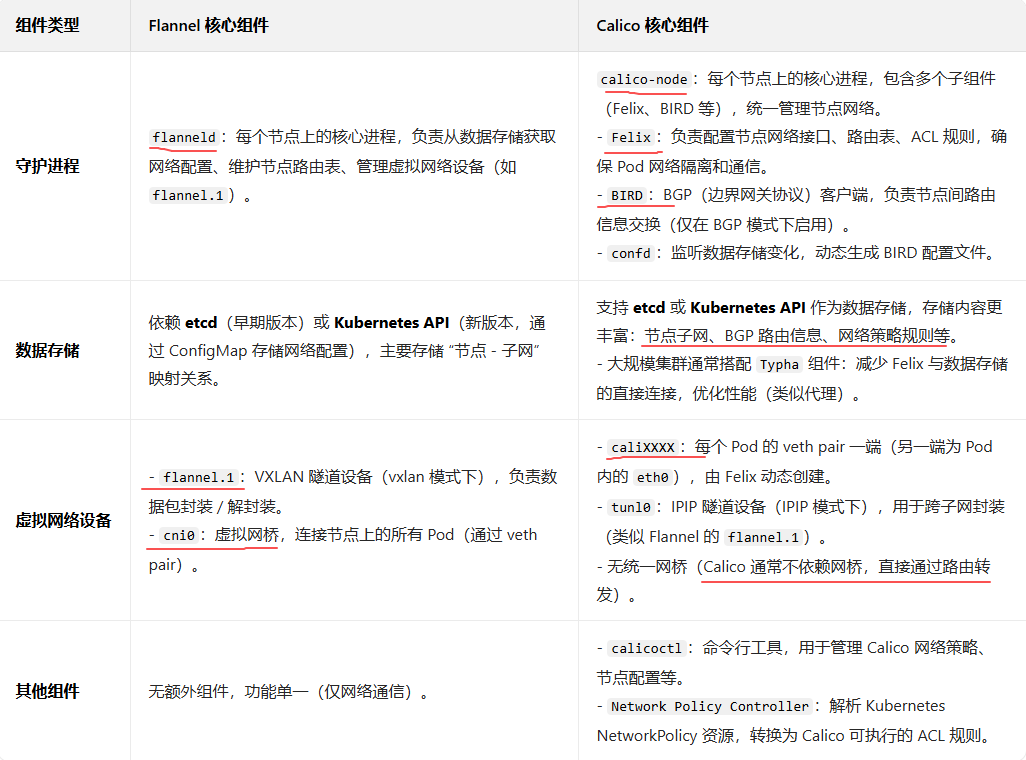

1.2 Flannel和Calico的核心组件对比
Flannel 和 Calico 是 k8s 中最常用的两种 CNI 插件，用于实现 Pod 间的网络通信，但两者在设计理念、核心组件和实现原理上有显著差异。
Flannel 设计理念偏向 “简单易用”，组件轻量化；Calico 则追求 “高性能与强功能”，组件更复杂，支持网络策略等高级特性。
1.3 K8s 中实现原理对比
两者均遵循 K8s“每个 Pod 独立 IP、直接通信” 的网络模型，但在网络拓扑、跨节点通信、网络策略等核心功能的实现上差异显著。
下面是两者网络模型与 IP 分配的区别：
1.Flannel：
- 采用 “集中式子网分配”：集群初始化时，Flannel 会划分一个大的集群网段（如 10.244.0.0/16），由 flanneld 为每个节点分配一个子网（如节点 1 分配 10.244.1.0/24，节点 2 分配 10.244.2.0/24）。
- Pod IP 从所在节点的子网中分配，由容器运行时（如 containerd）通过 CNI 接口调用 Flannel 插件完成。
<
