BMG IP 核配置成双端口 RAM

ip_2port_ram.v

module ip_2port_ram(
input sys_clk , //系统时钟
input sys_rst_n //系统复位，低电平有效
);//wire define
wire ram_wr_en ; //端口 A 使能
wire ram_wr_we ; //ram 端口 A 写使�?
wire ram_rd_en ; //端口 B 使能wire rd_flag ; //读启动标�?wire [5:0] ram_wr_addr; //ram 写地�?wire [7:0] ram_wr_data; //ram 写数�?wire [5:0] ram_rd_addr; //ram 读地�?wire [7:0] ram_rd_data; //ram 读数�?//*****************************************************//** main code//*****************************************************//RAM 写模�?ram_wr u_ram_wr(.clk (sys_clk ),.rst_n (sys_rst_n ),.rd_flag (rd_flag ),.ram_wr_en (ram_wr_en ),.ram_wr_we (ram_wr_we ),.ram_wr_addr (ram_wr_addr),.ram_wr_data (ram_wr_data));//�?单双端口 RAMblk_mem_gen_0 u_blk_mem_gen_0 (.clka (sys_clk ), // input wire clka.ena (ram_wr_en ), // input wire ena.wea (ram_wr_we ), // input wire [0 : 0] wea.addra (ram_wr_addr), // input wire [5 : 0] addra.dina (ram_wr_data), // input wire [7 : 0] dina.clkb (sys_clk ), // input wire clkb.enb (ram_rd_en ), // input wire enb.addrb (ram_rd_addr), // input wire [5 : 0] addrb.doutb (ram_rd_data) // output wire [7 : 0] doutb);//RAM 读模�?ram_rd u_ram_rd(.clk (sys_clk ),.rst_n (sys_rst_n ),.rd_flag (rd_flag ),.ram_rd_en (ram_rd_en ),.ram_rd_addr (ram_rd_addr),.ram_rd_data (ram_rd_data));
ila_0 u_ila_0 (
.clk (sys_clk ), // input wire clk
.probe0 (ram_wr_en ), // input wire [0:0] probe0
.probe1 (ram_wr_we ), // input wire [0:0] probe1
.probe2 (ram_rd_en ), // input wire [0:0] probe2
.probe3 (rd_flag ), // input wire [0:0] probe3
.probe4 (ram_wr_addr), // input wire [5:0] probe4
.probe5 (ram_wr_data), // input wire [7:0] probe5
.probe6 (ram_rd_addr), // input wire [5:0] probe6
.probe7 (ram_rd_data) // input wire [7:0] probe7
);endmodule

ram_wr.v

module ram_wr(
input clk , //时钟信号
input rst_n , //复位信号，低电平有效//RAM 写端口操作
output ram_wr_we , //ram 写使能
output reg ram_wr_en , //端口使能
output reg rd_flag , //读启动信号
output reg [5:0] ram_wr_addr , //ram 写地址output [7:0] ram_wr_data //ram 写数据);//*****************************************************//** main code//*****************************************************//ram_wr_we 为高电平表示写数据assign ram_wr_we = ram_wr_en ;//写数据与写地址相同，因位宽不等，所以高位补 0assign ram_wr_data = {2'b0,ram_wr_addr} ;//控制 RAM 使能信号always @(posedge clk or negedge rst_n) beginif(!rst_n)ram_wr_en <= 1'b0;elseram_wr_en <= 1'b1;end//写地址信号 范围:0~63always @(posedge clk or negedge rst_n) beginif(!rst_n)ram_wr_addr <= 6'd0;else if(ram_wr_addr < 6'd63 && ram_wr_we)ram_wr_addr <= ram_wr_addr + 1'b1;elseram_wr_addr <= 6'd0;end//当写入 32 个数据（0~31）后，拉高读启动信号always @(posedge clk or negedge rst_n) beginif(!rst_n)rd_flag <= 1'b0;else if(ram_wr_addr == 6'd31)rd_flag <= 1'b1;elserd_flag <= rd_flag;endendmodule

ram_rd.v

module ram_rd(
input clk , //时钟信号
input rst_n , //复位信号，低电平有效//RAM 读端口操作
input rd_flag , //读启动标志
input [7:0] ram_rd_data, //ram 读数据
output ram_rd_en , //端口使能
output reg [5:0] ram_rd_addr //ram 读地址);//*****************************************************//** main code//*****************************************************assign ram_rd_en = rd_flag;//读地址信号 范围:0~63always @(posedge clk or negedge rst_n) beginif(!rst_n)ram_rd_addr <= 6'd0;else if(ram_rd_addr < 6'd63 && ram_rd_en)ram_rd_addr <= ram_rd_addr + 1'b1;elseram_rd_addr <= 6'd0;endendmodule

tb_ip_2port_ram.v

`timescale 1ns / 1ps //仿真单位/仿真精度module tb_ip_2port_ram();//parameter define
parameter CLK_PERIOD = 20; //时钟周期 20ns//reg define
reg sys_clk;reg sys_rst_n;//信号初始化initial beginsys_clk = 1'b0;sys_rst_n = 1'b0;#200sys_rst_n = 1'b1;end//产生时钟always #(CLK_PERIOD/2) sys_clk = ~sys_clk;ip_2port_ram u_ip_2port_ram(.sys_clk (sys_clk ),.sys_rst_n (sys_rst_n ));endmodule

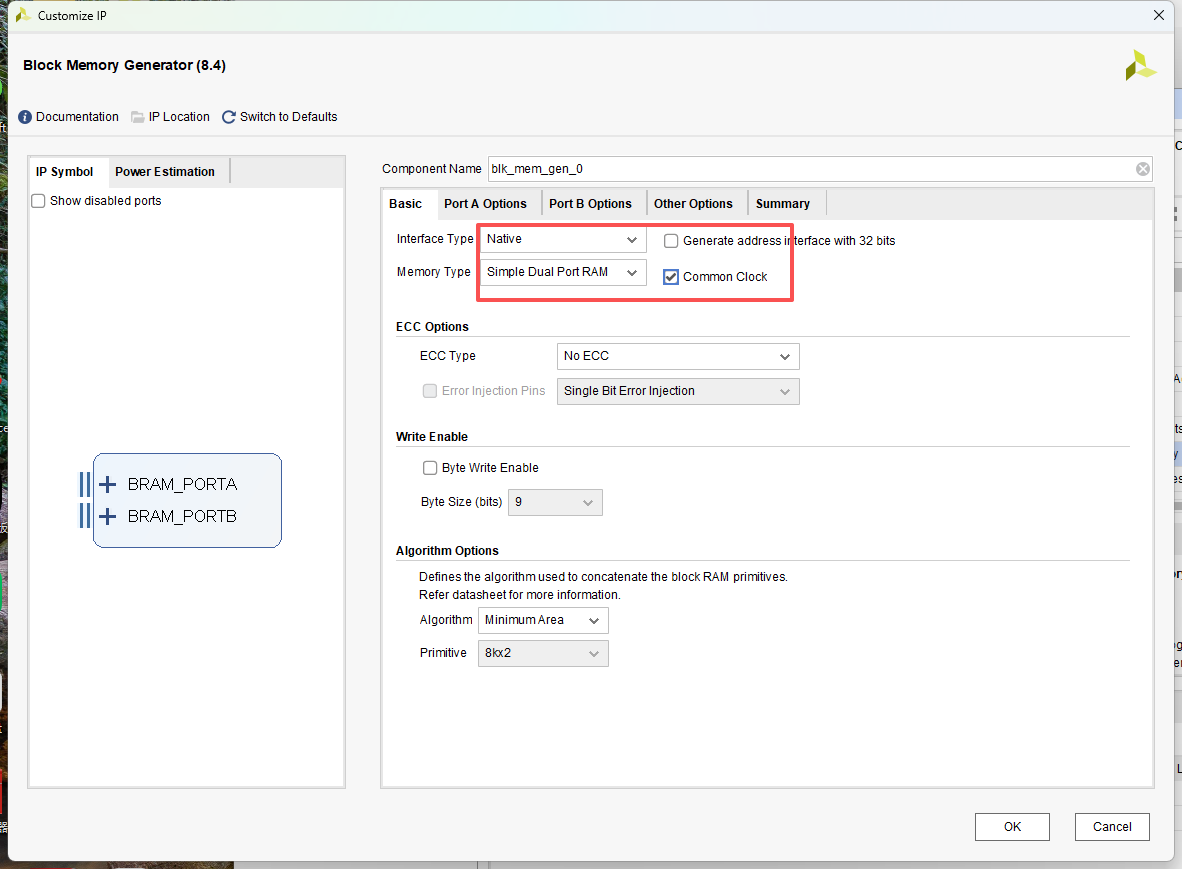

在“IP Catalog”窗口的搜索栏中输入“Block Memory”关键字后

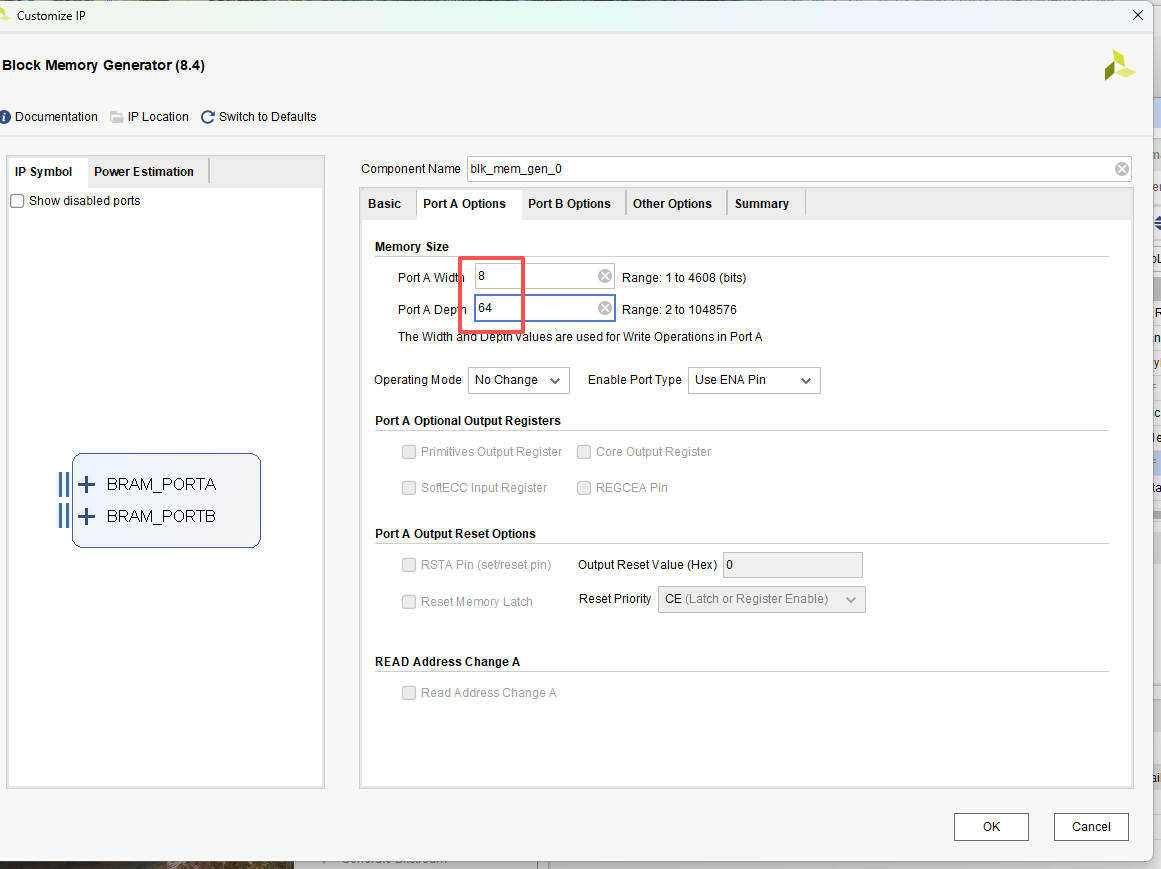

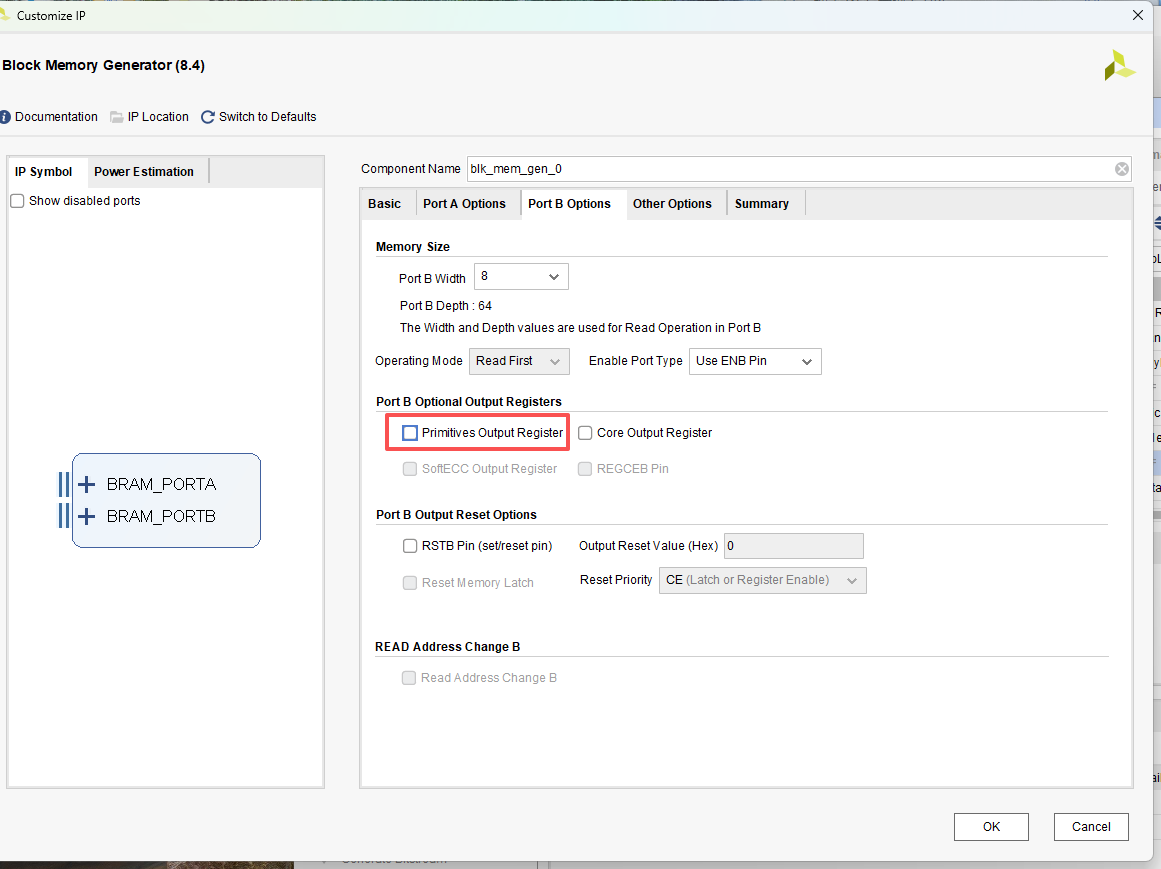

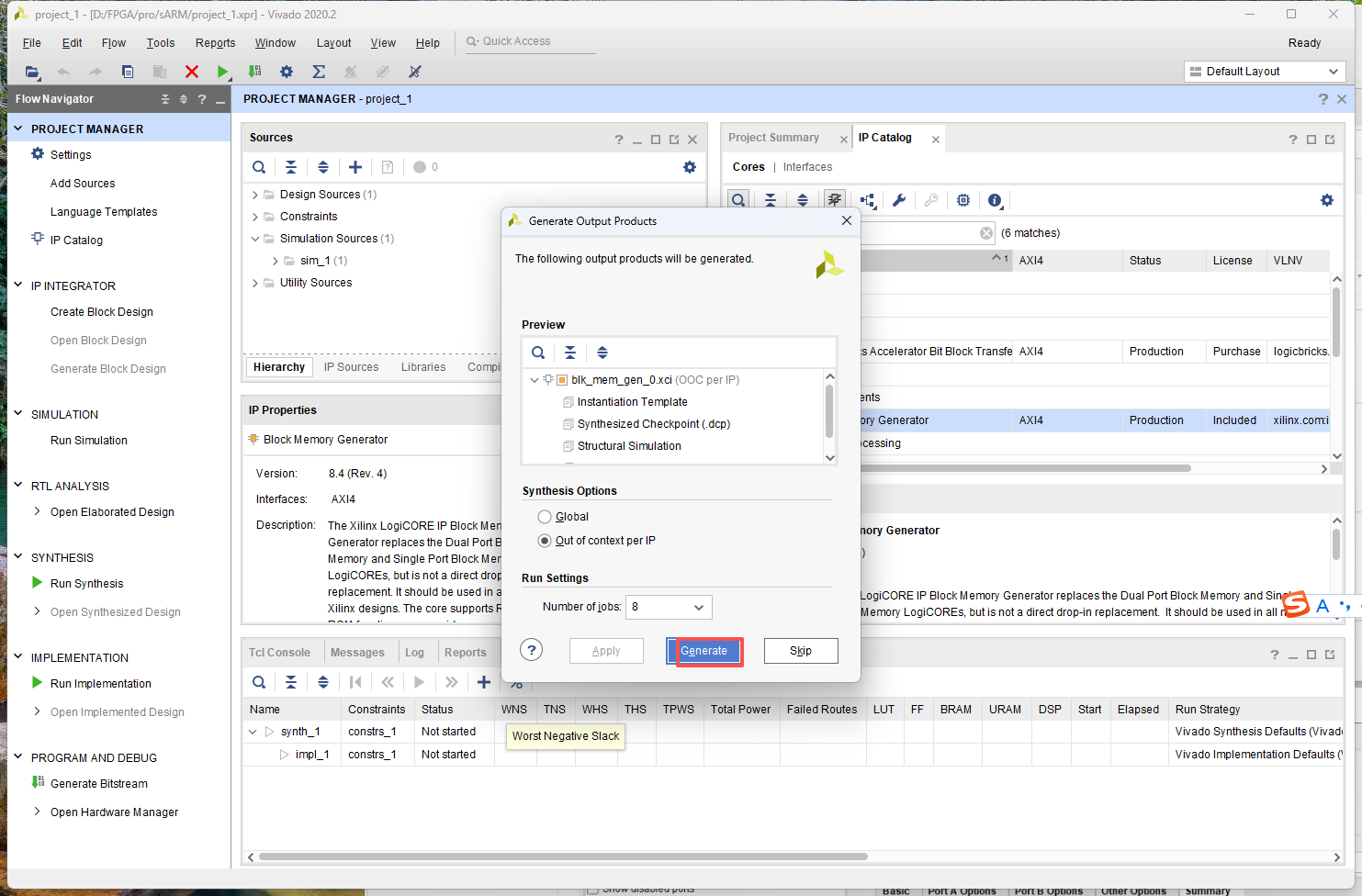

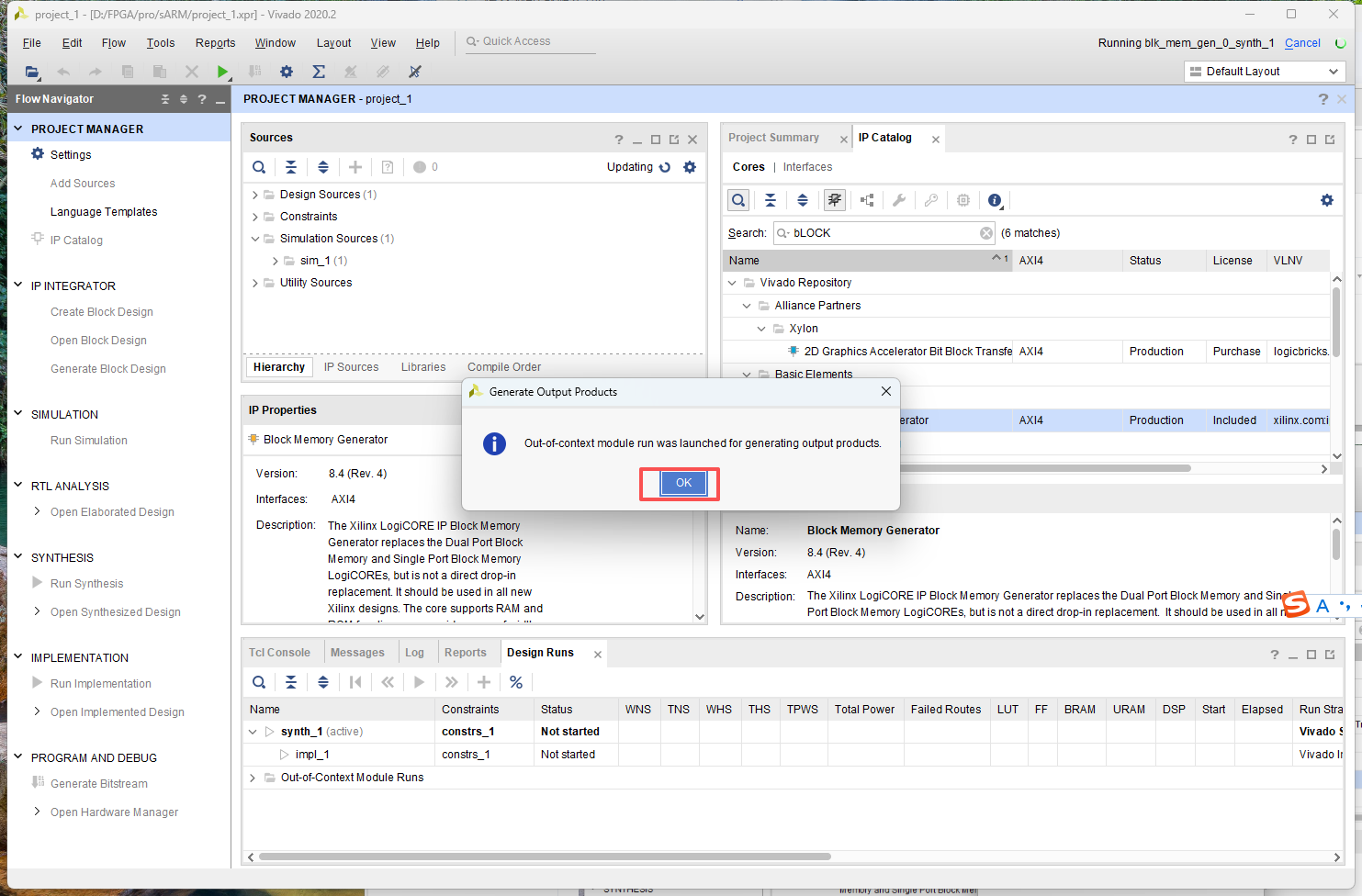

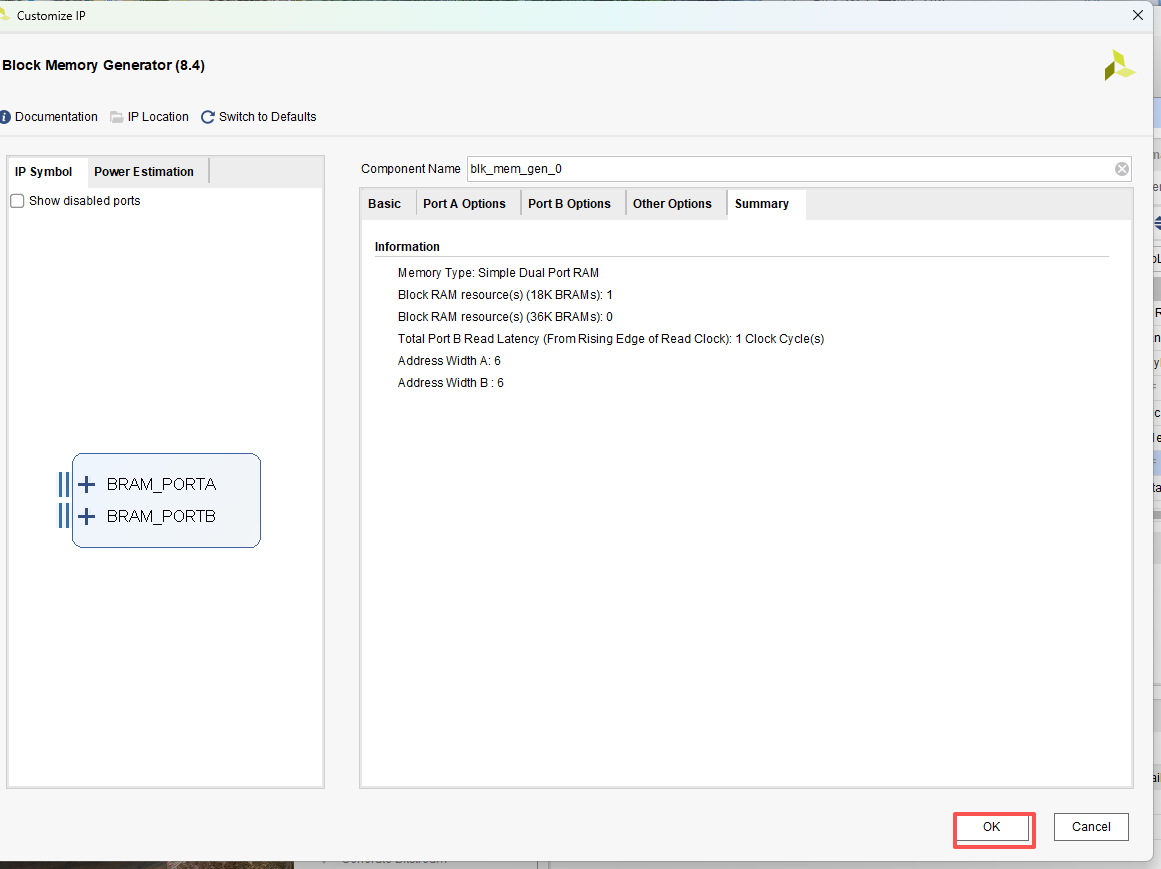

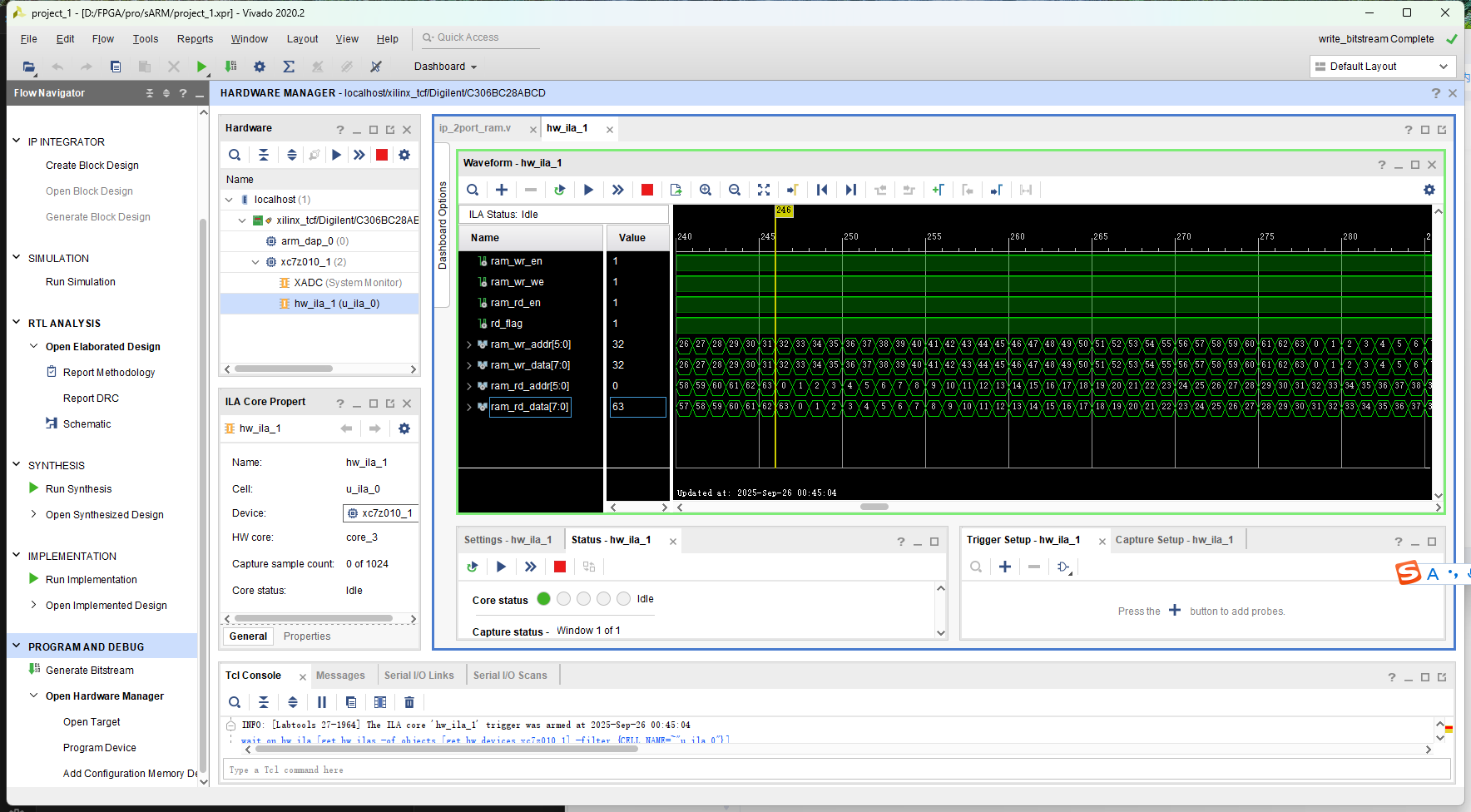

ram_wr_we 信号拉高，说明此时是对 ram 进行写操作。ram_wr_we 信号拉高之后，地址
和数据都是从 0 开始累加，
当 ram 地址为 0 时，写入的数据也是 0；当 ram 地址为 1 时，写入的数据
也是 1。当地址为 32 时，读启动信号（rd_flag）被拉高，此时将读端口使能，开始读出 ram 中的数据，这
里大家可能会有一个疑惑，明明我们代码中是在写地址计数到 31 的时候给 rd_flag 赋值为 1（即拉高）的，
但是仿真结果为什么是在 32 的时候才拉高呢？这是因为在时序逻辑中，rd_flag 的赋值是在写地址计数到 31
时的下一个时钟信号的上升沿完成的，所以我们在仿真中看到的结果就是在写地址为 32 时，rd_flag 才被拉
高
