从“四条路”到“四步曲”：Vivado 时序约束的完整作战地图
一、4 种时序路径——告诉工具“我要看哪里”
当你学会四种时序约束，再看这张图的大概和细节，如果看懂了没有个线和箭头，时序约束你就学会了!!!
- 帮助理解的关键1：必须理解三个关键字：时序路径都有起点、终点、约束命令

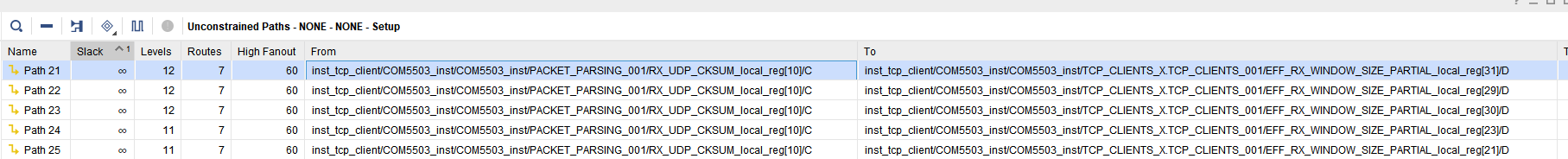

- 帮助理解的关键2：时序路径的起点大多为时钟端口而不是输出端口，也就是时序路径是从上一个触发器的C端开头，再到下一个触发器的D端，这是一条路径。在vivado软件分析时序时，也是如此设定的，看vivado时序报告中的路径尾部（起点和终点）,是C->D或者是C->R，具体路径具体分析。主要搞清楚这个起点一般是时钟C
- 后面的时序路径分析都是基于上面两个关键，后面的分析都要带入

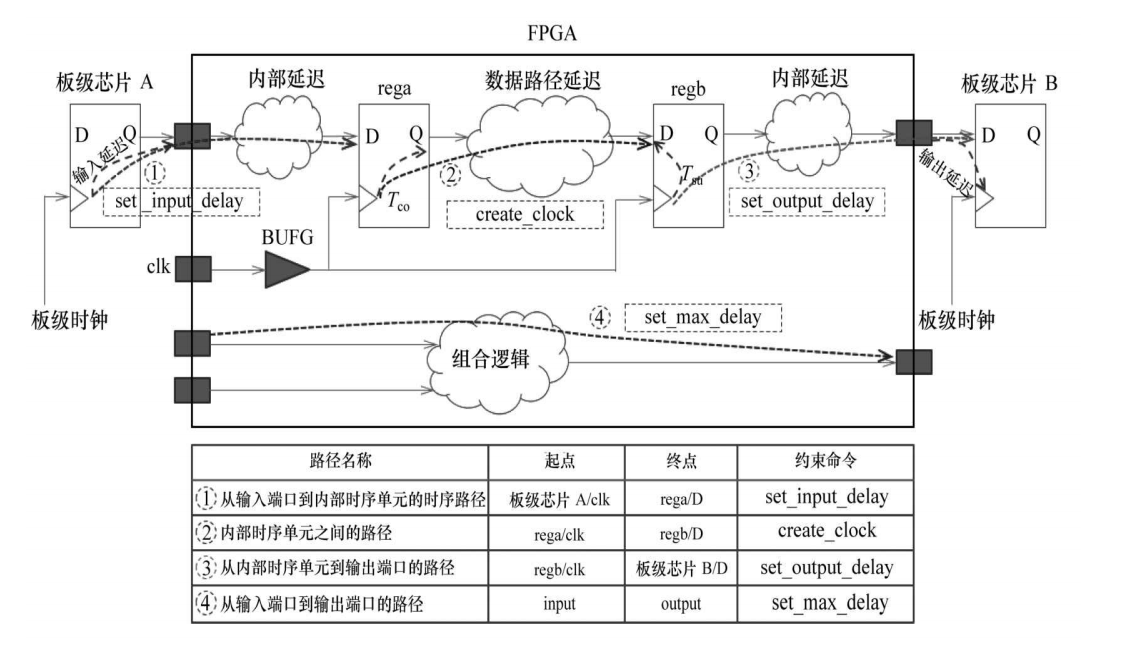

| 路径名称 | 真实物理轨迹 | 工具视角起点→终点 | 必须回答的时序问题 | 对应 XDC 命令 |
|---|---|---|---|---|
| ① 输入→内部 | 板级芯片→PCB 走线→FPGA 引脚→第一级寄存器 | clk port(external) → reg/D | “数据比时钟晚到多久？” | set_input_delay |
| ② 内部→内部 | 寄存器→组合逻辑→寄存器 | reg/CLK → reg/D | “一个时钟周期内能不能算完？” | create_clock 周期约束 |
| ③ 内部→输出 | 末级寄存器→引脚→PCB→下游芯片 | reg/CLK → output port | “数据离开 FPGA 多久后有效？” | set_output_delay |
| ④ 输入→输出 | 纯组合：引脚→组合逻辑→引脚 | input port → output port | “横穿 FPGA 的组合延迟上限？” | set_max_delay |
记忆口诀：“进-游-出-穿”
数据从板级“进”来→芯片内部“游”走→“出”口离开→也可能直接“穿”堂过。
二、4 个步骤完成时序约束

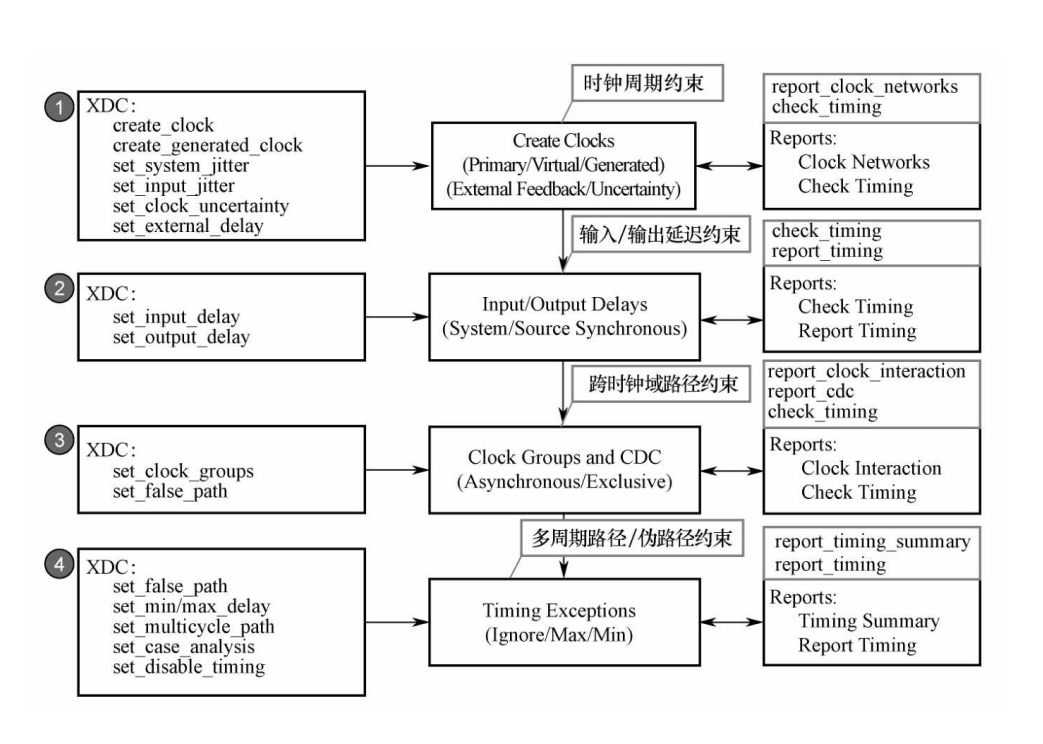

- 第1步针对片内时序路径。时钟周期约束即可覆盖这些路径。这些时钟包括从全局时钟引脚进入的时钟、MMCM/PLL生成的时钟、高速收发器提供的时钟，以 及用户逻辑生成的时钟。
- 第2步针对输入/输出延迟约束，可能会涉及虚拟时钟。
- 第3步针对跨时钟域路径约束。
- 第4步针对多周期路径/伪路径约束。
- Xilinx建议采用Constraints Wizard创建约束
- 通 过report_clock_networks或check_timing等命令验证约束是否已经生效
