基于腾讯云的物联网导盲助手设计与实现(论文+源码)

2.1系统方案设计

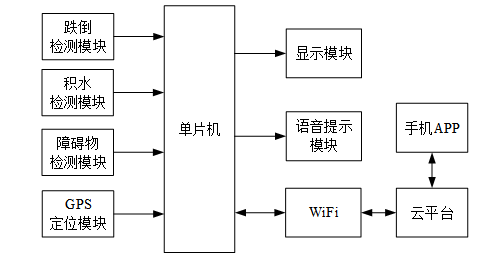

根据系统功能的设计要求，展开基于腾讯云的物联网导盲助手设计。如图2-1所示为系统总体设计框图。系统采用STM32单片机作为系统主控核心，通过红外传感器检测是否有障碍物，水滴传感器检测是否有积水，如果有障碍物或者积水则进行语音报警提示，通过ADX345陀螺仪传感器检测盲人是否跌倒，如果跌倒则报警提示，并具有GPS定位功能，将盲人当前的GPS等坐标信息通过WiFi传输到云平台，方便监护人实现远程监控，并通过OLED液晶显示相应的状态信息。

STM32单片机：作为系统的主控核心，负责整体的控制和协调。通过接收各传感器的数据，判断是否需要触发报警提示或GPS信息传输，并控制OLED液晶显示相应状态信息。

红外传感器：用于检测行进路径上是否存在障碍物，如人或物体。一旦检测到障碍物，触发系统进行语音报警提示，提醒盲人注意。

水滴传感器：检测地面是否有积水，如果存在积水，则触发系统进行语音报警，以避免盲人滑倒。

ADX345陀螺仪传感器：用于检测盲人是否跌倒。一旦检测到跌倒情况，系统将触发报警提示，提醒监护人注意可能发生的意外情况。

GPS模块：用于获取盲人当前的位置信息，并将GPS坐标数据通过WiFi传输到云平台。这样，监护人可以通过远程监控实时了解盲人的位置情况。

WiFi模块：用于将盲人的GPS坐标信息传输到云平台，实现远程监控功能，让监护人随时了解盲人的行动轨迹。

OLED液晶屏：用于显示系统的状态信息，包括警报提示、GPS定位信息等，为盲人提供直观的反馈和指导。
