STM32H743-ARM例程14-FATFS

实验平台

硬件：银杏科技GT7000双核心开发板-ARM-STM32H743XIH6，银杏科技iToolXE仿真器
软件：最新版本STM32CubeH7固件库，STM32CubeMX v6.10.0，开发板环境MDK v5.35，串口工具putty

FATFS

  上一个章节我们介绍了SD卡，并且对SD卡进行了简单的识别和读写测试，对于这种直接进行SD卡的操作，在实际应用是不理想的，使用起来十分不方便，所以本章我们引入FATFS这个软件工具，通过FATFS我们可以像电脑一样用文件的形式管理SD卡，让SD卡使用起来更加方便。
  本章实验我们通过FATFS文件系统，在STM32上实现文件管理功能，对SD卡进行读写文件操作。

FATFS介绍

  FATFS（File Allocation Table File System）是专为小型嵌入式系统设计的通用FAT文件系统模块，完全采用标准C语言编写，具有硬件平台无关性‌。可移植到8051、PIC、AVR、ARM等多种单片机，仅需修改磁盘I/O层即可适配不同硬件‌。它支持FAT12、FAT16、FAT32，及exFAT格式，适用于SD卡、U盘等存储介质的管理‌；有独立的缓冲区，可以对多个文件进行读/写，并特别对8位单片机和16位单片机做了优化。
FATFS特点：

• 可跨平台移植
• 同时挂载多个存储设备（如 SD 卡 + NAND Flash）
• 支持线程安全操作（如 FreeRTOS、RT-Thread）
• 代码量精简，ROM/RAM 占用低
• 长文件名支持‌：可选 Unicode（UTF-16）或 ANSI 编码
• 支持多扇区读写，提升大文件操作效率
• 支持不同大小的扇区，扇区大小可以是512字节、1024字节、2048字节或4096字节
• 最小卷大小：128个扇区
• 最大卷大小：FAT中是4G个扇区，exFAT中几乎是无限制的
• 最大单个文件大小：FAT卷中是4GB，exFAT中几乎是无限制的
• 簇大小限制：FAT卷中一个簇最大128个扇区，exFAT卷中是16MB

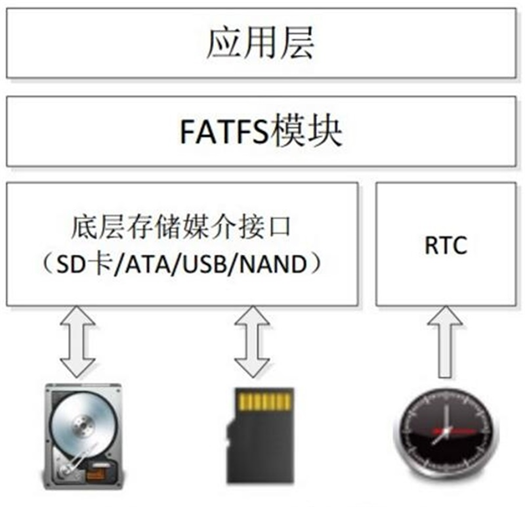

FATFS模块的层次结构

(1) 底层接口：
  包括存储媒介读/写接口（disk I/O）和供给文件创建修改时间的实时时钟，需要我们根据平台和存储介质编写移植代码。
(2) 中间层FATFS模块：
  实现了FAT 文件读/写协议。FATFS模块提供的是ff.c和ff.h，除有必要，使用者一般不用修改使用时将头文件直接包含进去即可。
(3) 最顶层是应用层：
  使用者无需理会FATFS的内部结构和复杂的FAT协议，只需要调用FATFS模块提供给用户的一系列应用接口函数，如f_open；f_read，f_write 和f_close等，就可以像在PC上读/写文件那样简单。

文件系统

  FAT（File Allocation Table）文件系统是一种广泛应用于存储设备（如U盘、SD卡、硬盘等）的文件系统架构，最早由微软开发并用于DOS和Windows系统。FAT 文件系统的核心是 ‌文件分配表（FAT）‌，用于记录文件在存储设备上的分布情况。
  发展至今，FAT文件系统有：FAT12、FAT16和FAT32。FAT16的单个分区容量不能超过2GB；FAT32的单个分区容量不能超过2TB，单个文件大小不能超过4GB。FAT文件系统是向后兼容的，即FAT32兼容FAT16和FAT12。
  ‌exFAT‌（Extended File Allocation Table，扩展文件分配表）是微软在2006年推出的一种现代文件系统，专为‌大容量存储设备‌（如U盘、SD卡、SSD等）设计，旨在解决FAT32的局限性（如4GB单文件限制）。广泛用于嵌入式系统、消费电子产品和固态存储设备中。

FAT卷

  F‌AT文件系统可以称为一个逻辑卷或者逻辑驱动器，例如计算机上的C盘、D盘。一个卷又包括三个或四个区域，每个区域占用1个或多个扇区。排列如下：

• 保留区域，用于存储卷的配置数据。
• FAT区域，用于存储数据区的分配表。
• 根目录区域，在FAT32卷上没有这个区域。
• 数据区域，存储文件和目录的内容。

扇区

  ‌扇区存储设备的最小‌物理存储单元‌，通常由‌512字节‌（传统）或‌4KB‌（现代高级格式化）组成。FATFS支持512字节、1024字节、2048字节和4096字节等几种大小的扇区。存储数据的基本单位，文件系统（如FAT、NTFS）通过管理扇区来读写文件。类似于书本的“页”，操作系统按页（扇区）读取数据。文件系统通过簇管理扇区。

簇

  ‌‌簇（Cluster）‌ 是文件系统（如FAT、NTFS、ext4等）管理存储设备的‌最小逻辑存储单元‌，由一个或多个‌扇区（Sector）‌组成。文件系统通过簇来分配磁盘空间，避免直接操作扇区（提高效率）。扇区‌ = 书本的“页”（物理最小单位）。簇‌ = 章节（文件系统管理的最小单位）。
  ‌‌簇大小影响空间利用率和性能‌：

• 小簇 → 适合小文件，减少浪费。
• 大簇 → 适合大文件，提升速度。

  ‌‌FAT的具体类型如下。

• FAT12卷，簇的个数≤4085。
• FAT16卷，4086≤簇的个数≤65525。
• FAT32卷，簇的个数≥65526。

数据存储形式

  ‌‌FAT文件系统使用的是小端字节序(little endian)，所以，如果处理器使用的是大端字节序(big endian)，那么读取FAT文件系统的文件，就需要进行字节序的转换。另外，字(word)数据也不一定是边界对齐的，所以在读写FAT文件系统的文件时，最好使用字节数组的形式，逐个字节进行读写。

FATFS的应用接口函数

  卷管理和系统配置相关函数，返回值都为FRESULT

函数名	函数功能	函数原型
f_mount	注册或注销一个卷，使用一个卷之前必须调用此函数并挂载文件系统	f_mount(FATFS* fs,const TCHAR*path,BYTE opt)
f_mkfs	在一个逻辑驱动器上创建FAT卷，也就是进行格式化	f_mkfs(const TCHAR* path,BYTE opt,DWORD au,void* work,UINT len)
f_fdisk	在一个物理驱动器上创建分区	f_fdisk(BYTE pdrv,const DWORD* szt,void* work)
f_getfree	返回一个卷上剩余簇的个数	f_getfree(const TCHARpath,DWORDnclst,FATFS**fatfs)
f_getlabel	获取一个卷的标签	f_getlabel(const TCHARpath,TCHARlabel,DWORD*vsn)
f_setlabel	设置一个卷的标签	f_setlabel(const TCHAR*label)

  FatFS对文件系统是以卷为单位进行管理的，一个卷就相当于计算机上的一个逻辑分区，如C盘和D盘。在嵌入式设备中，一般一个存储介质只有一个卷，不需要用函数f_fdisk()进行分区，例如，一个SD卡是一个卷，一个SPI-Flash存储芯片是一个卷。在FatFS中，卷的编号默认是用字符串“0:”“1:”“2:”等表示的，其中的数字表示卷的编号。
  要管理一个卷上的文件系统，首先需要用函数f_mount()注册这个卷，如果这个函数的返回值为FR_NO_FILESYSTEM，就表示卷上还没有文件系统，需要用函数f_mkfs()对卷进行格式化。注册一个卷之后，用户才能进行创建文件、打开文件、读写文件数据等操作。

  文件和目录管理相关函数，主要创建目录、删除文件、修改目录、检测文件或者目录是否存在。

函数名	函数功能	函数原型
f_stat	检查一个文件或目录是否存在	f_stat(const TCHAR* path,FILINFO* fno)
f_unlink	删除一个文件或目录	f_unlink(const TCHAR*path)
f_rename	重命名或移动一个文件或目录	f_rename(const TCHAR* path_old,const TCHAR* path_new)
f_chmod	改变一个文件或目录的属性	f_chmod(const TCHAR*path,BYTE attr,BYTE mask);
f_utime	改变一个文件或目录的时间戳	f_utime(const TCHAR* path,const FILINFO* fno)
f_mkdir	创建一个新的目录	f_mkdir(const TCHAR*path);
f_chdir	改变当前工作目录	f_chdir(const TCHAR*path);
f_chdrive	改变当前驱动器	f_chdrive(const TCHAR*path)
f_getcwd	获取当前驱动器的当前工作目录	f_getcwd(TCHAR*buff,UINT len)

  文件访问相关函数，打开文件、读写数据、关闭文件等操作，这些函数与计算机上C语言访问文件的函数是类似的。

函数名	函数功能	函数原型
f_open	打开一个文件	f_open(FIL* fp,const TCHAR* path,BYTE mode)
f_close	关闭一个打开的文件	f_close(FIL*fp)
f_read	从文件读取数据	f_read(FIL* fp,void* buff,UINT btr,UINT *br)
f_write	将数据写入文件	f_write(FIL* fp,const void* buff,UINT btw,UINT*bw)
f_lseek	移动读写操作的指针	f_lseek(FIL*fp,FSIZE_t ofs)
f_truncate	截断文件	f_truncate(FIL*fp)
f_sync	将缓存的数据写入文件	f_sync(FIL*fp)
f_forward	读取数据直接传给数据流设备	f_forward(FIL* fp,UINT(* func)(const BYTE* ,UINT),UINT btf,UINT *bf)
f_expand	为文件分配连续的存储空间	f_expand(FIL*fp,FSIZE_t szf,BYTE opt)
f_gets	从文件读取一个字符串	TCHAR *f_gets(TCHAR * buff,int len,FIL * fp)
f_putc	向文件写入一个字符	int f_putc(TCHAR c,FIL*fp);
f_puts	向文件写入一个字符串	intf puts(const TCHAR *str,FIL *cp)
f_printf	用格式写入字符串	int f_printf(FIL*fp,const TCHAR *str,…);
f_tell	获取当前的读写指针	#define f_tell(fp) ((fp)->fptr)
f_eof	检测是否到文件尾端	#define f_eof(fp) (int)(fp)->fptr == (fp)->obj.objsize))
f_size	获取文件大小，单位：字节	#define f_size(fp) (fp)->obj.objsize)
f_error	检测是否有错误，返回0表示无错误	#define f_error(fp) (fp)->err)

STM32CubeMX生成工程

我们参考前面章节STM32H743-结合CubeMX新建HAL库MDK工程，打开CubeMX软件，重复步骤不再展示，我们来看配置FATFS部分如下图所示：

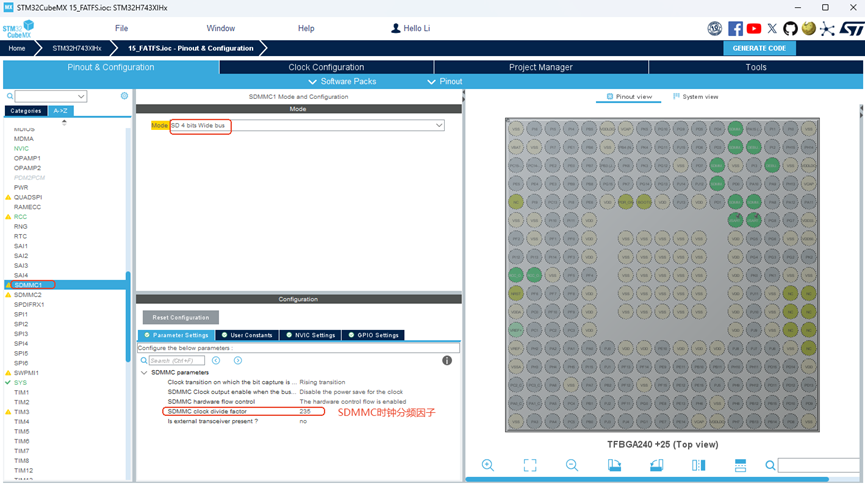

SDMMC配置：

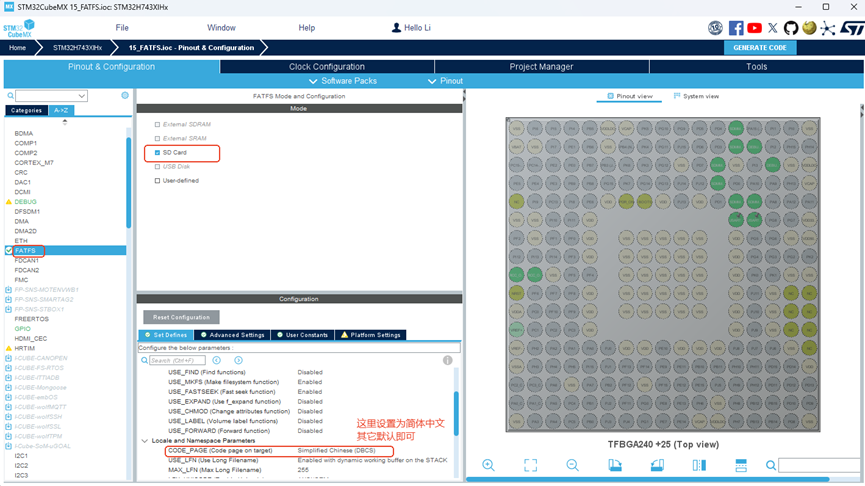

配置FATFS：

实验代码

1. 主函数

int main(void)
{HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_SDMMC1_SD_Init();MX_USART6_UART_Init();MX_FATFS_Init();uart6.printf("\033[1;32;40m"); uart6.printf("\r\n ****** FatFs Example ****** \r\n \r\n");// 在外部 SD 卡挂载文件系统，文件系统挂载时会对 SD 卡初始化// note:必须先要保证SD卡正常拥有FAT文件系统，如果没有会失败。f_res = f_mount(&fs, "0:", 1);/*----------------------- 格式化测试 ---------------------------*/uart6.printf("\r\n ****** Register the file system object to the FatFs module ****** \r\n");/* 如果没有文件系统就格式化创建创建文件系统 */if(f_res == FR_NO_FILESYSTEM){uart6.printf("The SD card does not yet have a file system and is about to be formatted... \r\n");/* 格式化 */f_res = f_mkfs("0:", 0, 4096, work_buffer, sizeof(work_buffer));if(f_res == FR_OK){uart6.printf("The SD card successfully formatted the file system\r\n");/* 格式化后，先取消挂载 */f_res = f_mount(NULL, "0:", 1);/* 重新挂载 */f_res = f_mount(&fs, "0:", 1);}else{uart6.printf("The format failed\r\n");while(1);}}else if(f_res != FR_OK){uart6.printf(" mount error : %d \r\n", f_res);while(1);}else{uart6.printf(" mount sucess!!! \r\n");}/*----------------------- 文件系统测试：写测试 -----------------------------*//* 打开文件，如果文件不存在则创建它 */uart6.printf("\r\n ****** Create and Open new text file objects with write access ****** \r\n");f_res = f_open(&file, "0:FatFs STM32cube.txt", FA_CREATE_ALWAYS | FA_WRITE);if(f_res == FR_OK){uart6.printf(" open file sucess!!! \r\n");/* 将指定存储区内容写入到文件内 */uart6.printf("\r\n****** Write data to the text files ******\r\n");f_res = f_write(&file, WriteBuffer, sizeof(WriteBuffer), &fnum);if(f_res == FR_OK){uart6.printf(" write file sucess!!! (%d)\n", fnum);uart6.printf(" write Data : %s\r\n", WriteBuffer);}else{uart6.printf(" write file error : %d\r\n", f_res);}/* 不再读写，关闭文件 */f_close(&file);}else{uart6.printf(" open file error : %d\r\n", f_res);}/*------------------- 文件系统测试：读测试 ------------------------------------*/uart6.printf("\r\n****** Read data from the text files ******\r\n");f_res = f_open(&file, "0:FatFs STM32cube.txt", FA_OPEN_EXISTING | FA_READ);if(f_res == FR_OK){uart6.printf(" open file sucess!!! \r\n");f_res = f_read(&file, ReadBuffer, sizeof(ReadBuffer), &fnum);if(f_res == FR_OK){uart6.printf("read sucess!!! (%d)\n", fnum);uart6.printf("read Data : %s\r\n", ReadBuffer);}else{uart6.printf(" read error!!! %d\r\n", f_res);}}else{uart6.printf(" open file error : %d\r\n", f_res);}/* 不再读写，关闭文件 */f_close(&file);/* 不再使用文件系统，取消挂载文件系统 */f_mount(NULL, "0:", 1);/* 操作完成，停机 */while (1){}
}

实验现象

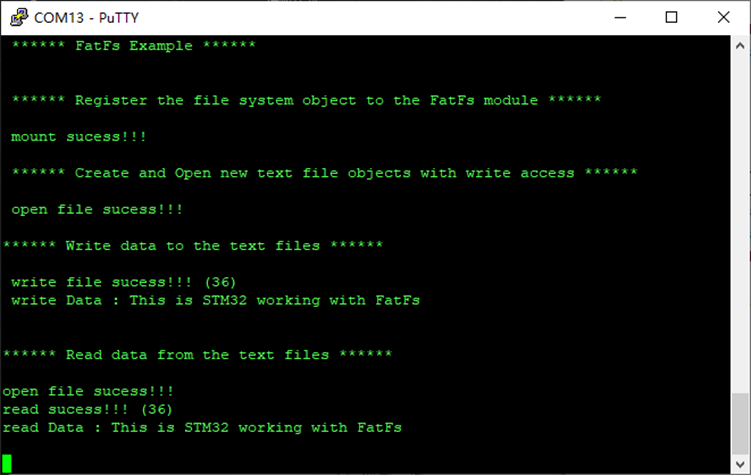

我们在GT7000开发板上插入SD卡后运行程序，通过putty串口工具可以看到如下打印信息，并且在SD卡中创建并写入输入到文件中。
