Docker 镜像结构详解

一、Docker 镜像与容器关系

1.1 镜像与容器的本质

Docker镜像是Docker容器运行的基础，没有Docker镜像，就不可能有Docker容器，这也是Docker的设计原则之一

Docker 镜像：

静态的模板文件
提供容器运行所需的文件系统
不包含操作系统内核
包含应用程序所需的一切代码、二进制文件、依赖项

Docker 容器：

动态的运行实例
一个或多个运行中的进程
具有资源隔离特性（进程、网络、文件系统）
基于镜像创建，包含可写层

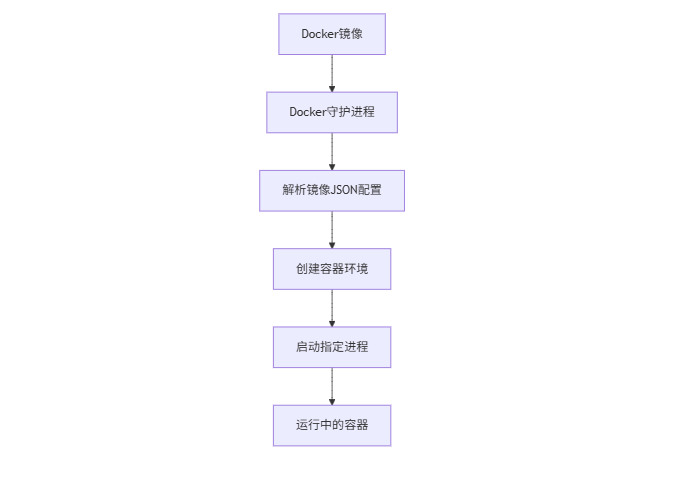

1.2 静态到动态的转化过程

请添加图片描述

转化关键：

Docker 守护进程负责转化工作
通过解析镜像的 JSON 文件获取运行配置
为容器配置环境变量、启动命令等
容器运行后，镜像主要提供文件系统支持

二、镜像的分层结构

2.1 Base 镜像基础

Base 镜像特点：

不依赖其他镜像，从 scratch 构建
作为其他镜像的基础进行扩展
通常是各种 Linux 发行版镜像

Linux 镜像架构：

用户空间
├── rootfs (不同发行版的区别)
│   ├── /dev, /bin, /usr, /etc
│   └── 服务管理、软件包管理
└── 内核空间└── 使用 Docker host 的 kernel

2.2 分层结构原理

镜像构建示例：

FROM centos:7
RUN mkdir /galaxy
RUN touch /galaxy/cy
CMD ["/bin/bash"]

对应的分层结构：

┌─────────────────┐
│   touch /galaxy/cy  │ ← 新增文件层
├─────────────────┤
│   mkdir /galaxy    │ ← 创建目录层
├─────────────────┤
│   CentOS:7        │ ← 基础镜像层
├─────────────────┤
│  Docker Host Kernel │ ← 宿主机内核
└─────────────────┘

2.3 容器层与镜像层

运行时结构：

┌─────────────────┐
│   容器层 (可写)    │ ← 运行时的修改
├─────────────────┤
│   touch /galaxy/cy  │ ← 镜像层 (只读)
├─────────────────┤
│   mkdir /galaxy    │ ← 镜像层 (只读)
├─────────────────┤
│   CentOS:7        │ ← 基础镜像层 (只读)
├─────────────────┤
│  Docker Host      │ ← 宿主机
└─────────────────┘

关键特性：

所有镜像层联合组成统一文件系统
上层文件覆盖下层同名文件
容器层保存运行时的所有修改
写时复制（Copy-on-Write）机制

三、Dockerfile 详解

3.1 镜像构建方法

三种构建方式：

docker commit（不推荐）

1. 创建并配置基础容器

# 基于 centos:7 创建交互式容器
[root@hrz3 ~]# docker run --name hrz -it centos:7 /bin/bash# 在容器内创建目录和文件
[root@7ae507f58e0f /]# mkdir aaaa
[root@7ae507f58e0f /]# cd aaaa
[root@7ae507f58e0f aaaa]# touch abcd.txt
[root@7ae507f58e0f aaaa]# exit

2. 提交容器为镜像

# 将修改后的容器提交为新镜像
[root@hrz3 ~]# docker commit hrz centoshrz:7
sha256:74cb59159d2e5f29b5554b9fd71c5eee7c5017f9b5548f610c15d98aad311ea6# 验证新镜像
[root@hrz3 ~]# docker images | grep centos
centoshrz    7         74cb59159d2e   2 minutes ago   204MB
centos       test      5e14f5bc8917   4 hours ago     204MB
centos       7         eeb6ee3f44bd   4 years ago     204MB

3. 测试新镜像

# 使用新镜像创建容器并验证文件
[root@hrz3 ~]# docker run --name hrz2 -it centoshrz:7
[root@5f5e88af87e2 /]# ls
aaaa  anaconda-post.log  bin  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var
[root@5f5e88af87e2 /]# cd aaaa
[root@5f5e88af87e2 aaaa]# ls
abcd.txt

4. 查看镜像历史

发现无法查看新加的内容创建过程

[root@hrz3 ~]# docker history centoshrz:7
IMAGE          CREATED          CREATED BY                                      SIZE      COMMENT
74cb59159d2e   18 minutes ago   /bin/bash                                       87B
eeb6ee3f44bd   4 years ago      /bin/sh -c #(nop)  CMD ["/bin/bash"]            0B
<missing>      4 years ago      /bin/sh -c #(nop)  LABEL org.label-schema.sc…   0B
<missing>      4 years ago      /bin/sh -c #(nop) ADD file:b3ebbe8bd304723d4…   204MB

Docker Commit 方式的问题分析

构建过程不透明
- 无法追溯镜像的具体构建步骤
- 隐藏了在容器内执行的操作
安全风险
- 可能包含敏感信息或恶意代码
- 无法进行安全审计
可重复性差
- 手工操作容易出错
- 难以保证多次构建结果一致
镜像臃肿
- 可能包含不必要的临时文件和缓存

基于本地模板导入

用户可以直接从一个操作系统模板文件导入一个镜像，主要使用 docker [container] import 命令。命令格式为 docker [image] import [OPTIONS] file|URL|-[REPOSITORY[:TAG]] ，要直接导入一个镜像，可以使用 OpenVZ 提供的模板来创建，或者用其他已导入的镜像模板来创建。OpenVZ 模板的下载地址为 http://openvz.org/Download/templates/precreated。
如：下载了 ubuntu:12.04 的模板压缩包，之后使用以下命令导入即可

[root@hrz3 ~]# ls
ubuntu-12.04-x86-minimal.tar.gz
[root@hrz3 ~]# cat ubuntu-12.04-x86-minimal.tar.gz | docker import - ubuntu:12.04
sha256:097cc8c9ac3da9741c8e5c651c8178d867d056cd5267be4e05d3a3d9225f3e50
[root@hrz3 ~]# docker images
REPOSITORY   TAG       IMAGE ID       CREATED             SIZE
ubuntu       12.04     097cc8c9ac3d   31 seconds ago      146MB
[root@hrz3 ~]# docker history  ubuntu:12.04
IMAGE          CREATED         CREATED BY   SIZE      COMMENT
097cc8c9ac3d   4 minutes ago                146MB     Imported from -

但也不建议使用和Docker Commit一样构建过程不透明无法追溯镜像的具体构建步骤，隐藏了在容器内执行的操作安全风险，可能包含敏感信息或恶意代码无法进行安全审计

Dockerfile 构建（推荐）

Dockerfile 文件结构

基本格式：

# 1. 基础镜像信息
FROM centos:7# 2. 维护者信息
MAINTAINER user@example.com# 3. 镜像操作指令
RUN yum install -y httpd
EXPOSE 80# 4. 容器启动指令
CMD ["/bin/bash"]

Dockerfile 指令详解

1、FROM - 指定基础镜像

1、FROM指令必须为Dockerfile文件开篇的第一个非注释行，用于指定构建镜像所使用的基础镜像，后续的指令运行都要依靠此基础镜像所提供的的环境。实际使用中，如果没有指定仓库，docker build会先从本机查找是否有此基础镜像，如果没有会默认去Docker Hub Registry上拉取，再找不到就会报错，格式如下。

# 基础格式
FROM <仓库>[:<标签>]
FROM <仓库>@<哈希值># 实际示例
FROM ubuntu:20.04                    # 完整系统
FROM python:3.9-slim                 # 精简版本
FROM node:18-alpine                  # 最小化镜像
FROM nginx:1.21 AS web-server        # 多阶段构建命名# 最佳实践
FROM --platform=linux/amd64 ubuntu:20.04  # 指定平台架构

#Digest：镜像的哈希码，防止镜像被冒名顶替。

2、LABEL /MAINTAINER- 元数据信息

MAINTAINER指令用于让Dockerfile的作者提供个人的信息，Dockerfile并不限制MAINTAINER指令的位置，但是建议放在FROM指令之后，在较新的Docker版本中，已经被LABEL替代，格式如下。

MAINTAINER "email@example.com"
MAINTAINER "cy@example.com"

LABEL指令用于让用户为镜像指定各种元数据（键值对的格式），格式如下。

LABEL <key>=<value> <key>=<value>
# 替代旧的 MAINTAINER 指令
LABEL maintainer="devops@company.com"
LABEL version="2.1.0"
LABEL description="生产环境API服务镜像"# 标准化标签 (Open Containers Initiative)
LABEL org.opencontainers.image.title="My Application"
LABEL org.opencontainers.image.version="2.1.0"
LABEL org.opencontainers.image.created="2024-01-01T00:00:00Z"
LABEL org.opencontainers.image.description="企业级微服务应用"
LABEL org.opencontainers.image.authors="dev-team"# 多标签合并写法（减少镜像层）
LABEL maintainer="devops@company.com" \version="2.1.0" \description="生产环境API服务"

3、COPY/ADD - 复制文件

COPY <源路径>... <目标路径>
ADD <源路径>... <目标路径>  # 支持tar和URL

COPY指令用于复制宿主机上的文件到目标镜像中，格式如下。

# 基础复制
COPY package.json ./
COPY src/ ./src/
COPY config/ ./config/# 改变文件所有权
COPY --chown=appuser:appgroup app.jar /app/# 使用通配符
COPY *.js /app/
COPY data/*.json /app/data/# 保留文件属性
COPY --chmod=755 scripts/ /app/scripts/

ADD指令跟COPY类似，不过它还支持使用tar文件和URL路径。当拷贝的源文件是tar文件时，会自动展开为一个目录并拷贝进新的镜像中；然而通过URL获取到的tar文件不会自动展开。主机可以再联网的情况下，docker build可以将网络上的某文件引用下载并打包到新的镜像中，格式如下。

# 自动解压tar文件
ADD application.tar.gz /app/# 从URL下载（注意：不会自动解压）
ADD https://example.com/file.tar.gz /tmp/# 普通文件复制（不推荐，应用COPY替代）
ADD config.yaml /app/config/

4、RUN - 执行命令

RUN指令运行于docker build过程中运行的程序，可以是任何命令。RUN指令后所执行的命令必须在FROM指令后的基础镜像中存在才行，格式如下。

RUN <命令>                    # shell格式
RUN ["可执行文件", "参数1", "参数2"]  # exec格式

例

# Shell格式（默认 /bin/sh -c）
RUN apt-get update && apt-get install -y package# Exec格式（直接执行，无shell解析）
RUN ["/bin/bash", "-c", "echo 'Building application'"]# 最佳实践：合并RUN指令，清理缓存
RUN apt-get update && \apt-get install -y \python3 \python3-pip \nginx && \apt-get clean && \rm -rf /var/lib/apt/lists/* /tmp/* /var/tmp/*# 复杂脚本执行
RUN set -eux; \apt-get update; \apt-get install -y curl; \curl -fsSL https://package.com/install.sh | sh; \apt-get remove -y curl; \apt-get autoremove -y;

5、EXPOSE - 声明端口

EXPOSE指令用于指定容器中待暴露的端口。比如容器提供的是一个https服务且需要对外提供访问，那就需要指定待暴露443端口，然后在使用此镜像启动容器时搭配-P的参数才能将待暴露的状态转换为真正暴露的状态，转换的同时443也会转换成一个随机端口，跟-p :443一个意思。EXPOSE指令可以一次指定多个端口，例如：EXPOSE 11111/udp 11112/tcp，格式如下

EXPOSE <端口>[/<协议>]
EXPOSE 80/tcp 443/udp

例

# 声明容器监听端口
EXPOSE 80
EXPOSE 443
EXPOSE 8080/tcp
EXPOSE 3000/udp# 实际映射在 docker run 时指定
# docker run -p 80:80 -p 443:443

6、ENV - 环境变量

ENV指令用于为镜像定义所需的环境变量，并可被ENV指令后面的其它指令所调用。调用格式为 $variable_name或者$ {variable_name}，使用docker run启动容器的时候加上-e的参数为variable_name赋值，可以覆盖Dockerfile中ENV指令指定的此variable_name的值。但是不会影响到Dockerfile中已经引用过此变量的文件名，格式如下。

ENV <键> <值>
ENV <键>=<值> ...
例
# 设置环境变量
ENV NODE_ENV=production
ENV APP_PORT=3000
ENV APP_HOME=/usr/src/app# 在RUN指令中使用
RUN cd $APP_HOME && npm install# 构建时覆盖
# docker build --build-arg NODE_ENV=development

7、WORKDIR - 工作目录

WORKDIR指令用于指定工作目录，可以指多个，每个WORKDIR只影响他下面的指令，直到遇见下一个WORKDIR为止。WORKDIR也可以调用由ENV指令定义的变量。，格式如下。

VOLUME ["/挂载点"]
例
# 设置工作目录（自动创建）
WORKDIR /app# 相对路径（基于前一个WORKDIR）
WORKDIR src
WORKDIR api
# 最终路径：/app/src/api

8、ARG - 构建参数

# 定义构建参数
ARG APP_VERSION=latest
ARG BUILD_NUMBER# 使用构建参数
LABEL version=$APP_VERSION
RUN echo "Building version $APP_VERSION"# 构建时传递
# docker build --build-arg APP_VERSION=2.0.0 --build-arg BUILD_NUMBER=123

9、VOLUME - 挂载点

VOLUME指令用于在镜像中创建一个挂载点目录。Volume有两种类型：绑定挂载卷和docker管理的卷。在Dockerfile中只支持Docker管理的卷，也就是说只能指定容器内的路径，不能指定宿机的路
径，格式如下。

VOLUME ["/挂载点"]
例
# 创建挂载点
VOLUME /var/lib/mysql
VOLUME /app/logs
VOLUME ["/data", "/config"]# 在运行时挂载
# docker run -v host_path:/var/lib/mysql

10、USER - 运行用户

USER用于指定docker build过程中任何RUN、CMD等指令的用户名或者UID。默认情况下容器的运行用户为root，格式如下

USER <用户名>[:<用户组>]
例
# 创建用户
RUN groupadd -r appuser && useradd -r -g appuser appuser# 切换用户
USER appuser# 指定UID/GID
USER 1000:1000

11、CMD - 默认启动命令

CMD指令用于用户指定启动容器的默认要运行的程序，也就是PID为1的进程命令，且其运行结束后容器也会终止。如果不指定，默认是bash。CMD指令指定的默认程序会被docker run命令行指定的参数所覆盖。Dockerfile中可以存在多个CMD指令，但仅最后一个生效。因为一个Docker容器只能运行一个PID为1的进程。类似于RUN指令，也可以运行任意命令或程序，但是两者的运行时间点不同。RUN指令运行在docker build的过程中，而CMD指令运行在基于新镜像启动容器时，格式如下。

# Exec格式
CMD ["nginx", "-g", "daemon off;"]# Shell格式
CMD nginx -g 'daemon off;'# 参数化启动（与ENTRYPOINT配合）
CMD ["--port", "8080", "--host", "0.0.0.0"]

12、ENTRYPOINT - 入口点

ENTRYPOINT指令类似CMD指令的功能，用于为容器指定默认运行程序。Dockerfile中可以存在多个ENTRYPOINT指令，但仅最后一个生效，与CMD区别在于，由ENTRYPOINT启动的程序不会被docker run命令行指定的参数所覆盖，而且这些命令行参数会被当做参数传递给ENTRYPOINT指令指定的程序，格式如下。

# Exec格式
ENTRYPOINT ["/app/start.sh"]# 与CMD配合使用
ENTRYPOINT ["/app/wrapper.sh"]
CMD ["--config", "/app/config.yaml"]# 可执行文件入口点
ENTRYPOINT ["java", "-jar", "/app/app.jar"]

镜像缓存机制

缓存特性：

Docker 会缓存每一层镜像
相同指令直接使用缓存层
加速后续构建过程

禁用缓存：

bash

docker build --no-cache -t 镜像名 .

查看构建历史：

bash

docker history 镜像名

实战演示

用centos容器部署http网站

[root@hrz3 ~]# vim Dockerfile
# 1. 指定基础镜像 - 使用 CentOS 7 作为基础操作系统
FROM centos:7# 2. 清理原有的 Yum 仓库配置
# 删除所有现有的仓库配置文件，为自定义仓库做准备
RUN rm -rf /etc/yum.repos.d/*# 3. 添加自定义的 Yum 仓库配置文件
# 将本地的 CentOS 7 仓库配置文件复制到容器中
ADD Centos-7.repo /etc/yum.repos.d/
# 添加 EPEL (Extra Packages for Enterprise Linux) 仓库
ADD epel-7.repo /etc/yum.repos.d/# 4. 安装 Apache HTTP 服务器 (httpd)
# -y 参数表示自动确认安装，无需手动确认
RUN yum -y install httpd# 5. 创建网站首页文件
# 在 Apache 默认网站目录创建 index.html 文件，内容为 "Hello World"
RUN echo "Hello World" > /var/www/html/index.html# 6. 声明容器运行时监听的端口
# 告诉 Docker 这个容器将在 80 端口提供服务
EXPOSE 80# 7. 设置容器启动时执行的命令
# 启动 Apache 服务器并以前台模式运行（Docker 需要前台进程）
CMD ["/usr/sbin/httpd","-D","FOREGROUND"]

[root@hrz3 ~]# docker build -t myhttpd:v2 .
# 查看所有本地镜像，确认 myhttpd:v2 镜像已成功创建
[root@hrz3 ~]# docker images
REPOSITORY   TAG       IMAGE ID       CREATED          SIZE
myhttpd      v2        4dfb77e10b6c   14 minutes ago   535MB
[root@hrz3 ~]# docker run -itd --name myhttpdv2 -P myhttpd:v2
# 查看所有容器状态
[root@hrz3 ~]# docker ps -a
CONTAINER ID   IMAGE        COMMAND                   CREATED         STATUS         PORTS                                     NAMES
c4f12e3a53a6   myhttpd:v2   "/usr/sbin/httpd -D …"   2 minutes ago   Up 2 minutes   0.0.0.0:32771->80/tcp, :::32771->80/tcp   myhttpdv2

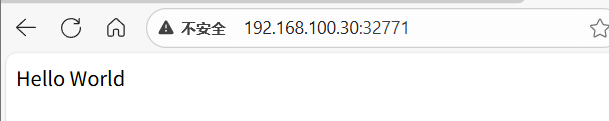

# PORTS 列显示：0.0.0.0:32771->80/tcp
# 可以通过 主机ip  http://192.168.100.30:32771 访问网站
