项目（3） - LVGL 图形用户界面（GUI）库
LVGL
常见的端侧的 UI 开发框架
- Qt：支持 C++、Python，跨平台特性好，开源
- LVGL：基于 C 语言，适用于单片机 + 嵌入式设备，开源、免费
- Winform（C#）、MFC（C++）、WPF（C#）
LVGL 是一个多用于嵌入式的图形界面开发库
动态库与静态库：
- 优势：快速完成代码编译及开发；可在看不到源代码的情况下使用库文件
- 静态库（
lib库名.a）：
- 编译时加载到程序中
- 会使代码体积增大
- 每个程序独有一份，删除静态库不影响程序运行
- 动态库（
lib库名.so）：
- 运行时加载到程序中
- 不会使代码体积增大
- 可多个程序共用一份，删除动态库会导致程序无法执行
LVGL 的移植
- 移植触摸屏驱动代码：
- 修改并更新设备树
- 编译驱动并配置系统启动后自动加载

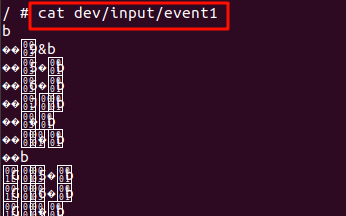

- 依赖 input 子系统生成
/dev/event1节点（精度有限）- 移植 tslib 库（生成校准文件）以产生校准后的坐标

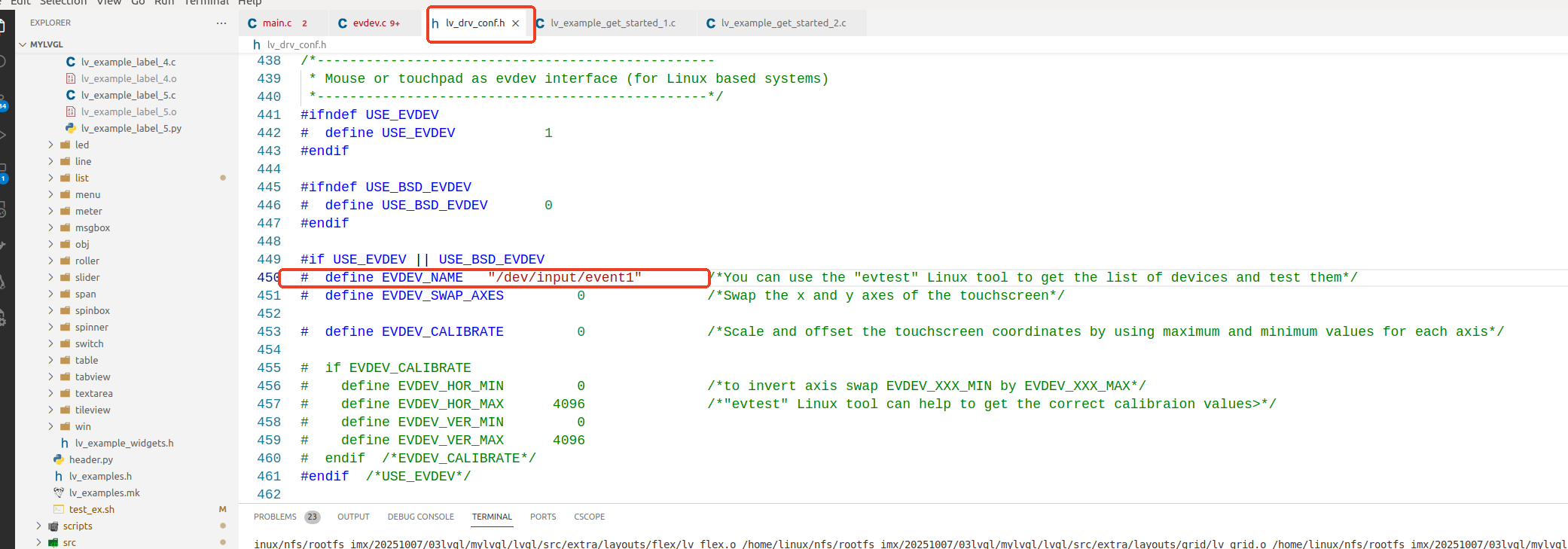

- 在 LVGL 中指定读取触摸屏坐标的节点，由 tslib 库自动校准后传递给 LVGL
- LVGL 支持按下、松开、滑动等事件
- 在 LVGL 中指定 LCD 屏幕显示节点，LVGL 基于 framebuffer 技术将显示数据写入显存完成界面显示
- 移植需完成的工作：
- LCD 驱动：静态编译到 zImage 中
- 触摸屏驱动：动态编译为
gt9147.ko文件，需配置开机自启动（通过insmod加载到系统）- 移植 tslib 库
- 适配 LVGL 代码
- 编写 LVGL 代码（设计 UI 界面）
- 编译 LVGL 代码
- 将编译后的程序放入开发板中执行
LVGL 的界面开发
一、LVGL
LVGL9.4文档：
https://docs.lvgl.io/master/intro/getting_started/
LVGL（全称 Light and Versatile Graphics Library，意为 “轻量且通用的图形库”）是一款开源的嵌入式图形用户界面（GUI）库，主要用于为资源受限的嵌入式设备（如微控制器、嵌入式系统）构建美观、交互丰富的图形界面。
1.核心特点：
-
轻量级与高效性设计上针对嵌入式场景优化，内存占用低（最低仅需数十 KB RAM 和 Flash），可在性能有限的硬件（如 STM32、ESP32 等单片机）上流畅运行。
-
跨平台兼容性不依赖特定硬件，支持多种处理器架构（ARM、RISC-V、x86 等）和操作系统（FreeRTOS、Linux、裸机系统等），也可在 PC 端通过模拟器开发。
-
丰富的 UI 组件内置大量现成的界面元素，如按钮、滑块、图表、列表、进度条、菜单等，且支持自定义样式（颜色、字体、动画等），便于快速搭建个性化界面。
-
强大的交互能力支持触摸、按键、鼠标等多种输入设备，提供平滑的动画效果（过渡、缩放、旋转等），提升用户体验。
-
开源与活跃社区基于 MIT 许可证开源，可免费商用；社区活跃，文档完善，开发者可获取丰富的示例和技术支持。
2.适用场景：
LVGL 广泛应用于需要图形界面的嵌入式设备，例如：
- 智能手表、手环等可穿戴设备
- 家电控制面板（如洗衣机、冰箱）
- 车载系统、导航设备
- 工业控制终端、医疗设备
- 物联网（IoT）设备的本地交互界面
3. 与framebuffer关系
framebuffer作为LVGL的底层基础，二者有紧密的关系
framebuffer：是Linux系统提供的一块内存区域，直接对应屏幕像素。它提供了画点、画线等最基础的绘图能力，相当于一张“画布”
LVGL：是一个高级的图形库，建立在framebuffer(或其他显示驱动)上，提供按钮、标签、滑块等现成的UI组件和动画效果，通过调用framebuffer接口将图像显示到屏幕上
二、LVGL移植
可在此查看相关步骤

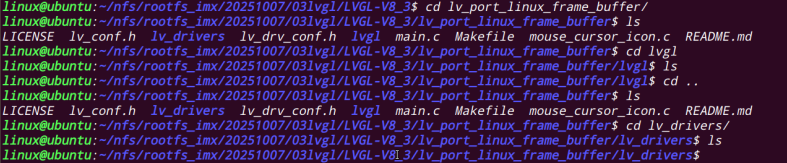

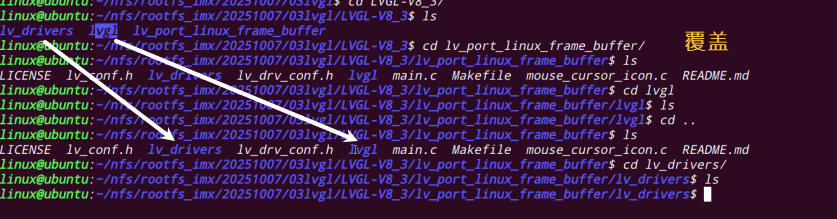

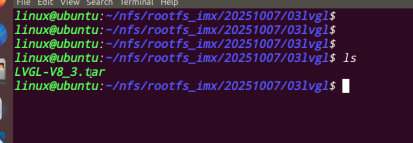

解压LVGL-V8_3.tar
LVGL框架 用于移植的模板
lvgl库的核心 图形库的核心代码 (控件)
相关驱动
1、 相关函数

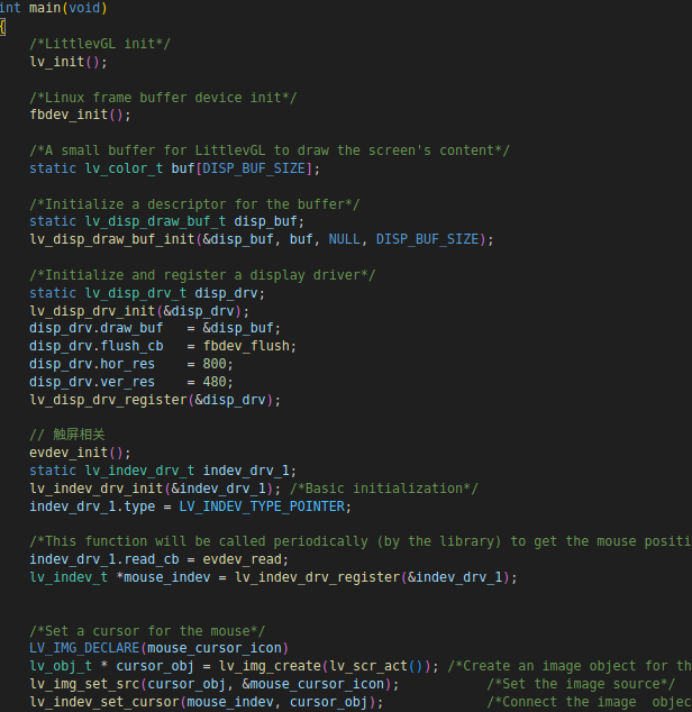

1. main.c

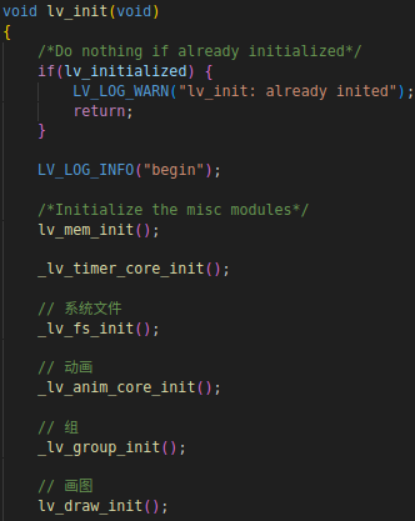

2. lv_init

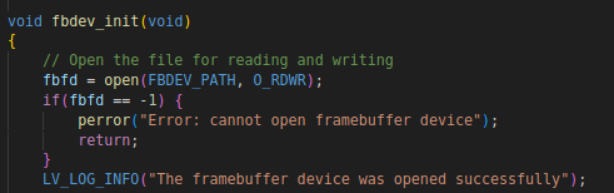

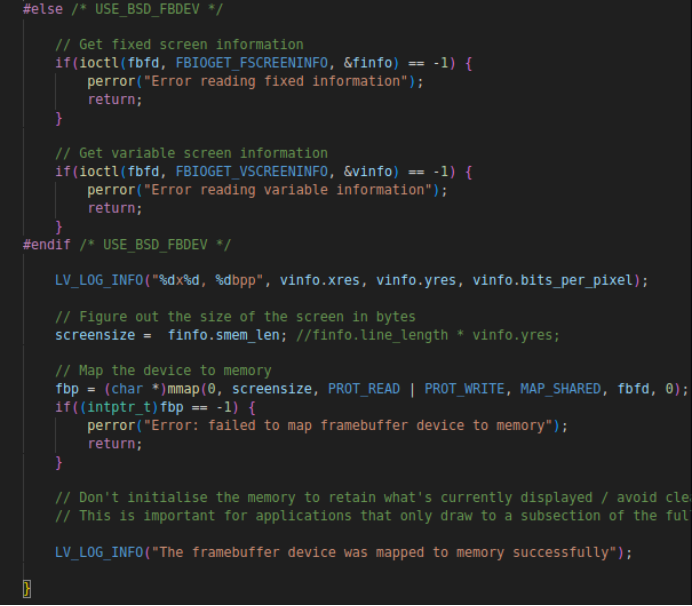

3. fbdev_init
3. 修改参数
接口选择：800 * 480 色深：RGB888
打开二维码：
4. 快捷操作
ctrl + f 查找
ctrl+d 复制光标所在行插入到下一行

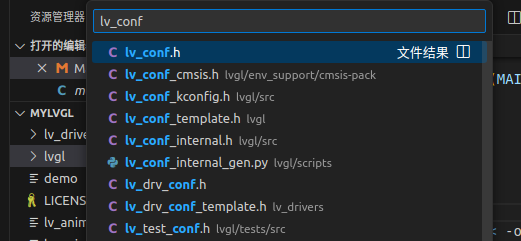

ctrl+p 通过文件名查找

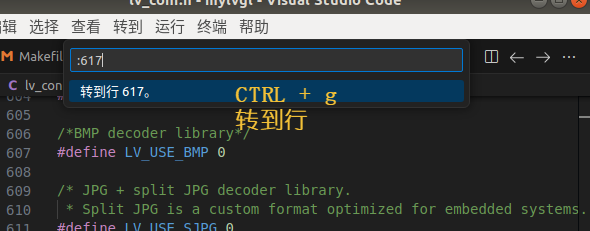

ctrl+g 跳转到指定行

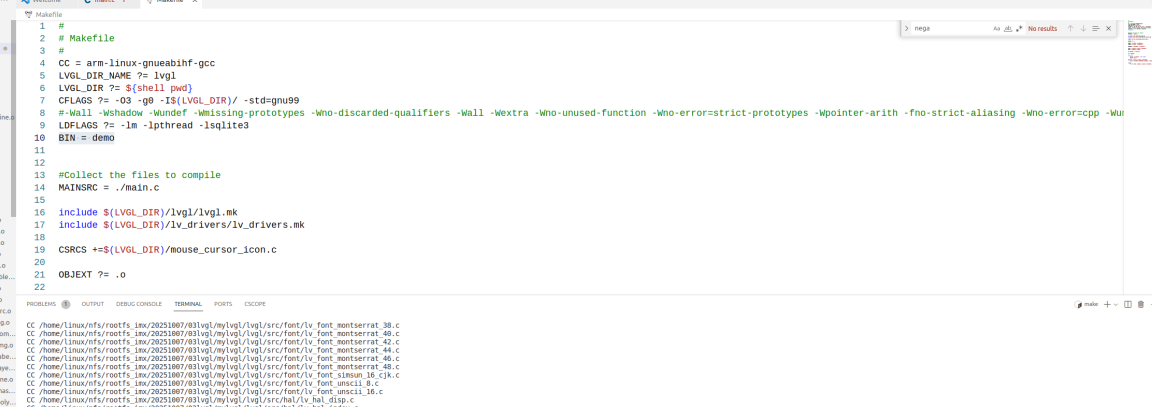

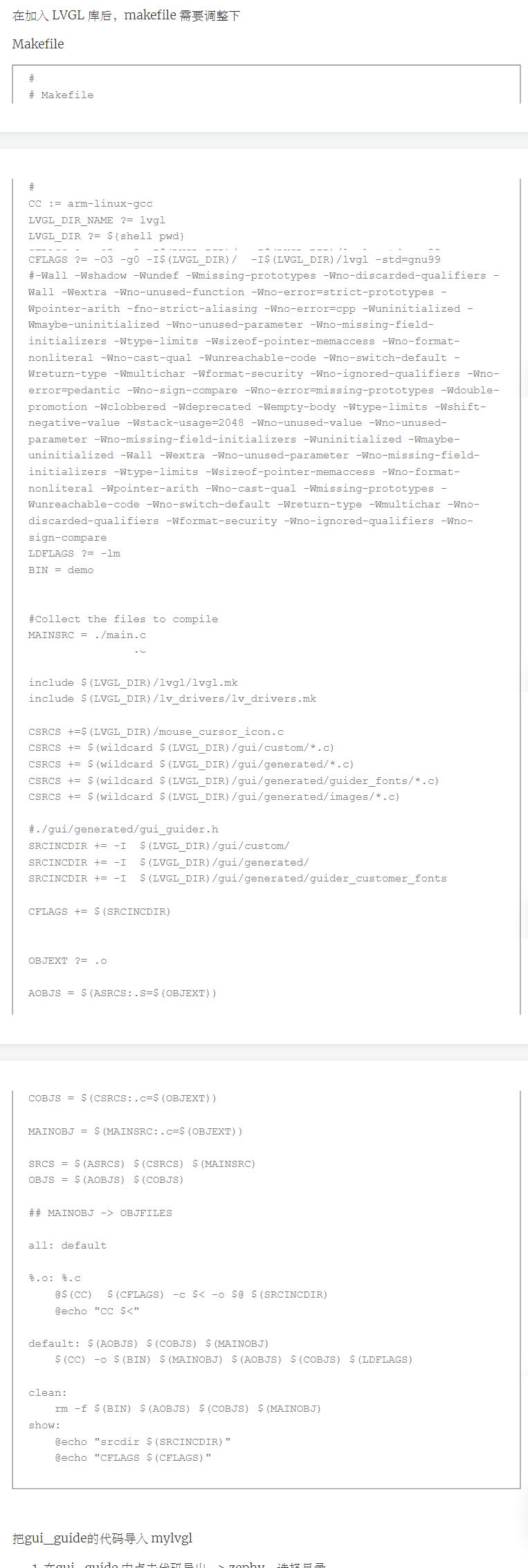

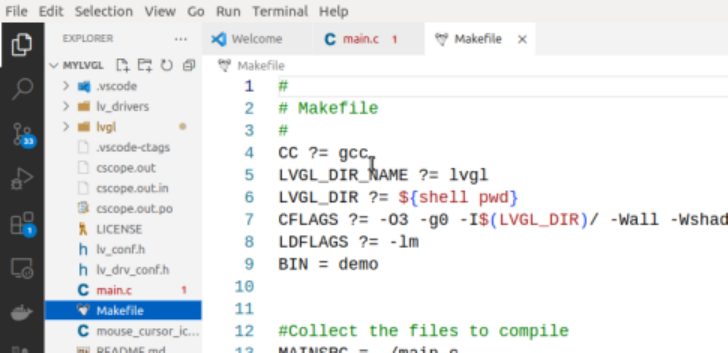

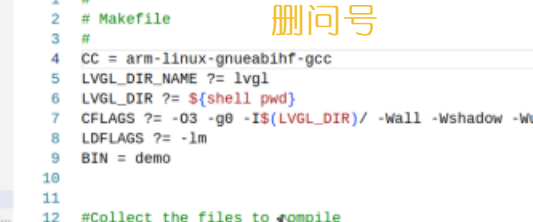

2、修改makefile

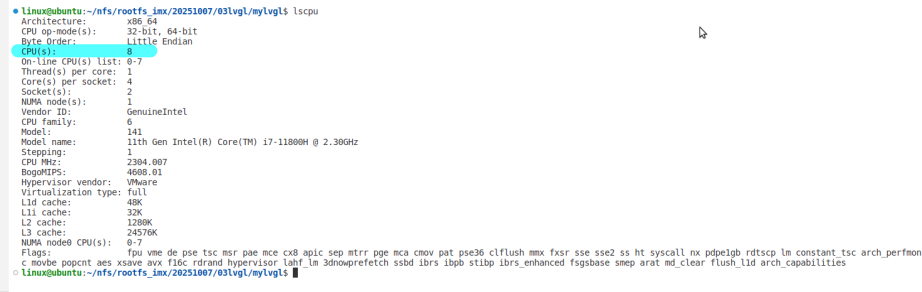

编译 j8 ----并行编译 速度快

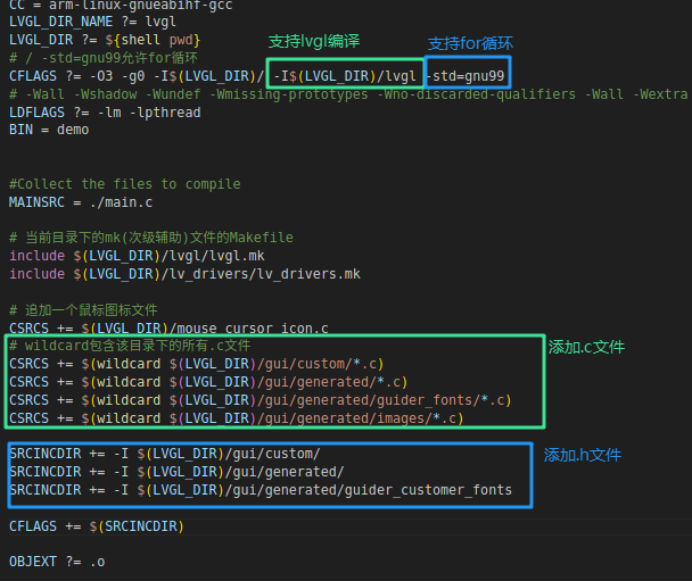

三、makefile代码功能说明
这个 Makefile 是一个用于交叉编译 LVGL 图形库应用程序的构建脚本，主要针对 ARM 架构的嵌入式系统。下面分部分解析其功能和各参数的作用：
一、基础变量定义（工具链与路径配置）
CC = arm-linux-gnueabihf-gcc # 指定交叉编译器：用于在x86主机编译ARM架构的程序
LVGL_DIR_NAME ?= lvgl # LVGL库的目录名（默认lvgl）
LVGL_DIR ?= ${shell pwd} # LVGL库的根路径（默认当前目录，可通过外部传入覆盖）
CFLAGS ?= -O3 -g0 -I$(LVGL_DIR)/ -std=gnu99 # 编译选项
LDFLAGS ?= -lm -lpthread # 链接选项
BIN = demo # 最终生成的可执行文件名
CC：指定交叉编译器为arm-linux-gnueabihf-gcc，说明目标平台是 ARM 架构的嵌入式系统（而非 x86 主机）。LVGL_DIR：定义 LVGL 库的根目录，默认是当前目录（${shell pwd}获取当前路径），方便后续引用 LVGL 的头文件和源文件。CFLAGS：编译参数详解：-O3：最高级别的代码优化（加速程序运行，减小体积）。-g0：关闭调试信息（减少可执行文件大小，发布时常用）。-I$(LVGL_DIR)/：添加 LVGL 库的头文件搜索路径（确保编译器能找到lvgl.h等头文件）。-std=gnu99：使用 GNU C99 标准编译（兼容 C99 语法）。- 注释中的大量
-W选项是编译警告开关（目前被注释，未启用），启用后可检测代码潜在问题。
LDFLAGS：链接参数：-lm：链接数学库（libm，LVGL 可能用到数学运算）。-lpthread：链接线程库（libpthread，支持多线程，LVGL 的部分功能依赖线程）。
二、源文件与依赖配置
MAINSRC = ./main.c # 主程序源文件（用户编写的应用入口）# 包含LVGL库和驱动的Makefile（核心依赖）
include $(LVGL_DIR)/lvgl/lvgl.mk
include $(LVGL_DIR)/lv_drivers/lv_drivers.mkCSRCS += $(LVGL_DIR)/mouse_cursor_icon.c # 额外添加的C源文件（鼠标光标图标）
MAINSRC：指定用户编写的主程序文件（main.c，包含main函数，是程序入口）。include指令：引入 LVGL 库自带的lvgl.mk和lv_drivers.mk，这两个文件是 LVGL 官方提供的，内部定义了 LVGL 核心库和驱动（如显示驱动、输入驱动）的源文件列表、编译规则等，避免用户手动列举所有 LVGL 源文件。CSRCS：汇总所有 C 源文件（包括 LVGL 库的源文件和用户添加的mouse_cursor_icon.c，后者是鼠标光标的图标资源）。

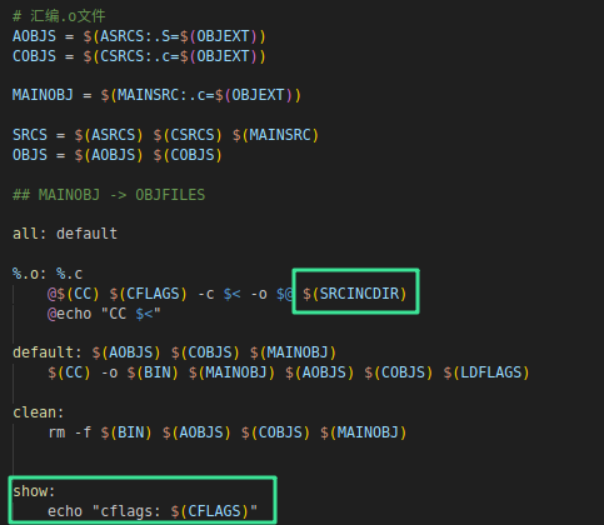

三、目标文件与编译规则
OBJEXT ?= .o # 目标文件扩展名（默认.o）# 生成目标文件列表（将源文件后缀替换为.o）
AOBJS = $(ASRCS:.S=$(OBJEXT)) # 汇编源文件对应的目标文件
COBJS = $(CSRCS:.c=$(OBJEXT)) # C源文件对应的目标文件
MAINOBJ = $(MAINSRC:.c=$(OBJEXT)) # 主程序对应的目标文件SRCS = $(ASRCS) $(CSRCS) $(MAINSRC) # 所有源文件汇总
OBJS = $(AOBJS) $(COBJS) $(MAINOBJ) # 所有目标文件汇总
- 这部分通过变量替换，将所有源文件（
.c、.S）转换为对应的目标文件（.o），方便后续批量编译。
四、核心编译与链接规则
# 编译规则：将.c文件编译为.o目标文件
%.o: %.c@$(CC) $(CFLAGS) -c $< -o $@ # 执行编译：$<是源文件，$@是目标文件@echo "CC $<" # 打印编译信息（如"CC main.c"）# 默认目标：编译并链接生成可执行文件
default: $(AOBJS) $(COBJS) $(MAINOBJ)$(CC) -o $(BIN) $(MAINOBJ) $(AOBJS) $(COBJS) $(LDFLAGS) # 链接所有目标文件# 清理规则：删除生成的文件
clean: rm -f $(BIN) $(AOBJS) $(COBJS) $(MAINOBJ) # 删除可执行文件和所有目标文件
%.o: %.c：通用编译规则，对所有.c文件生效，将其编译为.o目标文件（使用CC和CFLAGS参数）。default：默认执行的目标，依赖所有目标文件，执行时会将所有.o文件链接成最终的可执行文件demo（使用LDFLAGS指定链接选项）。clean：清理目标，用于删除编译生成的可执行文件和目标文件，方便重新编译。
总结
这个 Makefile 的核心作用是：通过交叉编译器，将用户的 LVGL 应用程序（main.c）与 LVGL 库、驱动代码一起编译链接，生成可在 ARM 嵌入式设备上运行的 GUI 程序（demo）。
使用时，只需在终端执行make即可编译，执行make clean可清理编译产物。如果需要修改 LVGL 路径或编译选项，可通过外部传入变量（如make LVGL_DIR=/path/to/lvgl）覆盖默认配置。
四、相关操作

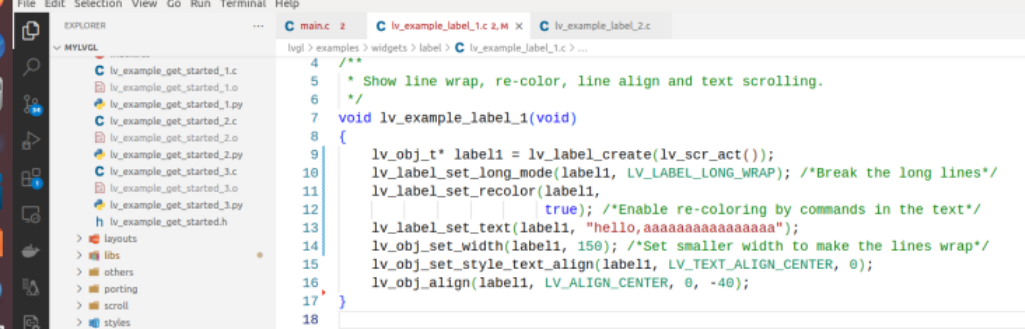

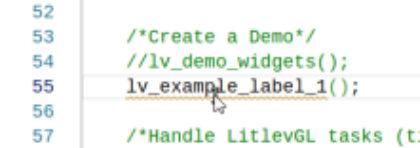

1、屏幕上显示字

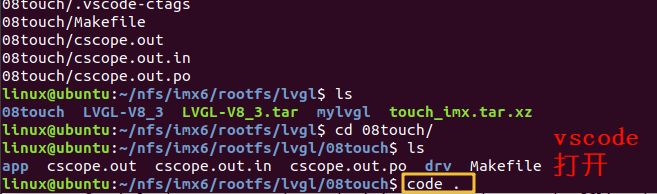

ctrl + P 查找文件

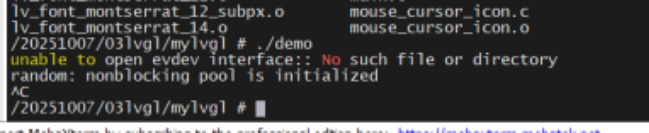

./demo 运行
实现功能： 屏幕上可显示 hello aaaaaaaaaaaaaaaa

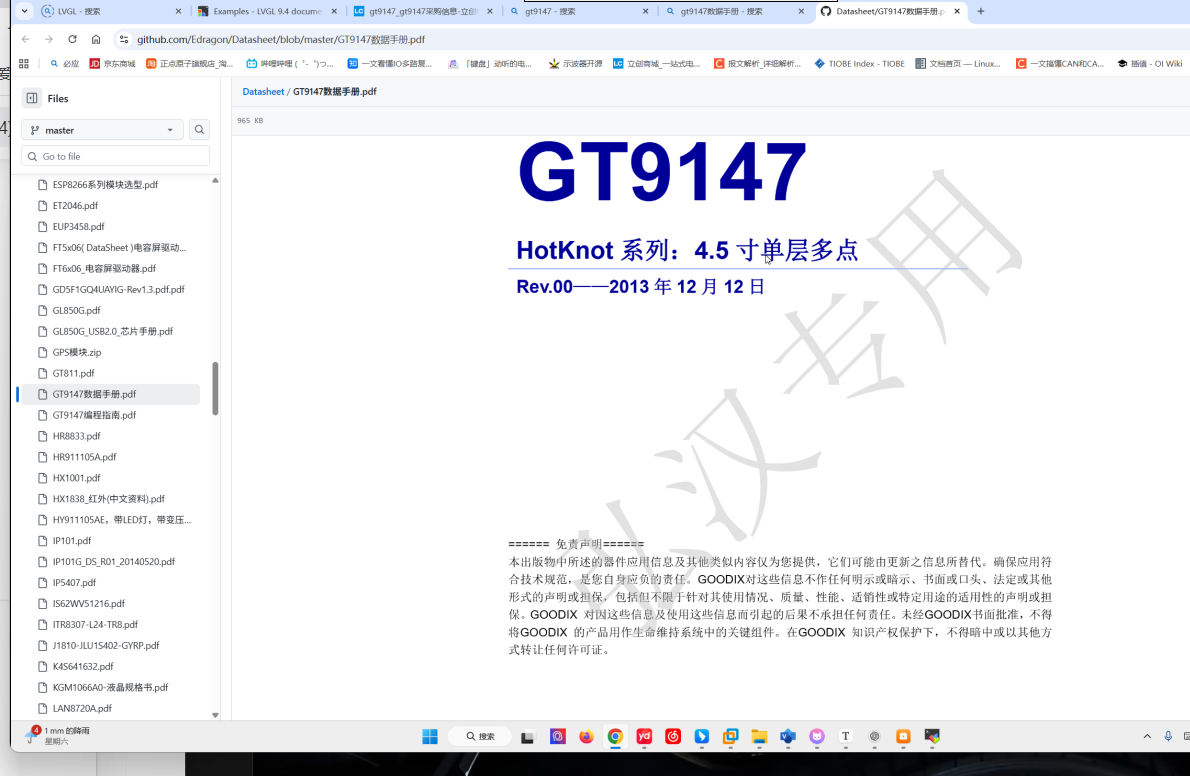

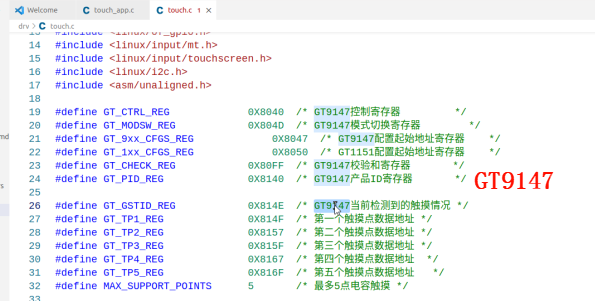

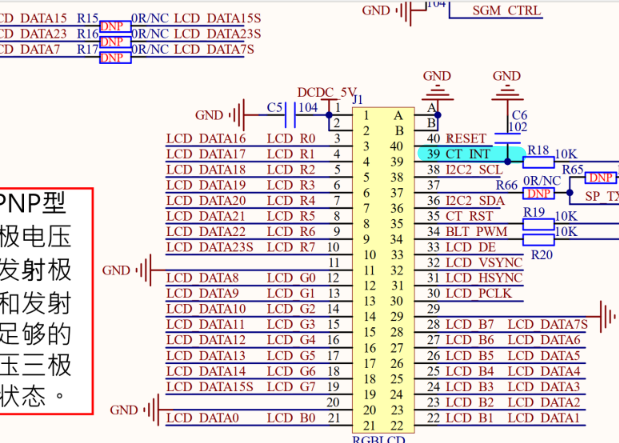

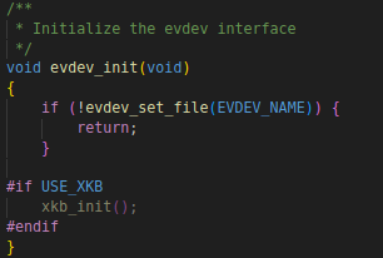

2、电容触摸屏GT9147

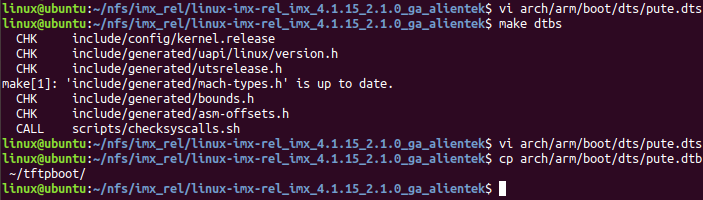

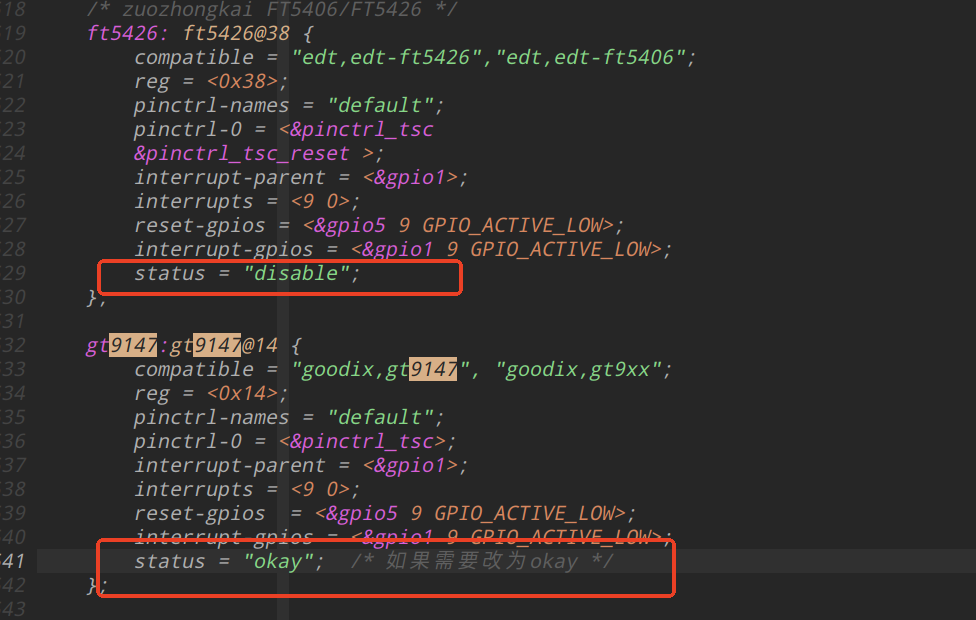

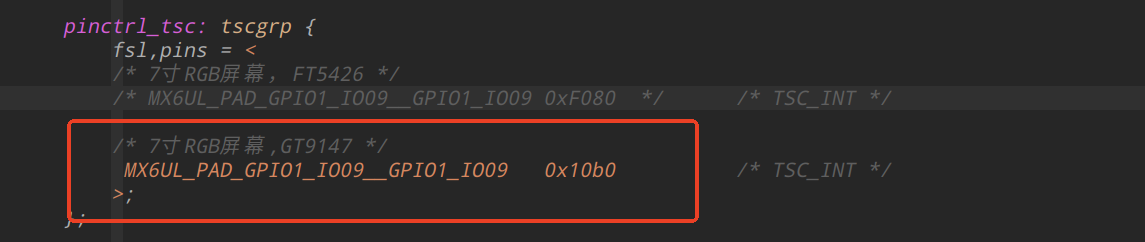

1、修改设备树

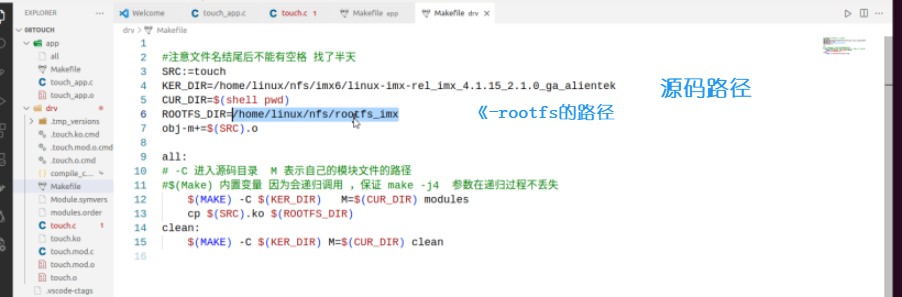

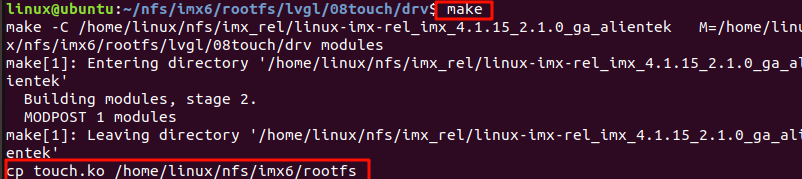

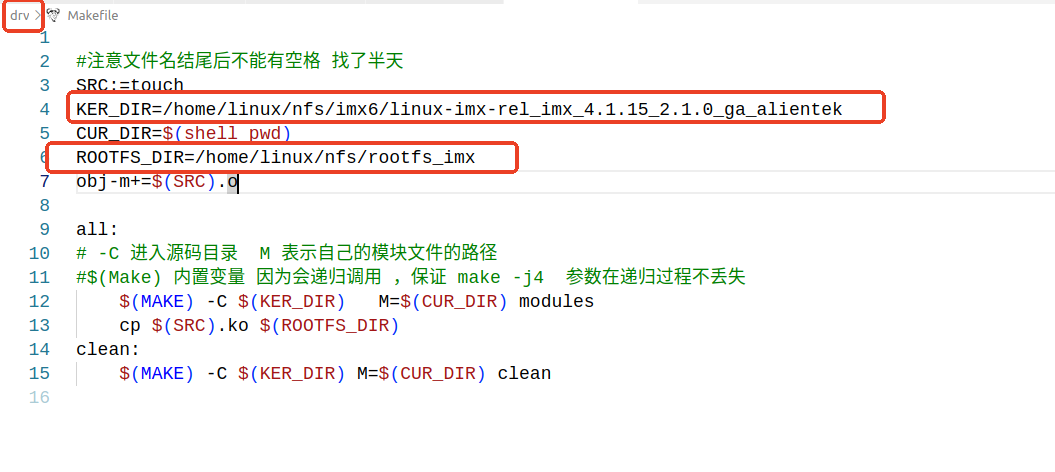

2、修改

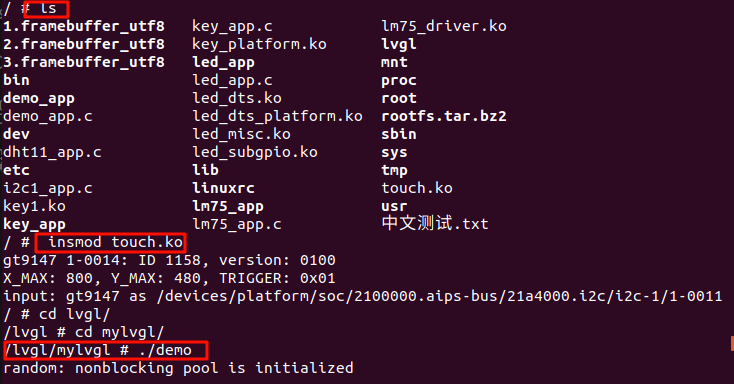

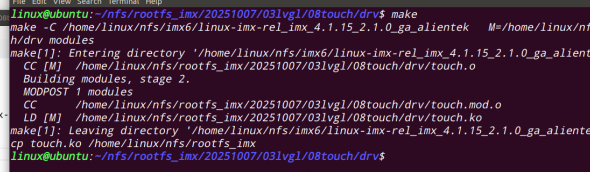

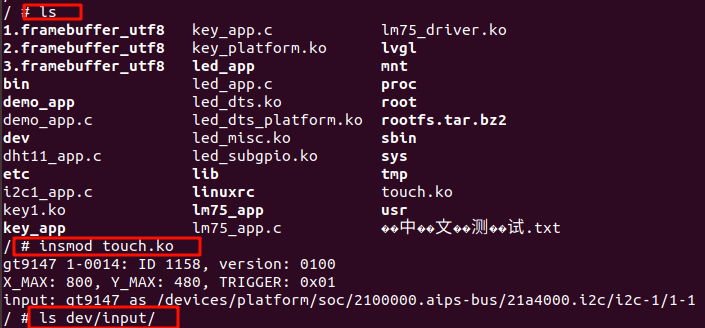

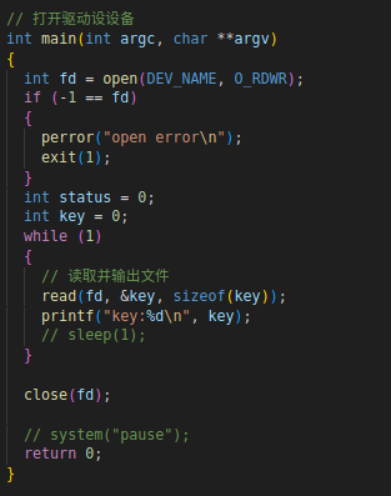

insmod touch.ko

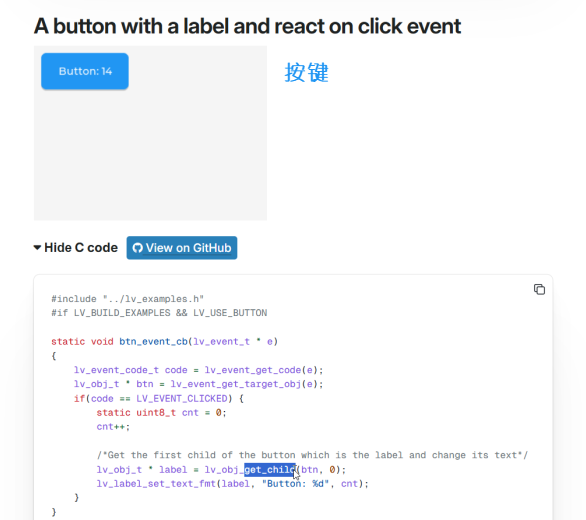

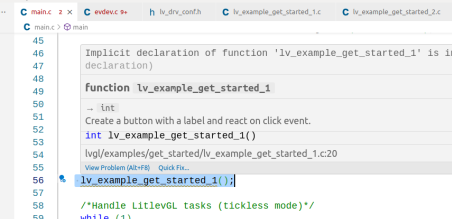

3、触摸屏上显示点击次数
跳转到----

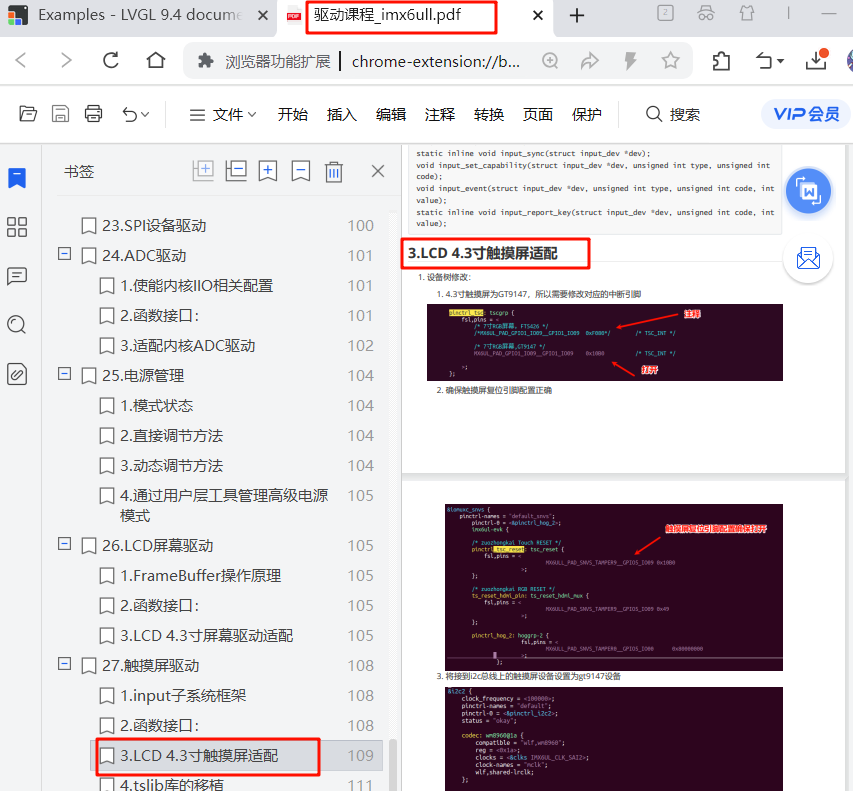

驱动资料包_zhao 里面有详细步骤
3、Gui Guider人机交互界面设计
“GUI” 是 Graphical User Interface（图形用户界面） 的缩写，指通过图形（窗口、按钮、图标等）而非纯文字命令与计算机交互的界面（比如手机 App、电脑桌面都属于 GUI）。

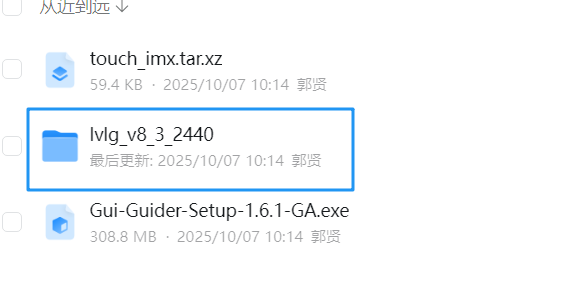

Gui Guider-1.6.1-GA
NXP GUI Guider—— 恩智浦开发的一款嵌入式系统 GUI 开发工具。它基于开源 LVGL 图形库，提供 “拖放式可视化设计” 功能，能帮开发者快速为智能手表、工业设备等嵌入式产品设计人机交互界面，支持 Windows/Linux/macOS 多平台，还能无缝集成到 QNX 实时操作系统中。
1. 新建画布

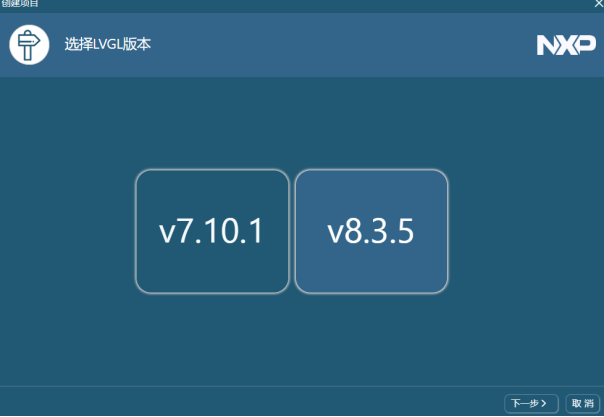

1. 版本选择
v8.3.5

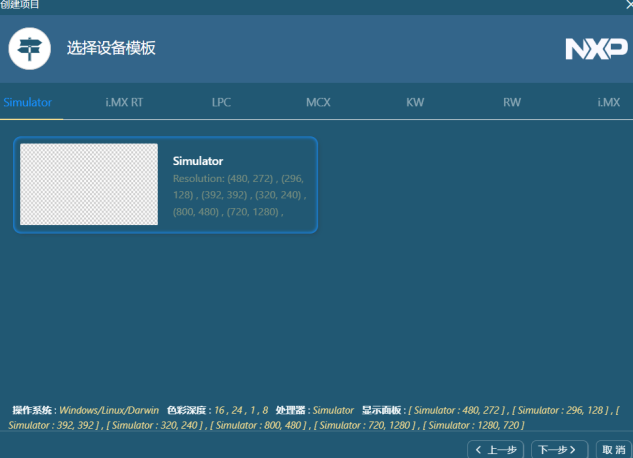

2. 开发板
simulator模拟器

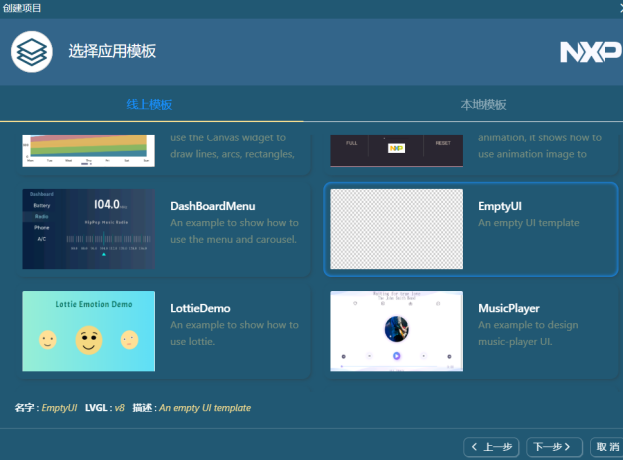

3. 模板选择
emptyUI空

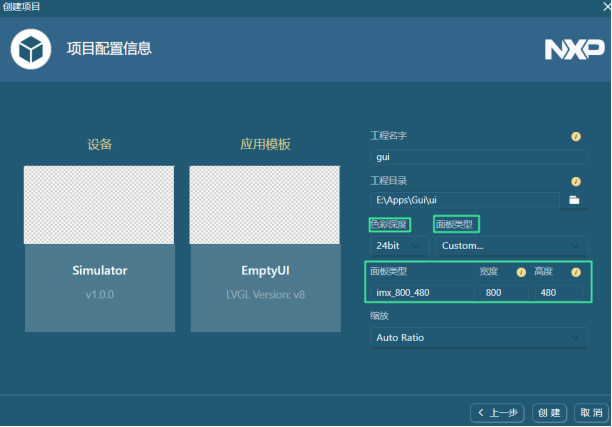

4. 配置信息

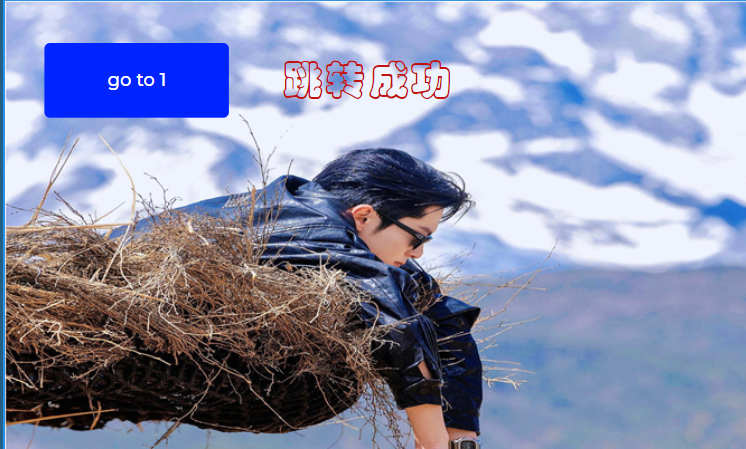

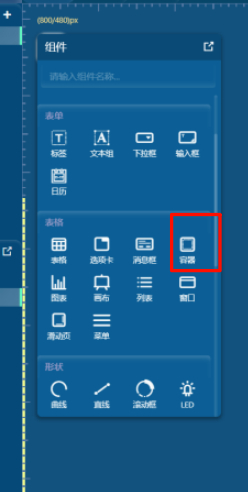

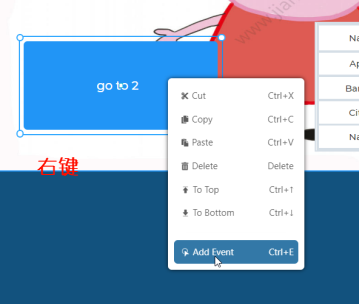

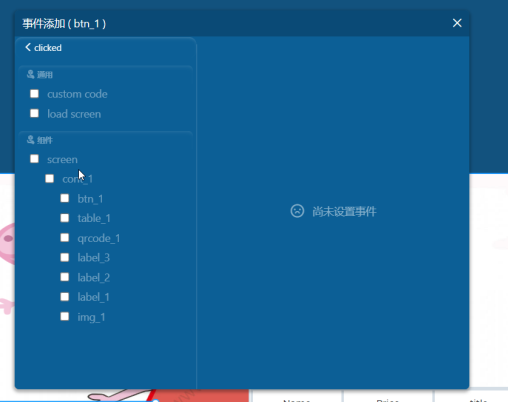

2、图形设计

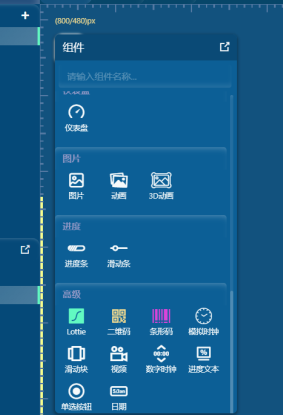

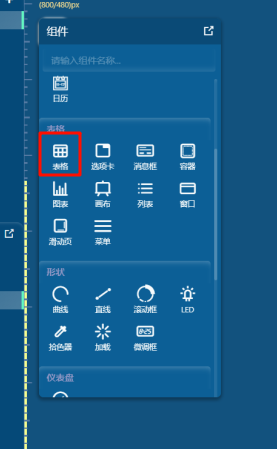

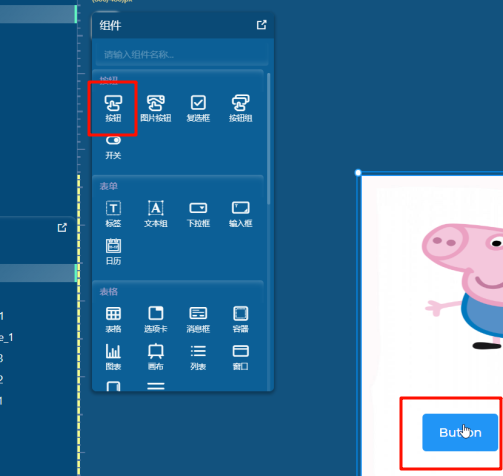

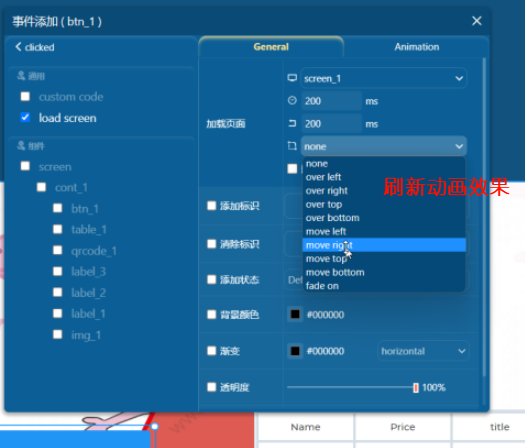

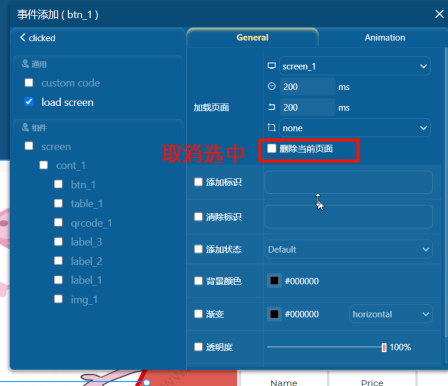

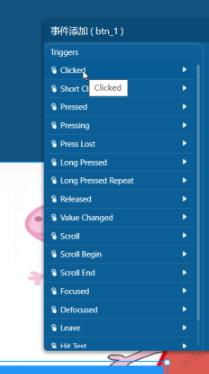

背景 - 文字 - 图表 - 图片 - 二维码 - 按钮

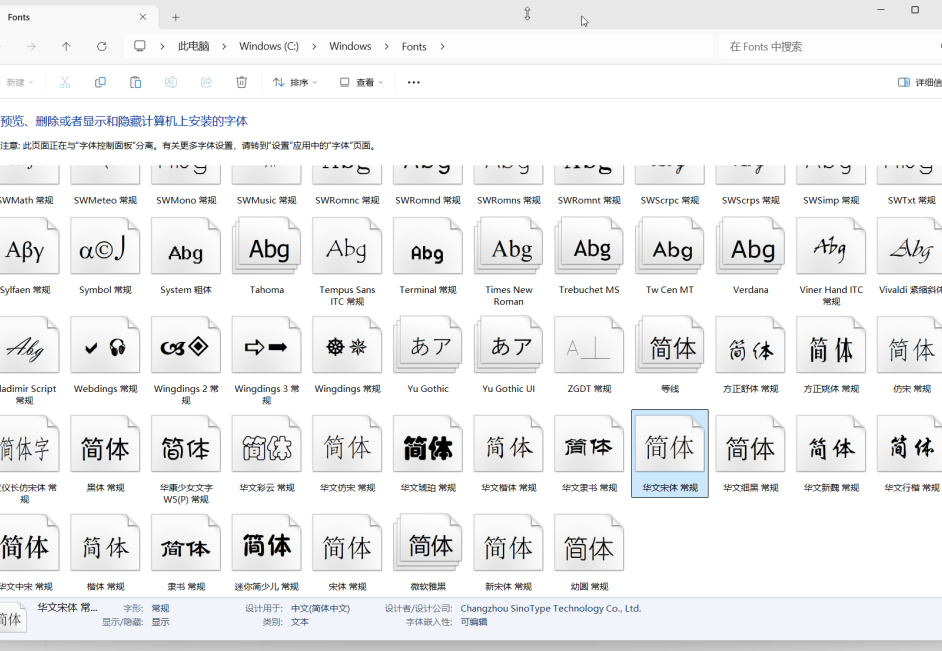

1. window寻找字体
C盘 - Windows - Fonts

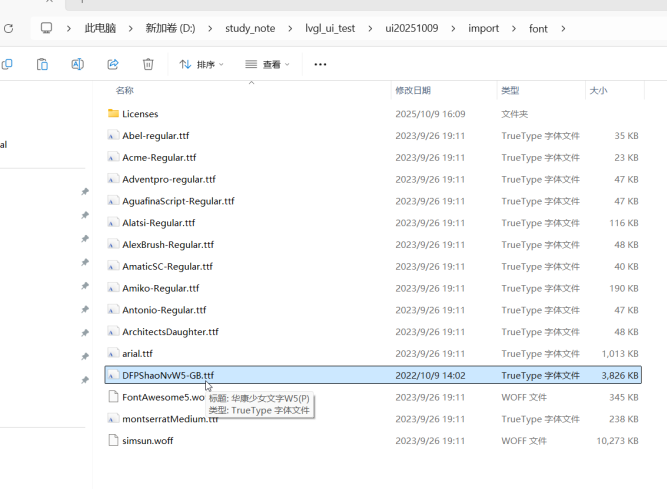

2. 选择字体复制到工程目录下
工程目录下import - font

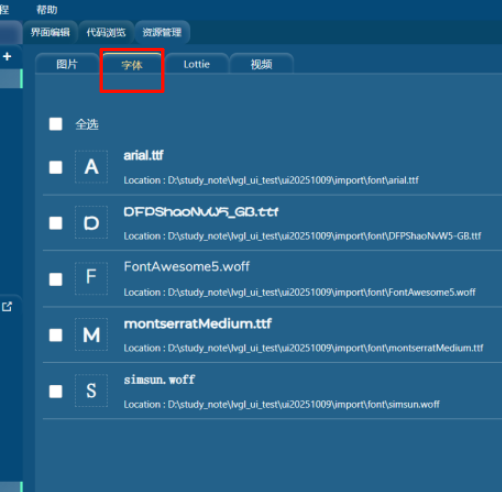

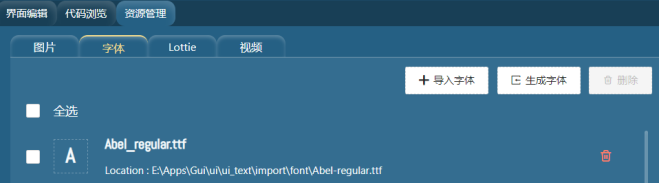

3. 导入字体

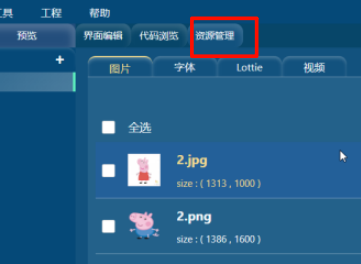

资源管理 - 字体 - 导入字体

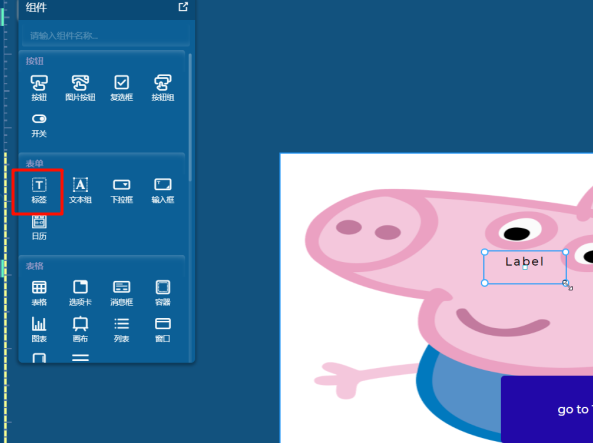

4. 添加文字时选择字体
3、代码修改

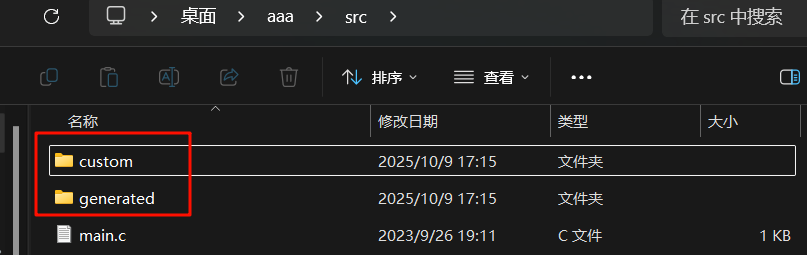

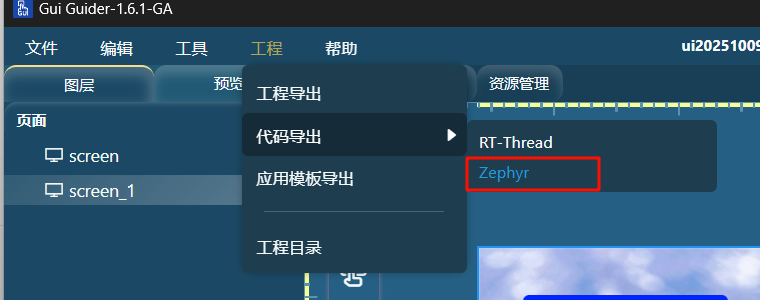

1.导出
2.将文件拷贝到 mylvgl 的同级目录下

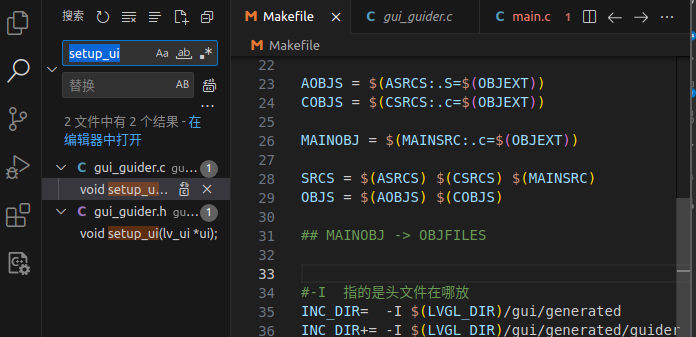

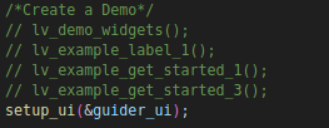

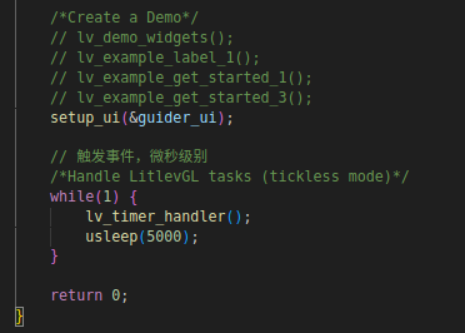

3. 将 main.c 代码中相关部分添加到 mylvgl 的 main.c 中

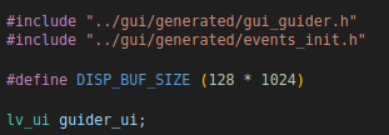

添加头文件和全局变量
